金属方管激光切割弯折加工构件设计

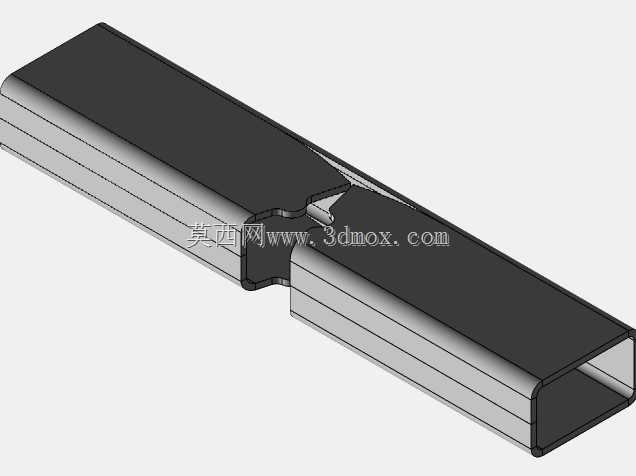

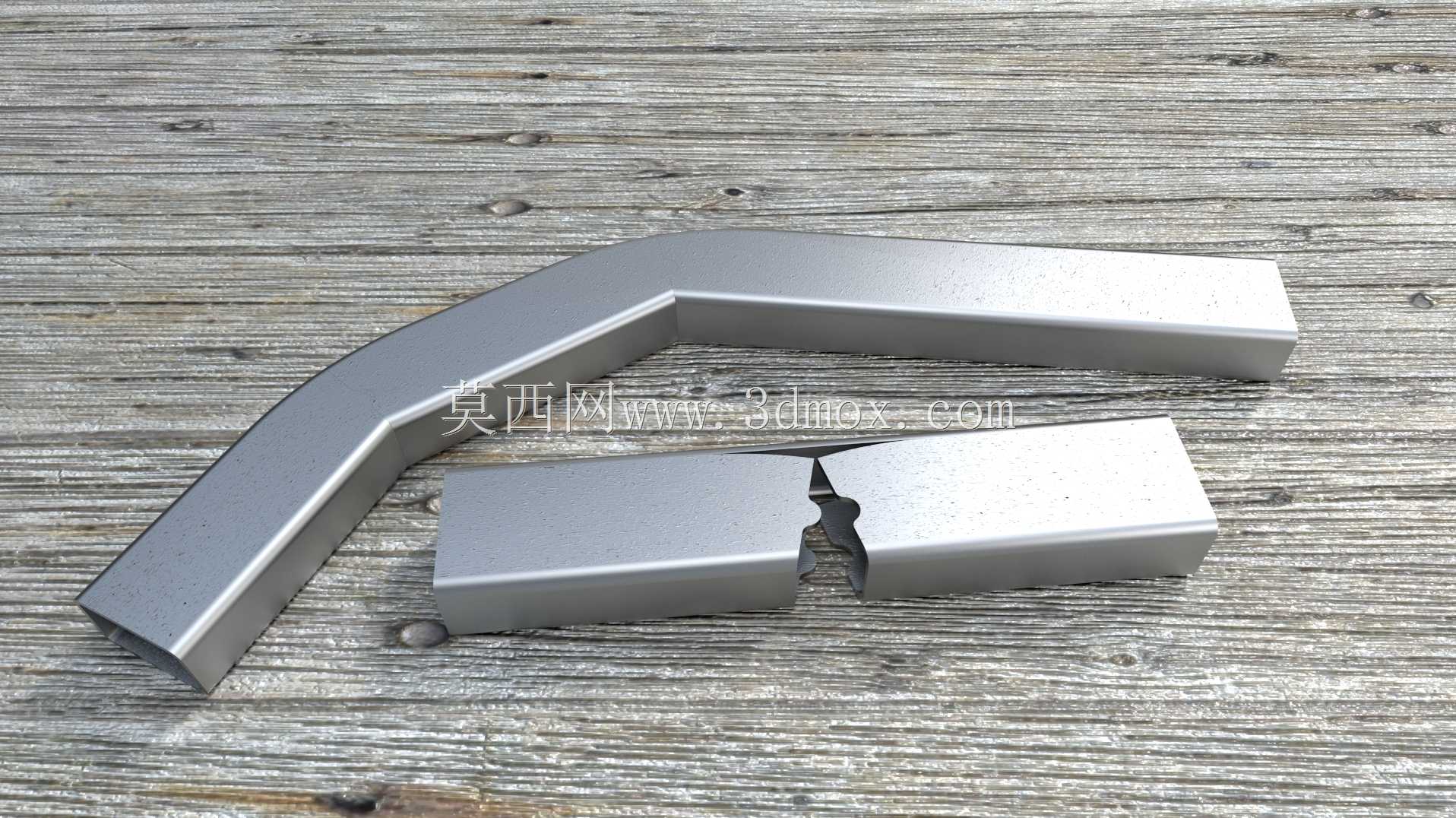

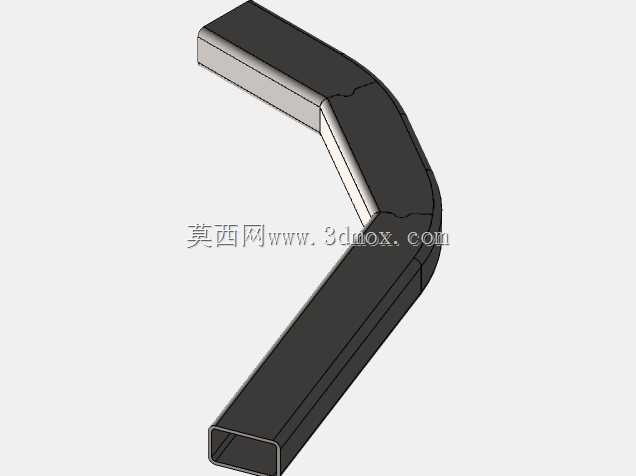

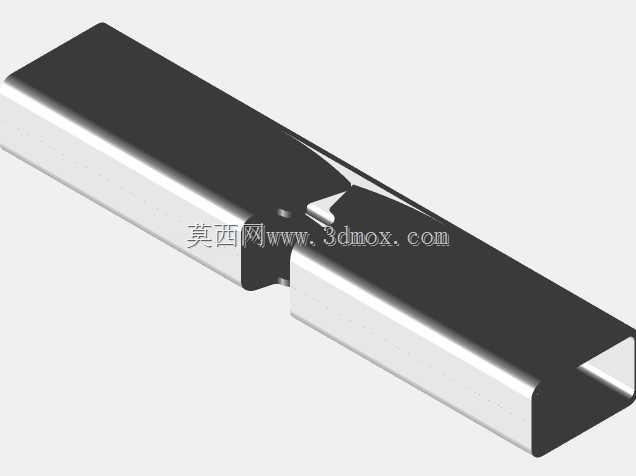

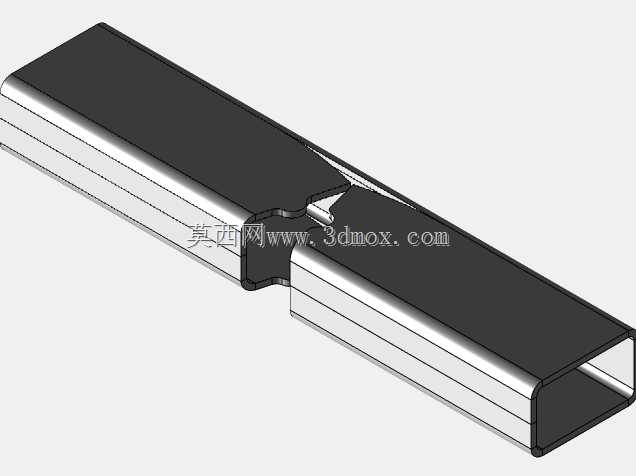

这套金属管材加工构件，主要面向管材二次加工领域的实际生产场景，适配中小规格矩形金属管材的切割、弯折工序配套需求，常见于五金制品加工、金属家具生产、健身器材制造、小型钢结构搭建等行业的管材加工环节，可作为激光切管设备加工样件、工艺验证载体，也能直接作为管材拼接结构的功能组件投入使用。构件包含两类核心加工形态，一类是完成定长切割后进行特定角度冷弯折的整段弯管，另一类是完成端口异形切割的分段直管，两类构件可通过切割后的精准切口实现无额外连接件的咬合拼接，大幅减少后续焊接、紧固件装配的工序量。从功能特性来看，弯管部分的弯折半径经过精准测算，既避免了弯折过程中管材内侧出现褶皱堆料、外侧出现拉伸开裂的问题，也保证了弯折后管材的通径尺寸满足管线穿设、结构承重的使用要求；分段直管的端口切割面与管材轴线保持严格垂直，切口处的异形咬合结构做了微小的导入倒角设计，拼接时可快速对位，装配后拼接缝隙控制在极小范围内，无需额外打磨即可直接进入后续表面处理工序。在设计思路上，整个构件围绕单零件一体化加工的需求展开，摒弃了传统管材加工中需要多工序拆分、多零件拼焊的繁琐流程，所有切割、弯折特征均可在数控激光切管设备上一次装夹完成全部加工，无需二次装夹找正，有效规避了多次装夹带来的形位公差累积问题。设计过程中充分考虑了管材加工的工艺边界，针对激光切割的热影响区做了参数适配，切口处预留了微量的工艺余量抵消热变形，弯折位置提前做了切割卸力槽设计，降低弯折时的应力集中风险。从安装边界来看，这套构件适配常规边长20mm至50mm规格的矩形金属管材，弯管的弯折角度可根据实际使用场景在30度至150度区间调整，分段直管的长度可根据拼接需求灵活裁切，所有拼接接口的尺寸公差控制在±0.1mm范围内，既可以单独作为结构支撑件使用，也可以多组拼接组成框架类结构，适配不同场景的安装尺寸要求，无需额外制作专用工装即可完成现场装配。
