经过有限元应力校核的机器人夹持臂结构设计

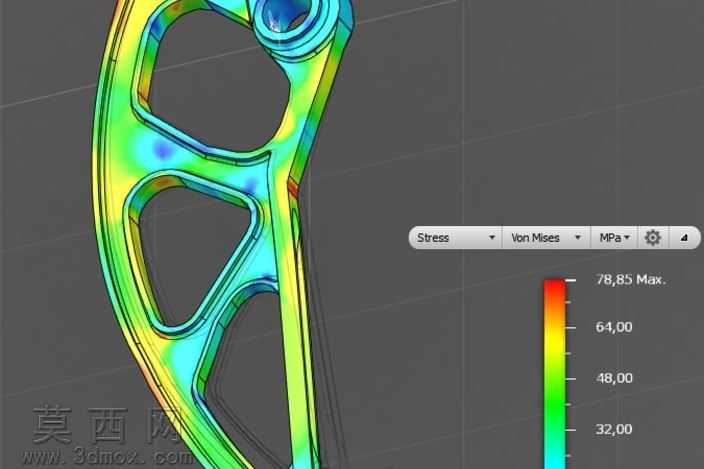

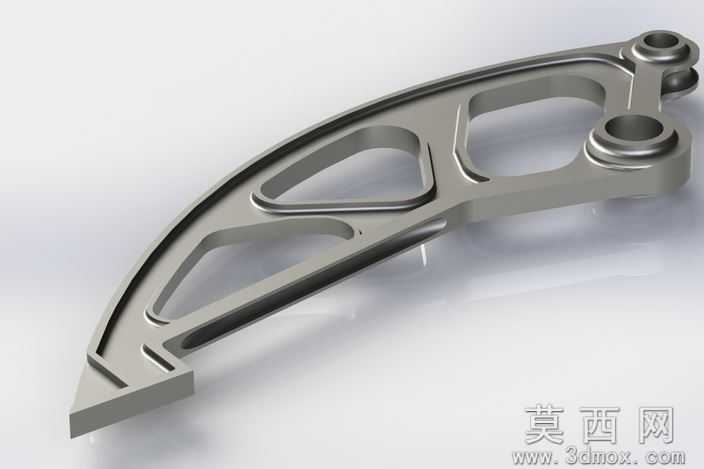

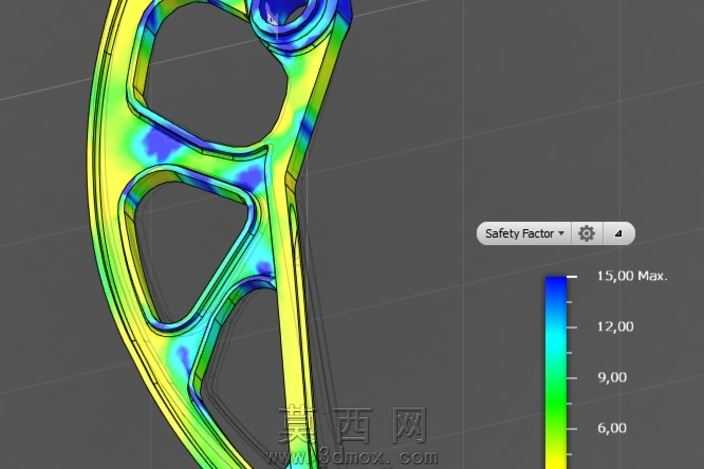

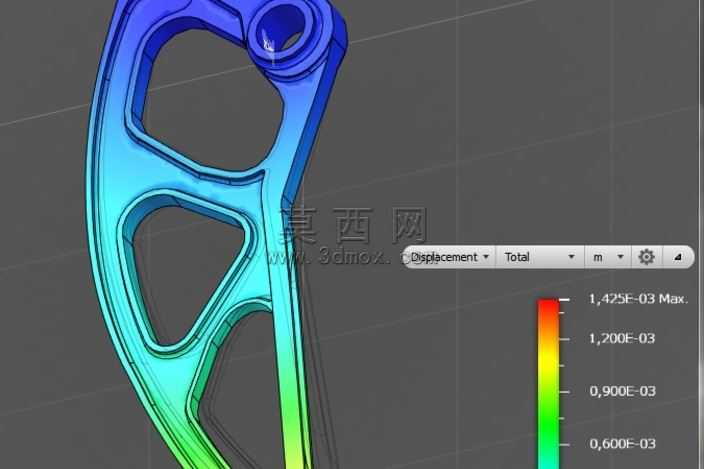

本作品为机器人末端执行器配套的夹持臂结构三维设计，整体采用拓扑优化后的镂空框架构型，在保证结构刚性的前提下最大限度降低零件自重，适配机器人高速作业时的低惯量需求。建模阶段首先依据夹持作业的负载工况确定臂体的安装接口尺寸、作业行程范围与受力边界条件，先构建整体实体轮廓，再结合传力路径对非受力区域进行材料去除，形成三处异形镂空的减重结构，臂体边缘全部采用顺滑圆角过渡，避免应力集中问题。完成基础结构建模后，对模型进行有限元静力学仿真分析，赋予零件对应金属材质的力学属性，在夹持作业的典型受力位置施加额定载荷，约束安装端面的全部自由度，求解得到整体应力分布结果，通过彩虹色阶云图直观展示不同区域的应力数值，从仿真结果可以看出，臂体最大应力为78.85MPa，远低于所选材质的屈服强度，计算得到安全系数达3.15，完全满足额定负载下的长期使用要求，整体零件质量控制在82公斤，兼顾了刚性与轻量化的平衡。结构设计上充分考虑了加工工艺性，所有镂空区域的拔模角度、壁厚过渡都符合铣削加工的工艺要求，安装孔位采用同轴度公差约束，保证与驱动组件、夹持末端的装配精度，臂体的加强筋走向完全匹配主应力传递方向，在不额外增加重量的前提下提升了臂体的抗扭、抗弯性能。材质配置阶段为模型赋予了对应金属结构件的基础材质，仿真云图采用标准的应力色阶映射，从低应力区域的蓝绿色到高应力区域的红黄色逐层过渡，清晰标注应力刻度与最大应力数值，能够直观呈现结构的受力薄弱点，为后续的结构迭代优化提供明确的数据支撑。整个设计过程从工况需求出发，结合建模、仿真验证的闭环流程，确保最终的夹持臂结构既满足作业功能要求，又具备优秀的力学性能与轻量化表现，可直接应用于对应负载等级的工业机器人夹持作业场景。
