HDL C-90智能电控锁具结构设计

这款HDL C-90电锁主要面向小型智能储物柜、办公文件柜、共享寄存柜、抽屉式保密存储单元等场景设计，可适配厚度在0.8-2mm的金属或硬质塑料柜体门板，替代传统机械锁实现电控启闭功能，在无人值守寄存场景、办公权限管控场景、小型设备舱门禁场景中都能稳定适配，相比传统机械锁无需预留钥匙插拔空间，也可搭配权限识别模块实现刷卡、密码、远程指令解锁，适配当下智能储物、权限化管理的使用需求。

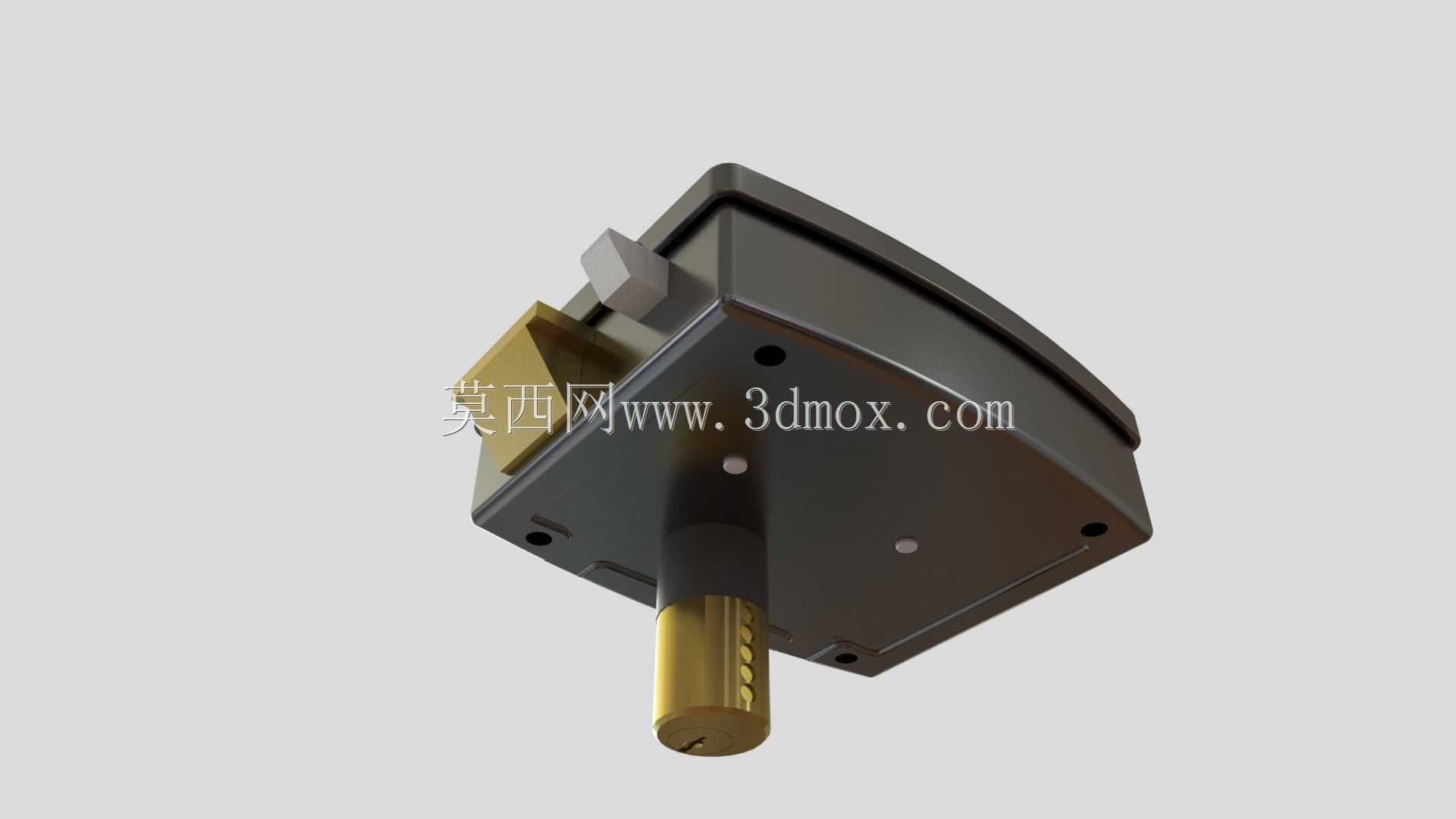

从功能特性来看，这款电锁采用插销式锁止结构，锁舌伸出长度为12mm，锁舌采用黄铜材质加工，表面做耐磨钝化处理，长期往复伸缩不易出现卡滞、锈蚀问题，锁体内部集成电磁驱动模块与机械复位结构，通电时驱动模块带动锁舌回缩完成解锁，断电后锁舌在复位弹簧作用下自动伸出锁止，同时保留了应急机械锁孔，在电路故障、供电中断的情况下可通过专用应急钥匙完成解锁，避免出现柜体无法开启的故障。锁体上集成的状态识别模块可实时反馈锁舌的伸缩状态，方便上位系统判断柜门的启闭状态，适配智能柜的状态监控需求。

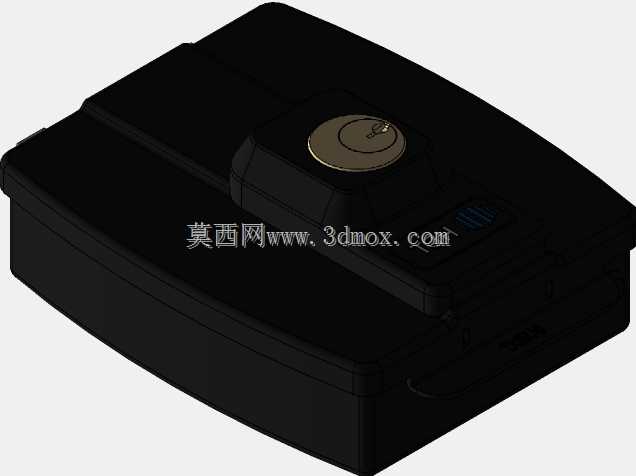

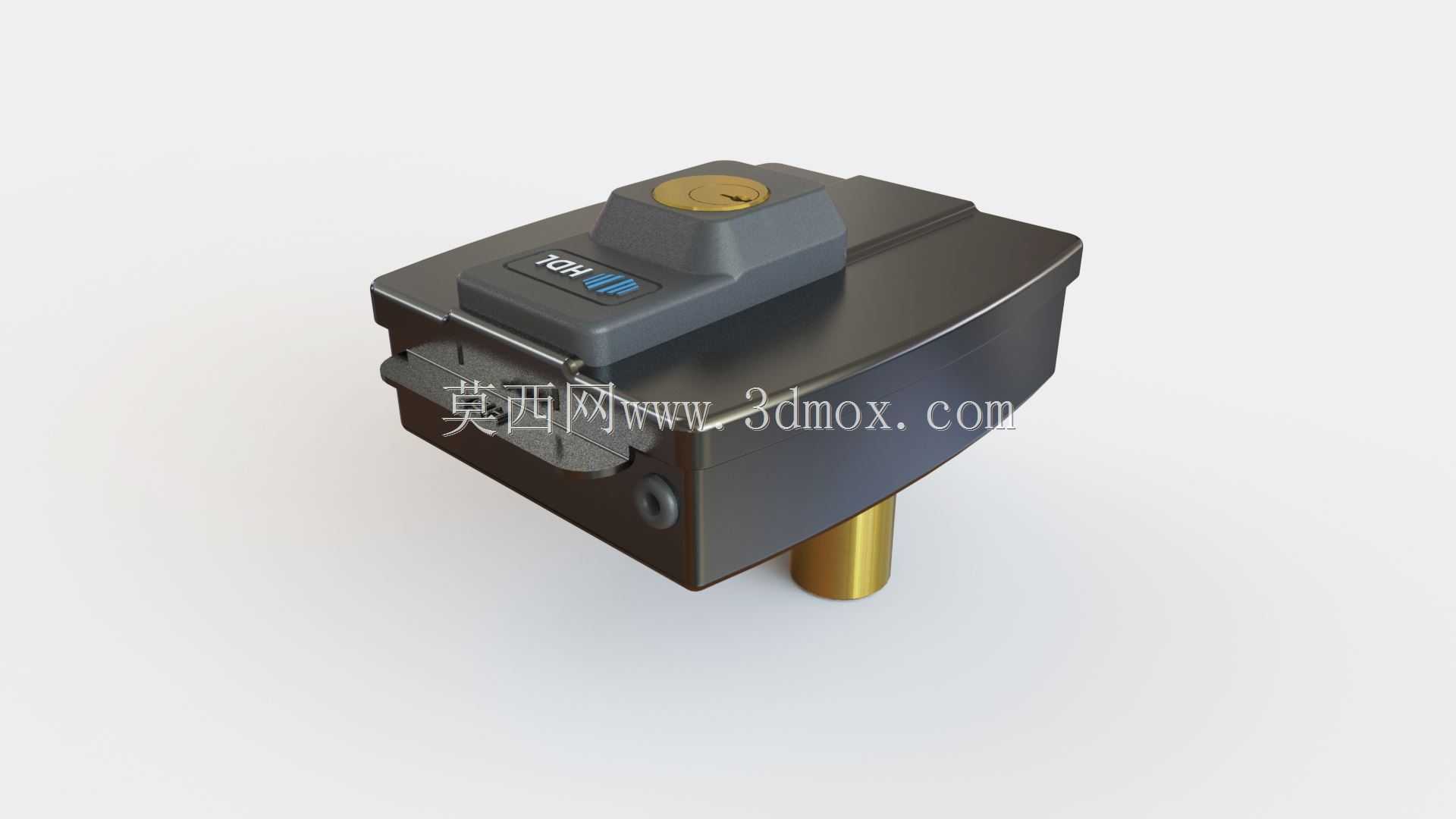

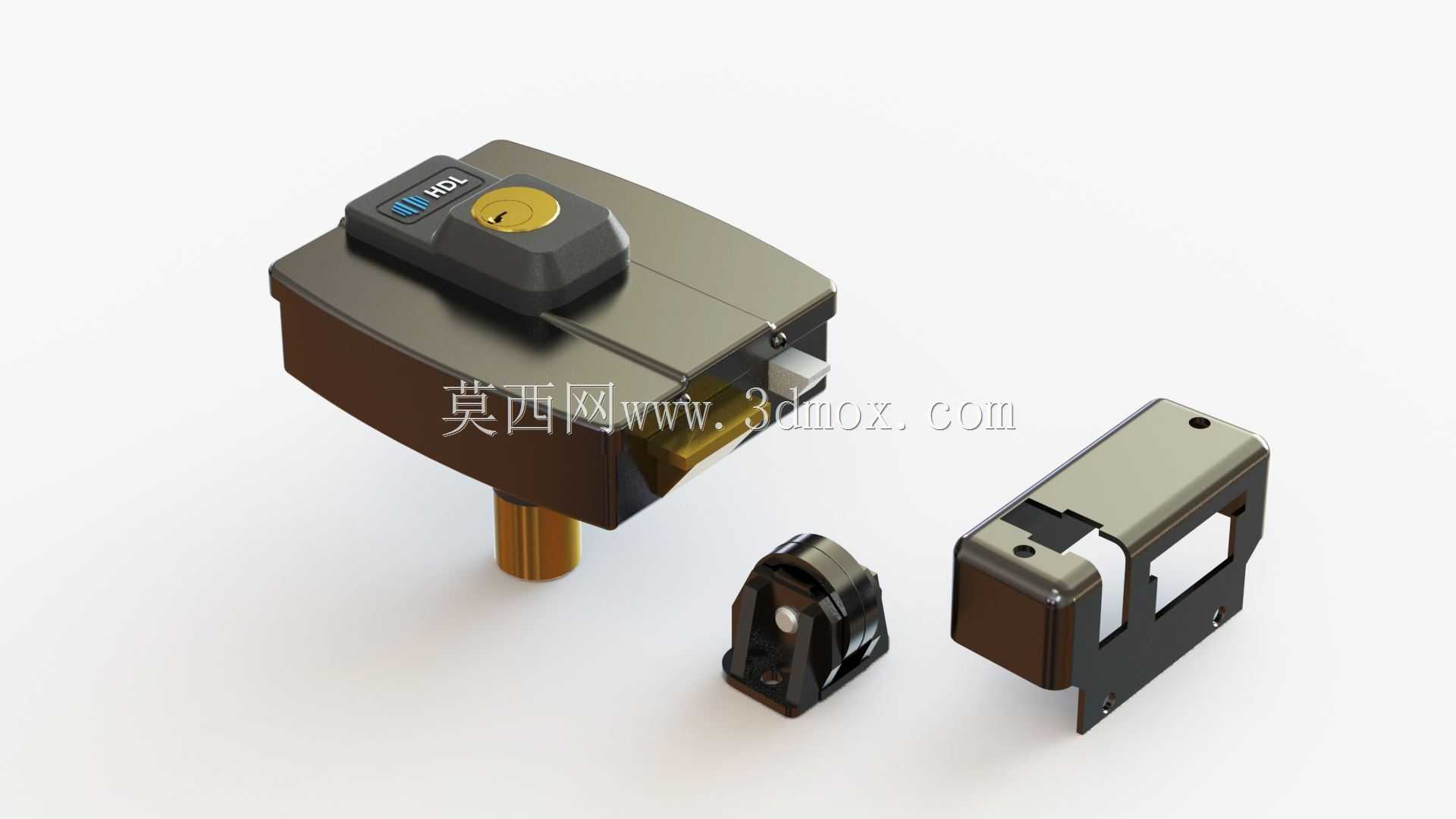

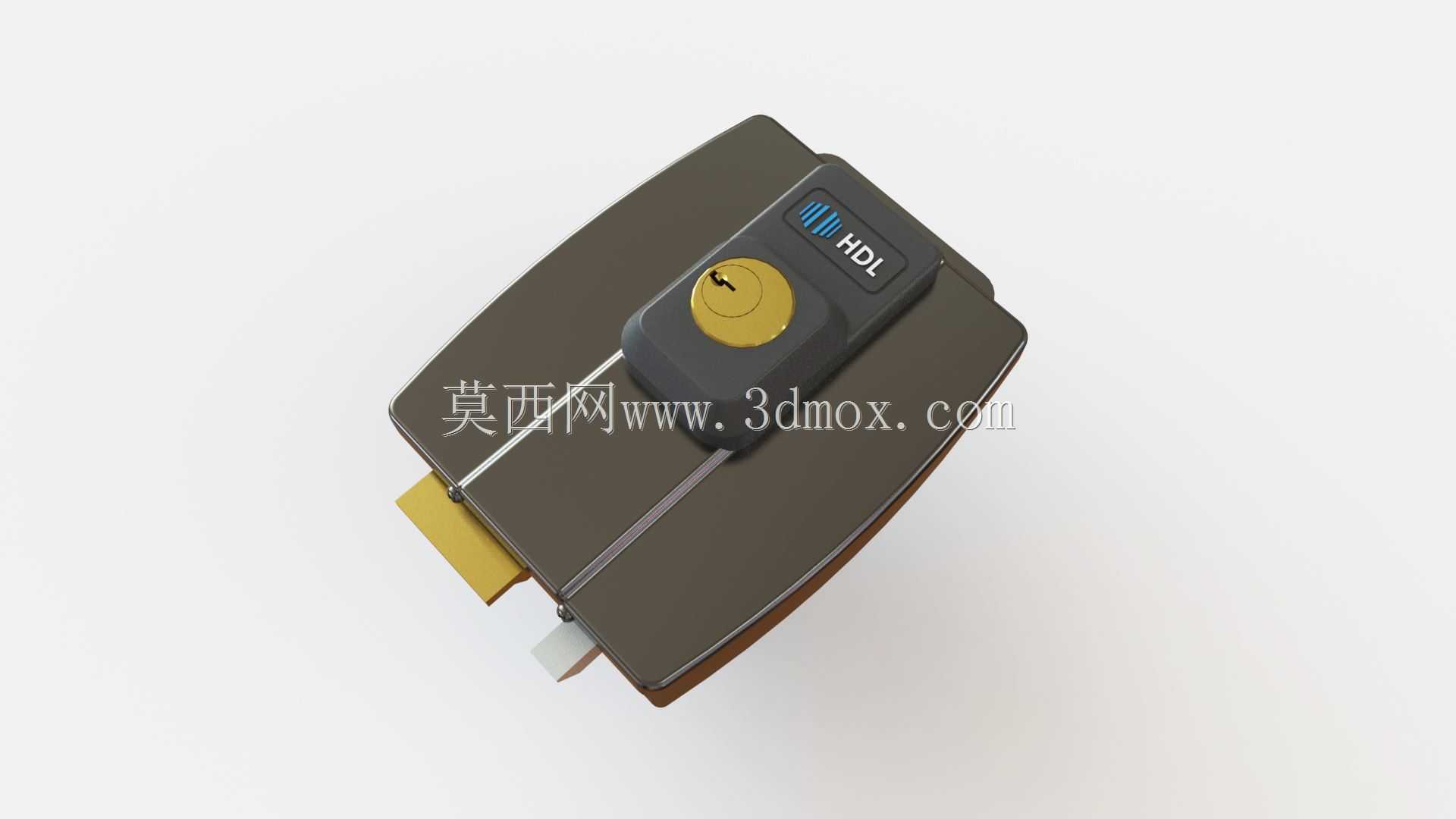

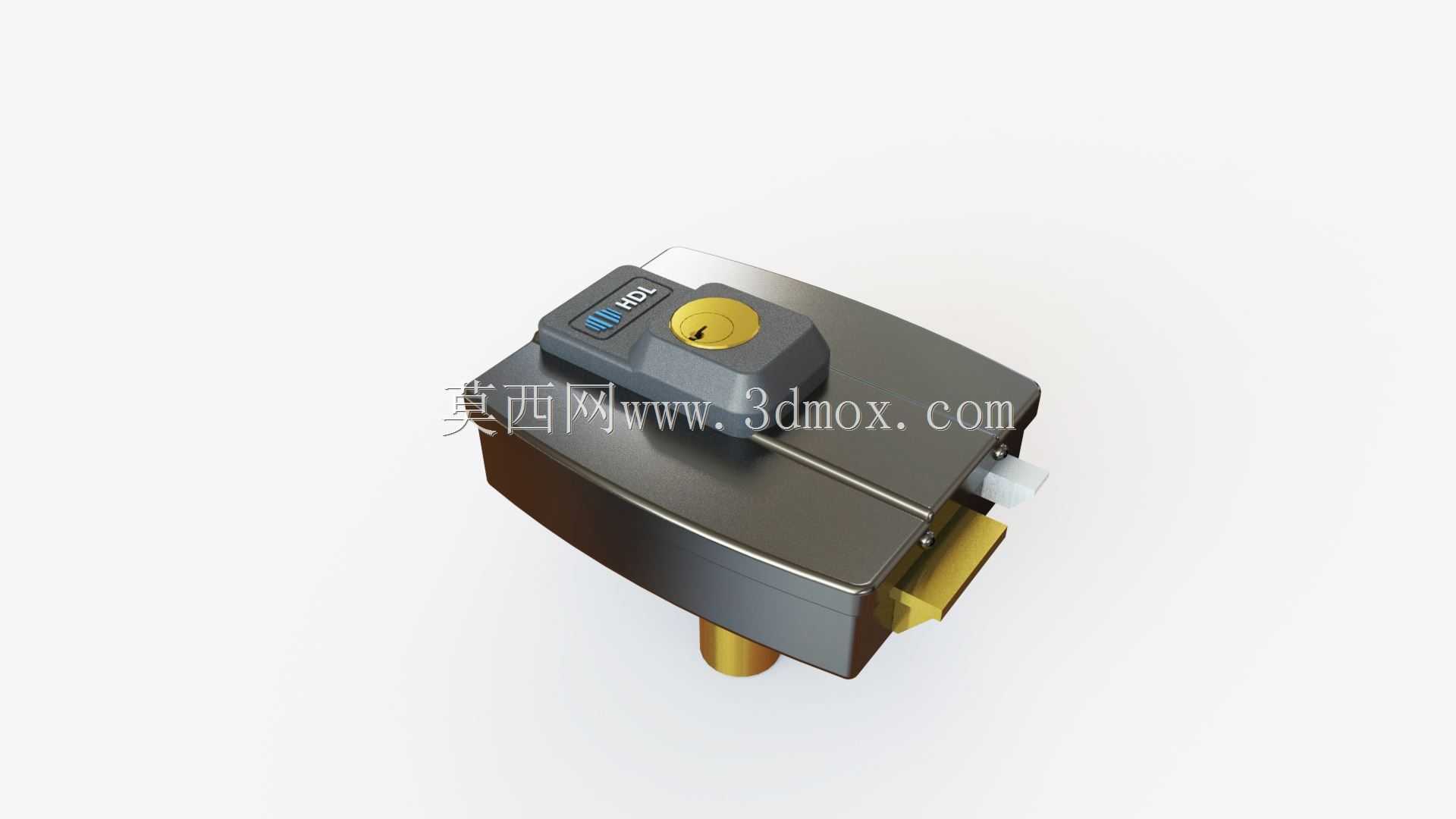

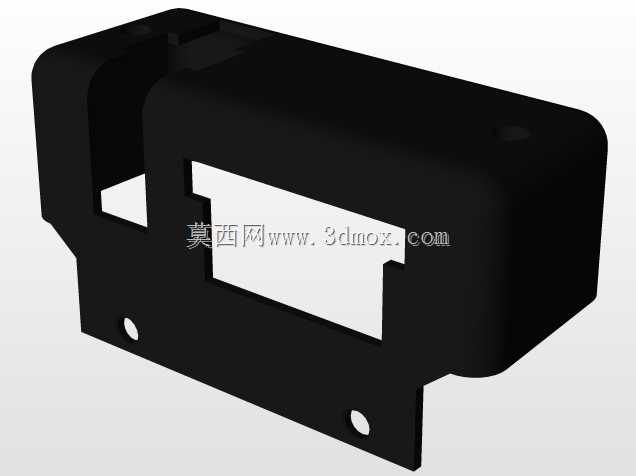

在设计思路上，这款电锁采用模块化拆分设计，整体分为锁体主舱、驱动模块舱、应急锁芯组件、安装固定支架四个独立单元，各单元之间通过卡扣与定位螺丝组合装配，无需复杂的粘接或焊接工序，生产组装效率更高，后期维护时也可单独更换故障模块，降低整体维护成本。外形设计上采用方正切角的造型，整体轮廓尺寸为长62mm、宽42mm、高38mm，外壳采用阻燃ABS工程塑料与冷轧钢板结合的结构，上盖为阻燃塑料材质做哑光磨砂处理，不易残留指纹与划痕，底座与安装支架为1.2mm厚冷轧钢板冲压成型，表面做喷塑防锈处理，结构强度足以应对日常使用中的磕碰与撬压。

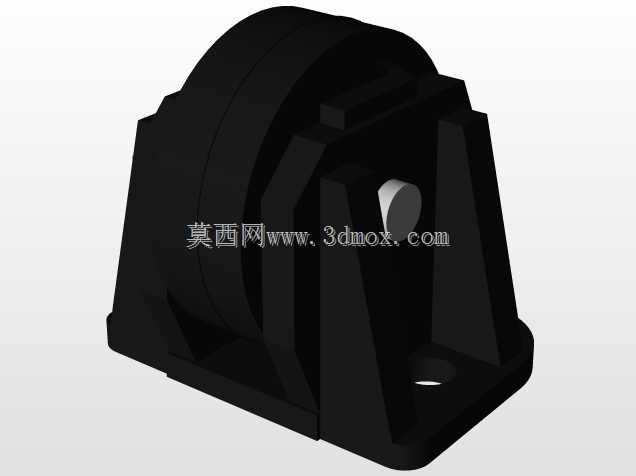

安装边界方面，这款电锁采用嵌入式贴合安装设计，安装时仅需在柜门内侧预留50mm*35mm的平整安装面，通过两颗M4自攻螺丝即可完成锁体固定，锁舌对位的柜体框体位置仅需预留直径14mm的锁舌孔即可，无需额外加工复杂的异形安装槽，适配市面上绝大多数标准小型柜体的安装尺寸，供电端采用标准2.54mm间距接插件，适配DC12V常规弱电供电，接线无需焊接，直接插接即可完成电路连接，现场安装调试门槛极低。锁体的所有活动部件都做了圆角倒角处理，安装与使用过程中不会划伤操作人员或柜体线材，内部走线全部做了绝缘隔离处理，避免长期使用后线材磨损出现短路故障。
