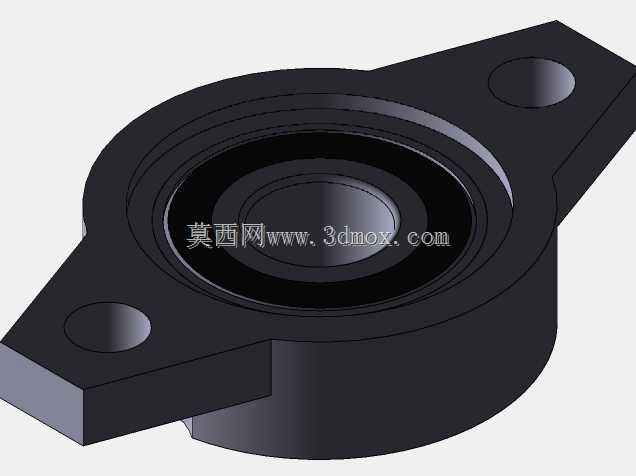

KFL001型菱形带座外球面轴承结构

这款KFL001型菱形带座外球面轴承，是轻载传动场景中应用极为广泛的支撑部件，常见于小型食品输送线、轻工包装设备、纺织机械的导辊支撑、小型风机转轴定位、自动化流水线的从动辊安装等场景，能够为旋转轴提供稳定的径向支撑，同时补偿一定的安装同轴度误差，降低设备装配时的精度要求，提升现场安装的容错率。从功能特性来看，该部件将外球面球轴承与菱形冲压轴承座整合为一体，轴承内圈通过顶丝与转轴实现锁紧固定，无需额外设计复杂的轴肩定位结构，安装拆卸十分便捷；轴承自带的密封结构能够阻挡日常工况下的粉尘、碎屑侵入轴承内部滚道，保留润滑脂的密封性能，延长部件的维护周期，适配多粉尘、常规湿度的普通工业作业环境。在设计思路上，这款轴承座采用菱形两孔安装布局，相比方形四孔座体积更小巧，占用安装空间更小，适合安装面空间受限的轻载传动工位；整体采用锌合金压铸成型，自重较轻同时具备足够的结构强度，能够承受常规轻载传动下的径向载荷，应对日常运行中的小幅振动不会出现座体变形、开裂的问题；轴承与座体采用球面配合设计，能够自动补偿转轴安装时产生的微小偏角，避免因轴系不对中造成的轴承额外磨损，延长轴承的实际使用寿命。从外形尺寸与安装边界来看，该轴承座的两个安装孔呈对角分布，安装时只需在安装面板上加工两个对应孔径的安装孔即可完成固定，无需加工复杂的定位止口，对安装面的加工精度要求较低；座体的中心高尺寸适配小型传动辊的安装高度需求，内孔适配对应直径的光轴安装，整体外轮廓的突出高度较低，不会与周边的传动部件、防护结构产生干涉，能够适配紧凑布局的小型自动化设备。在实际应用中，这类带座轴承往往成对使用支撑长导辊，也可单独用于小型转轴的端部定位，安装时只需将轴承座贴合安装面，穿入固定螺栓锁紧，再将转轴穿入轴承内孔，锁紧内圈上的顶丝即可完成装配，无需复杂的调整工序，能够大幅缩短设备的装配与后期维护更换的耗时，是轻工自动化设备、小型输送设备中性价比极高的标准支撑部件。
