剖视展示对开式滑动轴承座结构设计

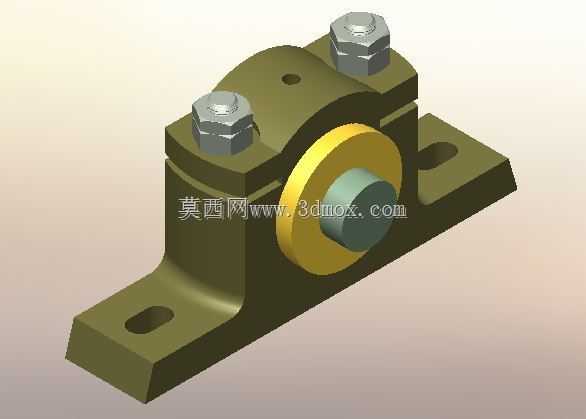

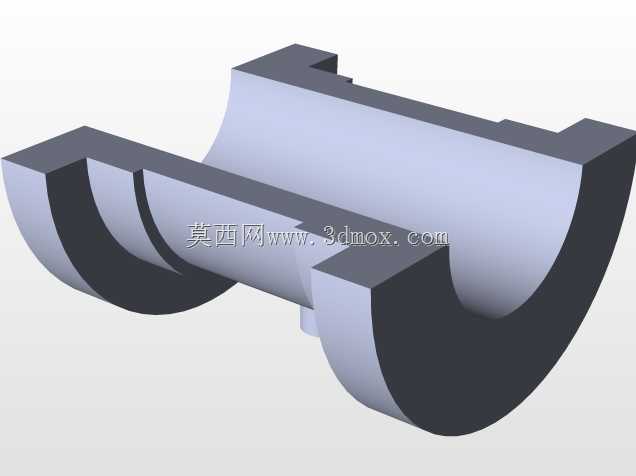

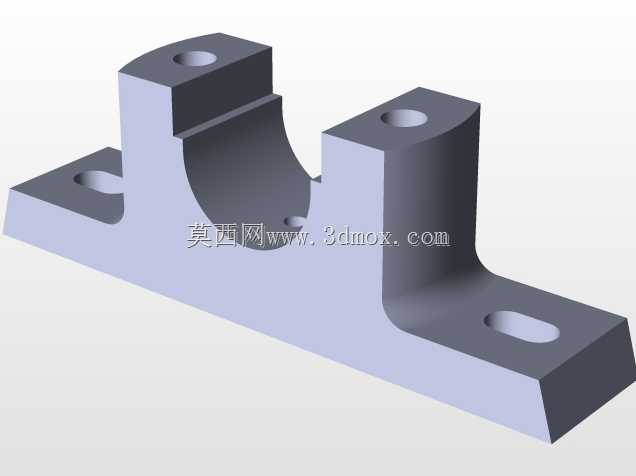

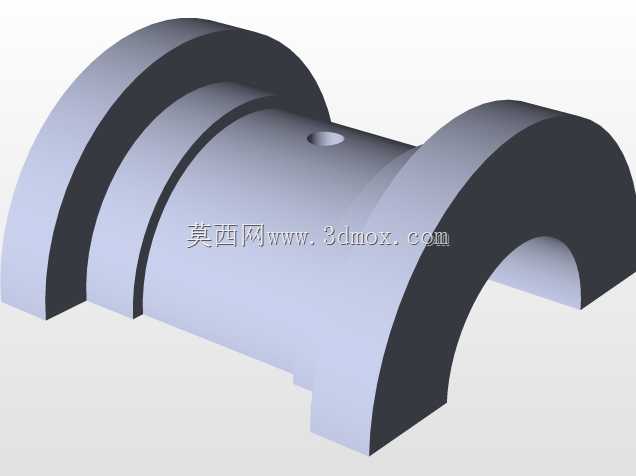

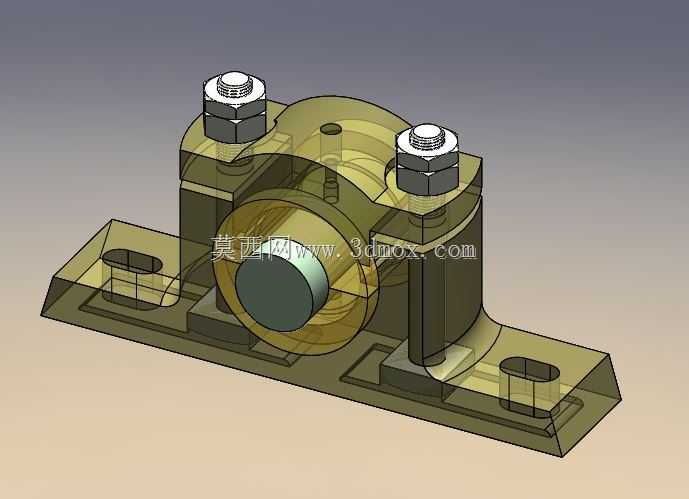

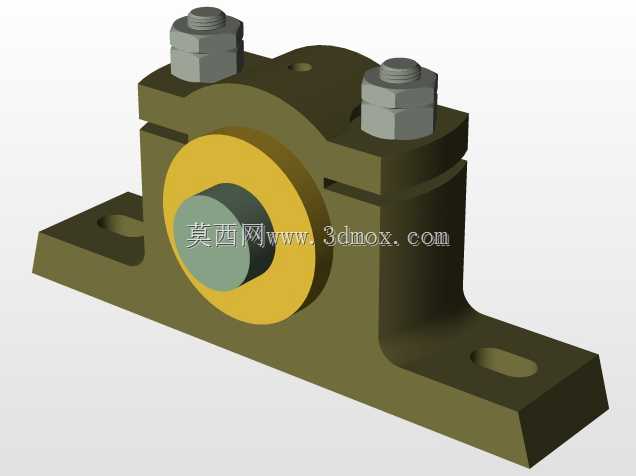

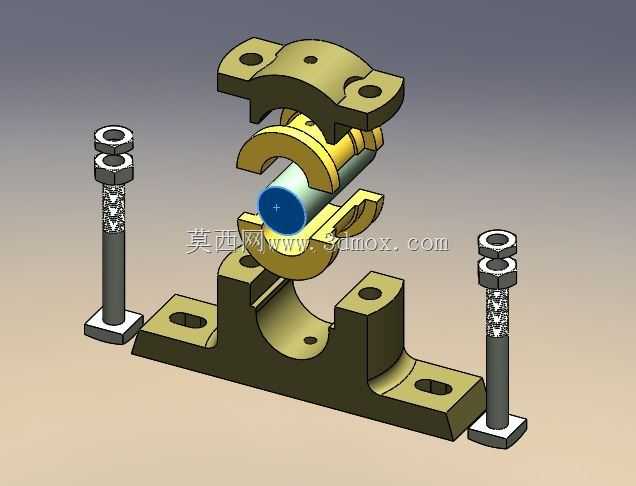

本次呈现的对开式滑动轴承座，是工业传动系统中应用极为广泛的轴系支撑部件，主要适配大容量球面滚子轴承与自调心球轴承的安装使用，常见于矿山输送设备、冶金轧机辅传、建材生产流水线、通用风机水泵机组等存在轴系挠曲变形或安装对中误差的工况场景，能够在轴系受载产生小幅偏摆时，配合调心类轴承自动补偿角度偏差，避免轴承局部受载过早失效，保障长周期稳定运行。从功能特性来看，该轴承座采用上下对开的分体式结构设计，上盖与底座通过两侧的高强度螺栓副实现锁紧固定，相比整体式轴承座，无需沿轴端轴向穿装即可完成轴承的拆装与维护，大幅降低了长轴系、重型轴系的后期检修难度；底座两侧设置带长圆孔的安装翼板，能够适配一定范围内的安装孔位偏差，降低现场安装的对位精度要求，安装时通过螺栓穿过翼板长孔将轴承座整体固定在设备机架的安装平面上，可承受径向载荷为主、附带小幅轴向载荷的复合受力。设计过程中充分考虑了不同应用场景的材质适配需求，常规工况采用高强度铸铁材质，兼顾减震性能与制造成本，重载或有冲击载荷的工况可替换为铸钢或球墨铸铁材质，提升部件的抗冲击与抗疲劳性能；上盖位置预留了再润滑设施接口，可适配油润滑或油脂润滑两种润滑方式，能够根据设备的运行转速、环境温度、载荷特性灵活选择润滑方案，运行过程中可通过注油口补充润滑剂，在轴承摩擦副表面形成稳定油膜，降低转动摩擦阻力与磨损速率，延长轴承与轴系的整体使用寿命。从安装边界来看，该轴承座的底座安装面为平整加工面，两侧安装翼板的长圆孔沿轴向对称布置，安装时需保证底座与机架支撑面的贴合度，避免局部悬空导致受力后底座变形；上下盖合装时需保证结合面的贴合精度，锁紧两侧螺栓时采用对角分次拧紧的方式，避免单侧受力导致轴承内孔变形卡滞轴颈；轴系穿装后需保证轴承外圈与座孔的配合间隙符合设计要求，预留合适的热膨胀余量，避免运行温升后轴系伸长产生附加载荷。整体结构采用对称式布局，受力传递路径清晰，螺栓锁紧位置远离轴承承载区，避免锁紧力影响轴承内孔的圆度，透明剖视的展示形式清晰呈现了内部轴承的安装位置、润滑通道的走向以及各部件的装配关系，能够直观展现部件的内部构造与装配逻辑，为生产加工、装配调试以及现场维护提供清晰的结构参考。
