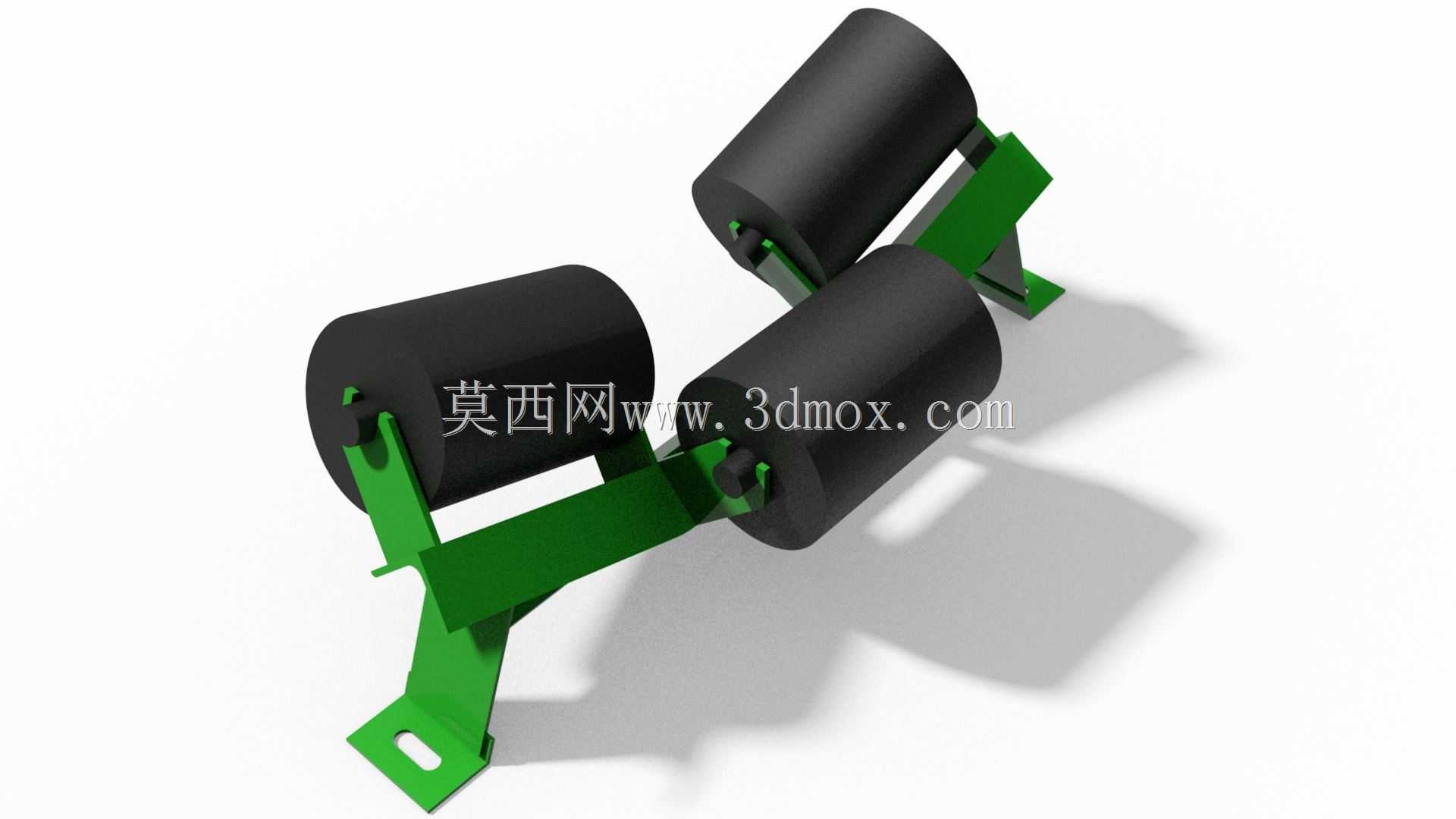

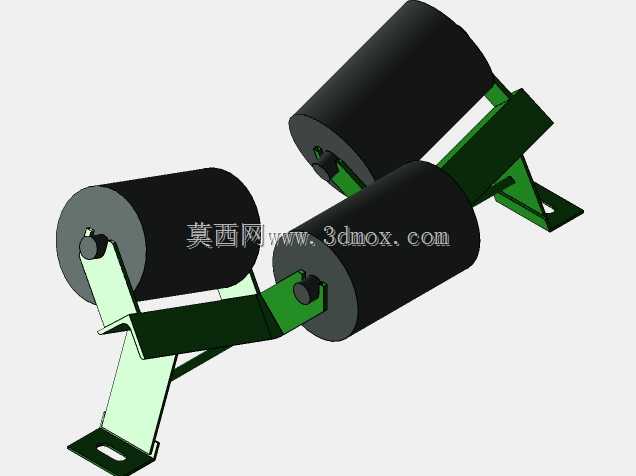

带式输送机三辊角形槽托辊组结构

该结构为带式输送系统中的三辊角形槽托辊组，主要应用于散料输送场景的承载分支，在矿山、港口、建材、粮食加工等行业的散状物料输送线上承担核心支撑作用，适配槽型皮带的轮廓形态，能够有效约束输送带的横向跑偏趋势，降低皮带运行过程中的垂度与挠曲变形，保障散料输送过程中皮带运行平稳，减少物料撒漏情况。该托辊组采用三辊呈角形排布的槽型结构，两侧侧辊向外倾斜设定角度，中间辊保持水平布置，三个辊筒共同围合出适配槽型输送带的弧形支撑面，相比平型托辊能够提升散料的装载截面积，提升单段输送线的物料输送能力，同时槽型结构能够对散料形成侧向围挡，尤其适配颗粒状、粉状等流动性较强的散料输送工况，避免大倾角输送段出现物料滑落问题。设计过程中重点考量了辊组的受力分布特性，侧辊支架采用弯折成型的钢结构件，通过合理的弯折角度匹配侧辊的倾斜角度，支架上预留的安装孔位能够适配标准输送机中间架的安装尺寸，无需额外改制即可完成装配；辊筒与支架的连接采用免维护的转动连接结构，降低运行过程中的转动阻力，减少皮带运行的功率损耗。从安装边界来看，该托辊组的横向安装宽度适配对应带宽的输送机机架安装尺寸，支架底部的安装脚带有长条形调节孔，能够在安装过程中微调辊组的横向位置与前后倾角，方便现场安装时校正辊组与输送带中心线的垂直度，避免因安装偏差造成皮带跑偏；辊筒的外径、辊面长度均匹配对应系列的槽型托辊标准参数，三个辊筒的衔接位置做了间隙优化，避免皮带运行过程中在辊缝位置出现卡滞或异常磨损。支架采用一体化弯折成型工艺，整体结构强度充足，能够承受散料加载后的冲击载荷与皮带运行的交变载荷，侧辊的倾斜角度经过受力优化，既能够保障槽型截面的装载能力，又能够降低侧辊对皮带边缘的侧向挤压，延长输送带的使用寿命。辊筒表面采用光滑圆柱面设计，运行过程中与皮带底面均匀接触，不会对皮带底面造成划伤，整体结构无多余突出部件，能够避免运行过程中剐蹭皮带或勾挂物料，适配长时间连续运行的输送工况，日常维护过程中仅需定期检查辊筒转动灵活性与支架紧固情况即可，运维成本较低。
