瓶装生产线输送机栏杆固定底座结构

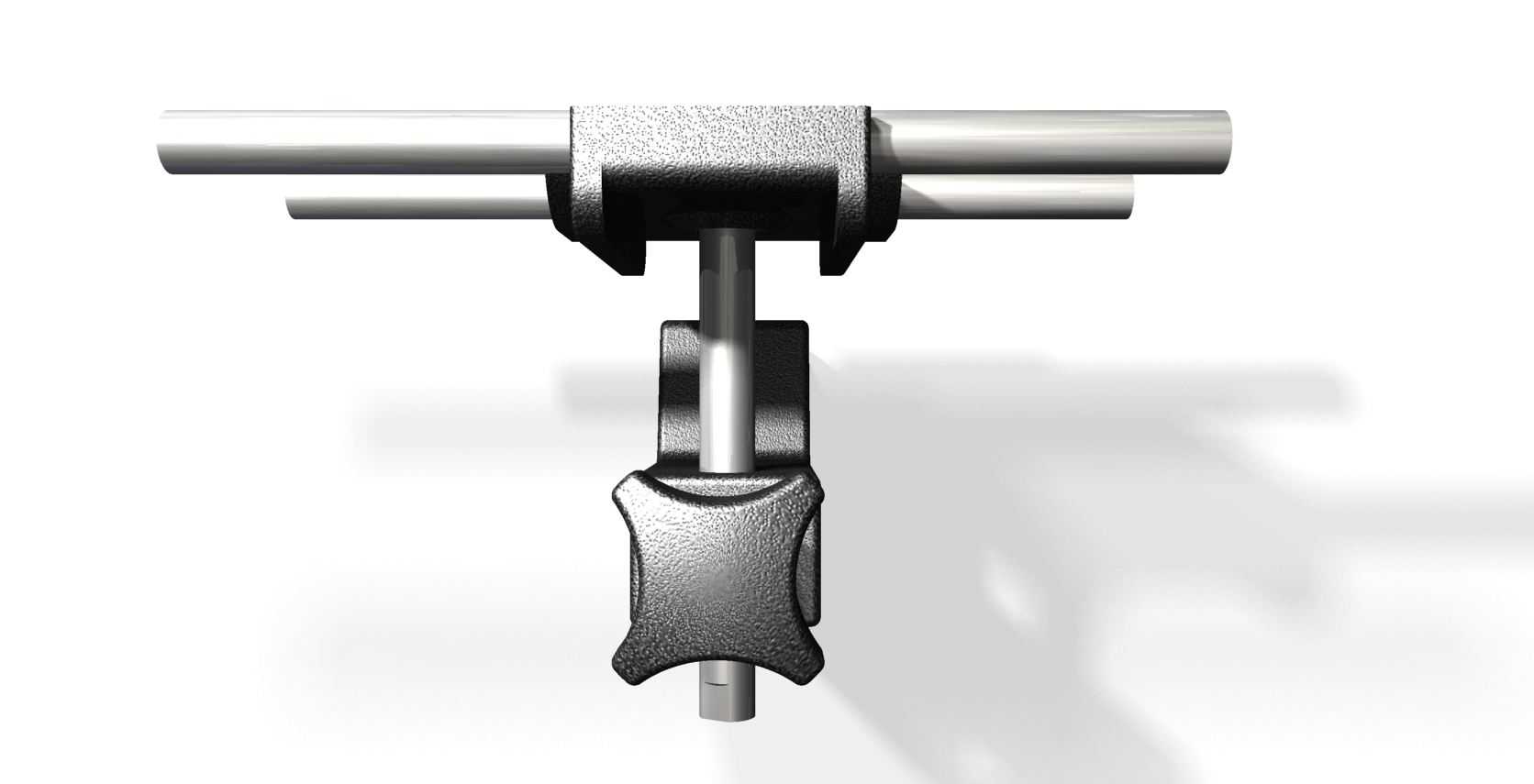

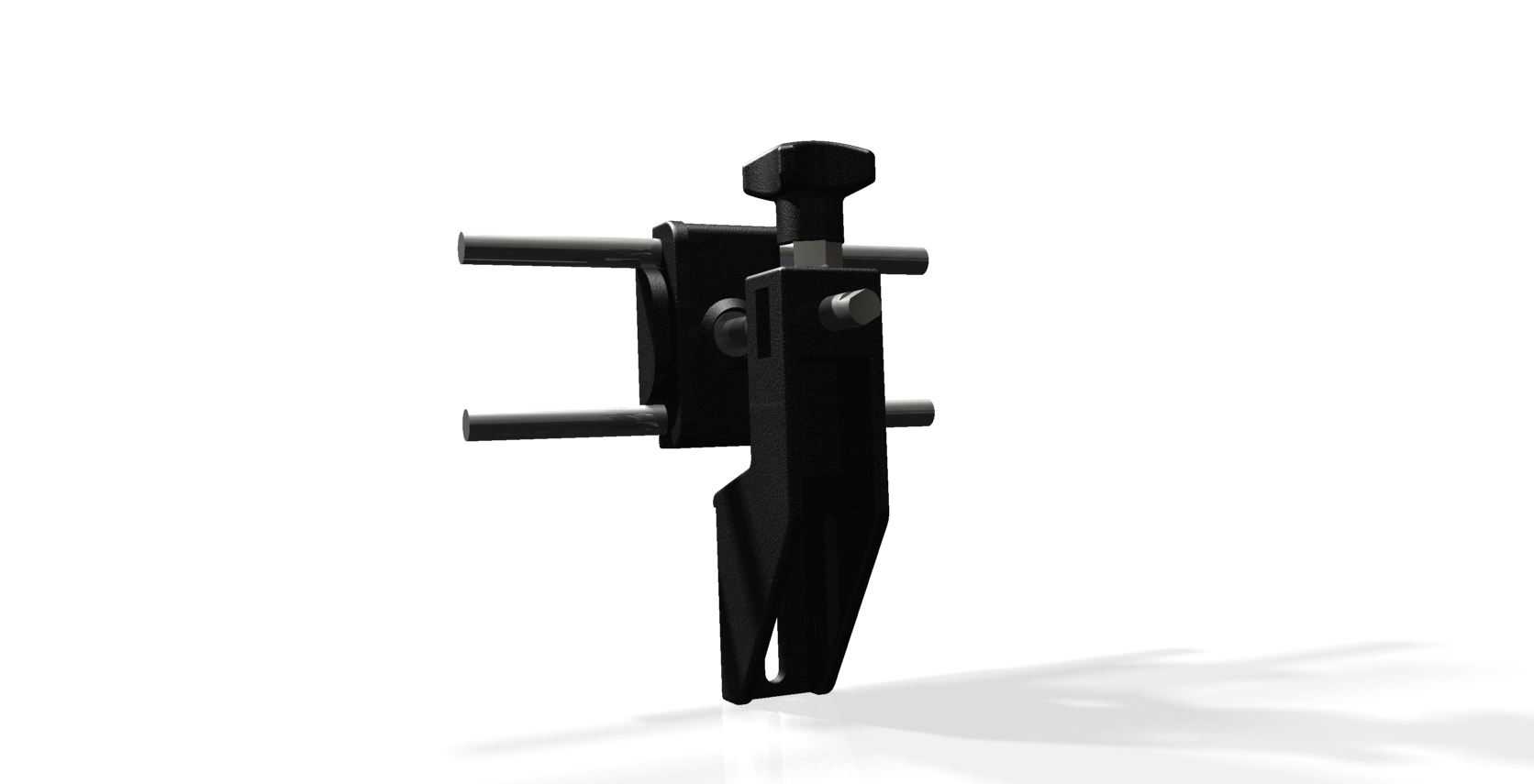

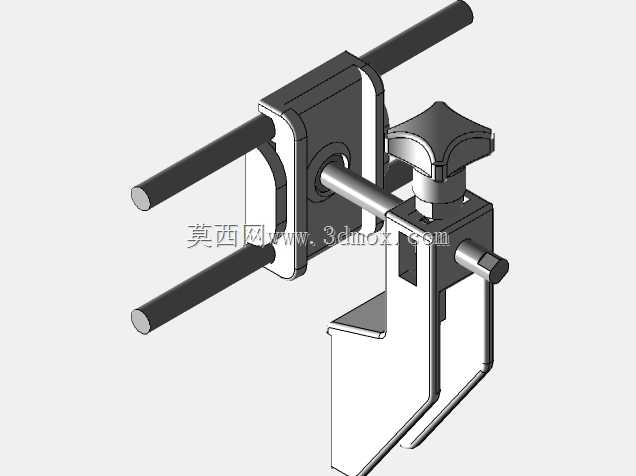

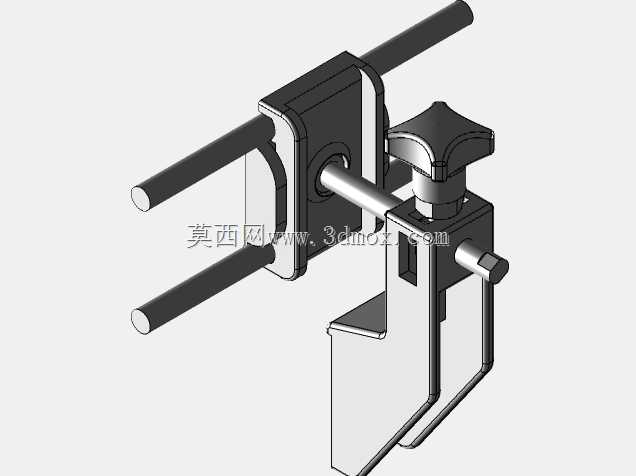

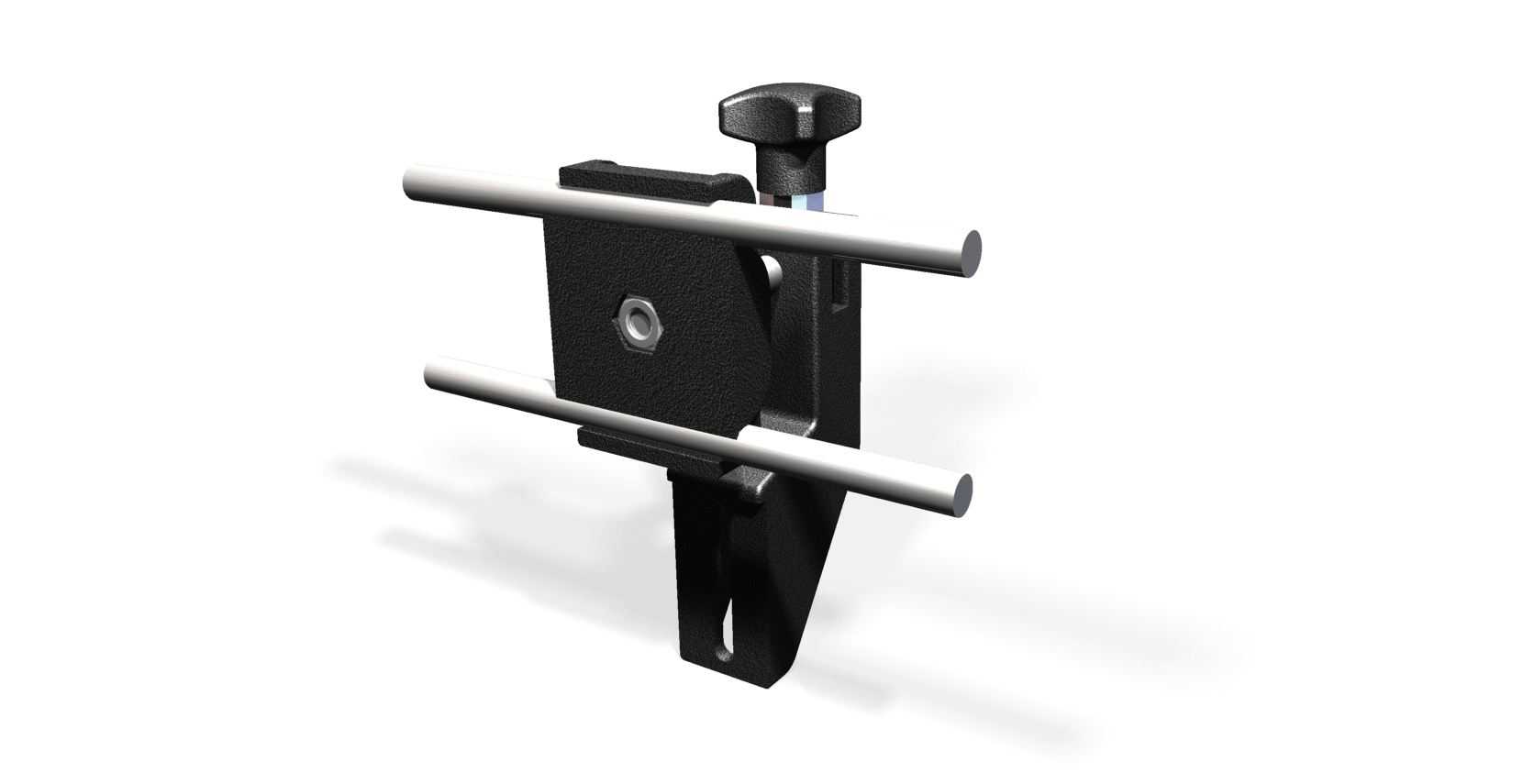

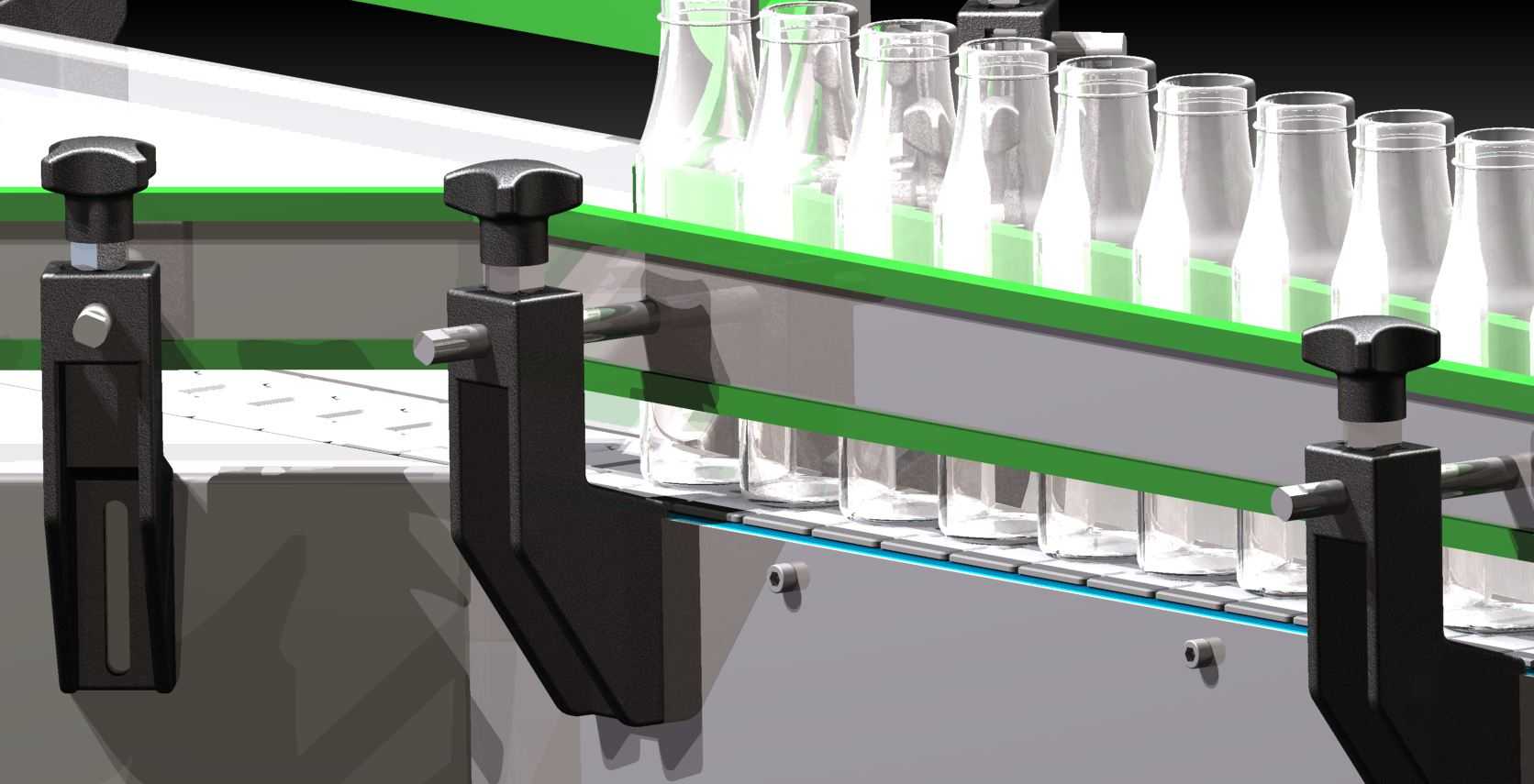

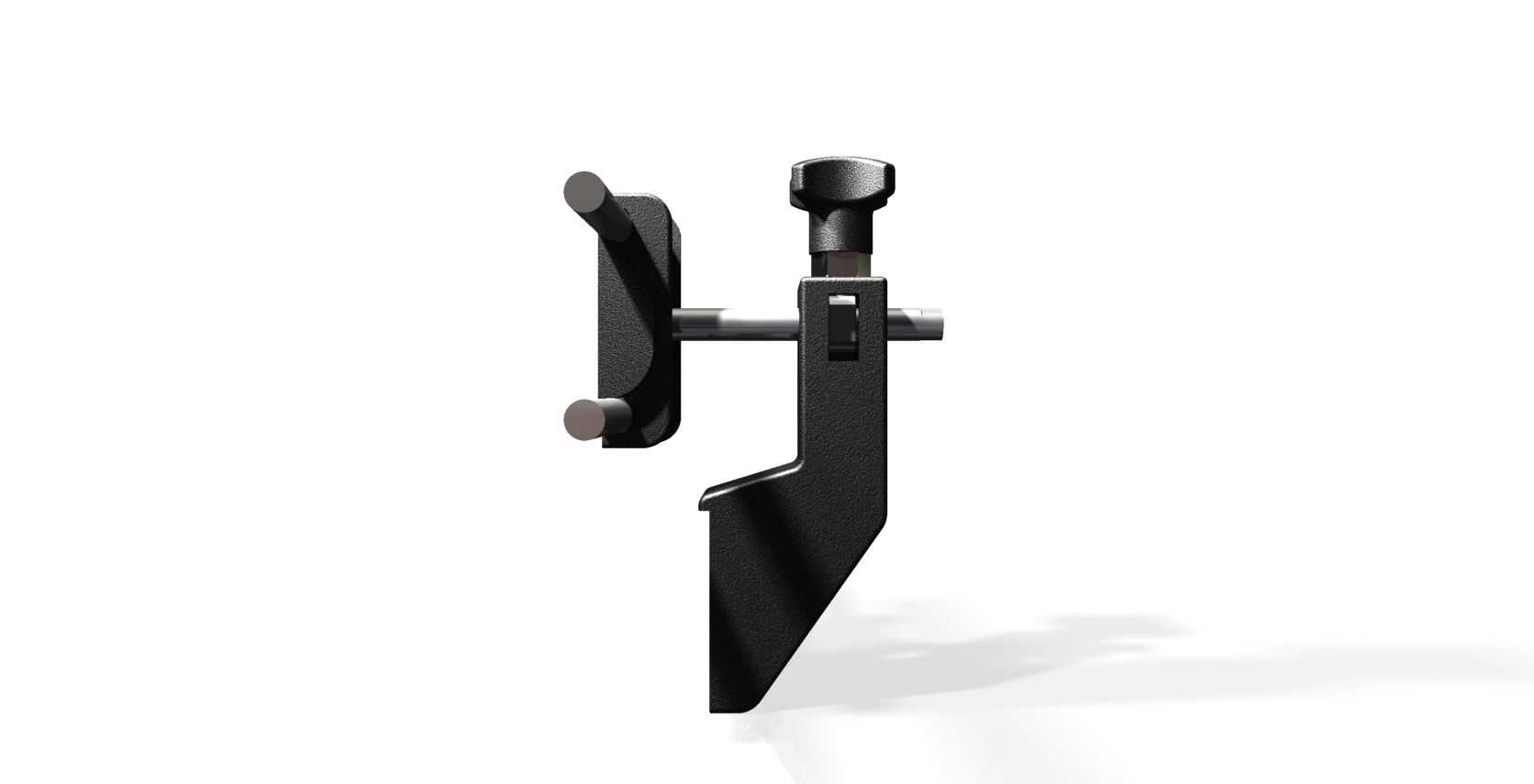

在食品饮料、日化洗护等行业的瓶装产品自动化生产线上，容器输送环节是衔接洗瓶、灌装、旋盖、贴标、装箱等全工序的核心纽带，输送线运行过程中，玻璃或塑料材质的瓶体易受线体振动、输送速度波动、相邻瓶体挤压等因素影响出现偏移、倾倒甚至卡滞问题，直接造成生产线停机、物料损耗、生产节拍紊乱，而栏杆固定底座正是保障输送线侧方导向栏杆稳定安装、精准限位的核心承载构件。这款栏杆底座采用立式L型承载结构设计，主体为一体式铣削成型的刚性支撑结构，上部设置快锁式调节旋钮与横向栏杆装夹接口，可适配不同直径规格的导向栏杆安装，无需额外焊接或打孔作业，操作人员仅需手动旋动顶部旋钮即可完成栏杆的松紧调节，能够根据生产现场不同瓶型的外径尺寸、输送线的运行速度，灵活调整两侧栏杆的间距，让栏杆与瓶身保持2-3mm的合理导向间隙，既避免间隙过大导致瓶体歪斜倾倒，也防止间隙过小摩擦瓶身造成表面刮花、标签磨损。底座下部设置长条形腰型安装孔，可适配输送线侧方机架上不同孔距的安装点位，安装时无需对现有输送线机架进行二次加工，仅需通过标准紧固件即可完成底座的固定，腰型孔的调节行程可覆盖常规瓶装线的栏杆位置调整需求，能够兼容300ml-2L容量范围内的圆瓶、方瓶等多种常见瓶装容器的输送导向需求。从设计思路来看，这款底座充分考虑了瓶装生产车间潮湿、多清洁消杀试剂的使用环境，整体结构无卫生死角，所有棱边均做圆弧过渡处理，不会积存生产过程中产生的玻璃碎屑、残留液滴，日常清洁维护时可直接用高压水枪冲洗，不会出现清洁盲区；结构受力层面，底座的垂直支撑段做了加厚处理，横向装夹部位设置了防滑咬合齿纹，栏杆安装锁紧后不会因长期受瓶体碰撞出现松动移位，可承受长期高频次的瓶体侧向冲击力，无需频繁停机紧固调整。在实际生产应用中，这类底座通常沿输送线两侧等距排布，单组底座可承载1.2-1.8米长度的导向栏杆，安装后可将瓶体始终约束在输送线的有效承载宽度范围内，保障瓶体以稳定的直立状态依次通过各个生产工位，尤其在高速输送线（输送速度≥1.2m/s）的工况下，稳定的栏杆支撑可将瓶体倾倒率降低90%以上，大幅减少生产线的非计划停机时间，同时快调式的结构设计也能满足多品种共线生产的快速换型需求，换产调整时无需拆卸底座，仅需松开旋钮调整栏杆位置即可完成适配，大幅压缩换产准备时间。
