工业用卧式三相异步电动机结构模型

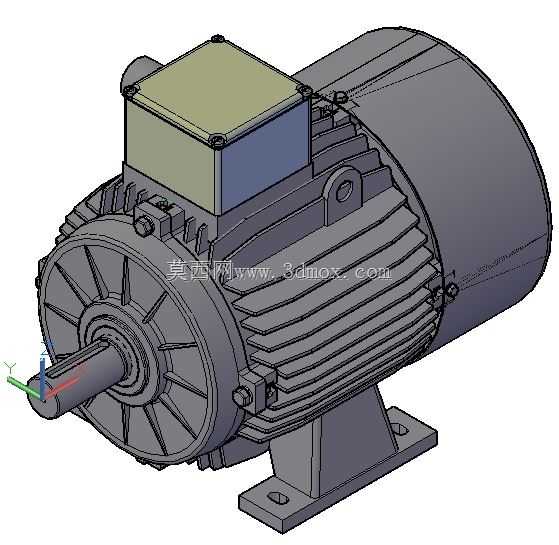

这款电动机模型还原了工业场景中通用卧式异步电动机的完整结构，可覆盖机床配套、输送线驱动、风机水泵配套、轻工生产设备动力输出等多类工业应用场景，是工业传动系统里最核心的动力输出部件，能够将电能转化为旋转机械能，为各类需要旋转动力的工业设备提供稳定的扭矩输出，适配绝大多数常规工业工况的动力需求。从功能特性来看，模型完整还原了电机的核心结构组成：前端伸出的动力输出轴可通过键连接、联轴器对接等方式与负载端传动部件连接，将电机产生的扭矩传递至工作端；机身外侧的散热筋结构沿着电机轴向排布，能够在电机运行过程中增大壳体与空气的接触面积，配合电机内部转子带动的空气流动，快速带走绕组通电产生的热量，避免电机因长时间运行温度过高出现绝缘老化、性能衰减的问题；机身顶部的方形接线盒是电机的供电接入部位，内部预留了三相电源接线端子的安装空间，盒体与机身之间做了密封贴合结构，能够阻挡工业场景中的粉尘、飞溅水汽进入接线部位，避免出现电路短路、接触不良的故障；机身底部的一体式安装底座带有两个对称的长圆形安装孔，能够适配一定范围内的安装孔位偏差，降低现场安装的对位难度，底座与机身之间做了加强筋过渡结构，能够承受电机运行时产生的振动载荷，避免长期运行后底座出现开裂、连接松动的问题。从设计思路来看，这款模型完全遵循工业电机的实际设计逻辑：整体采用同轴式布局，输出轴、转子、定子、后端盖保持严格的同轴度，保证电机运行时的转动平衡，降低运行振动与噪音；机身的散热筋高度、间距都按照实际散热需求做了等比例还原，既保证足够的散热面积，也不会过度增加电机的整体重量与材料成本；接线盒的位置设置在机身顶部，既方便现场施工时的接线操作，也能避免设备布局时接线部位与周边管线、结构件产生干涉。从安装边界来看，模型还原的电机为标准卧式安装形式，安装底座的支撑面为整个电机的安装基准面，输出轴的轴心高度、轴伸长度、轴径尺寸都符合通用工业电机的尺寸规范，输出轴端的键槽结构也做了细节还原，能够直接对接标准规格的联轴器、带轮等传动件；电机整体的径向轮廓、接线盒的突出高度都做了准确还原，能够为设备整体布局设计提供准确的尺寸参考，避免在设备整体装配时出现电机与周边结构的空间干涉问题，可直接用于设备整体装配的干涉校验、传动方案布局验证等设计环节。
