Phanteks140mm规格机箱散热风机结构设计

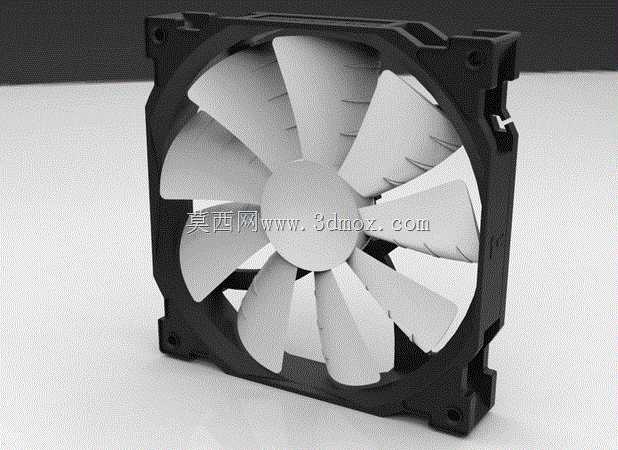

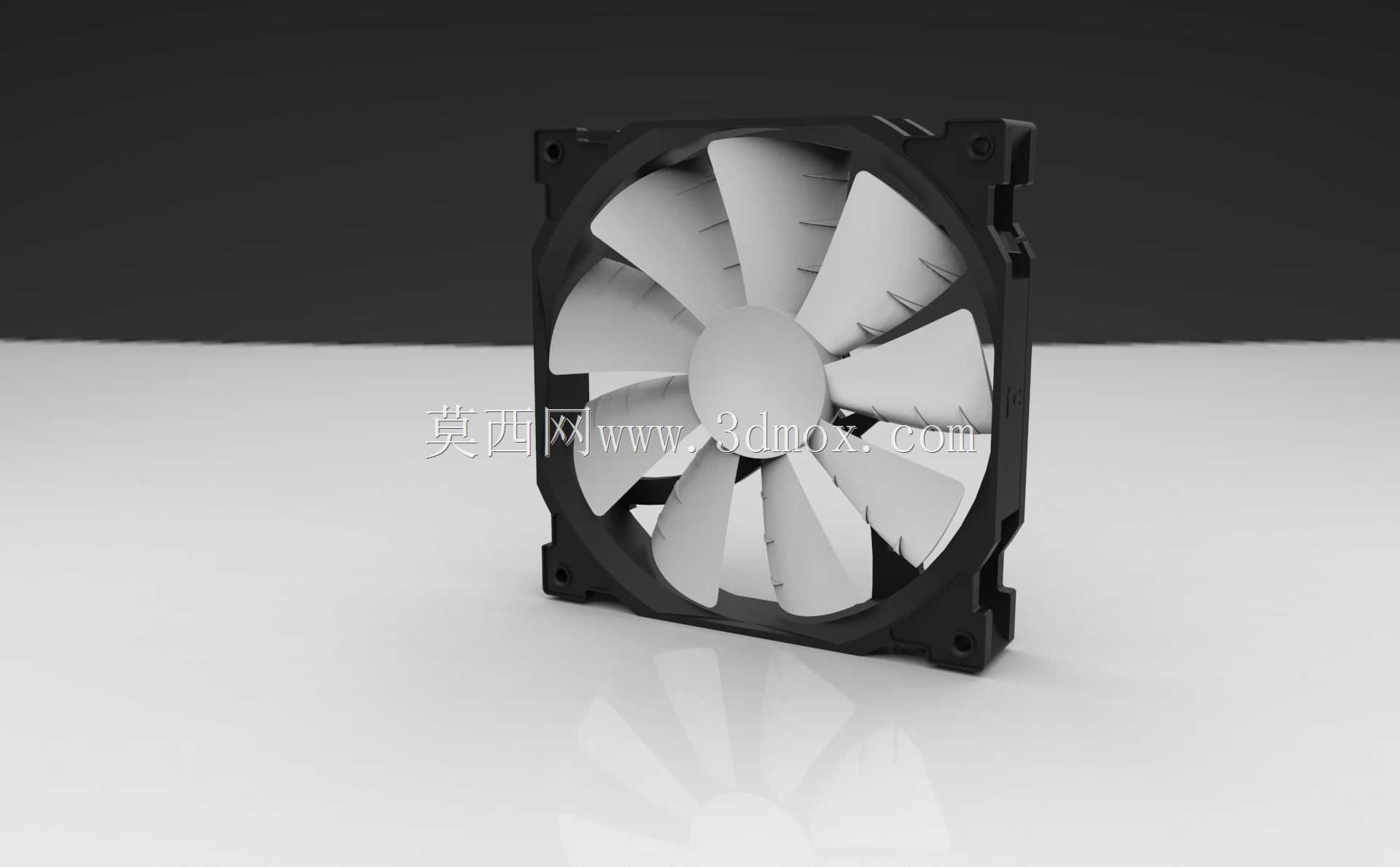

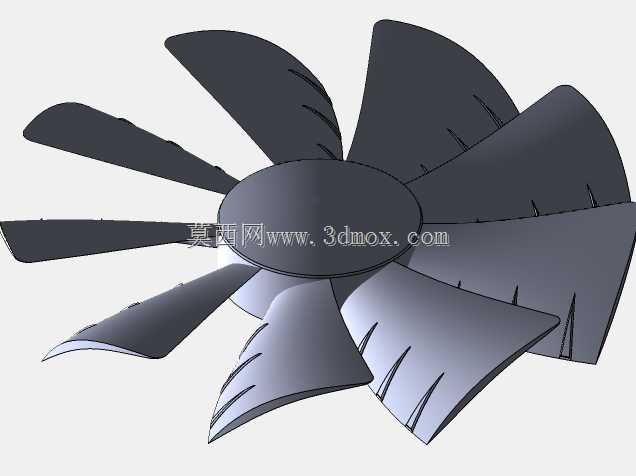

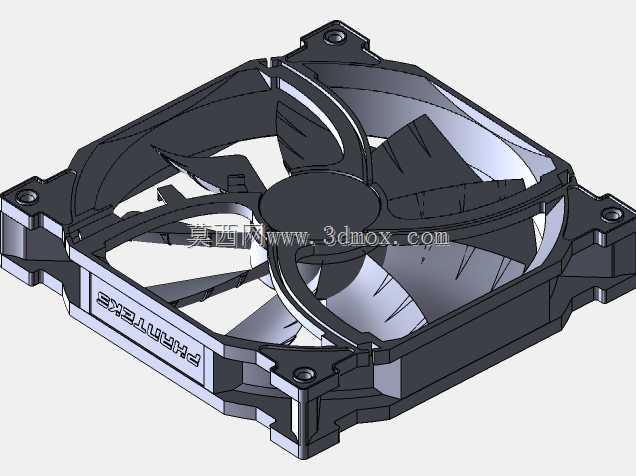

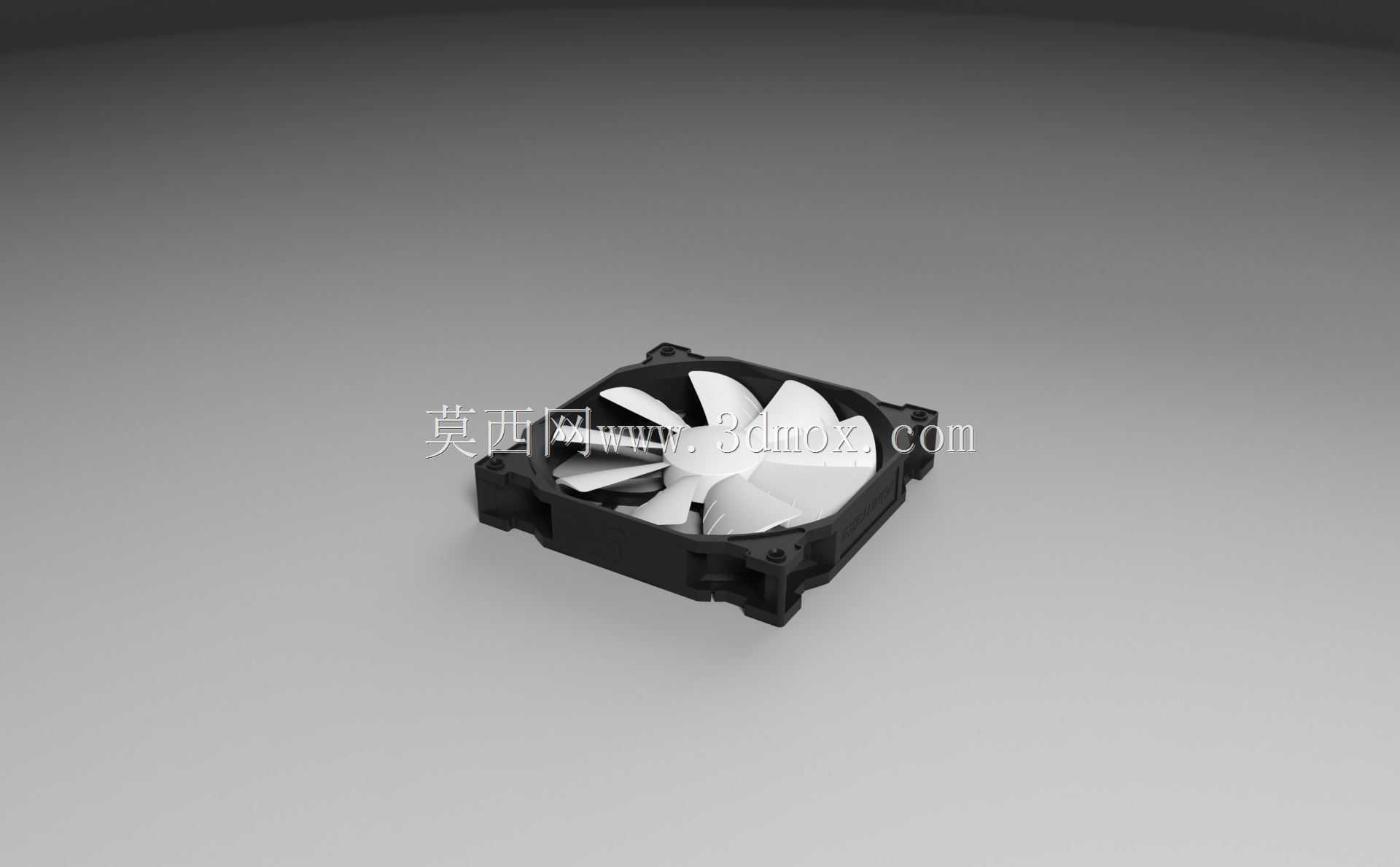

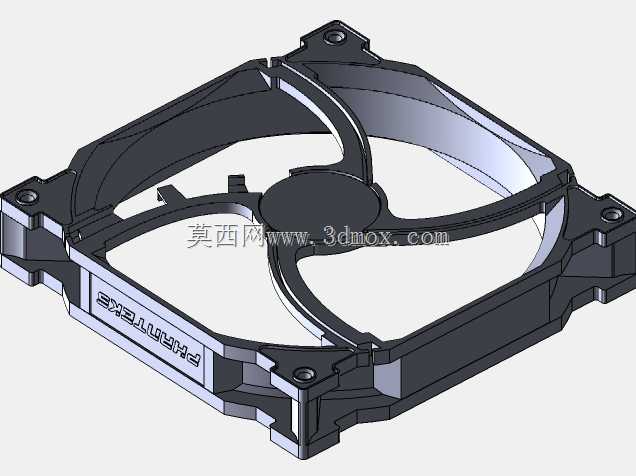

这款140mm规格的轴流散热风机，主要面向台式电脑机箱、服务器机柜、小型工控设备等密闭电子腔体的风冷散热场景，是电子设备热管理系统中核心的空气驱动部件，能够在低转速区间实现较高的风量输出，同时兼顾运行静音表现，适配对散热效能与使用噪音有双重要求的应用环境。在实际使用场景中，该风机既可以作为机箱进风部件将外部低温空气导入腔体内部，带走CPU、显卡、存储介质等发热元件产生的积热，也可以作为排风部件将腔体内部的高温空气快速排出，构建顺畅的机箱内部风道，也可搭配水冷排、散热鳍片使用，作为冷排的主动送风部件提升热交换效率。从功能特性来看，这款风机采用九片曲面扇叶设计，扇叶表面做了特殊的导流切角处理，能够在扇叶旋转时切割空气的过程中减少紊流产生，降低风切噪音，同时扇叶的曲率经过反复调校，在相同转速下能够推动更多空气穿过散热间隙，提升单位时间内的热交换量；扇框采用方形圆角结构，四个边角预留标准安装孔位，能够兼容绝大多数140mm风扇位的安装需求，扇框边缘做了加厚处理，能够降低扇叶高速旋转时产生的共振，进一步减少运行过程中的震动传递。在设计思路层面，这款风机的结构设计充分平衡了散热效能、运行噪音与安装兼容性三个核心需求，扇叶与中心轮毂的连接做了平滑过渡处理，减少空气在轮毂位置的滞留，中心轮毂的尺寸经过优化，既能够容纳内部的电机与轴承结构，也不会占用过多的有效送风面积；扇框的四个边角设计有缓冲胶垫的安装位，安装时可以搭配减震胶钉使用，进一步阻断震动向机箱壳体的传递，避免共振产生的额外噪音。从外形尺寸与安装边界来看，这款风机的外框尺寸为标准140mm见方，整体厚度控制在常规25mm区间，能够适配绝大多数机箱、冷排、散热塔的安装空间，安装孔位的孔距符合行业通用标准，不需要额外的转接配件即可完成固定，扇叶的旋转范围完全处于扇框内部，不会与周边的散热鳍片、线材等部件产生干涉，安装时只需要预留出扇框厚度对应的安装空间，以及接线所需的少量走线空间即可完成部署，适配范围覆盖主流的家用台式机、工作站、小型服务器等设备的散热改造与装机需求。
