华硕EN210静音独立显卡结构设计

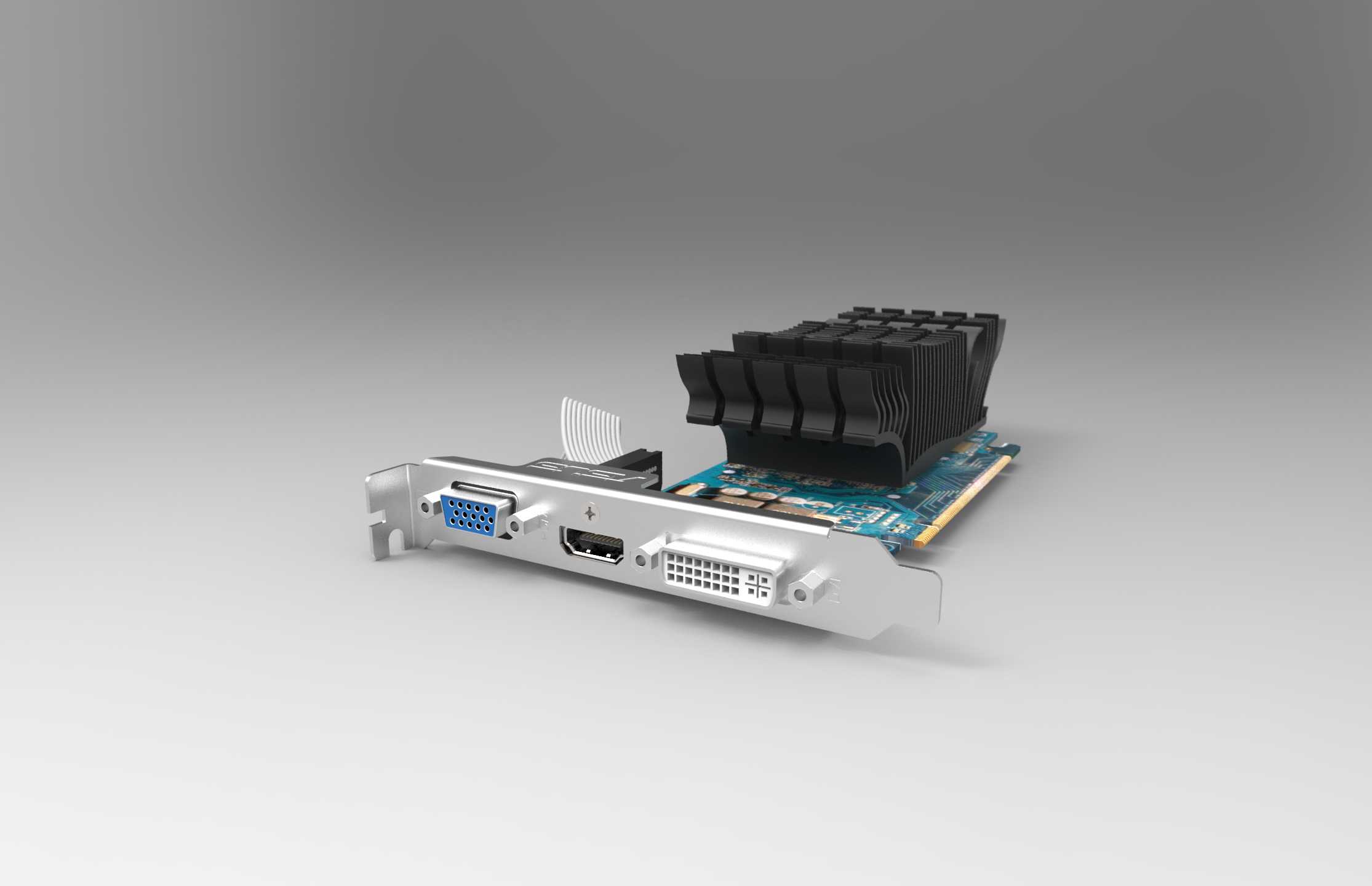

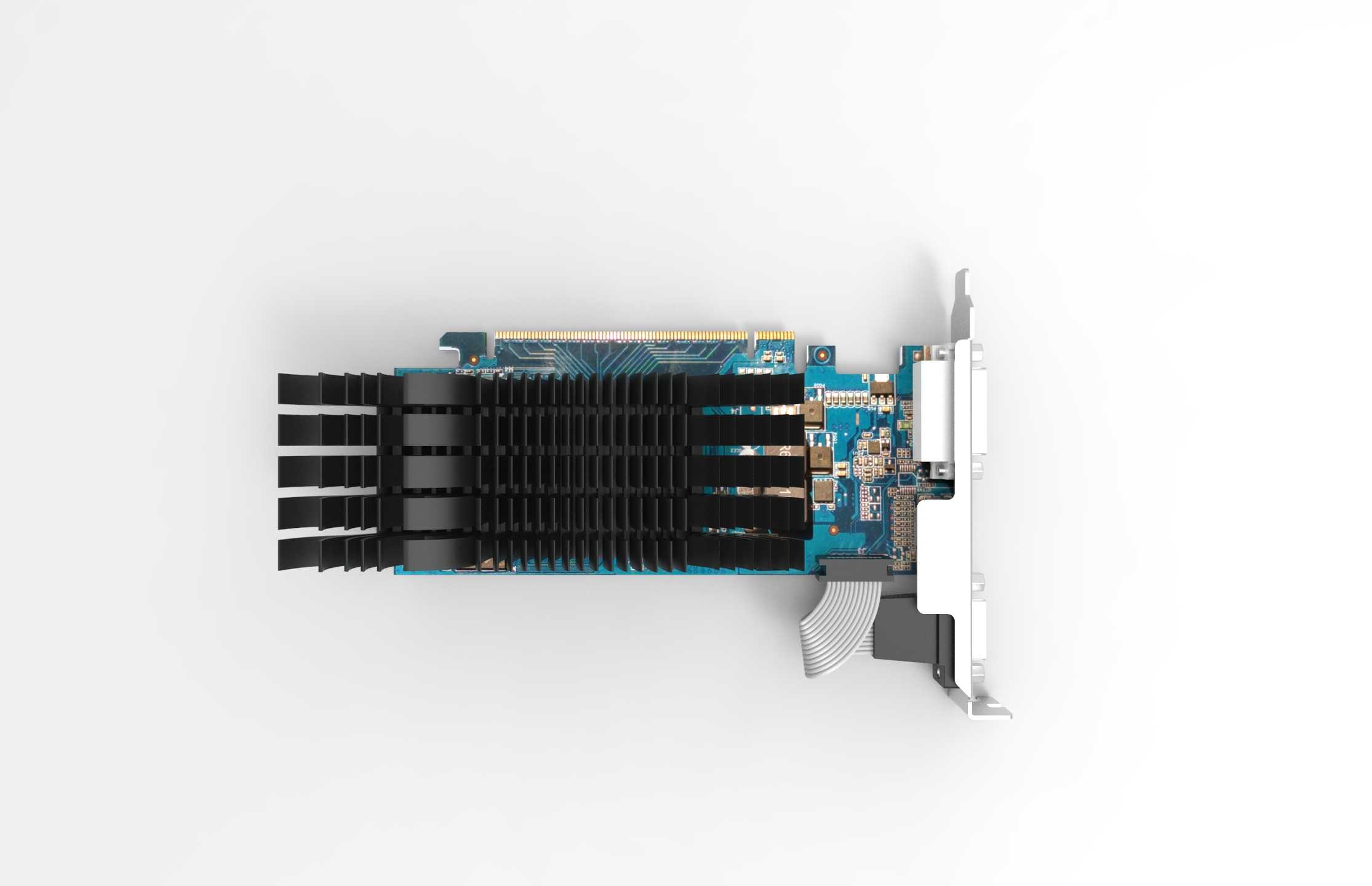

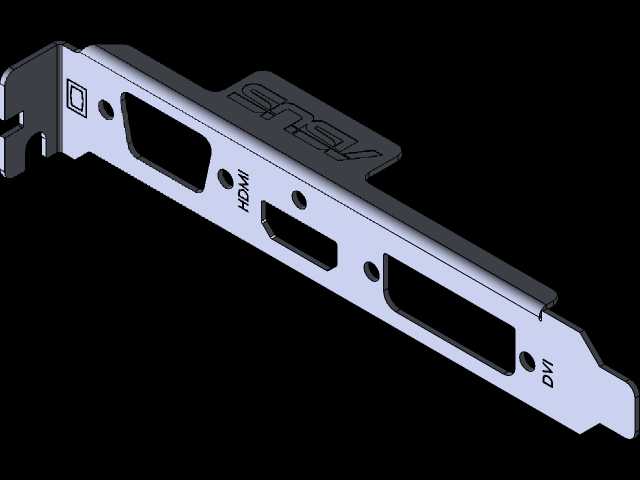

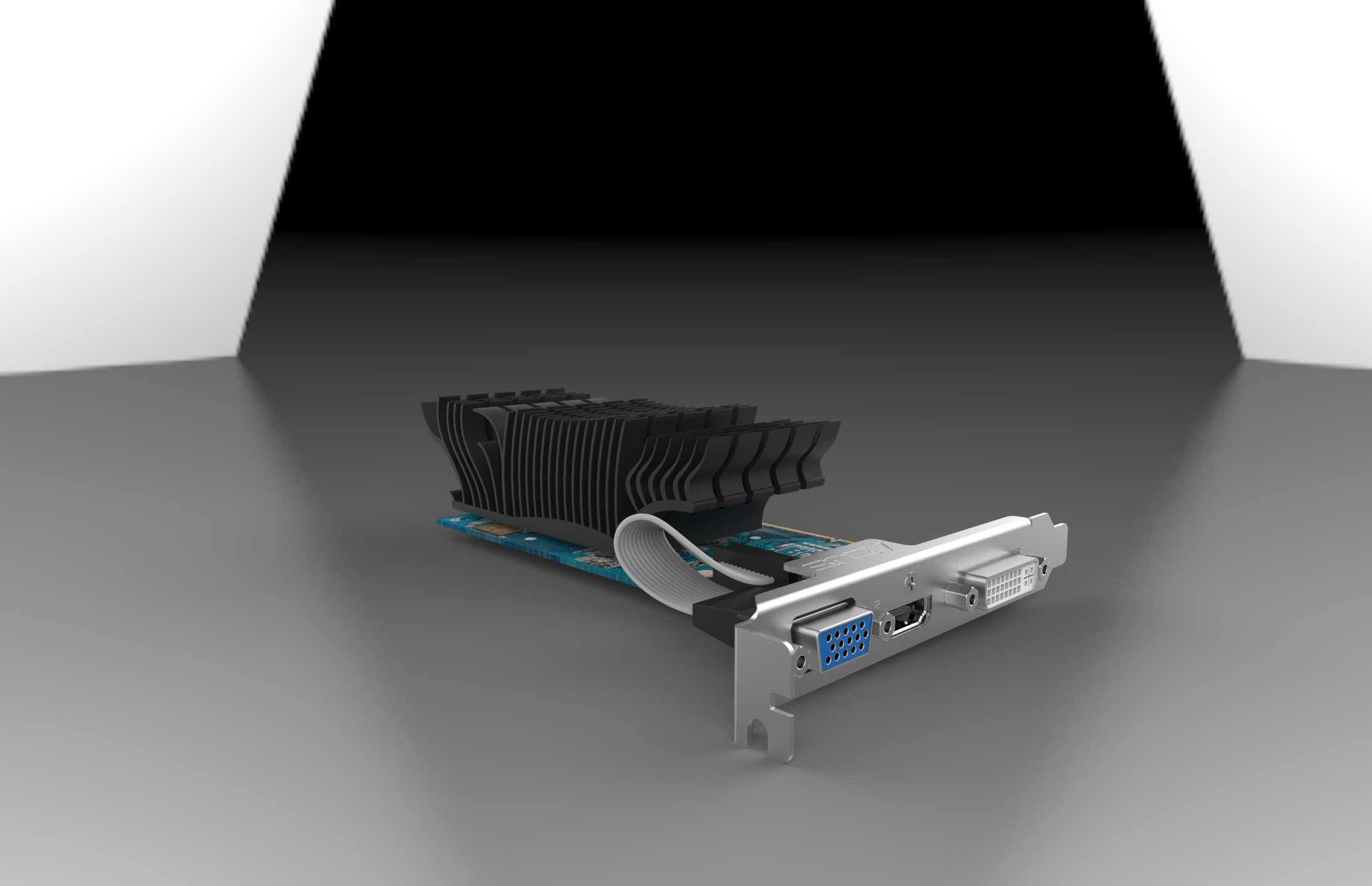

这款显卡的三维结构设计，主要面向日常办公、家用影音播放、轻度图形处理等场景的装机需求，可适配紧凑型台式机箱、HTPC家庭影院主机等对空间占用、运行噪音有较高要求的设备，承担图形信号输出、基础图形运算的核心功能，能够满足日常文档处理、高清视频解码、网页多开、轻度休闲游戏的图形算力需求。从功能特性来看，该显卡采用被动无扇散热设计，完全取消了散热风扇结构，依靠大面积铝制散热鳍片与显示核心直接接触，通过鳍片的自然空气对流带走核心运行产生的热量，运行过程中无机械转动部件，可实现零噪音使用体验，特别适合对噪音敏感的办公环境、卧室影音主机使用。输出接口配置覆盖了当下主流的显示连接需求，挡板区域集成了VGA模拟信号接口、HDMI高清数字接口、DVI数字视频接口，可同时适配老款VGA接口显示器、新款高清显示器、电视投影等不同显示设备，无需额外转接配件即可完成多设备连接，支持多屏输出扩展，满足办公双屏作业、影音多设备切换的使用需求。在设计思路上，整体结构优先控制占用空间与运行稳定性，PCB板采用短版布局，整体长度远短于常规游戏显卡，可顺利装入小尺寸ITX机箱、薄型HTPC机箱，适配更多装机场景。散热鳍片采用密集平行齿状结构，在有限的空间内最大化散热接触面积，保证被动散热的效率，鳍片通过卡扣与固定件牢牢贴合在显示核心表面，避免长期使用出现移位导致的散热失效问题。PCB板上的电容、供电元件均采用贴装布局，避开散热鳍片的安装区域，同时合理规划走线空间，减少信号干扰。挡板部分采用标准全高PCI挡板尺寸，符合通用机箱的安装开孔规范，挡板上的接口位置严格遵循行业通用尺寸标准，可与各类机箱的接口挡片完美匹配，安装时无需额外打磨调整。在安装边界设计上，显卡金手指部分采用标准PCI-E x16接口尺寸，可兼容所有带PCI-E插槽的台式机主板，插入后卡扣可与主板插槽牢牢固定；显卡整体厚度控制在单槽尺寸，安装后不会占用相邻的扩展插槽位置，不会影响机箱内其他扩展卡比如声卡、采集卡的安装；显卡整体重量控制在较低范围，仅靠主板插槽与挡板螺丝即可完成固定，无需额外的显卡支撑配件，安装流程简便。散热鳍片的高度经过严格测算，安装后不会与机箱内的CPU散热、内存马甲产生位置冲突，适配绝大多数常规装机的内部空间布局，接口部分的固定螺柱位置、引脚定义均遵循通用显卡设计规范，可直接替换同接口规格的其他入门级显卡，降低装机替换的适配成本。
