集成控制阀过滤阀组的气动执行机构

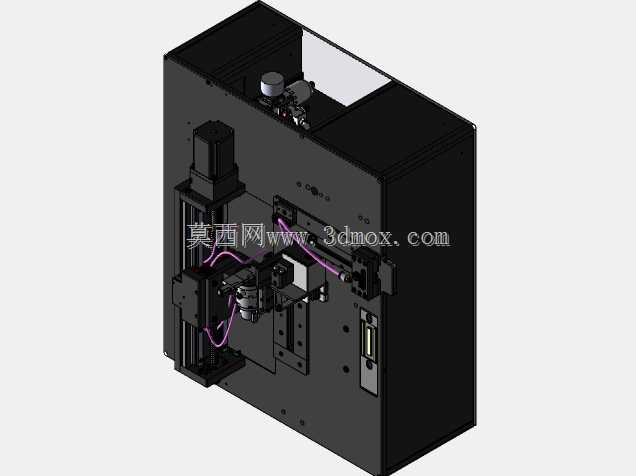

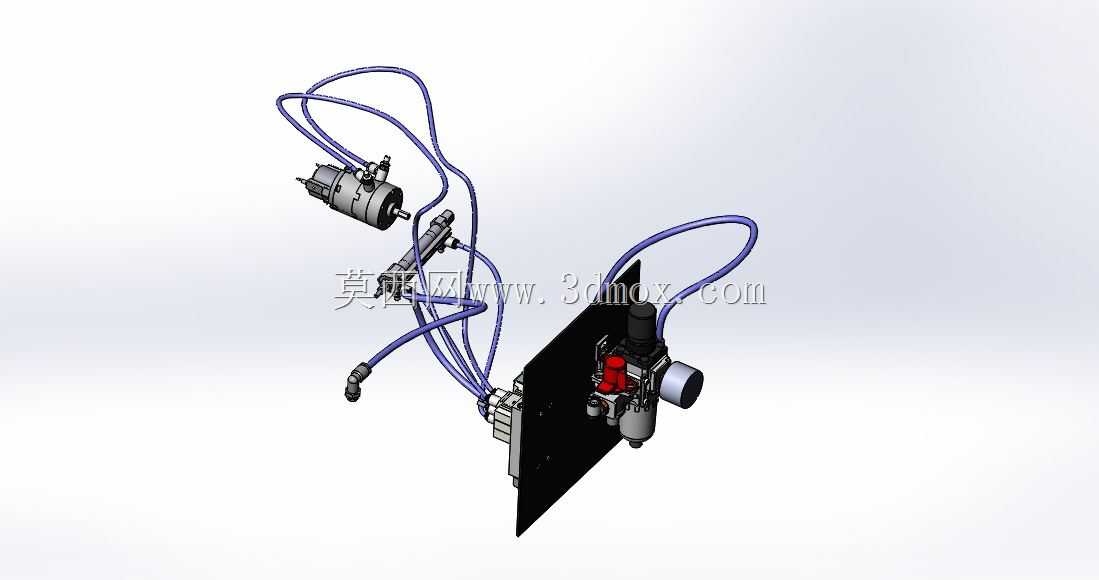

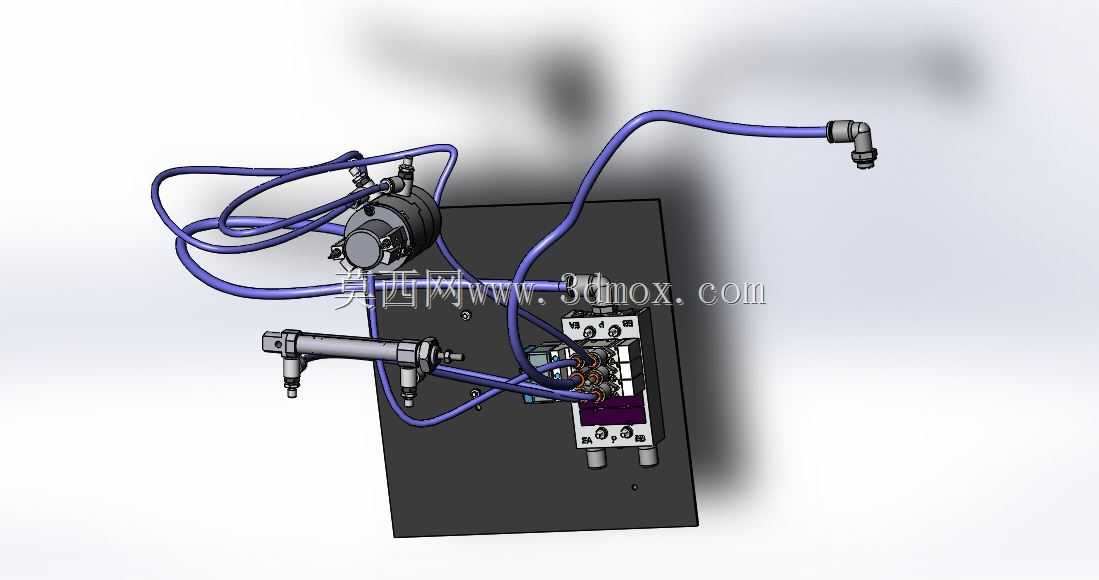

这套气动执行单元主要面向小型自动化装配、工件表面吹扫、工位精准转位这类轻工业生产场景，在3C电子小零件组装、包装线工位换向、小型工件表面除尘这类需要紧凑气动动力输出的工位上，能够替代分散布置的气动元件，减少管路杂乱带来的安装调试困扰。整套机构将气源处理、方向控制、执行输出、作业末端的功能高度集成在一块安装基板上，不需要用户额外搭建分散的阀组安装支架，也不用反复核对管路走向，拿到工位后只需要接入主气源就可以完成动力对接，大幅缩短现场安装的调试周期。从功能特性来看，这套系统的过滤阀组会先对输入的压缩空气做初步过滤，去除气源里携带的水分、固态杂质，避免杂质进入控制阀和执行元件内部，磨损密封件缩短元件使用寿命；集成的控制阀组可以精准控制气路的通断与换向，分别驱动旋转执行机构和直线气缸完成预设动作，旋转执行机构可以带动末端工装完成固定角度的工位转位，直线气缸则负责完成直线方向的压合、顶出或者进给动作，末端搭配的喷嘴可以在动作执行的同步或者间隔阶段喷出压缩空气，完成工件表面浮尘、加工碎屑的吹扫清理，整套动作逻辑可以通过阀组的气路连接直接实现，不需要额外搭建复杂的外部控制气路。设计思路上，整套机构优先考虑紧凑安装的需求，所有元件都沿着基板的平面做布局，管路全部采用定型的气动软管连接，走线沿着元件间隙排布，避免管路凸出基板轮廓造成安装干涉，同时将需要日常维护的过滤阀组排水口、控制阀调节旋钮布置在基板外侧方便操作的位置，不需要拆解整套机构就可以完成日常的压力调节、积水排放这类维护操作。安装边界方面，整套机构的基板为规则矩形结构，安装孔位预设在基板四个边角位置，所有外接管路的接头都布置在基板的同一侧，方便现场走线排布，整体外轮廓没有向外凸出的尖锐结构，安装时只需要预留出气缸和旋转机构的动作行程空间，不需要额外预留过大的周边安全间隙，既可以直接固定在专用工作台的台面上作为独立工位使用，也可以嵌入到小型自动化生产线的工位架上，作为整线的一个功能单元配合其他工序完成作业，气路接口采用通用的快插接头规格，和市面上常规的气动软管可以直接适配，不需要单独定制转接接头。
