卫生棉条压印输出执行机构设计

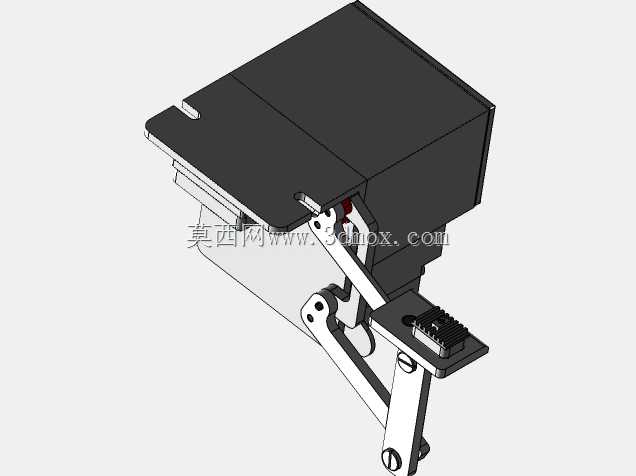

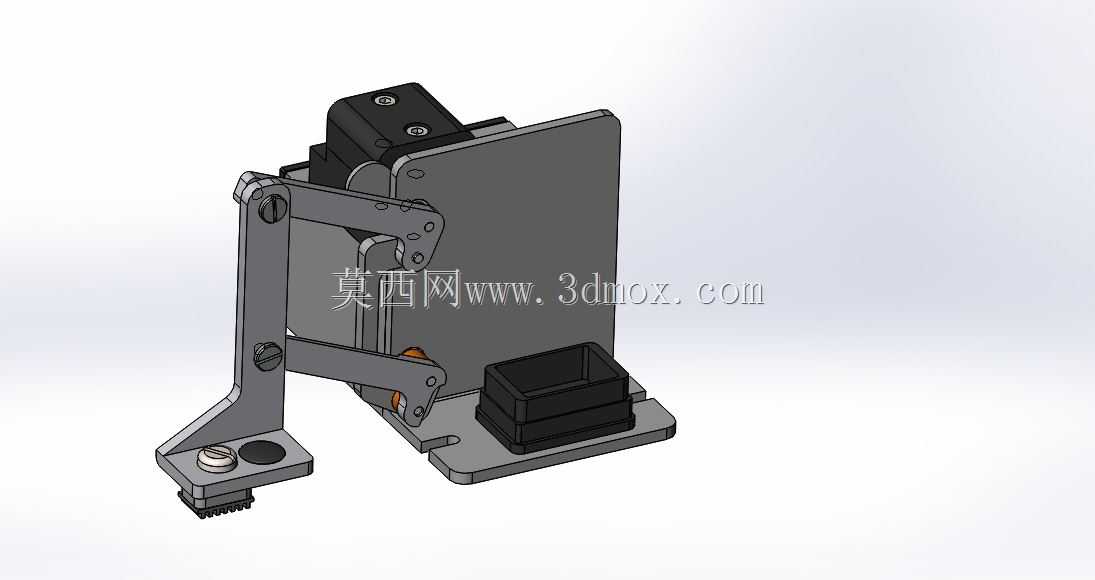

该结构为卫生棉条生产环节中用于棉条端面标识压印的专用执行机构，主要应用于一次性卫生用品生产线的末端加工工位，可直接集成在连续化卫生棉条生产流水线中，完成棉条输出前的端面标识压印工序，替代传统人工盖印或滚轮滚印的加工方式，适配高速连续生产的节拍要求，能够在棉条完成裁切、定型后，精准对棉条外露端面压印品牌标识或规格标记，满足产品溯源与品牌识别的生产需求。整套机构采用立式安装布局，底部为平整的安装基板，可直接通过螺栓固定在生产线的工位架体上，整体安装边界紧凑，横向占用空间不超过常规流水线工位的预留宽度，纵向高度适配常规卫生棉条生产线的操作面高度，无需对现有生产线架体做大规模改造即可完成加装。机构核心采用连杆式传动结构，通过多组铰接连杆将动力端的直线往复运动转化为压印头的垂直下压动作，传动路径短，动作响应快，压印行程可通过连杆铰接点的位置调整进行适配，能够兼容不同厚度规格的棉条产品压印需求。压印头位于机构前端的悬臂末端，采用快拆式安装结构，可根据不同的标识图案快速更换印头，压印头旁设置有定位挡块，能够在压印动作前对输送到位的棉条进行位置限位，避免压印位置偏移。机构后侧设置有立式安装背板，用于固定驱动组件与传动导向部件，背板上预留有多组调节腰孔，可根据实际安装需求调整驱动组件的安装位置，适配不同的动力输入方案。机构右侧设置有棉条承接座，用于承接输送到位的待压印棉条，承接座采用凹槽式设计，能够刚好容纳单支定型后的棉条，避免压印过程中棉条发生移位。整套结构的运动部件均做了轻量化处理，连杆部位采用镂空设计降低运动惯量，铰接位置均设置有耐磨衬套，能够长时间承受高频往复运动的磨损，适配生产线长时间连续运行的工况需求，压印力度可通过动力端的输出参数调整，既能保证标识压印清晰，又不会因压力过大造成棉条形态变形，保障产品成型质量。
