弹簧搭扣式工业箱柜快锁结构设计

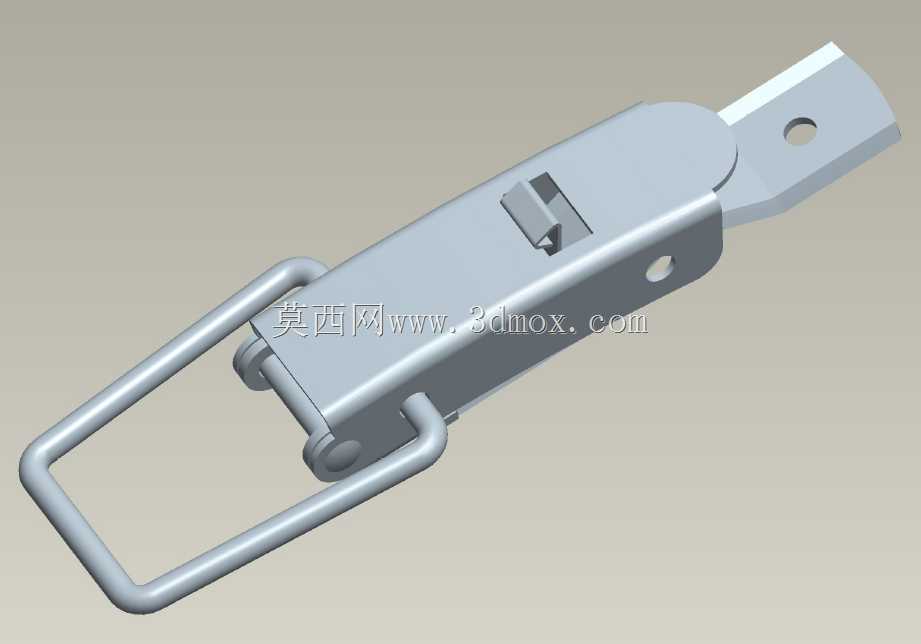

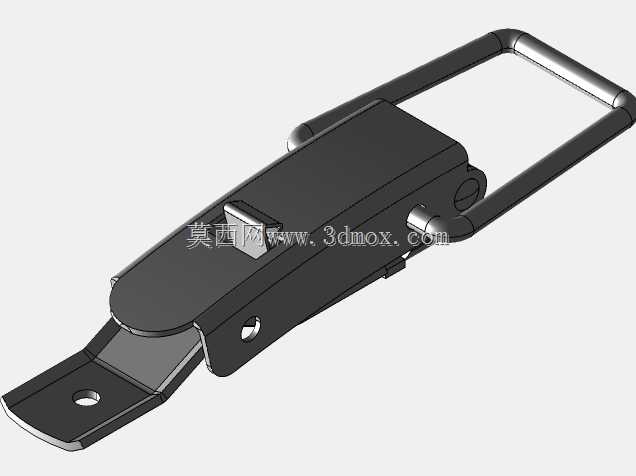

这款搭扣式快锁结构，是工业领域应用十分广泛的机械式锁紧部件，常被用于各类工业设备箱门、电气控制柜侧盖、物流周转箱上盖、小型机械设备检修舱门、户外防护箱体等场景的快速开合锁紧，相比传统螺纹锁具，它无需借助额外工具，徒手即可完成开合操作，能大幅提升日常设备检修、物料存取的操作效率，在需要频繁开启闭合的箱体结构上实用性极强。从功能特性来看，这款搭扣采用弹簧预紧式锁紧原理，扣合过程中弯制的金属拉环会带动锁体产生弹性形变，扣合到位后弹簧的回弹力会持续提供锁紧拉力，让搭扣牢牢勾住配套的锁钩座，即便设备运行过程中产生持续振动，搭扣也不会出现松脱滑脱的问题，能始终保持稳定的锁紧状态，避免箱门意外开启带来的安全隐患。锁体上预留的两个安装孔，分别位于锁体底座和锁钩端，安装时可根据箱体的壁厚、门板与框体的搭接宽度调整安装位置，适配不同厚度的金属板材、工程塑料板材的安装需求，安装边界灵活，不需要在箱体上加工复杂的配合结构，仅需通过螺丝紧固即可完成装配，大幅降低了箱体的加工难度和装配成本。在设计思路上，这款搭扣整体采用一体化冲压弯折成型工艺，主体结构使用冷轧钢板冲压后做镀锌防锈处理，拉环部分采用圆钢弯制成型，边缘全部做倒圆角处理，没有尖锐的毛刺棱角，既避免了操作时划伤操作人员的手部，也提升了整体结构的抗弯折强度，长期反复开合也不会出现金属疲劳断裂的问题。锁体上的弹性卡扣结构在搭扣处于扣合状态时会自动卡住拉环的连接轴，避免拉环受外力误碰弹起，进一步提升了锁紧的可靠性。外形方面，这款搭扣整体呈长条形结构，扣合状态下整体轮廓平整，没有突出的尖锐结构，不会在设备运输、安装过程中勾挂其他线缆或部件，整体结构紧凑，占用安装空间小，即便在狭小的设备侧边也能顺利安装使用。它的锁紧拉力适中，既可以保证箱体闭合后的密封性，配合箱体上的密封胶条使用时能有效阻挡灰尘、水汽进入箱体内部，也不会因为锁紧力过大导致开合操作费力，普通操作人员单手即可顺利完成解锁和扣合动作，适配各类中小型工业箱体的使用需求。
