越野拖车专用钢制滑动锁扣结构设计

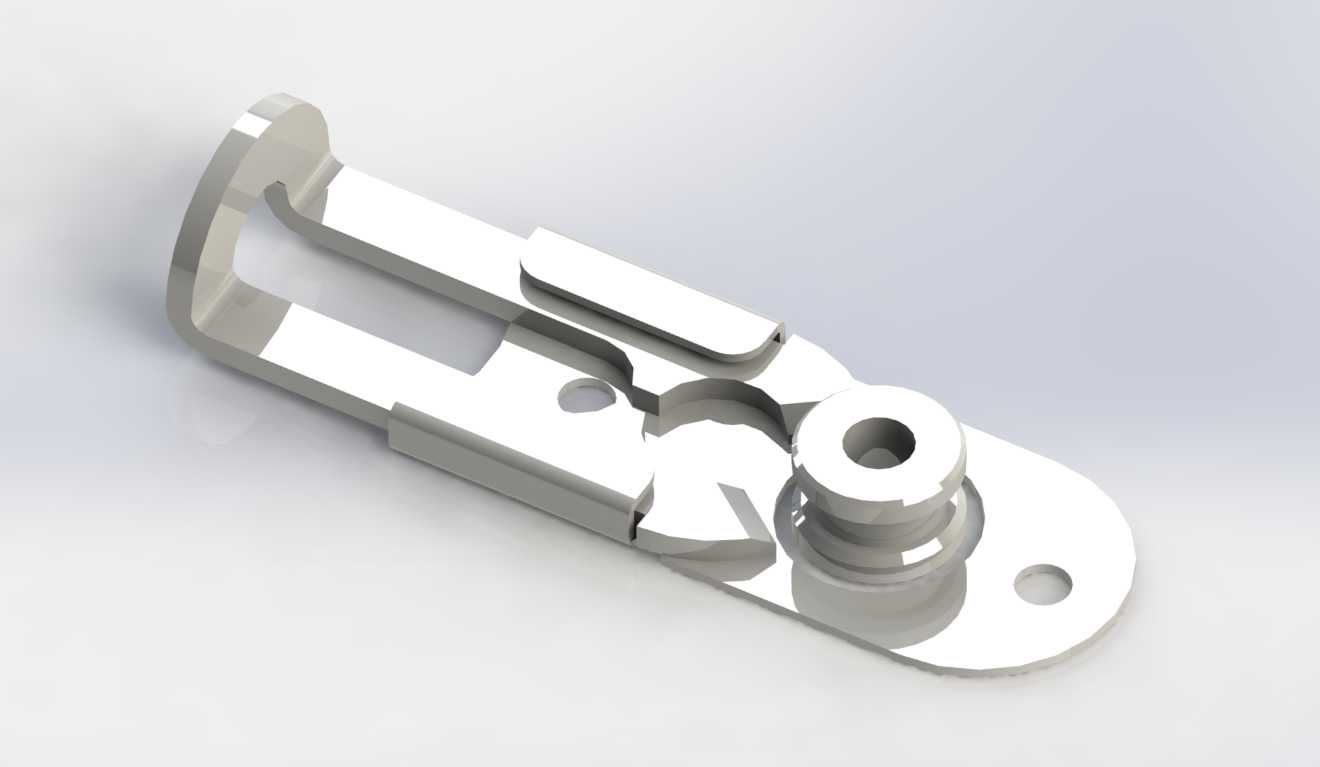

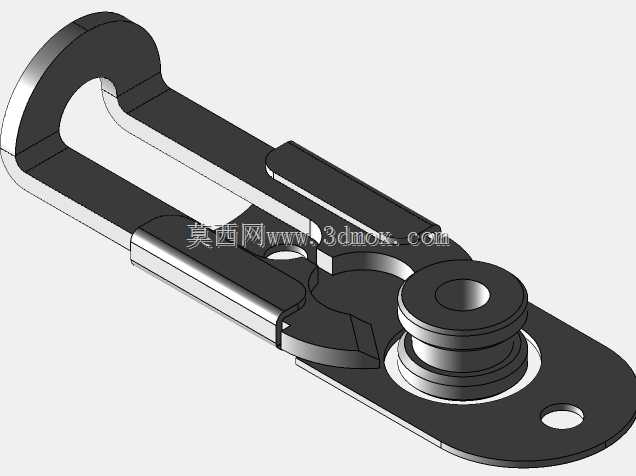

这款滑动锁扣主要应用于公路行驶场景下的越野拖挂车辆，作为外购配套的功能连接件，承担着拖挂连接部位快速锁止、可靠限位的核心作用，是保障越野拖车在非铺装路面、颠簸路况下行驶安全的关键五金部件。在实际使用场景中，该锁扣可配合拖车挂接基座完成挂接后的滑动锁止操作，避免车辆行驶过程中因震动、冲击导致挂接结构松脱，同时支持快速解锁操作，满足拖车频繁挂接、脱卸的使用需求。从功能特性来看，该锁扣采用一体化钢制基材加工，表面做防锈钝化处理，适配户外复杂气候环境下的使用要求，整体结构集成了滑动导轨、锁止卡槽、安装定位孔、铰接轴座多个功能区域：长条形滑动槽为锁舌提供稳定的滑移行程，确保锁止和解锁过程中动作顺畅无卡滞；中部的异形锁止卡槽可与挂接件上的锁销精准配合，锁止后可承受多方向的冲击载荷，避免意外脱开；端部的带凸台轴座用于安装转动压片，锁止到位后压片可自动卡入限位位置，形成双重锁止防护；底板上的两个安装孔分别承担主受力固定和辅助定位的作用，安装时可通过螺栓将锁扣整体固定在拖车挂接架的预设安装面上，安装边界需保证锁扣滑移方向与挂接件的插拔方向保持平行，预留足够的滑移操作空间，避免周边结构件干涉锁舌的动作行程。设计过程中充分考虑了越野场景的载荷特性，整体壁厚做了加厚处理，所有受力棱边均做圆弧过渡避免应力集中，滑动接触面的公差配合经过优化，既保证滑移顺畅，又不会因间隙过大产生旷量异响，锁止行程的设计兼顾了操作便捷性和锁止可靠性，解锁时只需扳动压片即可推动锁舌沿滑轨滑移完成解锁，操作力度适中，单人即可快速完成挂接或脱卸操作。外形上整体采用扁平化布局，没有突出的尖锐结构，安装后不会与拖车的其他外挂部件产生刮碰，不锈钢材质的选用也让部件在长期户外使用过程中不易锈蚀，减少后期维护保养的成本，能够持续稳定地承担锁止防护功能。
