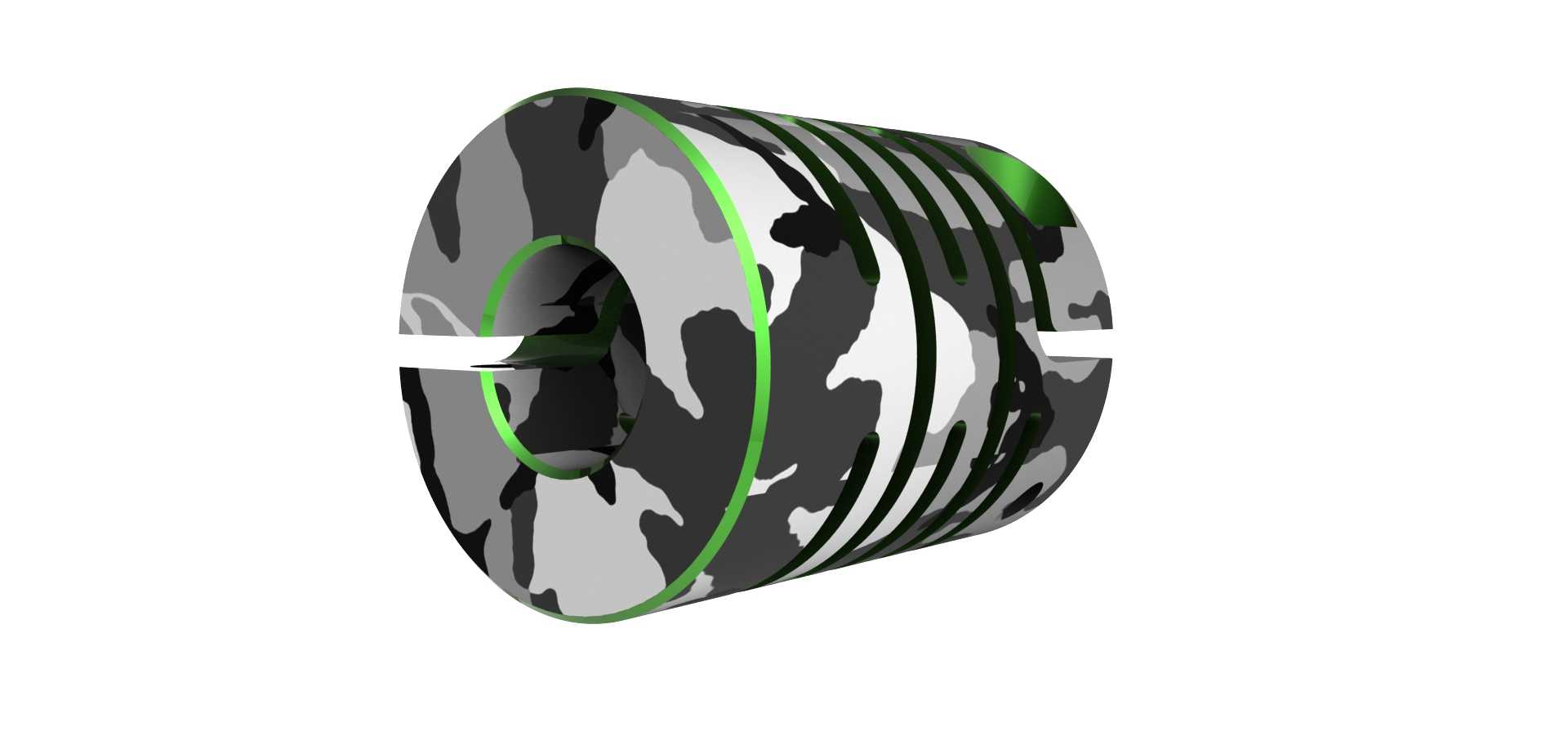

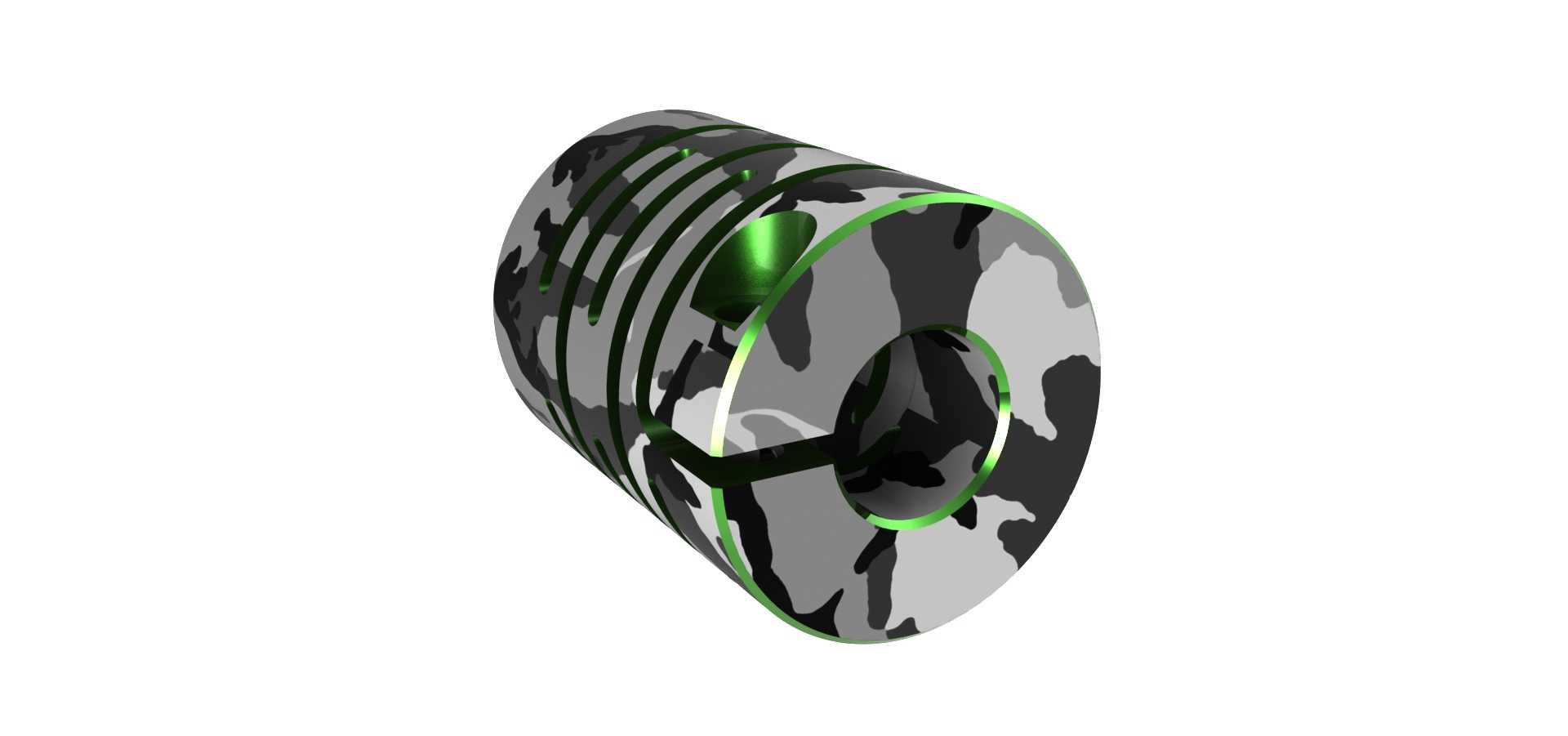

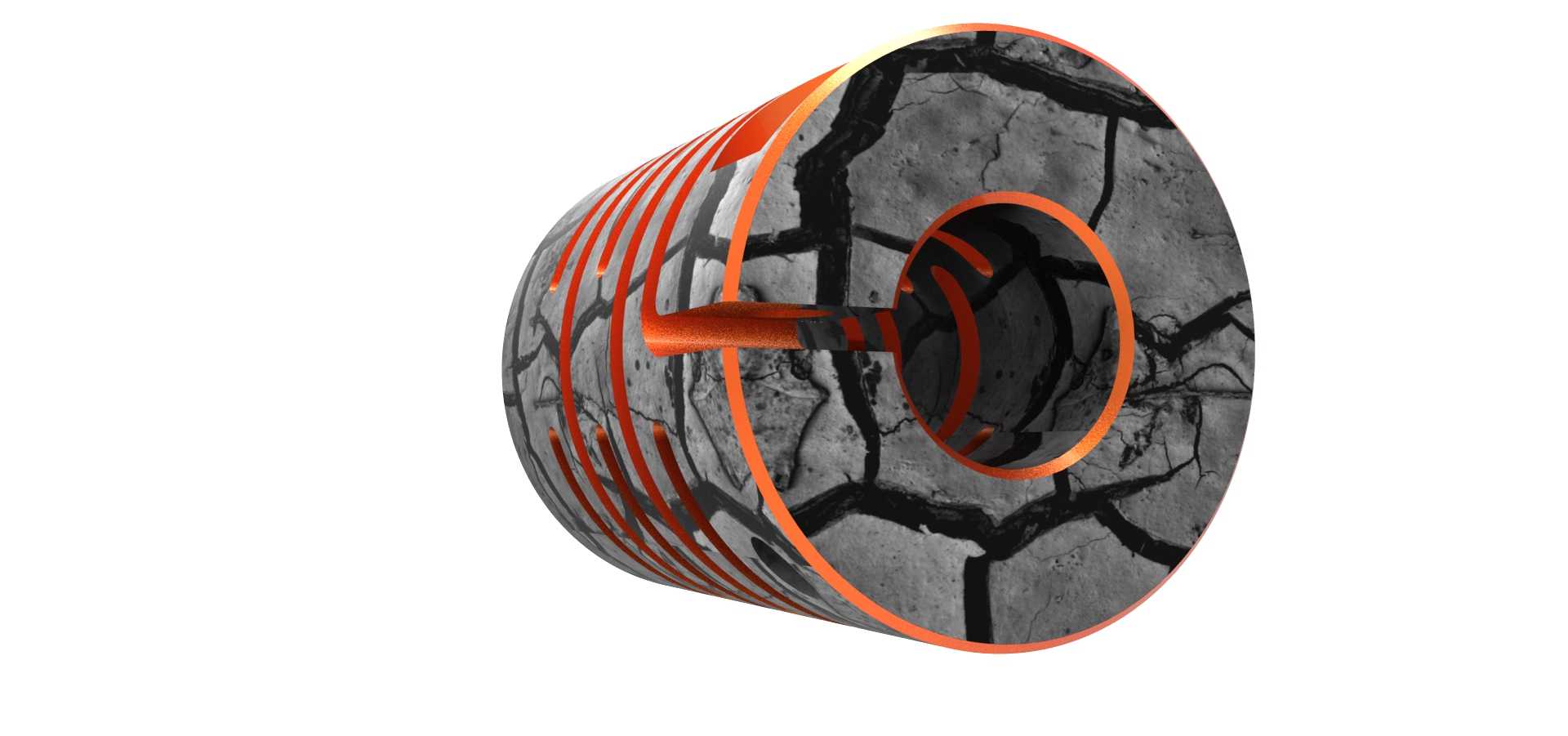

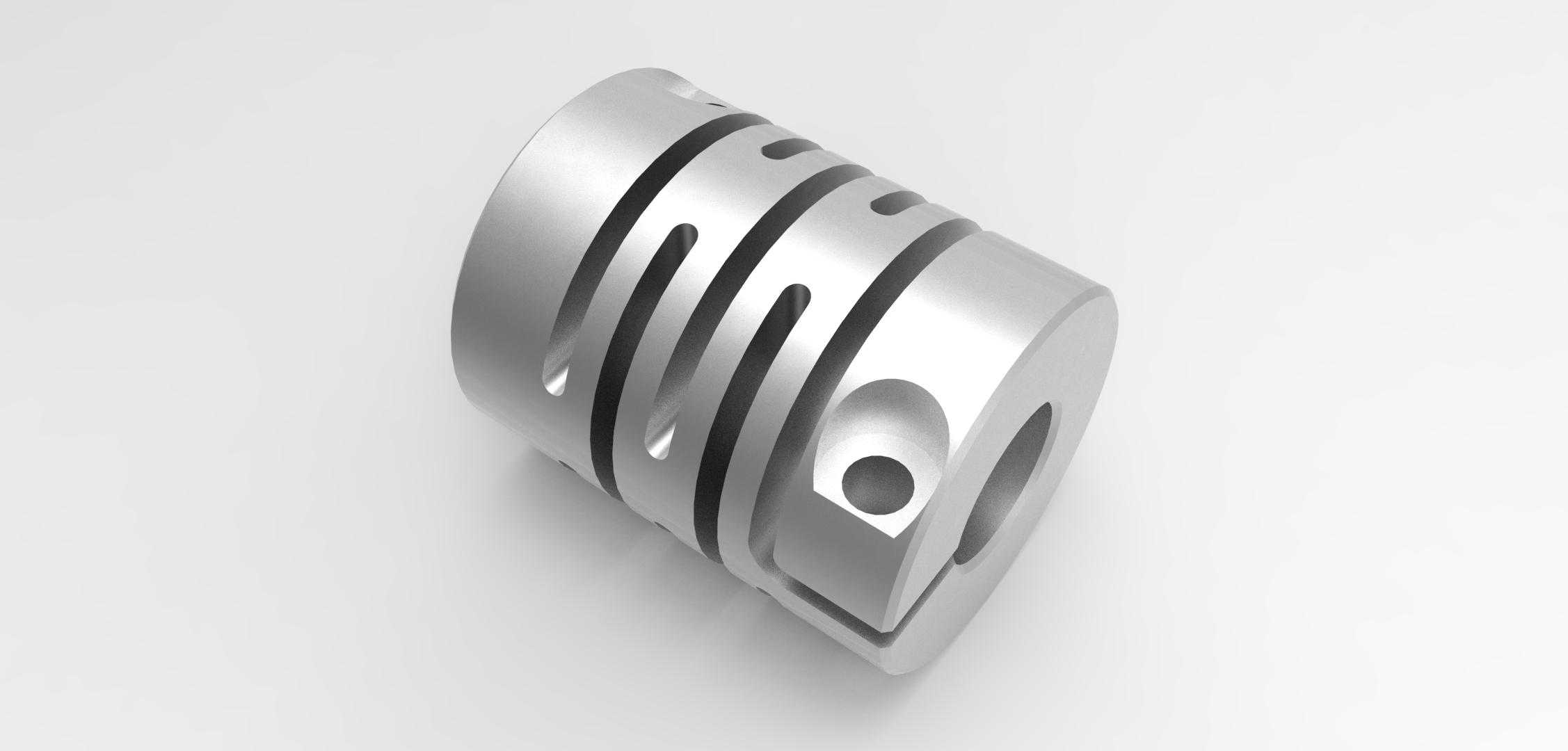

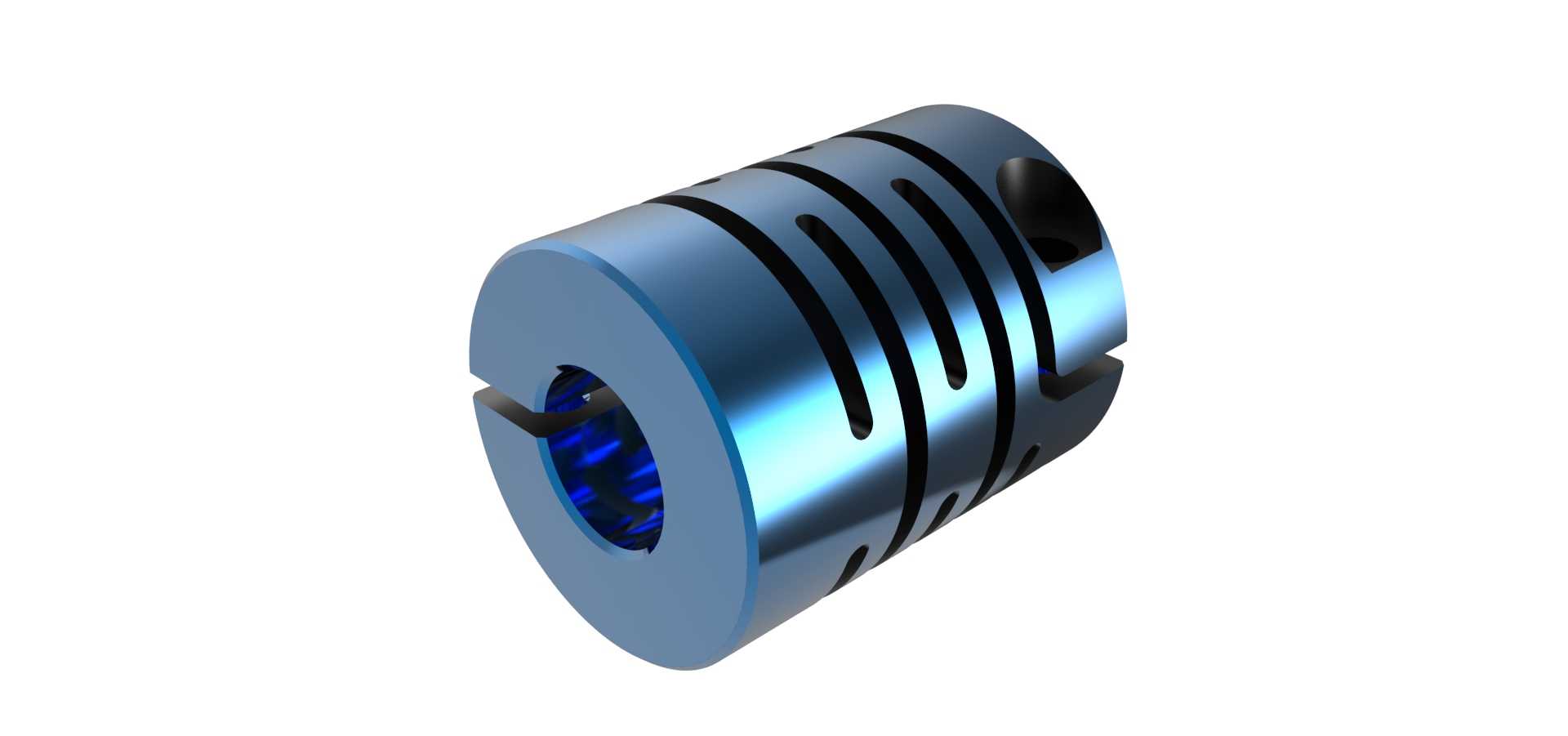

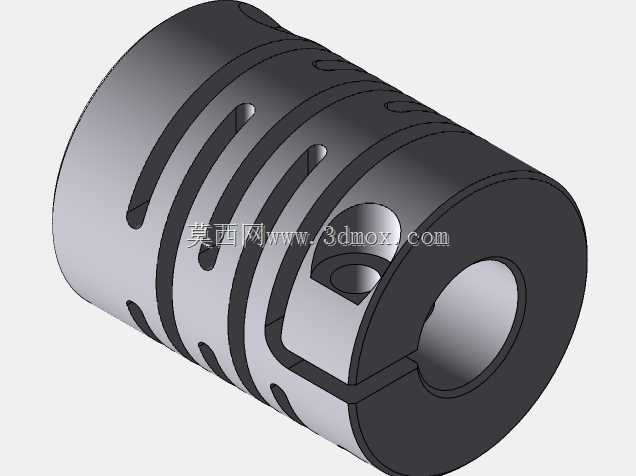

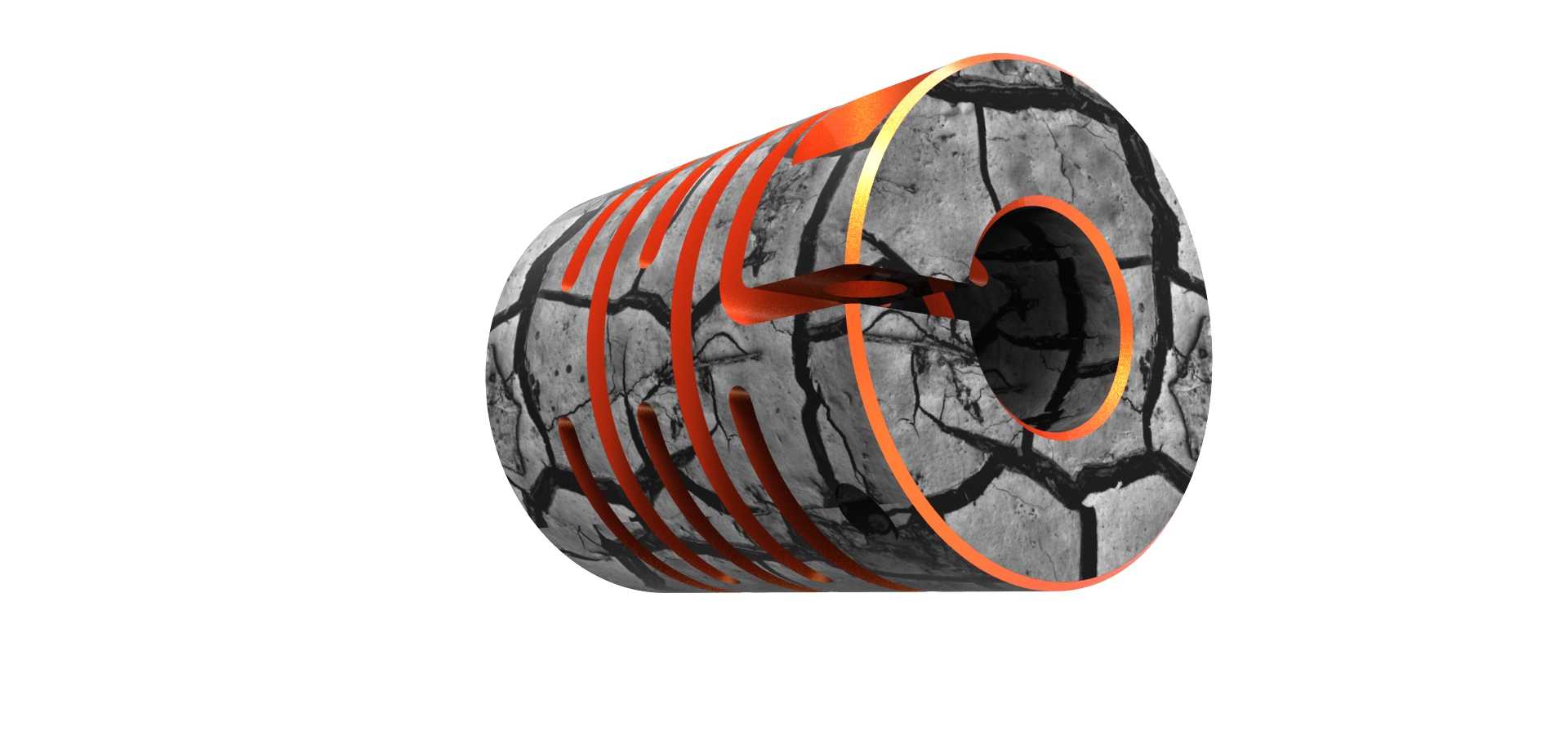

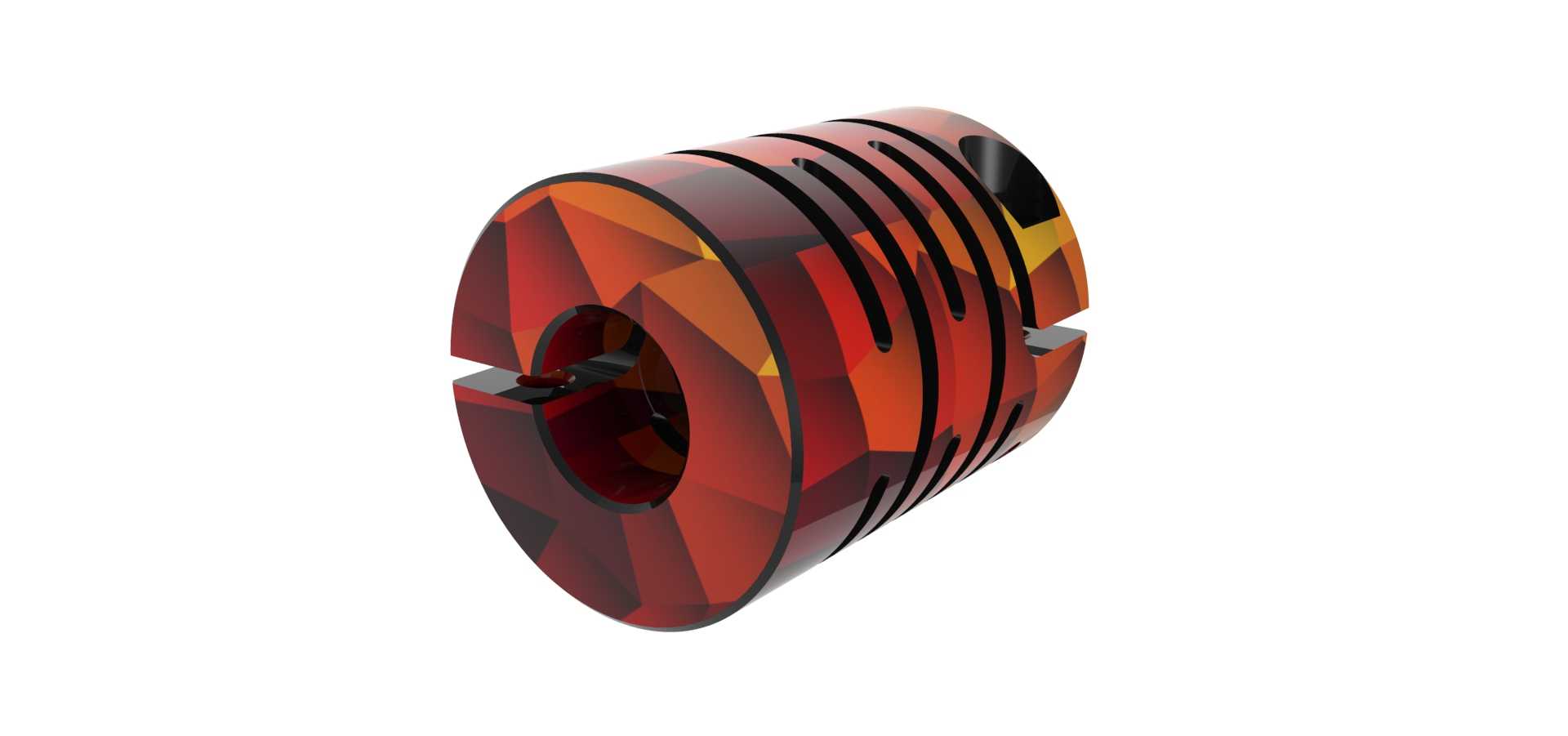

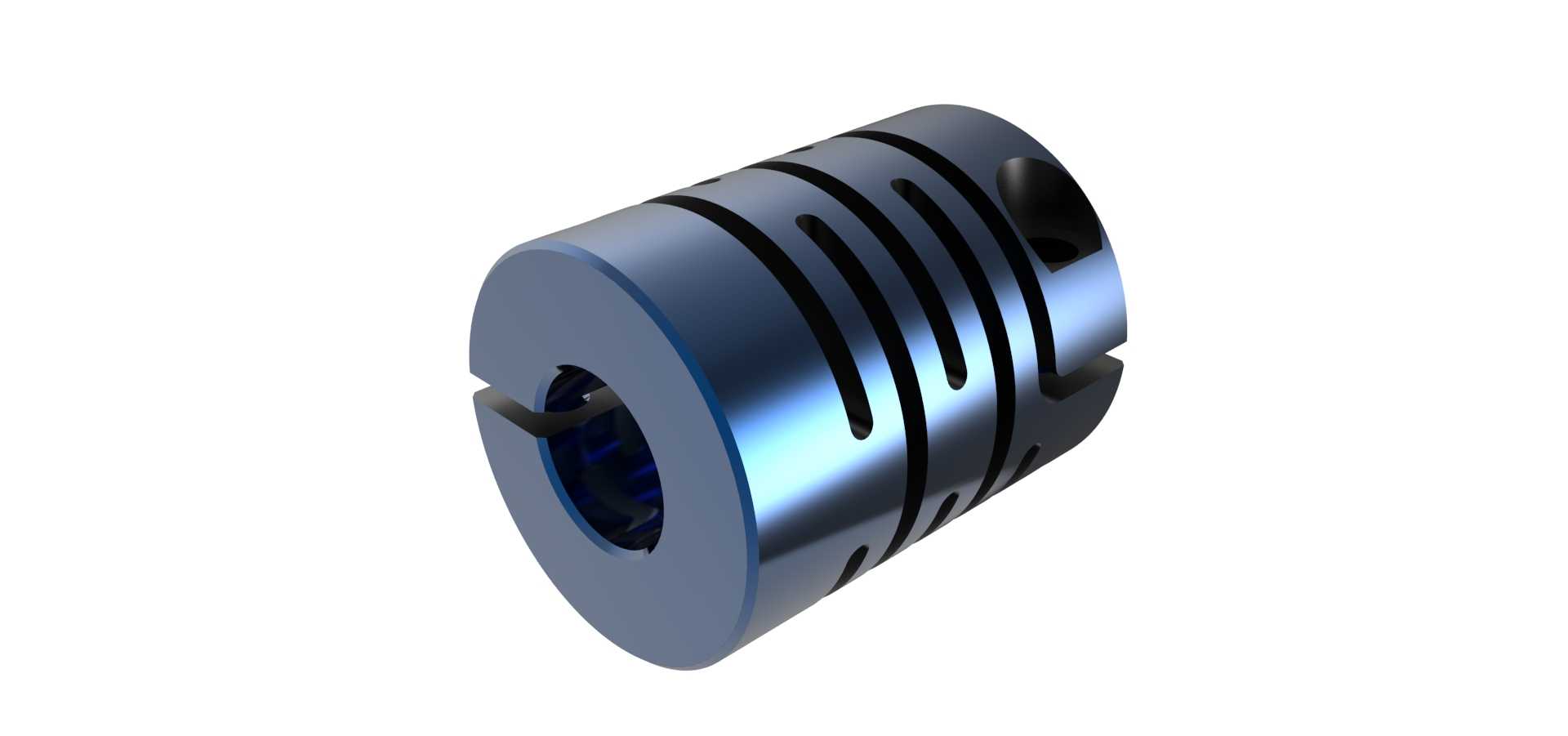

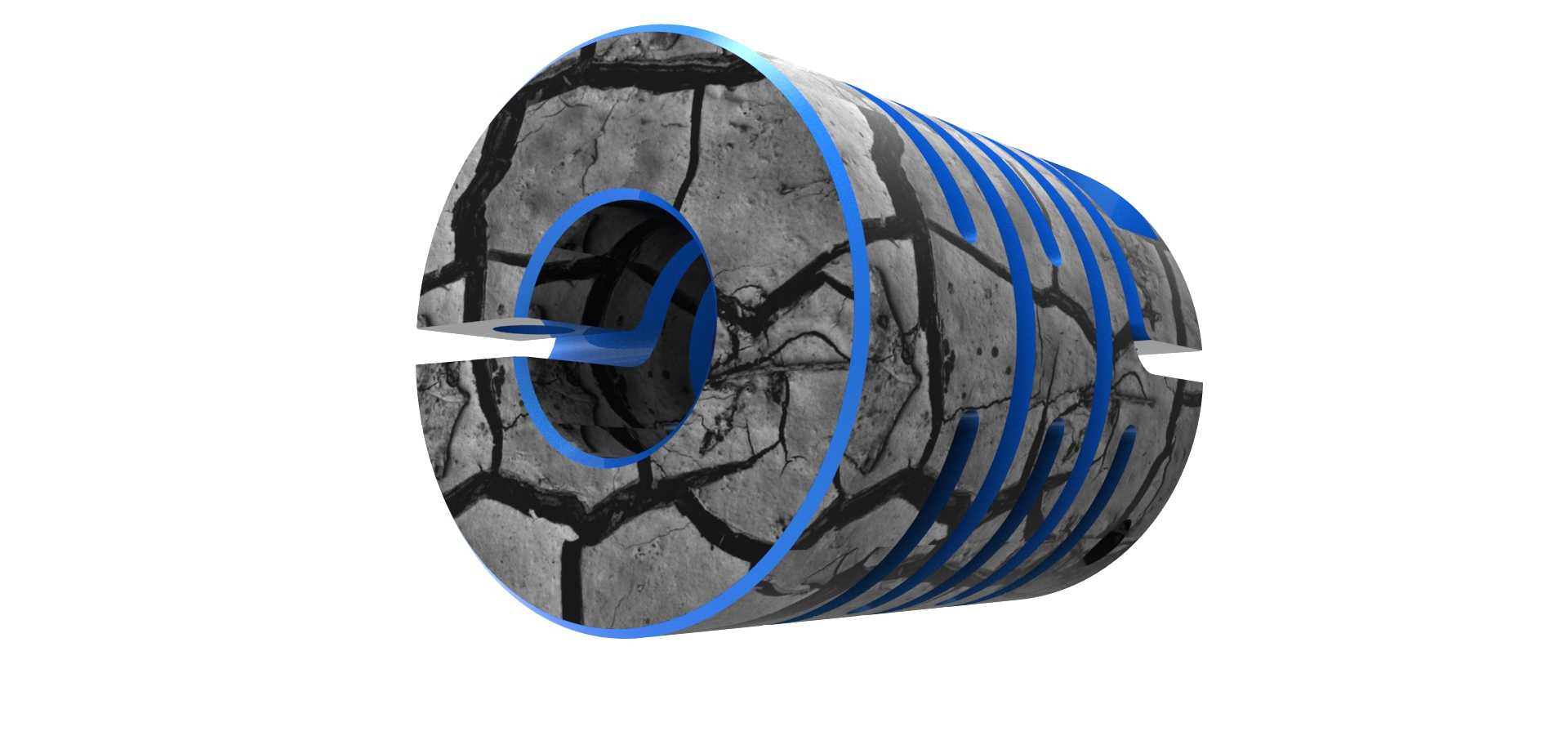

铝合金平行沟槽弹性梁式联轴器结构

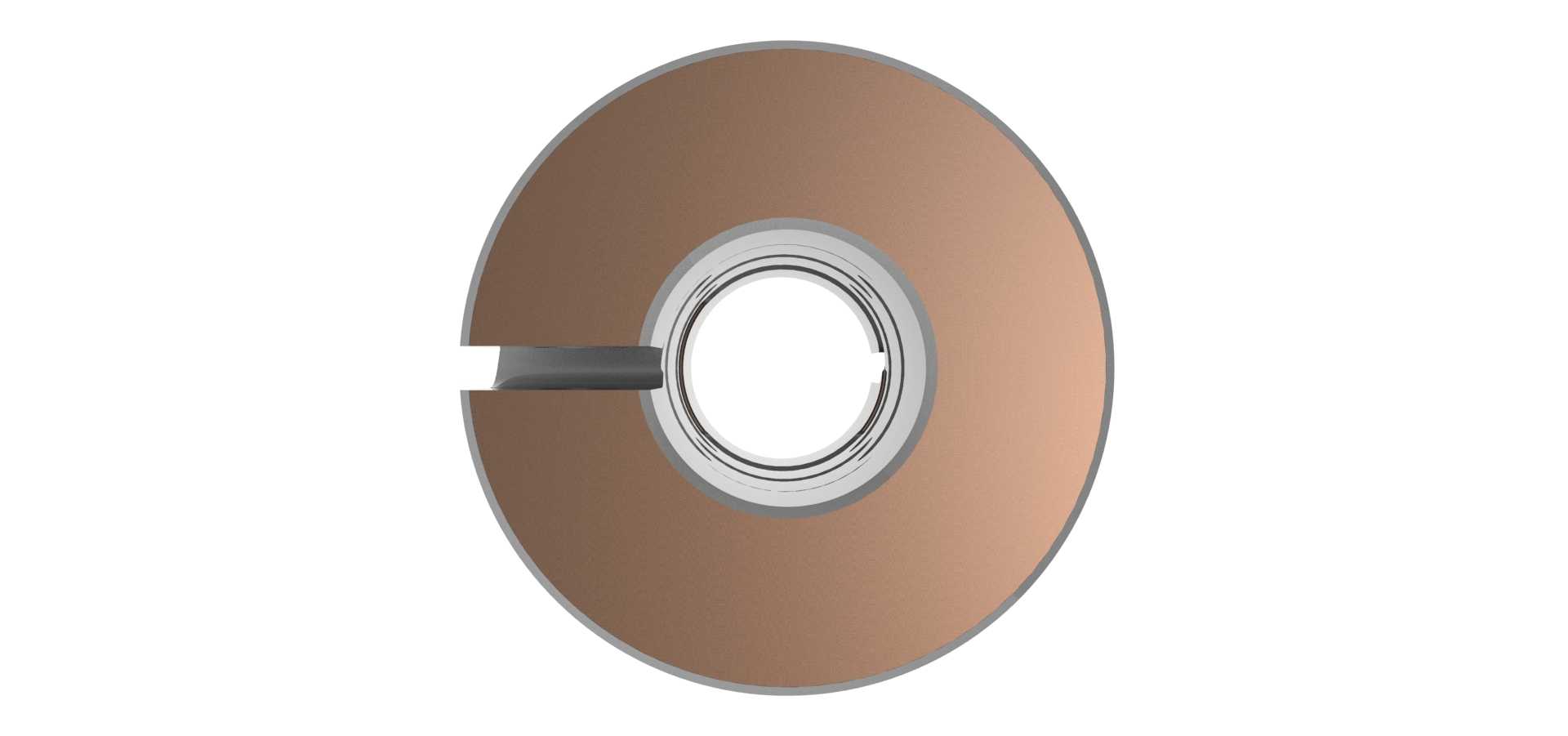

这款平行沟槽式弹性联轴器，是中小功率精密传动场景中应用极为广泛的轴系连接件，整体采用一体化铝合金棒料切削加工成型，无多余拼接装配结构，从根源上消除了装配间隙带来的传动回差，能够在高速运转工况下保持稳定的传动精度。从实际应用场景来看，这类联轴器常被部署在伺服电机、步进电机与负载端的连接位置，覆盖3C自动化装配线、小型输送设备、精密检测仪器、办公自动化设备、小型数控机床进给轴等对传动同步性有一定要求，同时存在轻微安装对中偏差的传动链路中，用来补偿两轴连接时产生的径向、角向与轴向偏移，避免轴系因强制对中产生额外的弯曲应力，延长轴承、电机轴等核心传动部件的使用寿命。从功能特性来看，平行排布的螺旋沟槽结构是这款产品的核心设计，连续的切槽让联轴器本体具备均匀的弹性形变能力，既可以在传递额定扭矩时保持足够的扭转刚性，保证传动端的动作响应速度，又能在轴系出现不对中情况时通过自身的弹性形变吸收偏差，同时还能缓冲电机启动、急停瞬间产生的冲击载荷，降低传动过程中的振动与噪音。和传统的刚性联轴器相比，它不需要安装时做到极高的对中精度，大幅降低了现场装配的调试难度，也减少了后期运维过程中因对中偏移导致的设备故障概率。从设计思路来看，这款联轴器采用单一件整体加工的方案，没有使用弹性体、紧固件等额外配件，不存在长期使用后弹性件老化、紧固件松动的问题，运维成本极低；沟槽的宽度、数量与排布角度经过反复校核，在保证弹性补偿能力的同时，兼顾了扭转刚性，不会因为过度形变导致传动滞后。两端的轴孔采用夹紧式安装结构，侧面设置锁紧螺钉孔，安装时只需将两端轴分别插入对应轴孔，拧紧锁紧螺钉即可完成固定，不需要额外的轴向固定结构，拆装十分便捷。从安装边界来看，这类联轴器的外径、长度尺寸与额定扭矩、允许轴径范围形成标准化的参数匹配，选型时只需确认两端连接轴的轴径、传动链路的额定扭矩、最高运转转速，即可匹配合适的规格，安装时仅需预留出联轴器本身的轴向长度空间，不需要额外预留过大的装配余量，径向占用空间紧凑，非常适合安装空间受限的小型精密设备。轴孔的加工精度严格控制公差范围，能够和标准直径的电机输出轴、负载输入轴形成紧密配合，避免运转过程中出现轴孔打滑、空转的问题，保证扭矩传递的可靠性。
