飞机起动机传动小齿轮轴结构设计

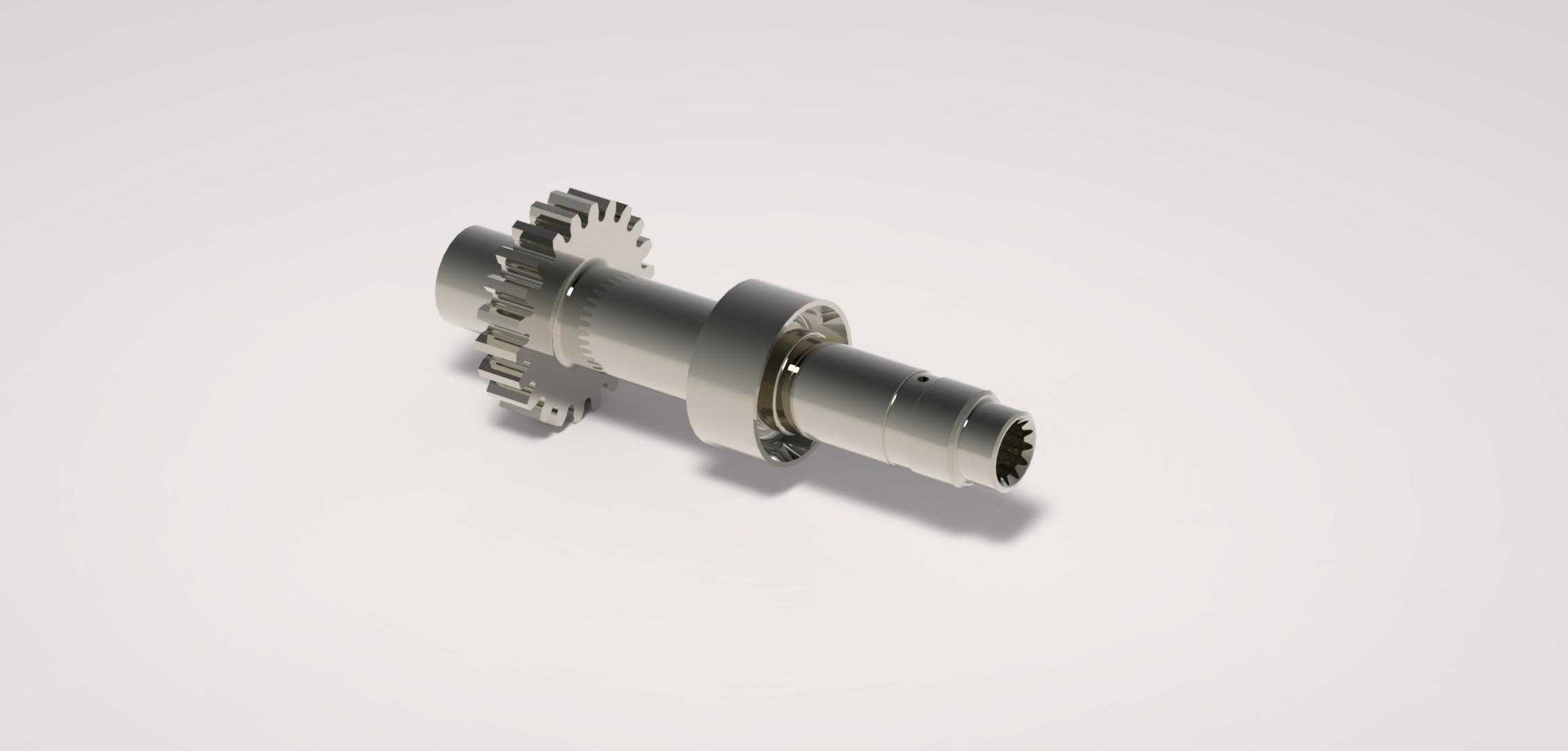

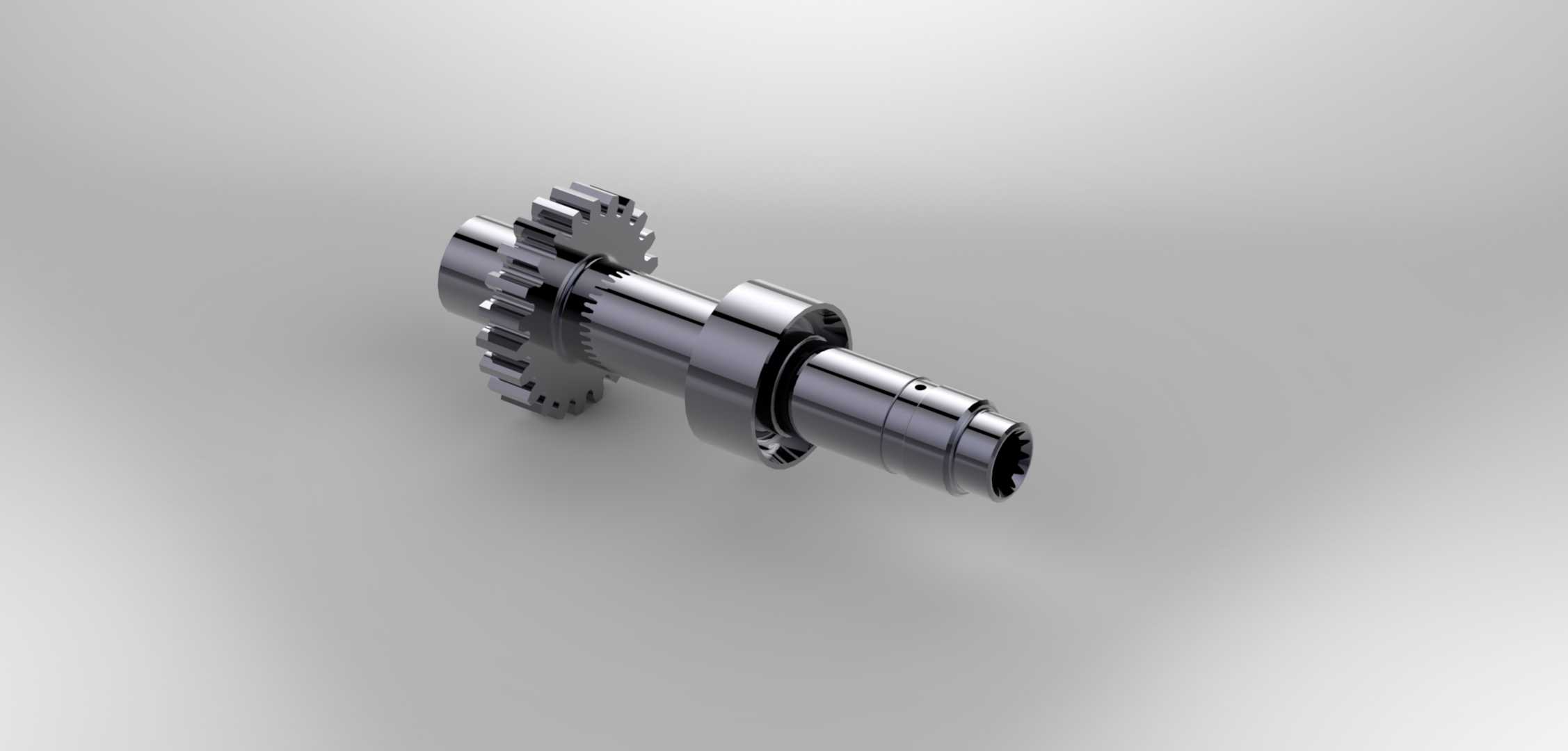

这款小齿轮轴是航空起动机内部的核心传动承载零件，主要承担起动机输出端与发动机主传动链路之间的扭矩传递作用，在航空动力启动工况下，需要在短时间内承受高转速冲击与瞬时大扭矩载荷，是保障起动机可靠啮合、平稳输出动力的关键结构件。从结构设计逻辑来看，零件采用一体化轴齿集成布局，将传动齿轮与支撑轴身做整体加工，避免了分体式装配带来的同轴度误差与连接松动风险，适配航空部件高可靠性、低冗余重量的设计要求。轴身沿轴向依次布置了齿轮啮合段、轴承支撑位、限位轴肩、花键连接端几个功能区段，各段之间通过圆角过渡降低应力集中系数，在满足强度要求的前提下尽可能缩减非承载区域的轴径，控制零件整体重量。齿轮段采用渐开线齿形设计，齿向做了适配啮合工况的修形处理，能够在高速啮合时降低齿面接触应力，减少启动瞬间的冲击载荷带来的齿面损伤，齿端加工有导入倒角，保证与配对齿轮啮合时能够平顺滑入，避免打齿故障。支撑轴颈的尺寸公差与形位公差严格匹配配套轴承的内圈安装要求，圆柱度、同轴度公差控制在微米级，保证高速旋转时的动平衡性能，避免运转过程中出现异常振动。限位轴肩的端面垂直度经过严格管控，作为轴承安装的轴向定位基准，能够精准控制轴承的轴向位置，保证整个传动链路的装配间隙符合设计要求。末端的内花键结构用于与起动机的输出端连接，花键齿的定心精度直接影响动力传递的平稳性，设计时采用小径定心方式，保证花键配合的同轴度，能够均匀传递大扭矩，避免局部应力过大导致的花键磨损。从安装边界来看，零件的轴向安装尺寸由两端支撑轴承的安装位间距决定，径向最大轮廓尺寸为齿轮齿顶圆直径，装配时需要保证齿轮段与壳体内部的避让空间留有足够的安全间隙，避免运转时齿顶与壳体发生剐蹭。在实际应用场景中，这类齿轮轴工作时的瞬时转速可达上万转，启动过程中承受的扭矩波动较大，因此设计时在轴身的应力集中区域做了强化处理，通过结构圆角优化、表面硬化处理提升零件的疲劳强度，满足航空部件长寿命、高可靠性的使用要求。建模过程中需要重点管控各功能段的同轴度基准、齿形参数、花键参数的准确性，保证生成的三维模型能够直接用于后续的工程图输出、装配干涉检查以及有限元强度校核，为零件的加工工艺编制、装配工装设计提供精准的数字依据。
