双排滚子链条式物料输送设备结构

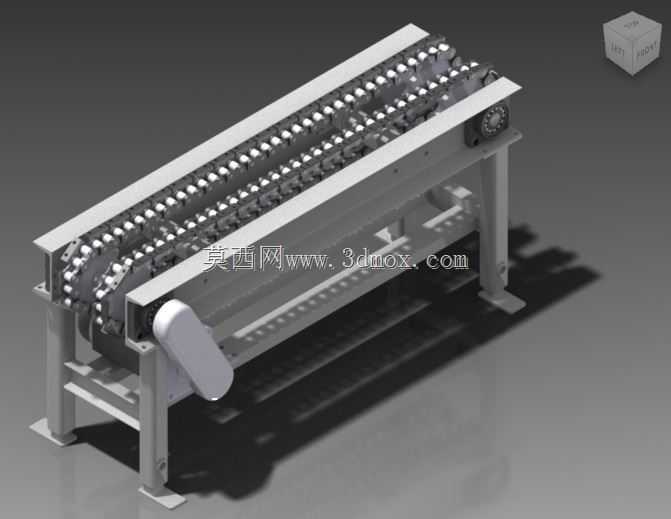

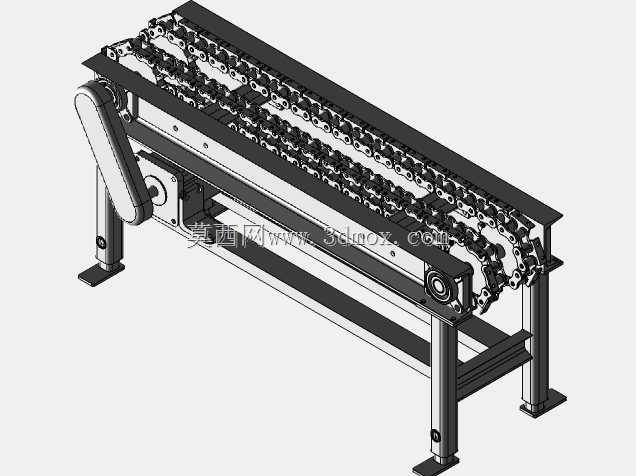

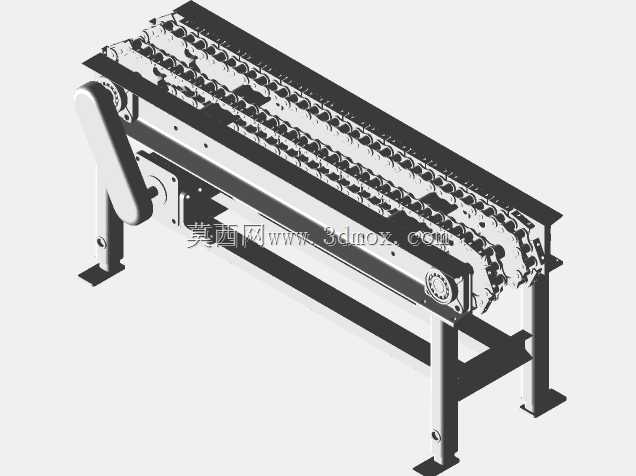

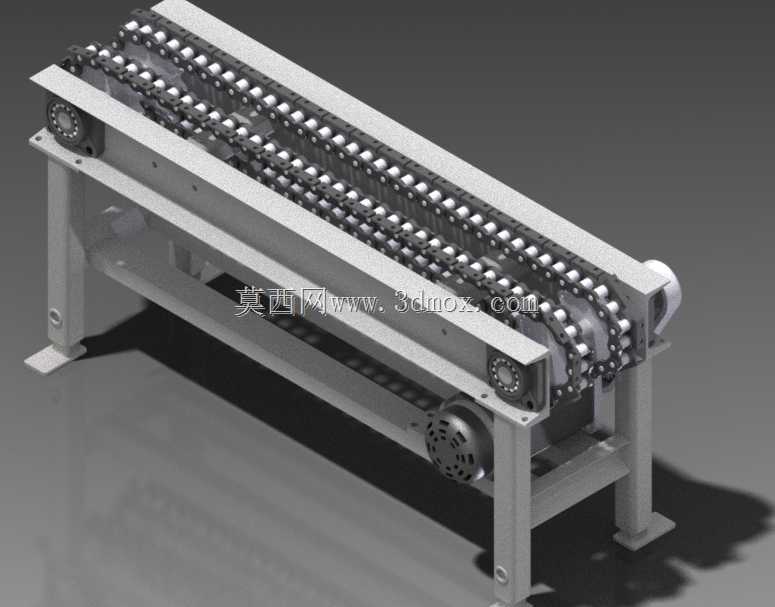

该链式输送设备主要面向生产制造车间的工件中转、工序间物料流转场景设计，可适配五金加工、汽配生产、家电组装等多类离散制造产线的物料输送需求，能够承载规则形态的托盘类工件、盒装零部件以及中小型金属加工件，可对接加工中心工位、装配工位、检测工位完成物料的自动传递，替代传统人工搬运模式，大幅降低产线物流的人力投入，同时减少人工转运过程中出现的工件磕碰、流转错序问题。设备采用双排精密滚子链条作为核心承载输送构件，链条沿机架长度方向平行布置，两排链条间距可根据常规输送托盘的宽度做适配调整，输送面保持水平状态，运行过程中链条与工件托盘底部直接接触，依靠链条与托盘间的摩擦力带动物料平稳前移，不会出现皮带输送常见的打滑、跑偏问题，可适配有少量切削液、油污附着的工件输送场景，耐磨损性能远优于常规皮带输送结构。驱动端采用减速电机直连主动链轮的传动方案，电机布置在设备进料端的侧下方位置，通过链轮啮合将动力传递至主动轴，主动轴两端同步驱动双排链条运转，保证两侧链条运行线速度完全一致，避免托盘在输送过程中出现偏移卡滞。机架采用标准型钢焊接成型，底部设置四个可调式支撑脚，可根据现场地面平整度调整支撑高度，保证设备整体处于水平安装状态，支撑脚与地面接触面积充足，设备满负载运行时不会出现晃动移位。设备整体结构采用模块化设计思路，主动链轮组件、从动张紧链轮组件、链条导轨、机架支撑均可单独拆分维护，从动端设置螺杆式张紧机构，可根据链条长期运行后的磨损伸长量调整张紧行程，无需拆解整体机架即可完成链条张紧度调节，大幅降低后期运维的工作量。设备的安装边界可根据产线布局需求做长度方向的定制调整，标准段机架宽度适配主流工业托盘尺寸，输送面高度可对接常规作业平台的高度要求，无需额外增设过渡衔接结构即可嵌入现有产线布局，设备侧边预留传感器安装位，可按需加装光电检测元件实现工件到位检测、启停联动控制，适配自动化产线的无人化运行需求。
