家用供水增压泵带压力控制单元结构

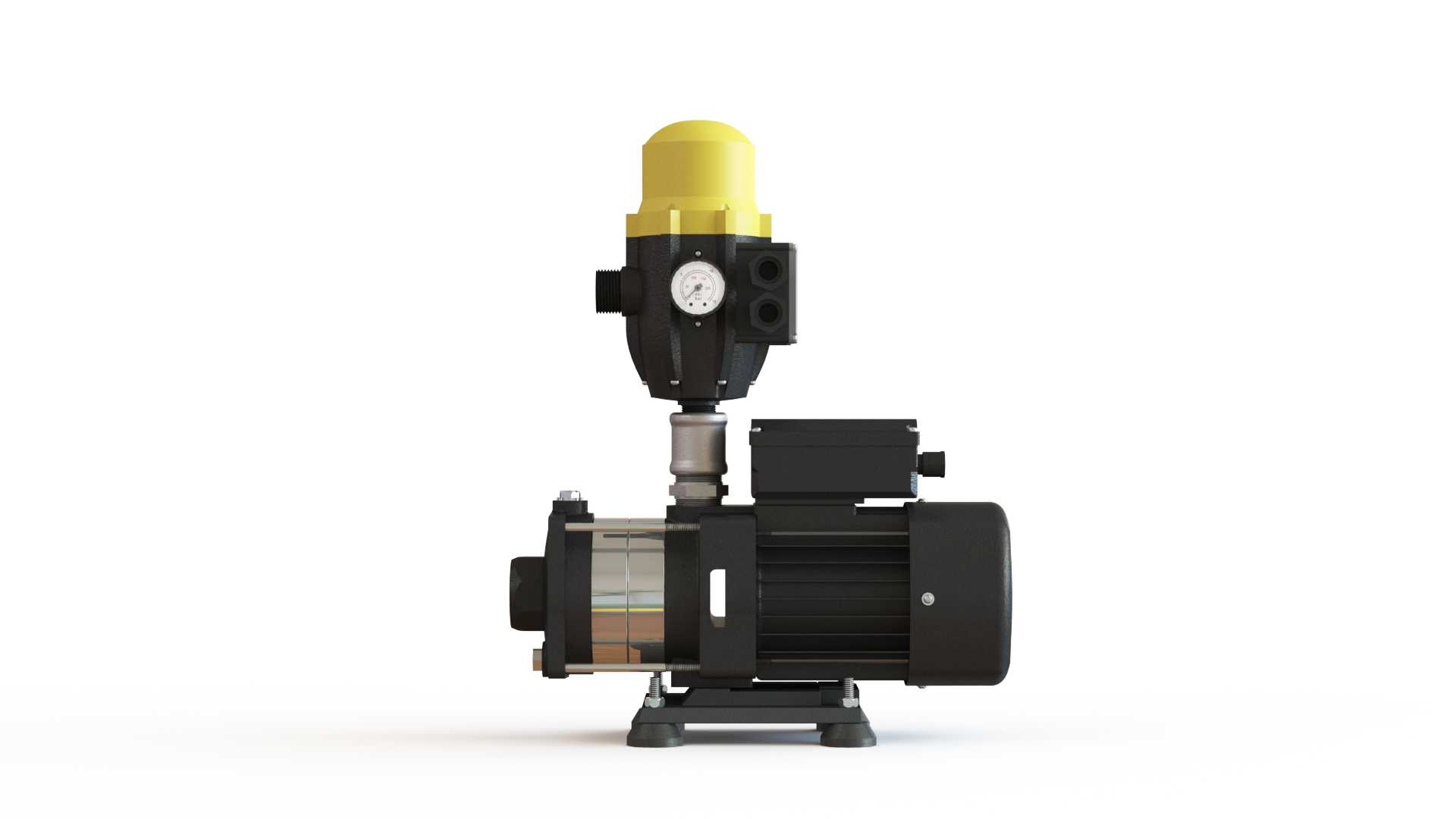

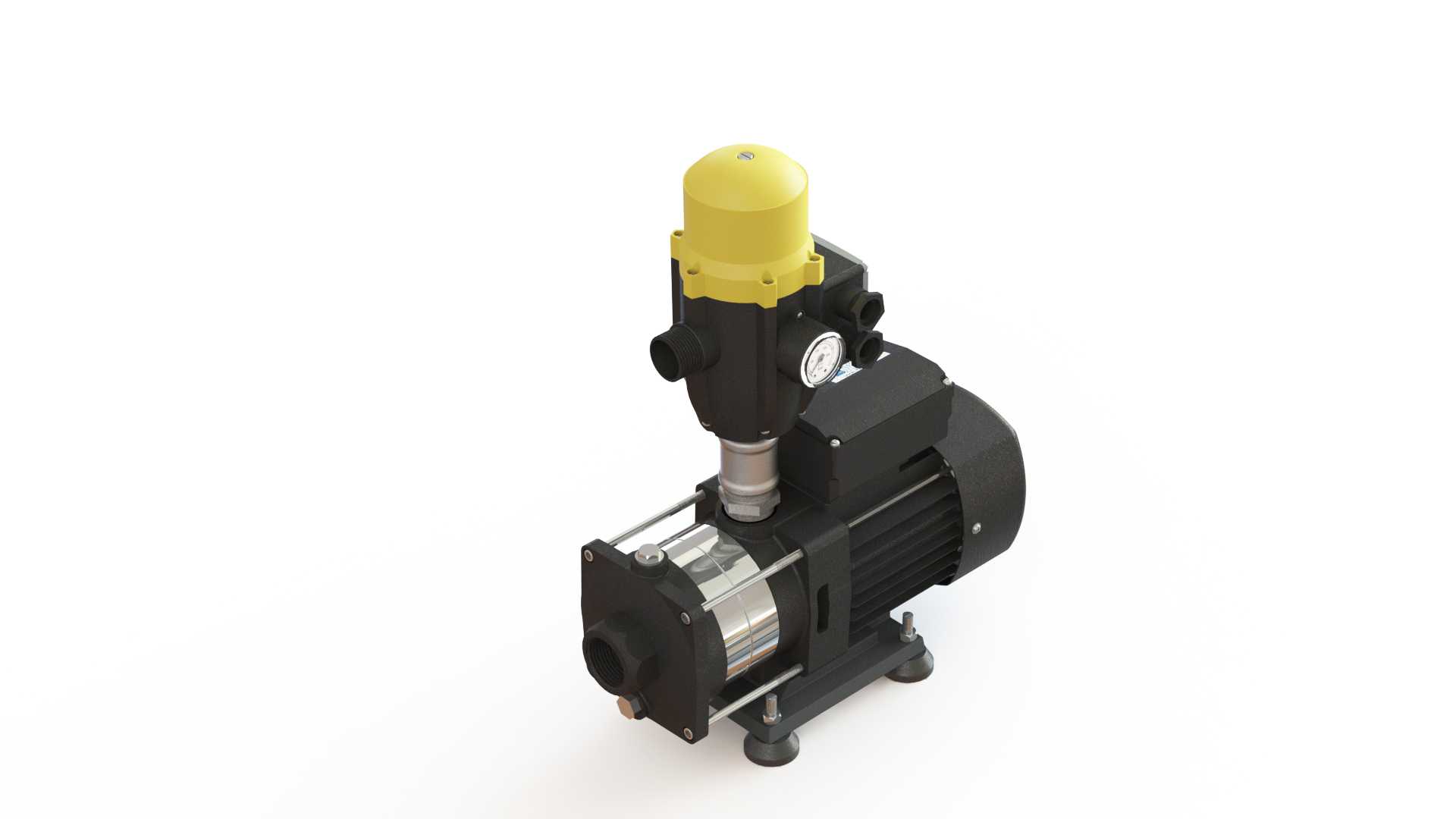

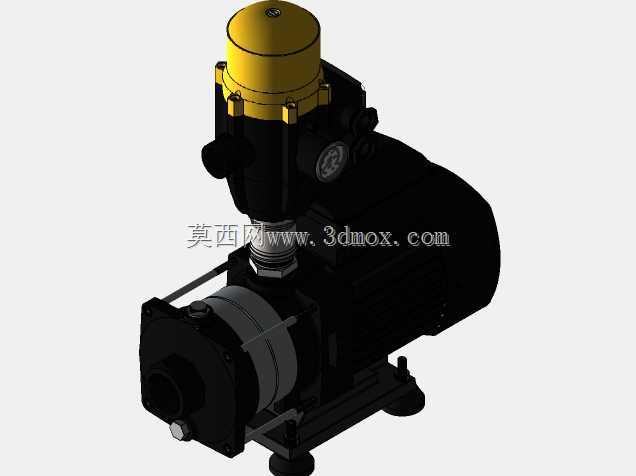

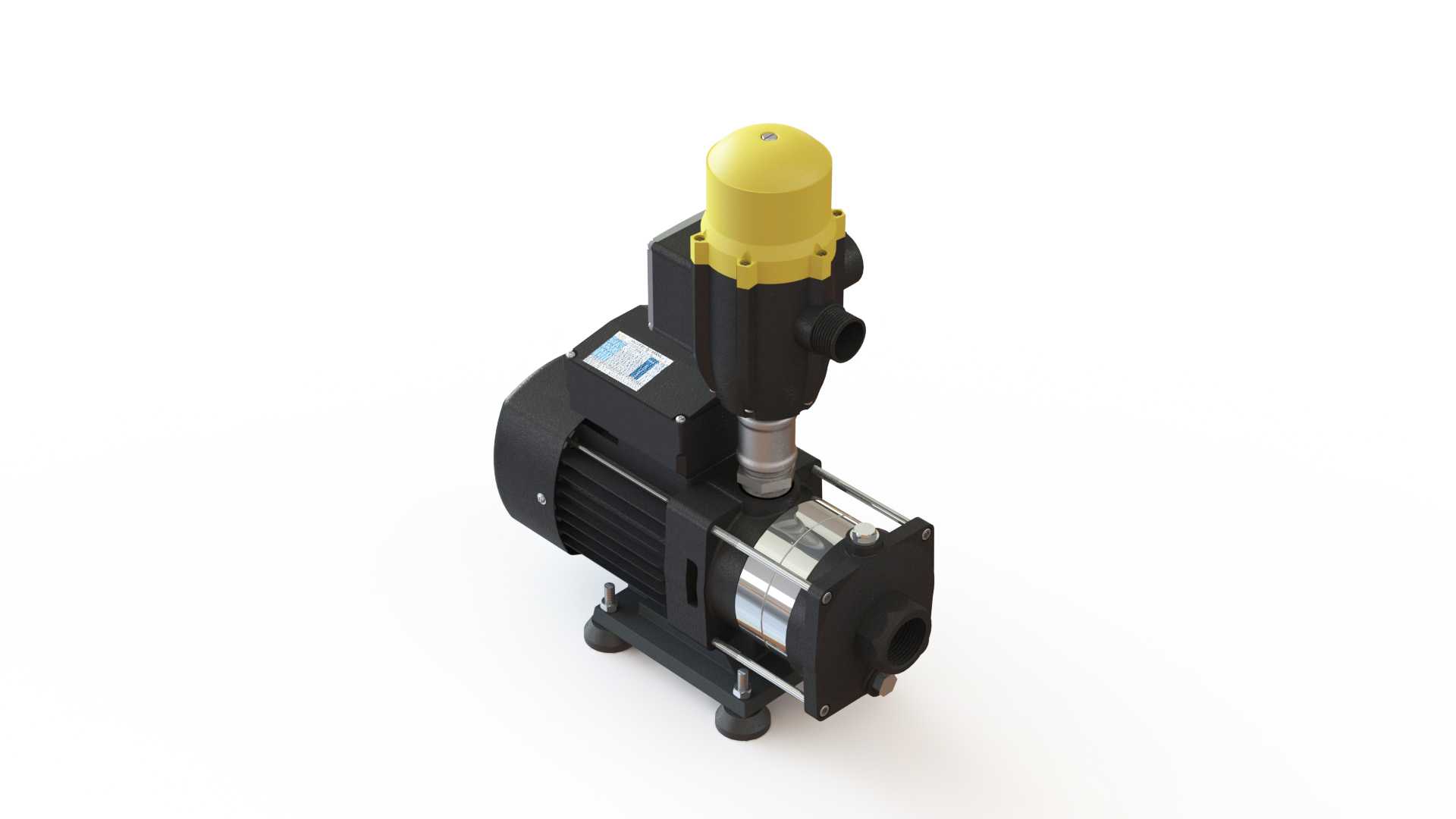

这款带压力控制单元的增压泵，主要面向家庭供水、小型商用供水场景设计，可解决高层住宅供水水压不足、复式户型多点用水水压波动、太阳能热水器进水压力不够、按摩浴缸等卫浴设备供水流量不足的实际问题，也可适配小型净水系统、小型冷却水循环系统的流体输送需求，能够在用水端开启时自动启动增压，用水端关闭后自动停机，无需人工值守操作，大幅提升日常用水的舒适度与供水稳定性。从功能特性来看，设备集成了卧式多级离心泵主体与顶部的压力传感控制单元，泵头部分采用多段式叶轮结构，相比单级叶轮泵能够在更小的体积下实现更高的扬程输出，满足多层户型的垂直供水压力需求；顶部的黄色压力罐集成了压力检测表盘与压力开关组件，能够实时监测管路内部水压，当管路压力低于设定阈值时自动接通电机电源启动增压，当管路压力达到设定上限时自动切断电源停止运行，同时压力罐自带的缓冲腔室能够吸收水锤冲击，避免管路频繁启停带来的水压抖动与管路异响，延长管路与用水设备的使用寿命。在设计思路上，这款产品采用机电一体化集成布局，将控制单元直接安装在泵体出水端上方，无需额外外接压力开关与管路配件，减少了现场安装的管路连接点，降低了漏水风险；电机部分采用卧式同轴布局，泵轴与电机轴直连传动，取消了皮带传动等中间传动结构，传动效率更高，运行噪音更低，电机外壳采用散热筋结构设计，能够在长时间连续运行时快速散出工作热量，适配家庭场景长时间用水的连续工作需求。从安装边界来看，设备整体采用落地式安装结构，底部自带四个减震安装脚，可直接固定在地面或者设备安装平台上，安装时需要预留侧面接线端的操作空间、顶部压力调节表盘的调试空间，以及进出水端的管路连接操作空间，进水端与出水端采用标准管螺纹接口，可直接对接家用供水的标准管路，整体外形紧凑，占地面积小，可安装在阳台、设备间、橱柜下方等狭小空间内，适配多数家庭的安装环境条件。
