铝制箱式直线运动滚珠滑动衬套结构

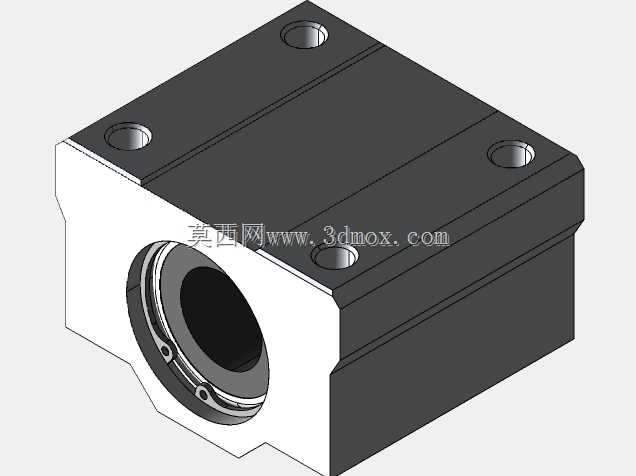

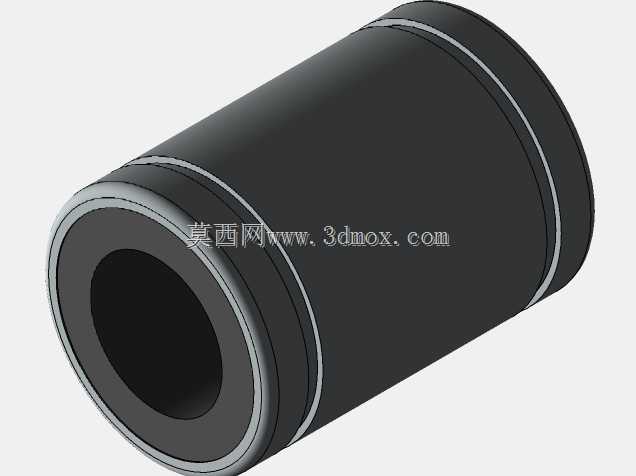

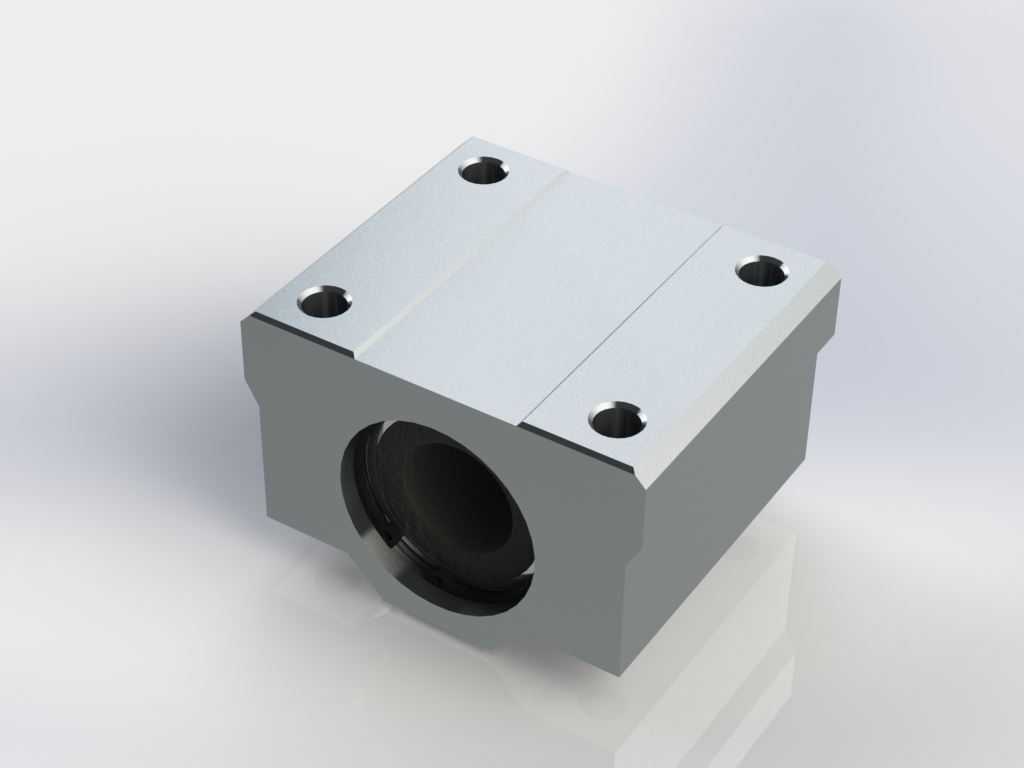

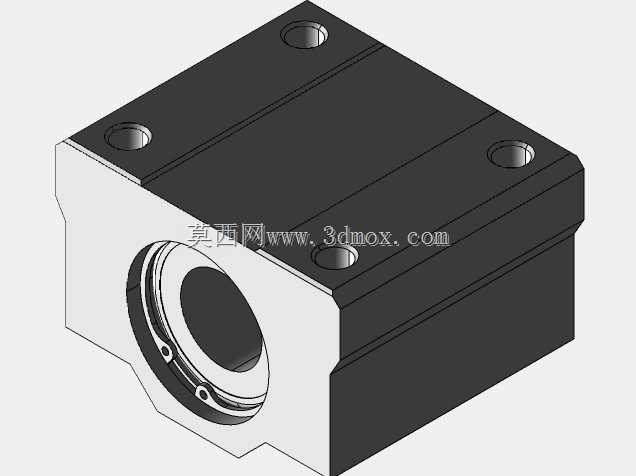

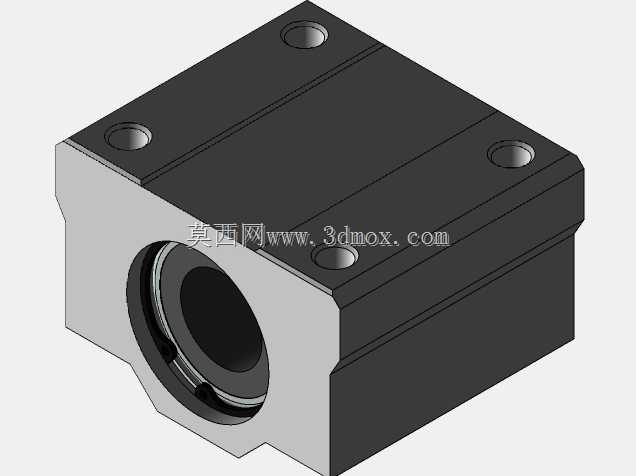

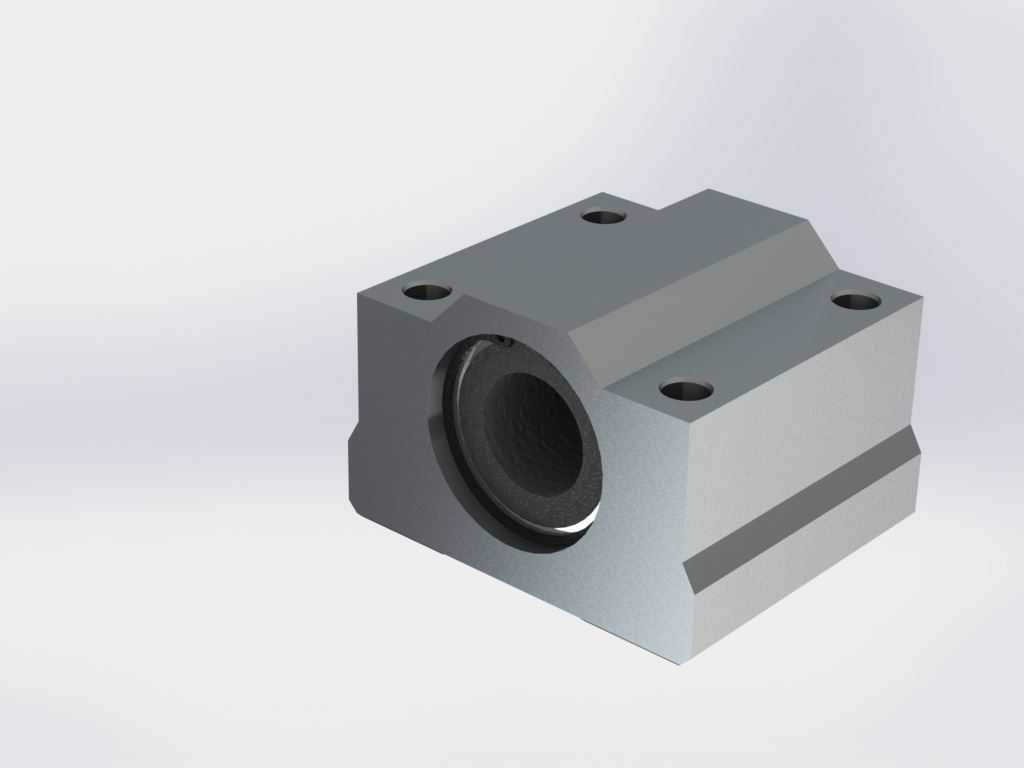

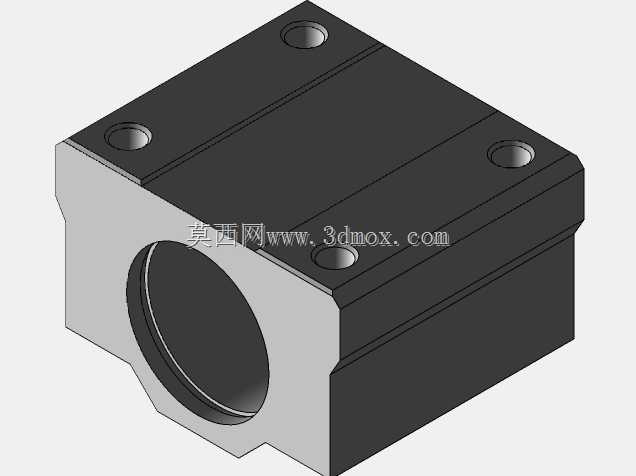

这款铝制箱式直线运动滚珠滑动衬套，是直线传动系统里的核心导向承载部件，广泛应用在数控加工设备的滑台进给、自动化生产线的工位平移机构、3D打印设备的轴向往复运动单元、电子检测设备的探针位移模组，以及包装机械的物料推送工位等需要高精度直线往复运动的场景中，承担着支撑运动轴、降低传动摩擦、保证运动直线度的核心作用。从功能特性来看，该衬套采用铝合金外壳搭配内置滚珠循环结构，相比传统铜套滑动结构，运动摩擦阻力可降低七成以上，长时间往复运行不会出现卡顿、爬行的问题，同时铝合金外壳自重更轻，散热性能优异，能够适配高速往复的运动工况，内置的滚珠循环通道可以让滚动体持续循环运转，保证全行程内的摩擦系数保持一致，不会出现行程末端阻力陡增的情况。在设计思路上，这款衬套采用箱式封闭外壳结构，相比开口型直线轴承，整体刚性更强，能够承受一定的径向偏载，外壳上预留的四个安装沉孔，采用对称式布局，既可以从上方锁付安装到设备安装板上，也可以反向从下方穿入螺丝固定，适配不同的设备安装空间；外壳的端面做了倒角过渡处理，既可以避免安装时刮伤操作人员，也能在装配时起到导向作用，方便快速对准安装孔位。衬套的内孔与直线光轴采用间隙适配设计，内置的滚珠保持架可以均匀分隔滚动体，避免滚珠之间相互摩擦产生额外阻力，同时保持架采用耐磨工程塑料材质，运行噪音更低，长时间使用也不会出现碎屑脱落污染传动环境的问题。从安装边界来看，该衬套适配12mm直径的标准直线光轴，整体外形为方正的块体结构，安装孔的孔距符合行业通用的安装尺寸标准，可以直接替换同规格的同类产品，不需要额外修改设备的安装板结构；衬套的轴向长度经过优化，既保证了足够的支撑长度，避免运动时出现翘头、卡滞的问题，也不会过度占用轴向安装空间，能够适配结构紧凑的小型自动化设备。在实际使用中，这类箱式直线衬套通常成对搭配使用，分别安装在运动滑台的两端，共同支撑穿过的直线光轴，配合丝杆或者同步带传动结构，就可以实现滑台的高精度直线往复运动，能够满足大部分中低负载的直线传动需求，在轻工机械、电子制造设备、小型数控设备中都有着极高的应用普及率。
