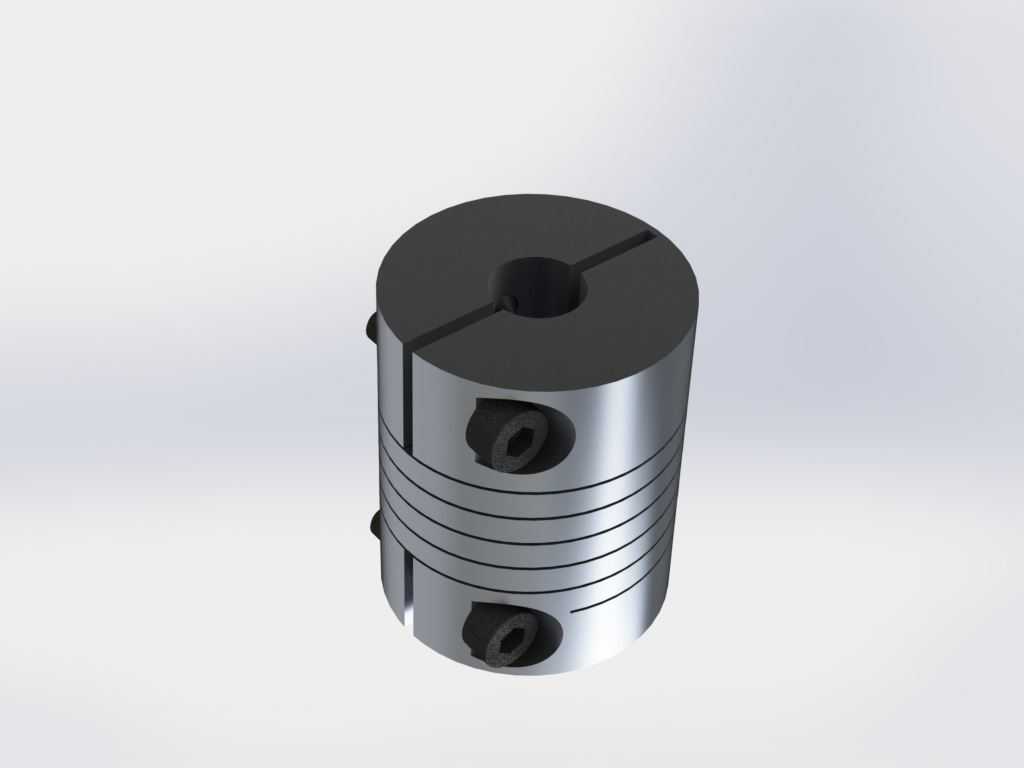

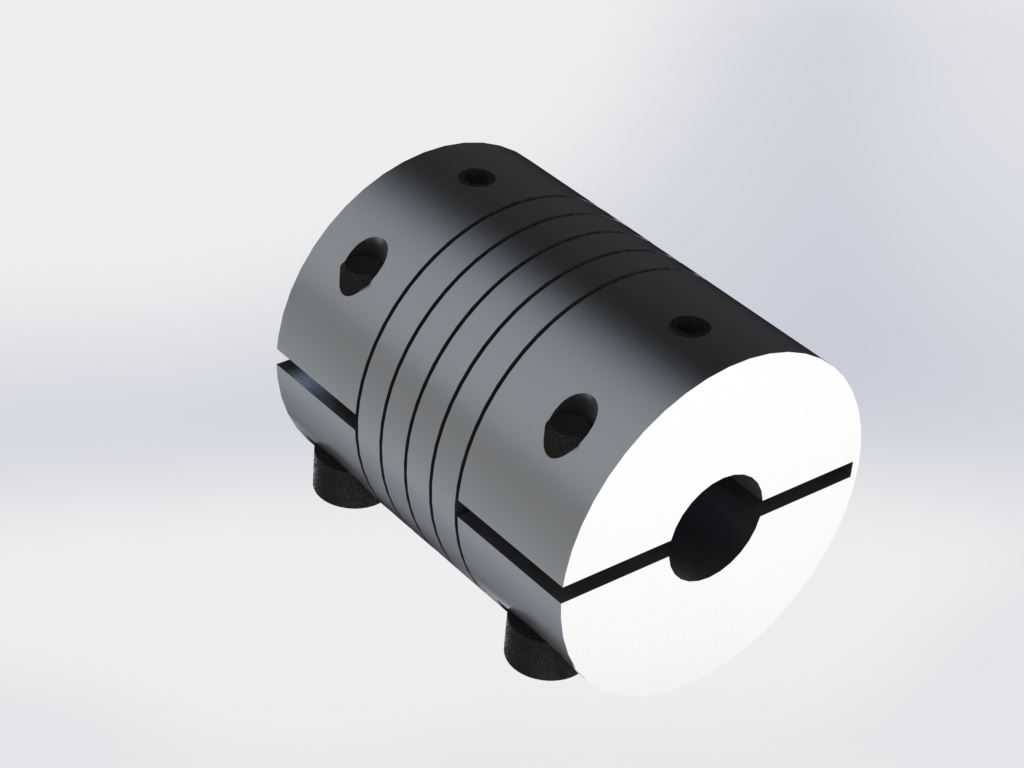

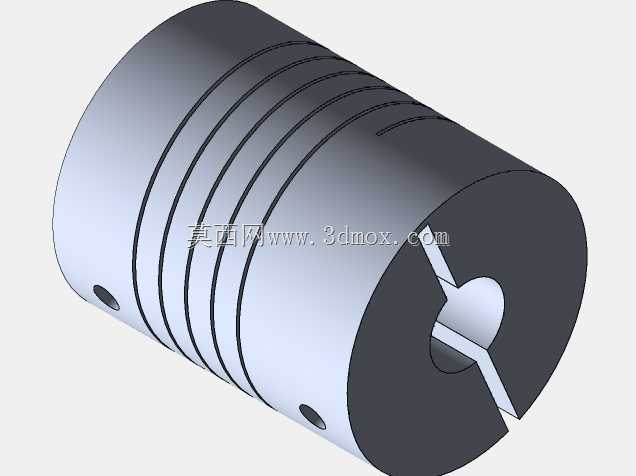

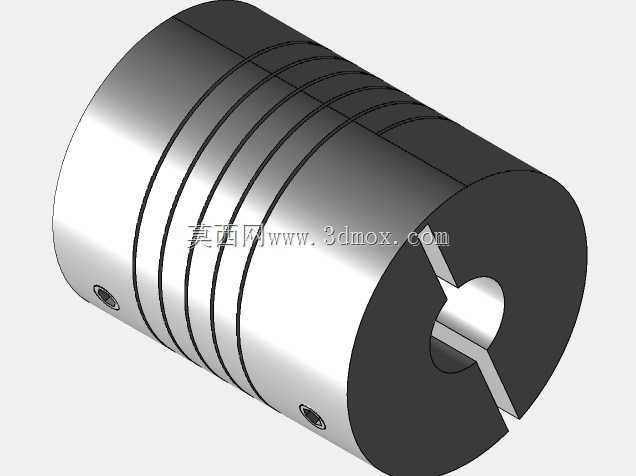

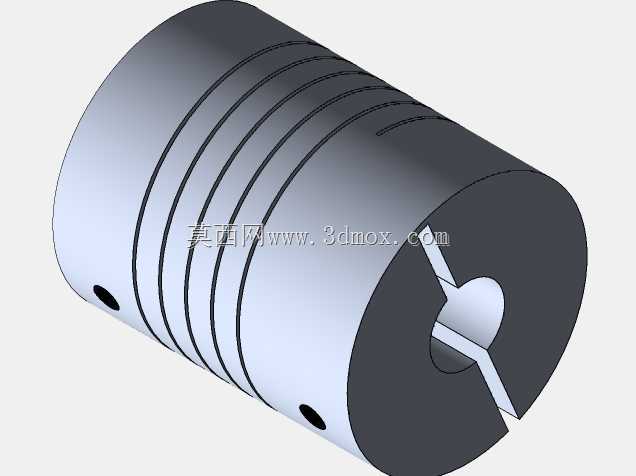

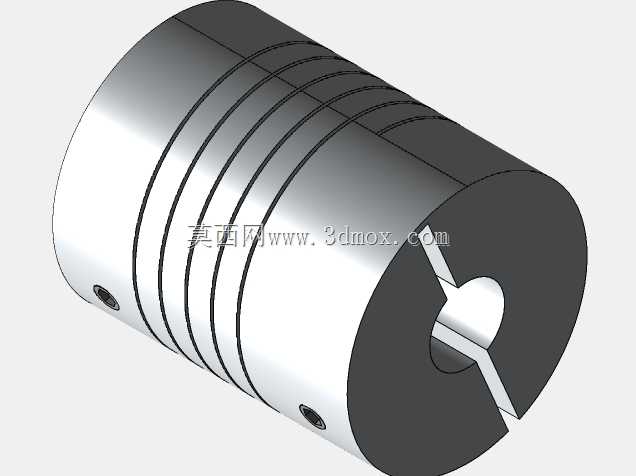

8mm转6.35mm铝合金步进电机绕线联轴器

这款绕线式弹性联轴器是步进电机传动链路中的核心适配连接件，主要用于解决步进电机输出轴与从动端负载轴的轴径不匹配问题，同时补偿两轴安装过程中产生的径向、角向与轴向偏差，避免刚性连接带来的轴系憋劲、电机负载异常增大、轴承过早磨损等问题，广泛应用于小型自动化设备、3D打印设备、桌面级数控雕刻机、小型传送带模组、精密检测仪器的传动场景中，尤其适配小扭矩步进电机的动力传输需求，在对传动精度有一定要求、安装空间紧凑的轻载传动场合表现稳定。

从功能特性来看，这款联轴器采用铝合金一体切削加工成型，整体重量轻、转动惯量低，不会给步进电机带来额外的过大启动负载，适配步进电机高频启停的工作特性；表面做了氧化发黑处理，具备基础的防锈抗腐蚀能力，能适应常规车间、实验室的工作环境。本体采用平行绕线切槽的弹性结构设计，这种切槽结构可以在传递扭矩的同时，通过槽体的微小形变吸收两轴之间的安装偏差，相比刚性联轴器具备更好的对中容错能力，同时相比梅花式联轴器没有额外的弹性体配件，不存在弹性体老化失效的问题，长期使用的维护成本更低。两端采用顶丝锁紧的固定方式，安装时无需复杂的专用工装，只需将两端轴分别插入对应内孔，拧紧侧面的紧定螺丝即可完成固定，拆装便捷，适合小设备的快速装配与后期维护调整。

在设计思路上，这款联轴器优先考虑了小规格步进电机的适配需求，一端内孔为8mm，匹配市面上绝大多数42、57系列步进电机的标准输出轴径，另一端内孔为6.35mm也就是1/4英寸，适配很多进口传动模组、小型主轴、精密丝杠的常用轴径，解决了不同标准轴径之间的连接痛点。整体外形为圆柱形结构，最大外径控制在紧凑尺寸范围内，不会占用过多的径向安装空间，两端的切缝设计既保证了弹性形变能力，又不会过度降低整体的扭转刚度，在传递小扭矩时不会出现明显的传动滞后，保证步进电机的步距精度能够准确传递到负载端。侧面的顶丝孔做了沉台处理，紧定螺丝锁紧后不会突出联轴器外圆，避免转动过程中剐蹭周边的设备结构。

在安装边界上，这款联轴器的轴向总长度适配小规格轴的插入深度要求，两端内孔的深度经过匹配设计，既能够保证轴插入后有足够的锁紧接触面积，避免运转过程中出现轴打滑、窜动的问题，又不会因为孔深过大导致轴顶死、无法安装的情况。安装时需要注意两轴的同轴度偏差尽量控制在产品允许的补偿范围内，过大的偏差依然会加剧联轴器的磨损、降低传动效率，顶丝锁紧时建议在轴表面对应位置做小的定位凹坑，进一步提升锁紧的可靠性，避免频繁正反转时出现螺丝松动的问题。这款联轴器的额定扭矩覆盖常规小型步进电机的输出扭矩范围，能够满足轻载精密传动的使用需求，是小型自动化传动系统中性价比极高的轴连接方案。
