微型涡轮发电装置教学演示结构

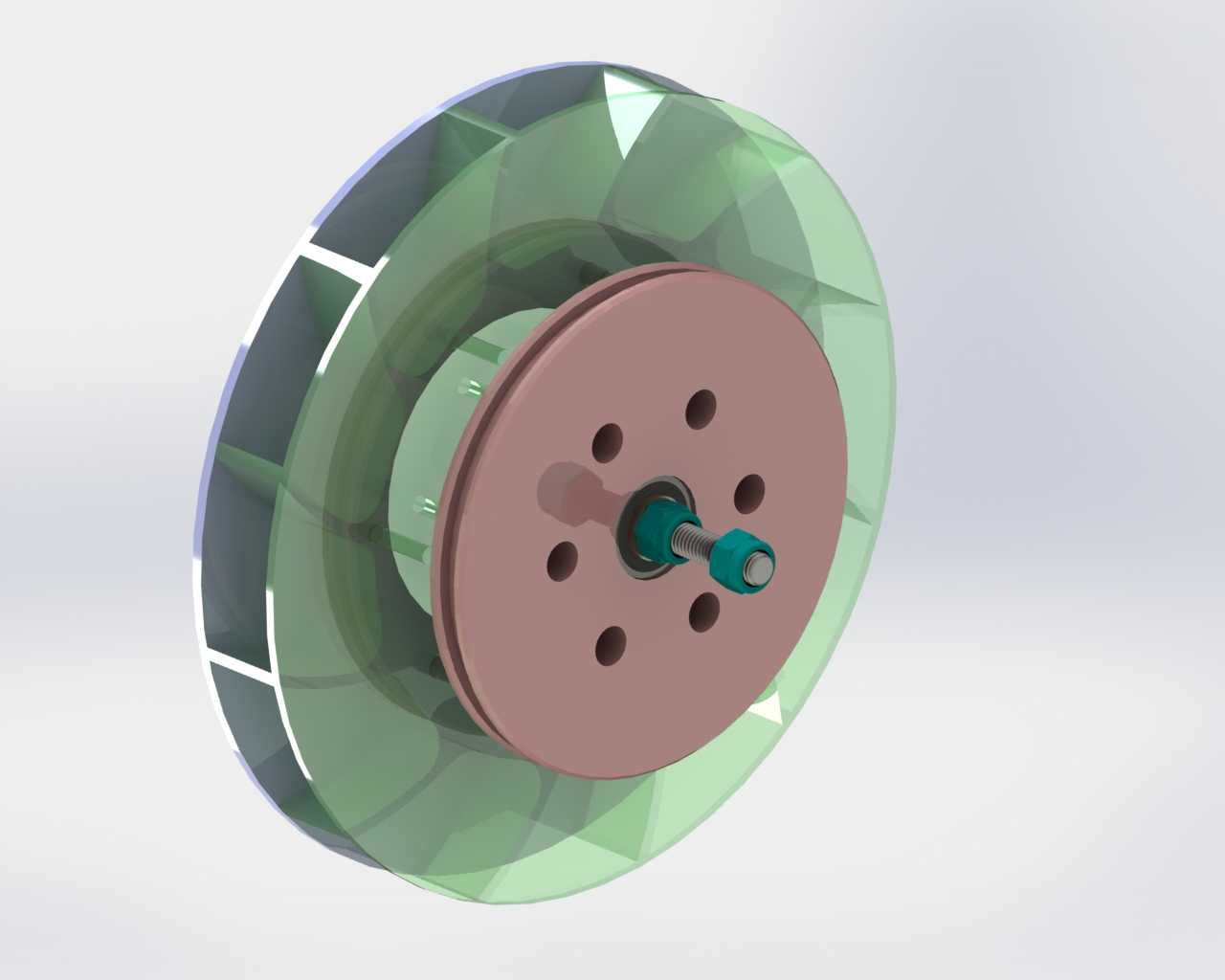

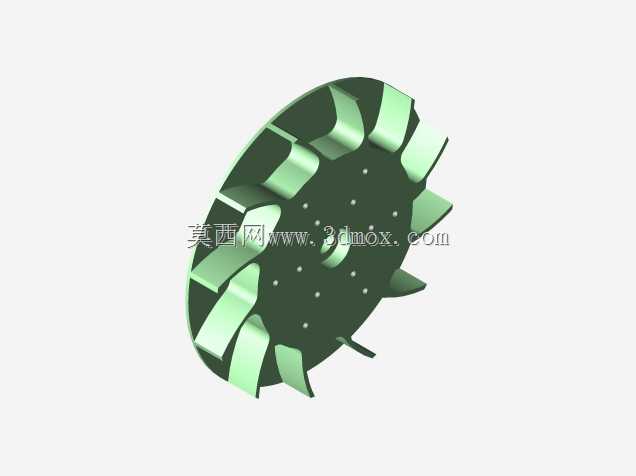

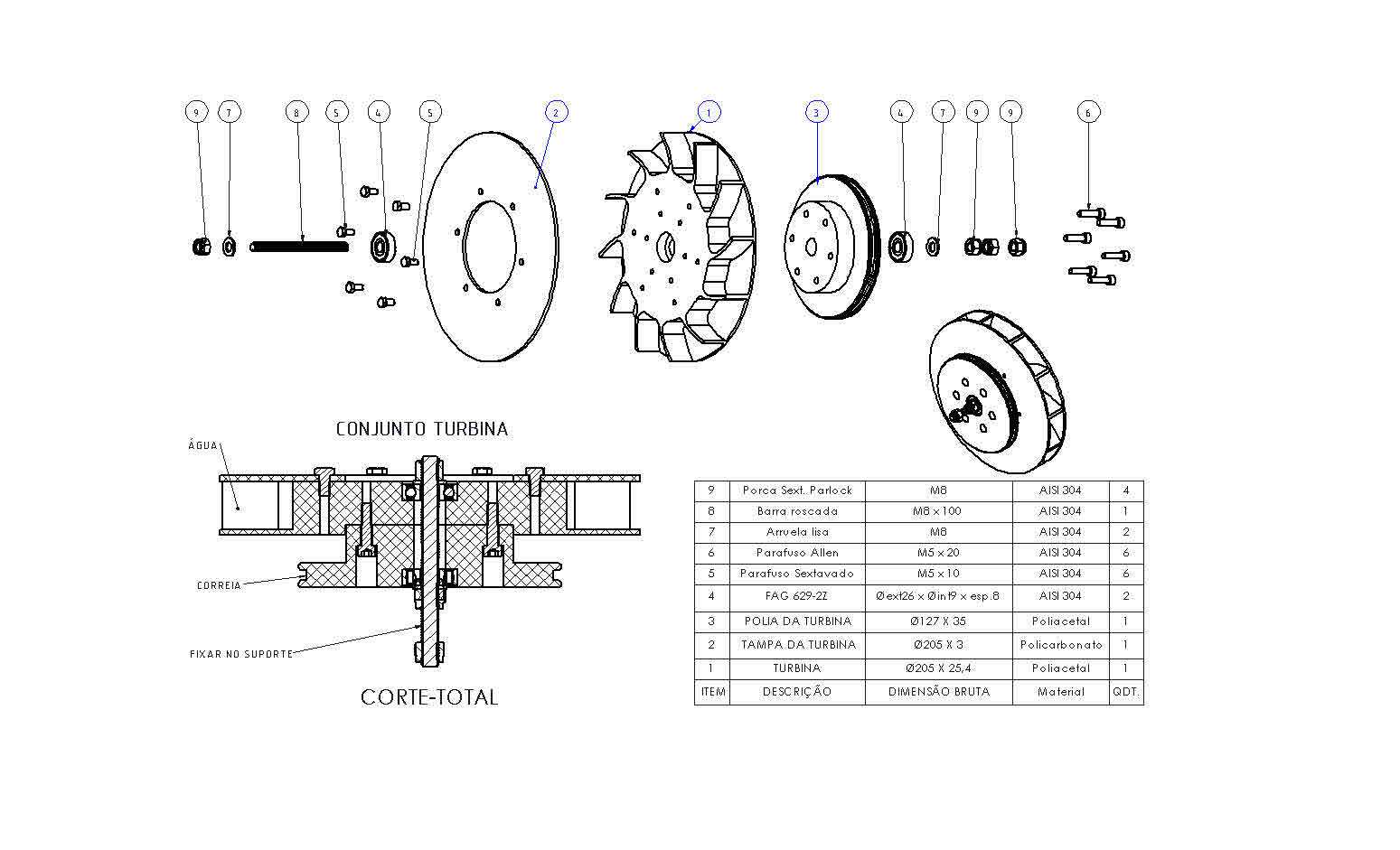

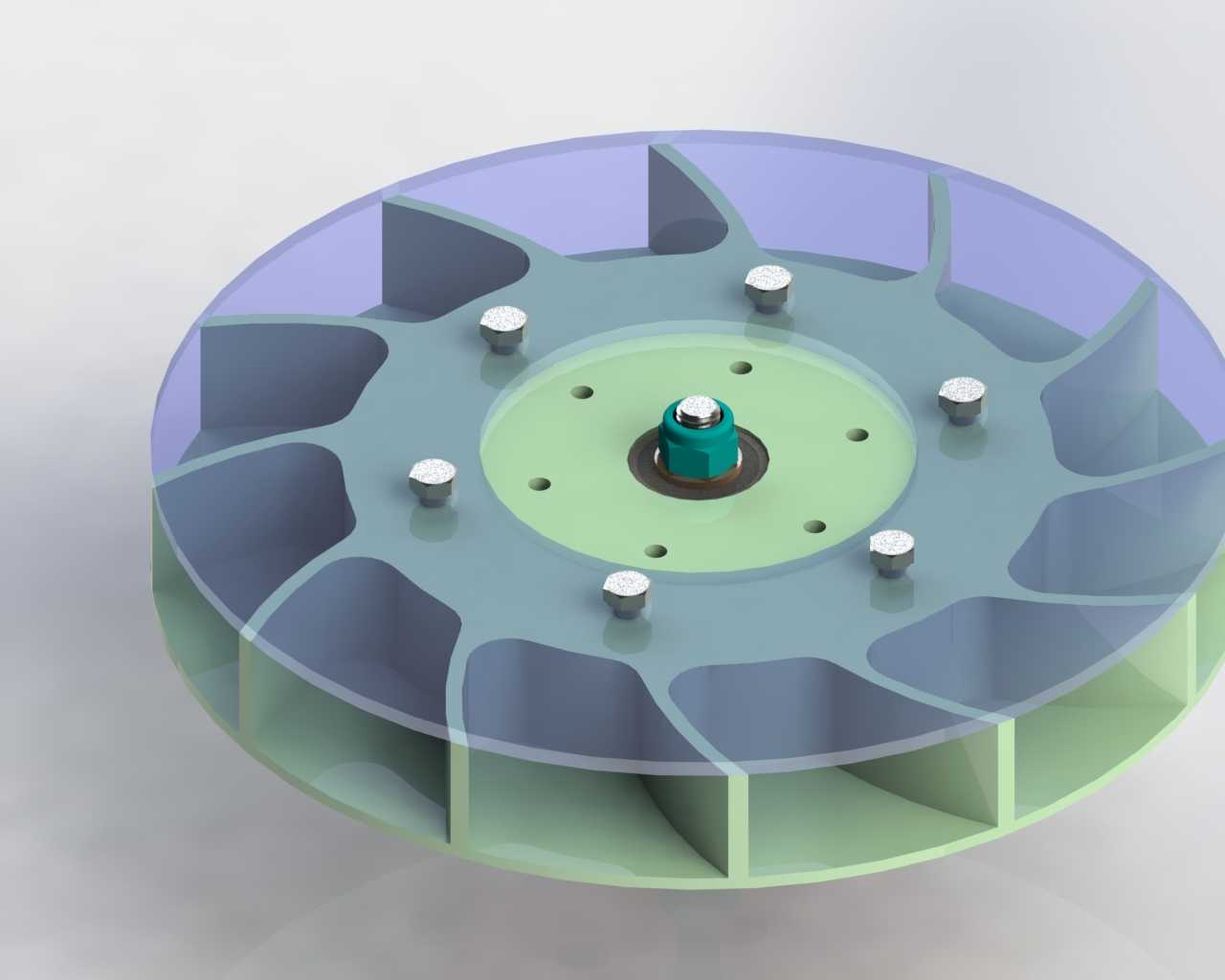

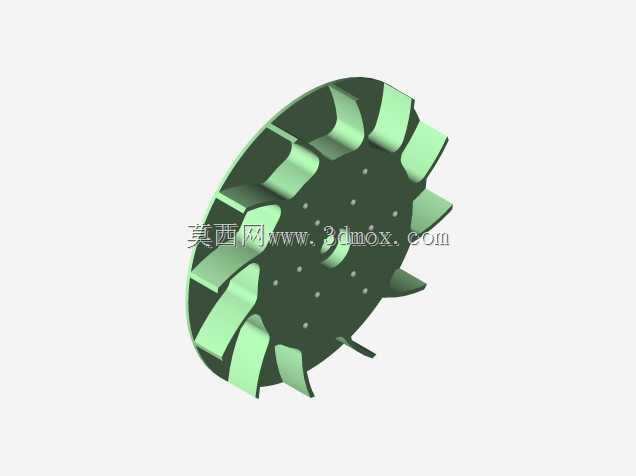

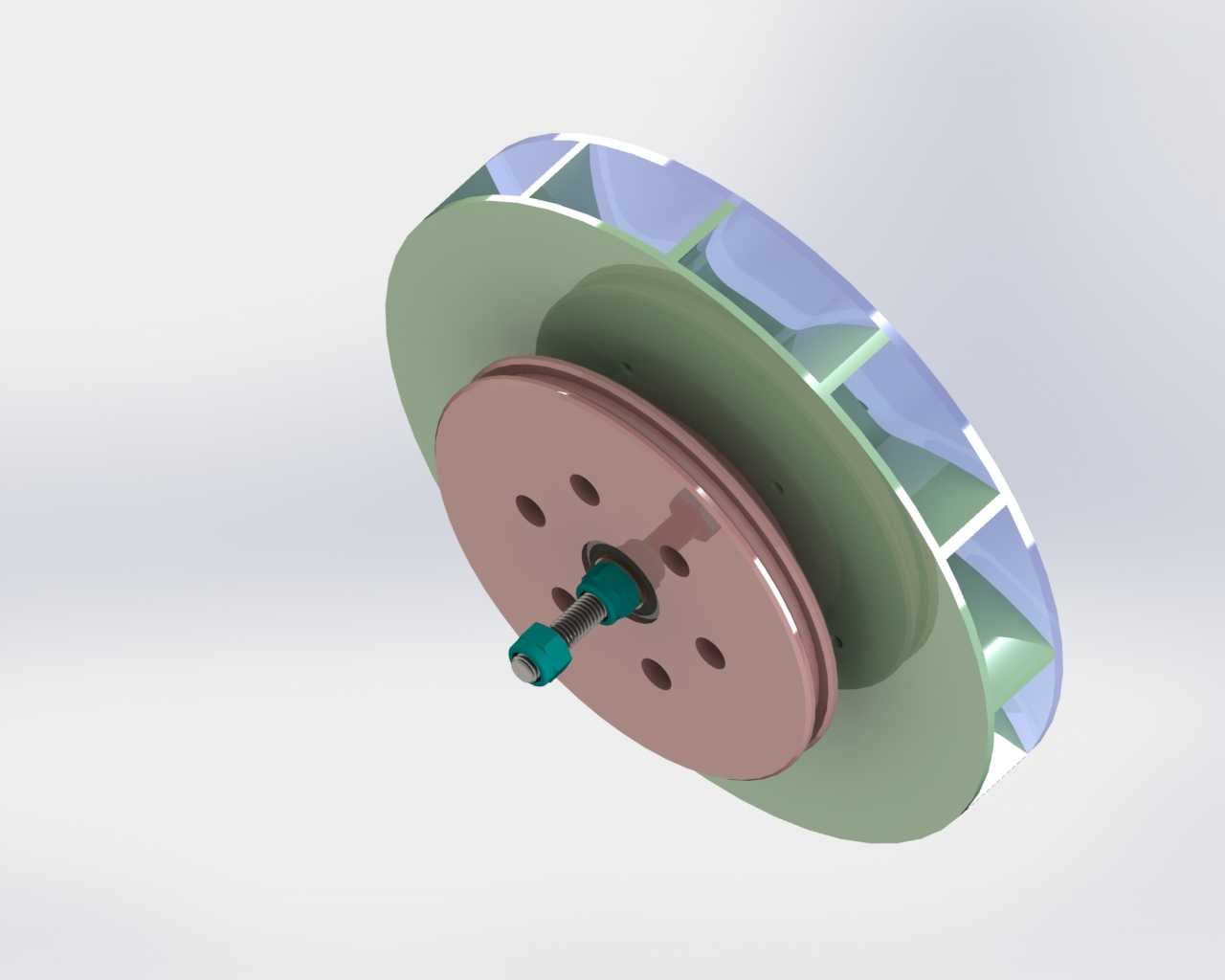

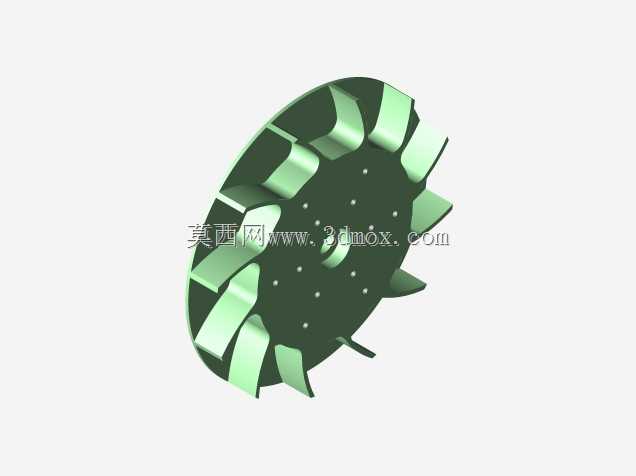

这款微型涡轮发电装置主要面向高校机械工程类专业的教学实验场景，可作为流体力学、能量转换、机械装配等课程的具象演示载体，帮助学生直观理解涡轮发电的核心工作逻辑，也可用于小型能量回收系统的原理验证环节，适配低功率流体动能回收的试验场景。从实际用途来看，该装置能够将流经叶轮的流体动能通过转子组件转化为旋转机械能，再耦合发电模块实现电能输出，可完成不同流体流速下的发电效率测试、叶轮动平衡验证、装配公差对传动效率影响等多项教学实验，填补了教学场景中微型涡轮发电实体演示教具的空白，让学生无需接触工业级大型汽轮发电机组，就能掌握涡轮发电的核心结构逻辑。在功能特性上，装置采用分体式模块化设计，核心的叶轮部分采用曲面叶片构型，能够在低流速流体冲击下获得足够的旋转扭矩，叶片与轮盘的连接结构做了强化处理，可承受教学实验中反复拆装的操作强度；中间的转子组件集成了定位轴与连接法兰，既保证了旋转过程中的同轴度，也方便与不同规格的发电模块进行适配连接；端盖部分设置了均匀分布的减重孔，在保证结构强度的前提下降低了转子整体重量，减少旋转过程中的惯量损耗，提升装置的响应灵敏度。设计思路上，整体围绕教学场景的易拆装、易观察需求展开，没有采用工业级涡轮的全封闭焊接结构，而是采用可拆分的组件式结构，学生可以手动完成叶轮、转子、端盖、紧固件的完整装配流程，直观理解每个部件的装配关系与功能作用；叶片采用半透明可视化材质设计，能够直接观察到流体流经叶片时的流道走向，配合流体染色实验可以清晰展示动能传递的过程，降低理论知识的理解门槛。从外形尺寸与安装边界来看，装置整体为圆盘式构型，径向尺寸适配常规教学实验台的安装位，轴向长度紧凑，不需要额外预留过大的安装空间；中心轴的伸出端采用标准紧固件接口，可直接与教学实验台的扭矩传感器、转速传感器等测试设备连接，安装基准面设置在端盖的贴合平面上，能够保证安装后的同轴度误差控制在教学实验允许的范围内，不需要额外制作复杂的转接工装即可快速搭建测试平台，适配多数高校机械实验室的现有设备条件。
