运动相机GoPro4创新结构设计方案

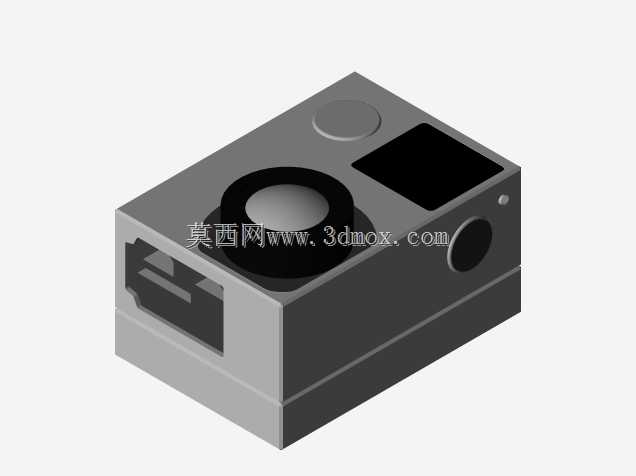

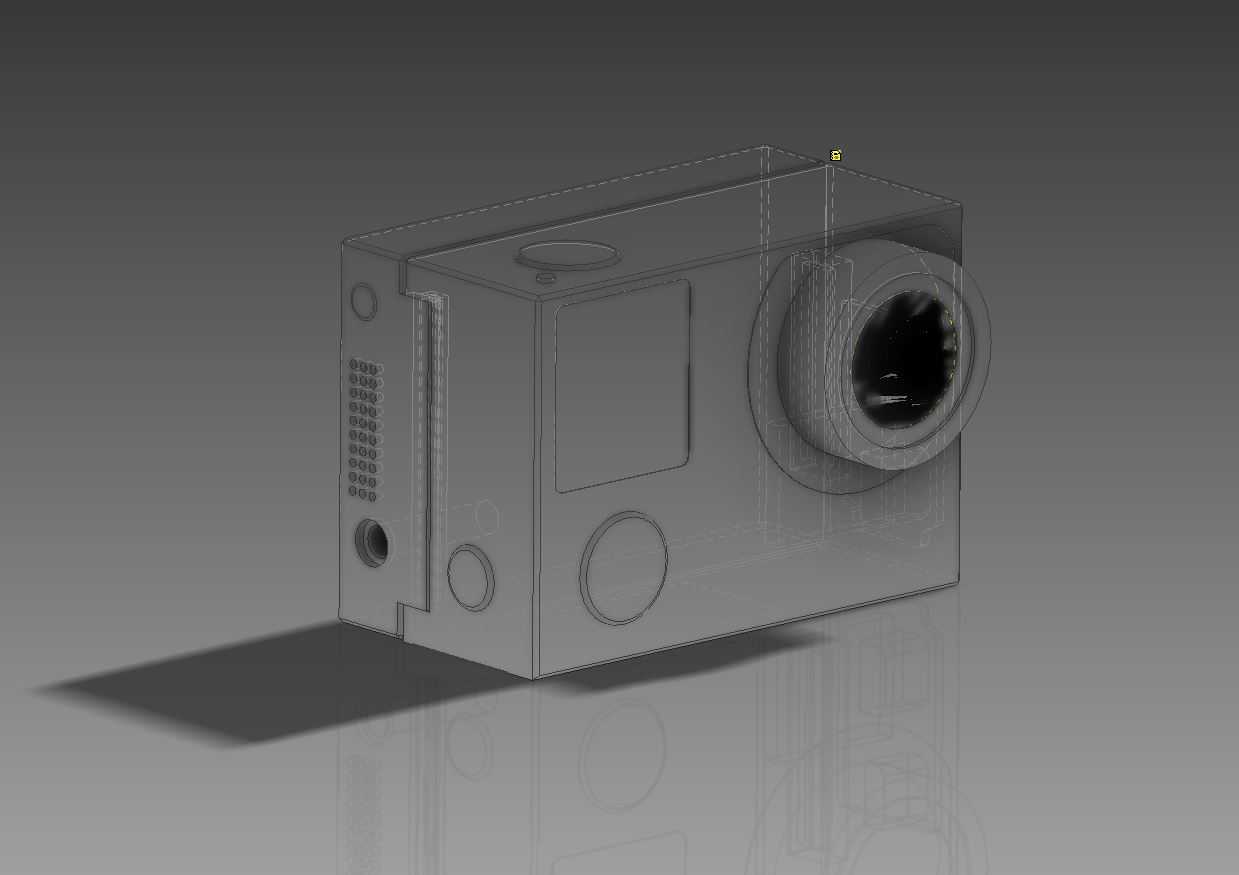

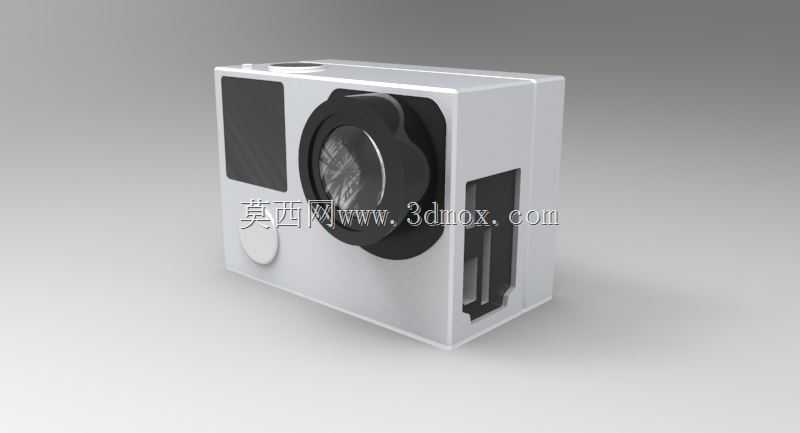

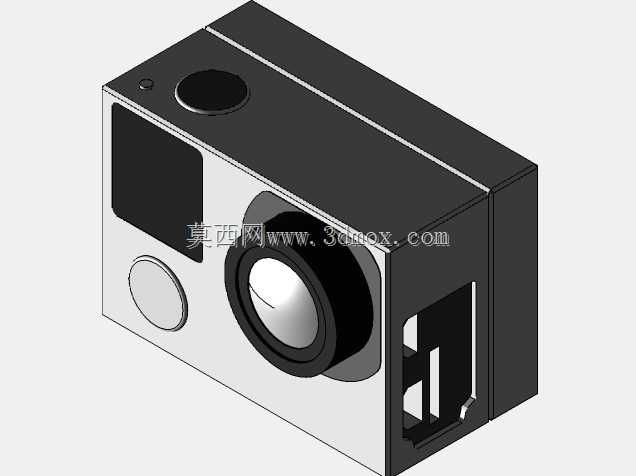

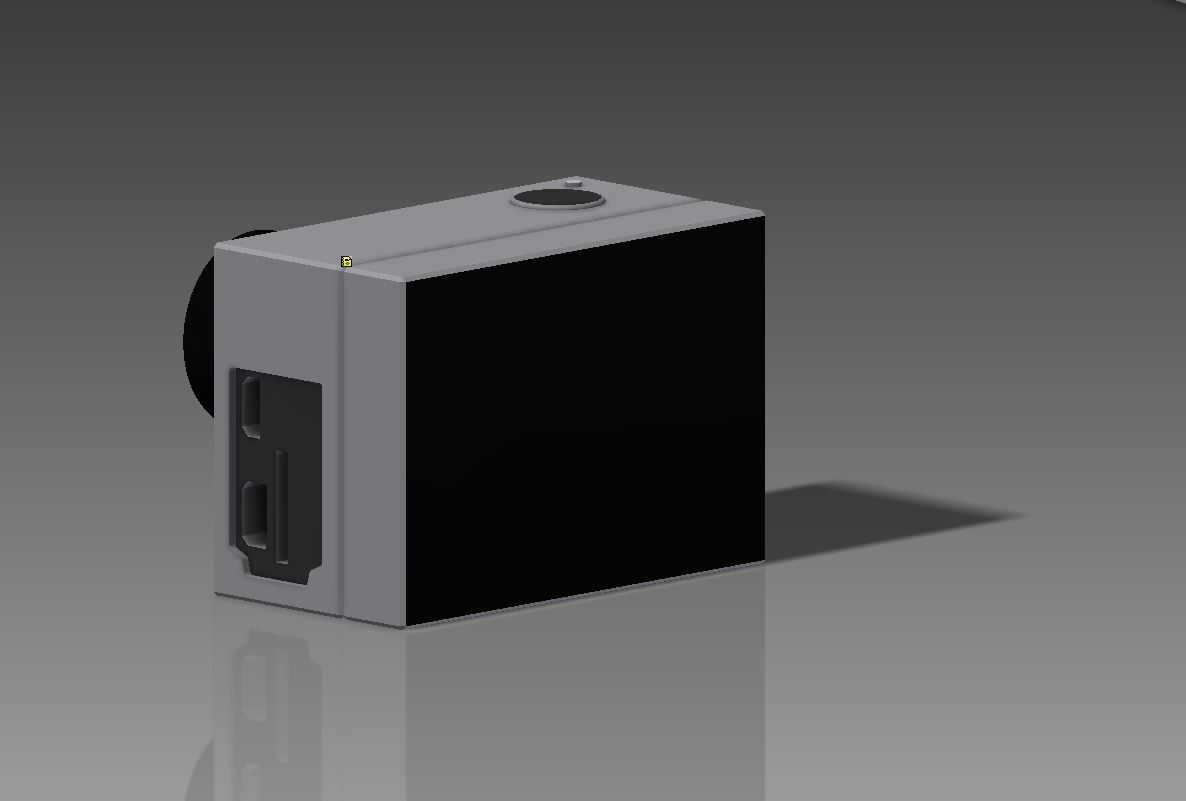

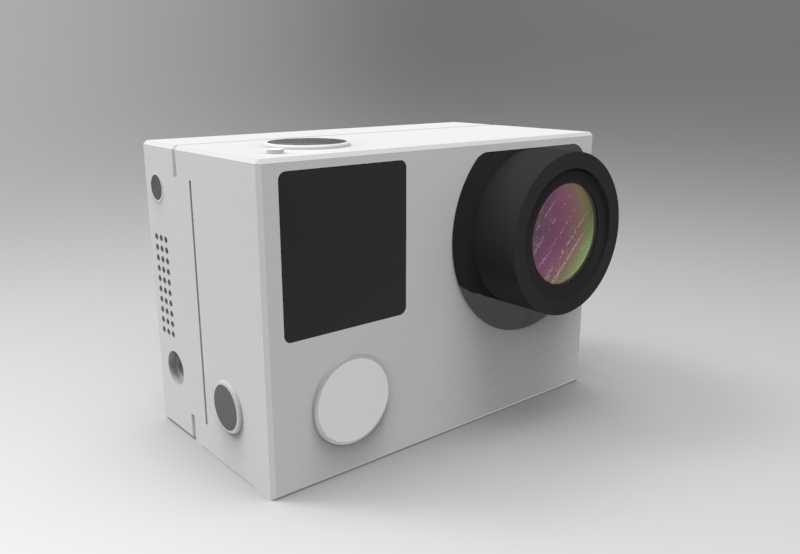

本次设计的运动相机结构，面向户外极限运动拍摄、日常vlog记录、车载行程记录、水下探索拍摄等多场景应用需求，针对传统运动相机在复杂使用环境下的结构痛点做了针对性优化。在实际用途层面，该设备可固定在头盔、自行车把、冲浪板、无人机支架等多种载具上，适配滑雪、骑行、冲浪、攀岩等各类极限运动场景，也可作为日常随身记录设备，捕捉第一视角的动态画面，相比普通拍摄设备具备更强的环境耐受能力与安装适配性。在功能特性设计上，整机采用方正紧凑的壳体结构，正面预留大尺寸镜头安装位，镜头周边做了凸起防护结构，避免镜头在磕碰中直接接触硬物造成刮损；侧面设计了通用数据接口与存储卡槽的防护舱门，舱门采用卡扣式密封结构，可实现日常泼溅与短时间浅水浸泡的防护效果；正面侧边设置实体功能按键，按键采用凸起式盲操设计，用户佩戴户外手套时也可准确完成开关机、拍摄启停等操作，无需脱下手套操作，提升低温、复杂户外环境下的操作便利性。在设计思路层面，整机以轻量化、高防护性、通用适配性为核心设计目标，壳体采用高强度工程塑料一体成型结构，减少拼接缝隙带来的防护薄弱点，内部预留电池仓、主板安装位、图像传感器固定位的安装空间，各元器件安装位都设置了减震缓冲筋位，可抵消运动过程中产生的震动，避免元器件松动或画面抖动。外形尺寸上整机采用接近正方体的紧凑布局，长宽高控制在适合单手握持的范围内，边角做了圆弧过渡处理，既避免尖锐边角在碰撞中造成损坏，也提升握持时的贴合手感；安装边界上，整机底部预留通用快装板接口，可适配市面上绝大多数运动相机支架、云台、自拍杆等配件，无需额外定制转接件即可实现多场景快速拆装固定，壳体四周的安装孔位做了统一的间距设计，可搭配不同的保护边框、防水壳拓展使用场景，满足不同深度潜水、高强度碰撞场景下的使用需求。整体结构在保证结构强度的前提下尽可能压缩整机体积与重量，降低长时间佩戴在头盔或身上时的负重感，同时兼顾散热需求，在壳体非密封区域设置了隐藏式散热格栅，可将长时间拍摄产生的热量快速导出，避免高温导致的设备宕机问题。
