泵用旋转式机械密封组件结构设计

该密封组件主要应用于各类泵送设备的转轴穿舱位置，解决输送流体介质过程中转轴与设备腔体之间的泄漏问题，广泛适配清水泵、化工流程泵、杂质泵等多种工业泵型，在石油化工、市政给排水、食品制药、冶金选矿等涉及流体输送的生产场景中承担核心密封功能，可有效阻挡输送介质沿转轴向外泄漏，同时避免外界灰尘、杂质进入泵腔内部污染介质或损伤内部构件。

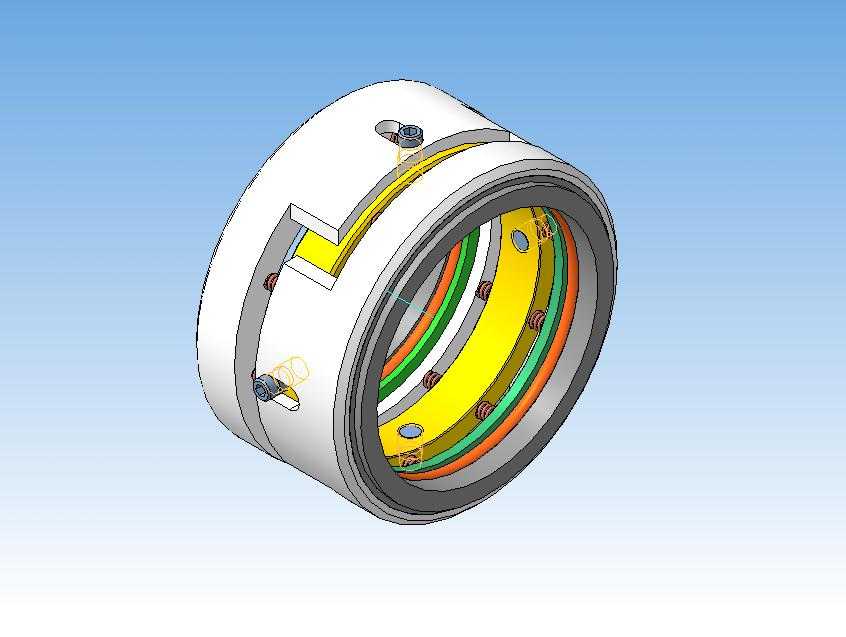

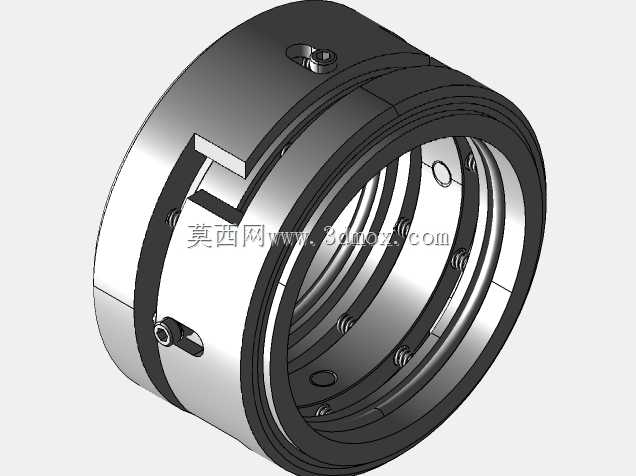

从功能特性来看，该旋转部分密封采用多环分层组合结构，最外侧为金属定位基体，通过周向均匀布置的紧定螺钉实现与转轴的同步旋转固定，基体上开设的定位卡槽可与静止端密封组件形成配合限位，防止运转过程中密封组件发生轴向窜动。内部嵌套的多组彩色环体分别对应弹性补偿元件、辅助密封圈、动环摩擦副等功能结构，弹性补偿结构可在摩擦副出现正常磨损时自动补偿磨损量，持续保持摩擦副端面的紧密贴合，多道辅助密封圈分别阻断金属件之间的配合间隙，杜绝介质从组件内部的装配缝隙渗漏。

设计过程中优先考虑了运转稳定性与密封可靠性，整体采用同轴回转体结构，所有环形构件均围绕转轴中心做对称布置，周向分布的紧固件、弹性元件重量均匀分配，可有效降低高速旋转时产生的不平衡振动，适配泵类设备常见的1500-3000rpm工作转速区间。摩擦副端面采用窄环面设计，在保证密封比压满足要求的前提下，减少运转过程中的摩擦发热，避免密封端面因液膜汽化出现干磨失效。

在安装边界与尺寸适配方面，该密封组件为集装式旋转部分结构，轴向安装长度紧凑，可直接套入泵轴对应安装位置，通过外侧紧定螺钉锁紧即可完成旋转部分的固定，无需现场调整弹簧压缩量，降低现场安装的调试难度。组件内径适配常规工业泵的标准轴径尺寸，外径与泵腔的密封安装腔尺寸匹配，安装时无需对原有泵体结构进行额外加工改造，可直接替换同规格的传统填料密封或老旧失效密封组件，大幅缩短设备检修更换的停机时间。组件外侧的金属基体采用防腐材质处理，可适配弱腐蚀、含少量颗粒的输送介质工况，内部弹性元件采用不与介质直接接触的隔离设计，避免介质中的杂质卡滞弹性补偿结构，延长密封整体的使用寿命。
