卧式螺旋卸料沉降离心机结构设计

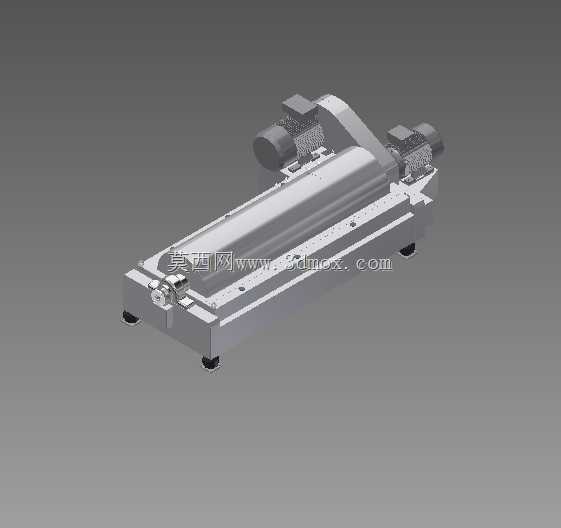

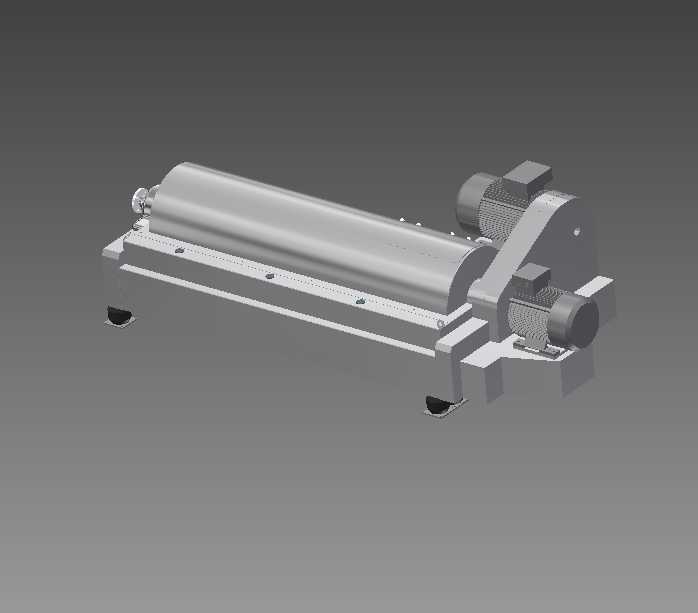

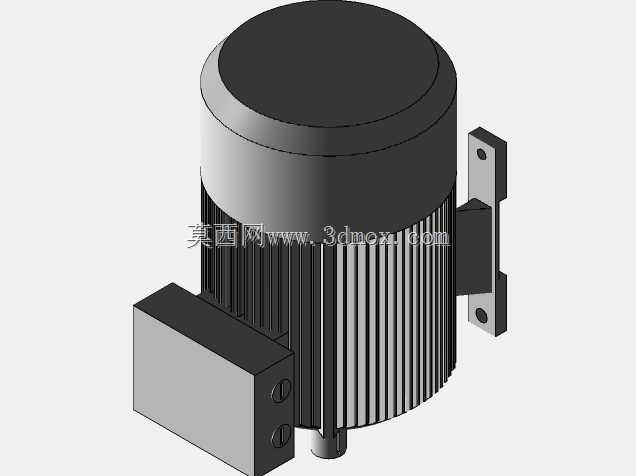

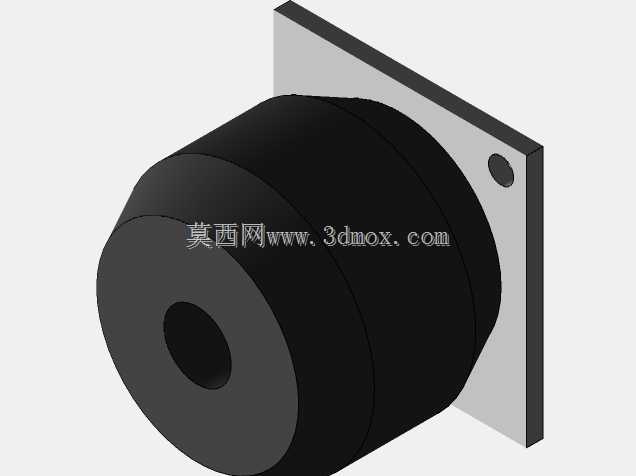

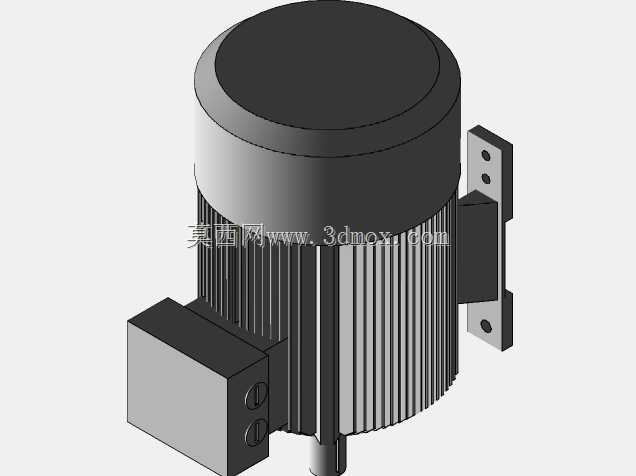

这款卧式离心机主要应用于化工、食品加工、污水处理、矿物分选等行业的固液分离场景，能够连续完成进料、分离、卸料工序，适配悬浮液浓度波动较大的工况，可对粒径在微米级以上的固体颗粒与液相介质做高效分离，相比立式分离设备具备处理量大、连续作业稳定性强、物料残留少的优势，在市政污泥脱水、食品浆液澄清、化工母液分离、选矿矿浆分级等作业线中承担核心分离功能。设备整体采用卧式长轴布局，核心分离转鼓沿水平方向布置在机座上方，转鼓一端连接差速传动组件，另一端设置进料与卸料接口，双驱动电机通过传动结构分别带动转鼓与内部螺旋输送器形成稳定转速差，依靠离心力场作用让密度更大的固体颗粒沉降在转鼓内壁，再由螺旋叶片将沉渣推送至排渣口排出，分离后的清液则通过转鼓另一端的溢流口流出，整个作业过程可连续运行无需频繁停机清理。设计过程中优先考虑了设备运行的动平衡性能，长转鼓的支撑点位做了对称布局，机座底部设置可调式减震脚垫，能够抵消高速旋转产生的径向振动，降低设备运行时的噪音与结构疲劳风险；传动端的双电机布局预留了转速差调节空间，可根据不同物料的分离特性调整螺旋与转鼓的相对转速，适配不同浓度、不同固相占比的物料处理需求。外形上设备整体呈长条形卧式结构，长度方向的安装边界预留了传动端的检修空间，宽度方向以机座的支撑脚外沿为安装基准，高度方向从脚垫底部到电机顶端的尺寸适配常规工业厂房的设备安装层高，机座上的安装孔位做了标准化间距设计，可直接固定在混凝土设备基础或者钢制安装平台上，进料口、排渣口、溢流口的位置都预留了标准管道连接法兰，能够快速对接上下游的物料输送管路，无需额外做接口改装。设备外部的护罩结构做了圆弧过渡处理，既可以避免运行过程中人员接触转动部件发生安全风险，也能减少设备表面的物料积留，日常清理维护时只需打开护罩的快拆检修口即可观察转鼓运行状态，螺旋叶片的边缘做了耐磨堆焊处理，能够降低硬质物料对叶片的磨损，延长设备的连续运行周期，两端的轴承座采用了分体式密封结构，可防止物料或者清洗液进入轴承腔影响传动部件寿命。
