四节AA电池组合固定支架结构设计

这款四节AA电池组合固定结构，主要面向小型便携电子设备、低功耗工业传感终端、民用消费类小家电的内置供电场景使用，作为承载干电池的核心安装载体，能够为需要多节AA电池串联供电的设备提供稳定的电池定位与导电接触基础，避免设备在移动、震动工况下出现电池移位、接触不良导致的供电中断问题。在实际使用场景中，这类电池固定结构常被应用在手持检测仪器、儿童电动玩具、便携照明设备、无线外设等产品的内部电池仓中，替代传统的零散电池弹片布局，提升供电模块的装配效率与结构可靠性。

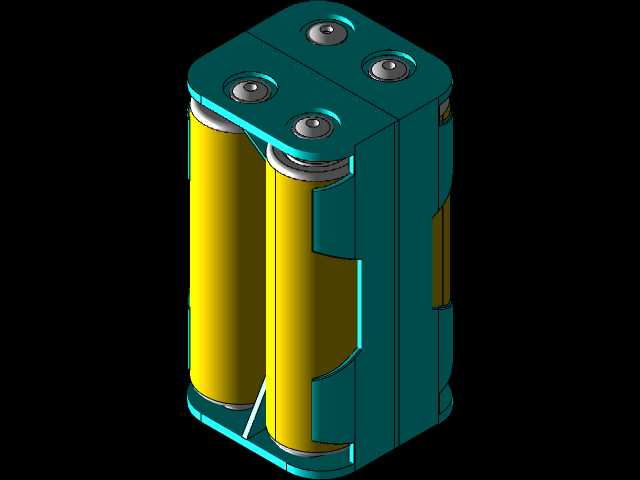

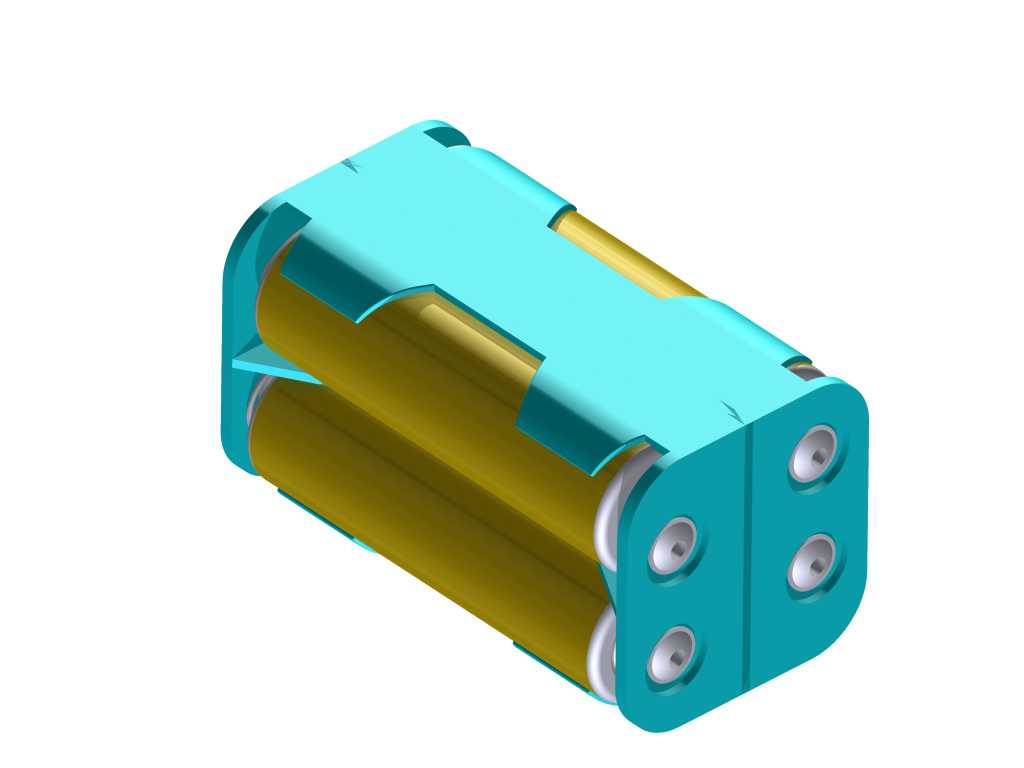

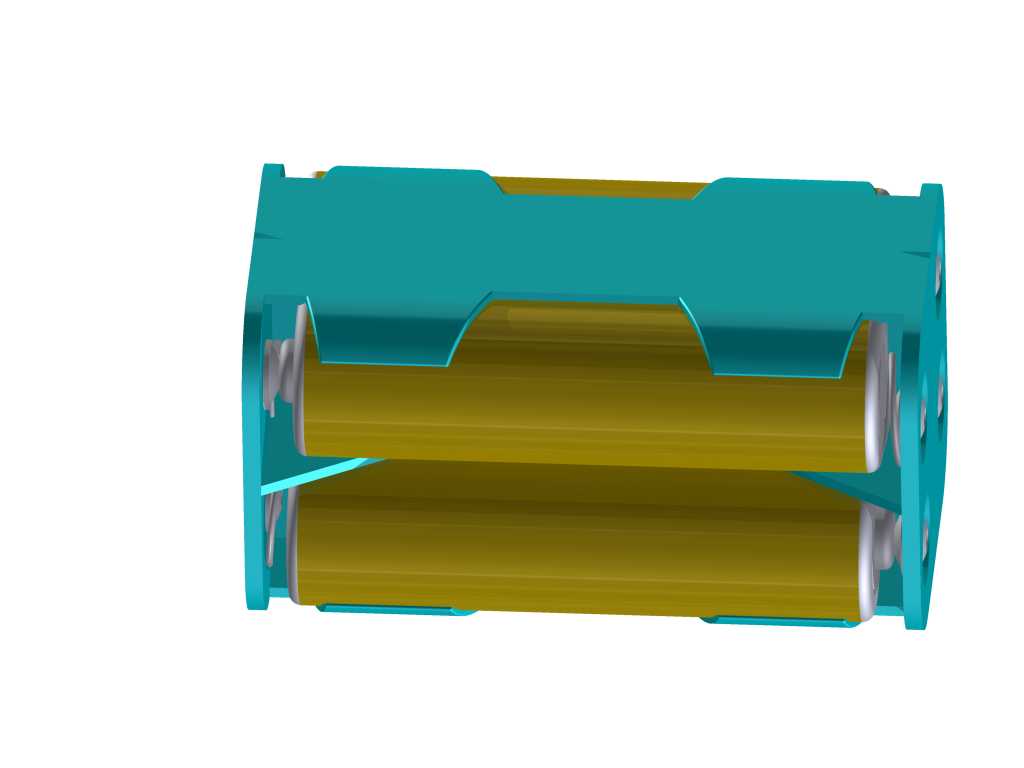

从功能特性来看，该结构采用一体化塑壳包裹设计，上下两端的定位端板开有与AA电池负极、正极触点精准对位的圆形开孔，能够同时固定四节并排排布的AA电池，端板上的开孔位置严格匹配电池正负极的中心位置，确保装配后导电弹片能够与电池电极保持稳定的接触压力，不会因为日常使用中的晃动出现接触虚接的问题。两侧的包覆式卡扣结构沿着电池轴向延伸，将四节电池牢牢限位在支架内部，既可以限制电池的径向窜动，也能在电池更换时提供顺畅的抽拉导向，不会出现电池卡滞在仓内难以取出的情况。

在设计思路上，这款结构充分考虑了AA电池的标准外形尺寸公差，支架内部的电池容纳槽直径略大于AA电池的标准外径，预留了合理的装配间隙，既能够适配不同厂商生产的AA电池尺寸公差，也不会因为间隙过大导致电池在槽内晃动。支架整体采用对称式布局，四节电池分为两列并排排布，整体外形规整，安装边界清晰，整体截面为带圆角的矩形，长度方向完全匹配四节AA电池并排后的轴向总长度，两端没有多余的突出结构，能够直接嵌入对应尺寸的设备电池仓内，不需要额外的转接固定结构，有效压缩了供电模块占用的设备内部空间。同时支架的边角位置都做了圆弧过渡处理，避免装配过程中锐边划伤电池外皮造成短路风险，也能减少安装时对设备内部其他元器件的剐蹭。

在安装适配性上，该结构的外轮廓尺寸经过优化，能够适配绝大多数采用四节AA电池串联供电的设备电池仓安装尺寸，支架外侧的平整面可以直接贴合电池仓内壁，不需要额外设计复杂的定位柱，仅依靠电池仓的上下盖压紧即可完成固定，大幅降低了设备整机的结构设计难度，也提升了产线装配的效率，减少了零散零件的装配工序。
