RJX数字高压标准舵机结构设计

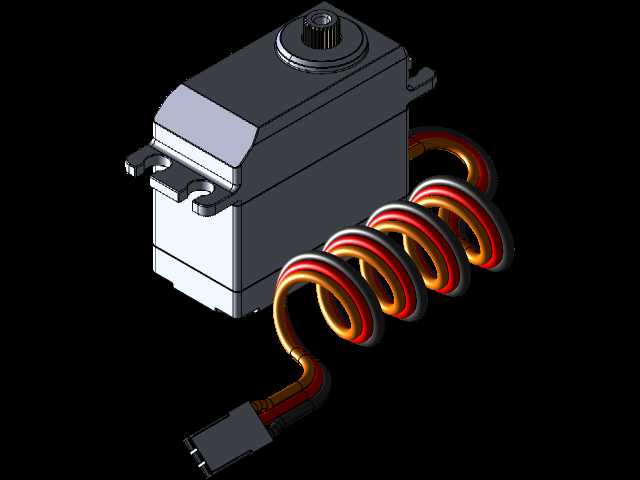

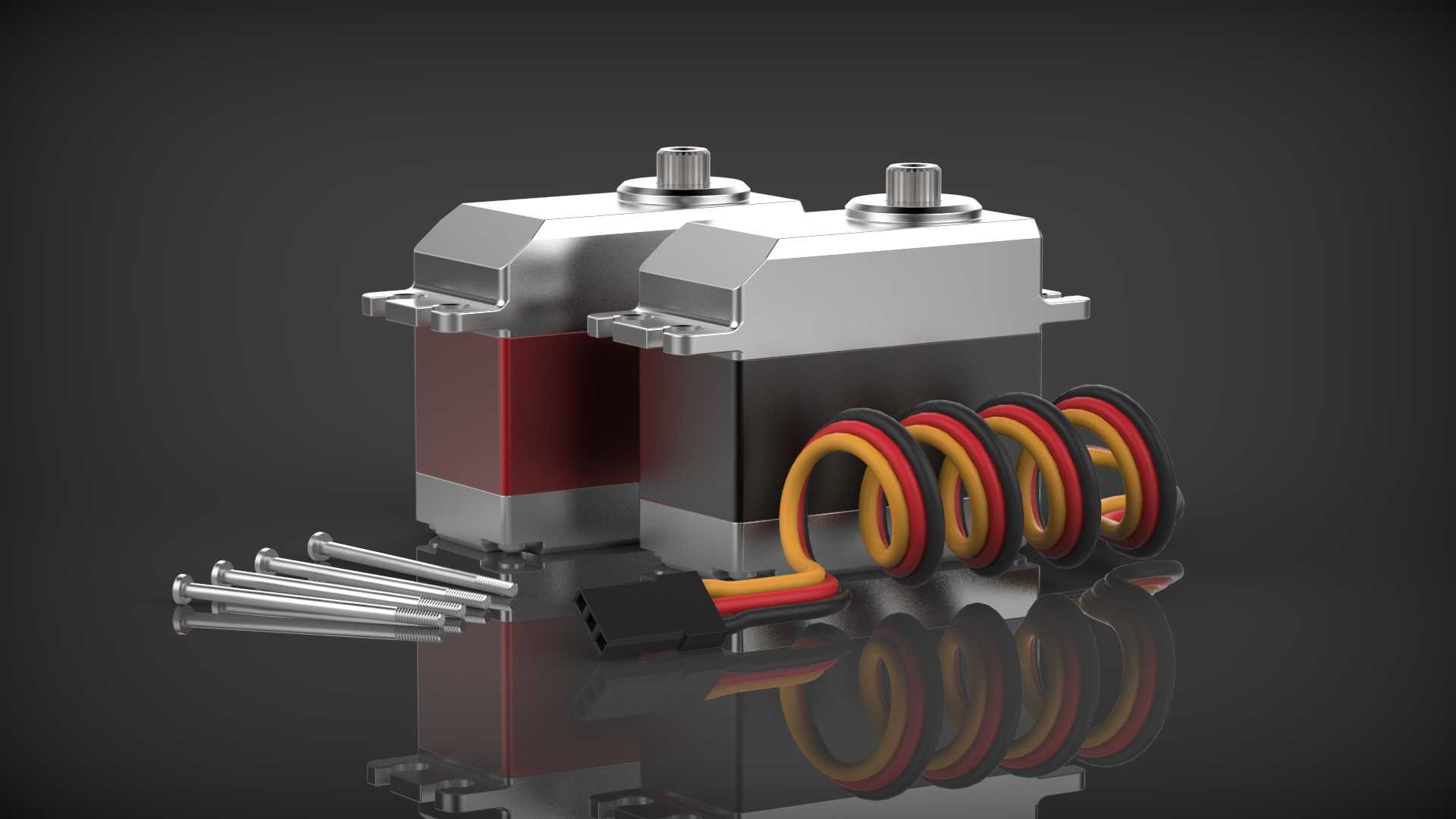

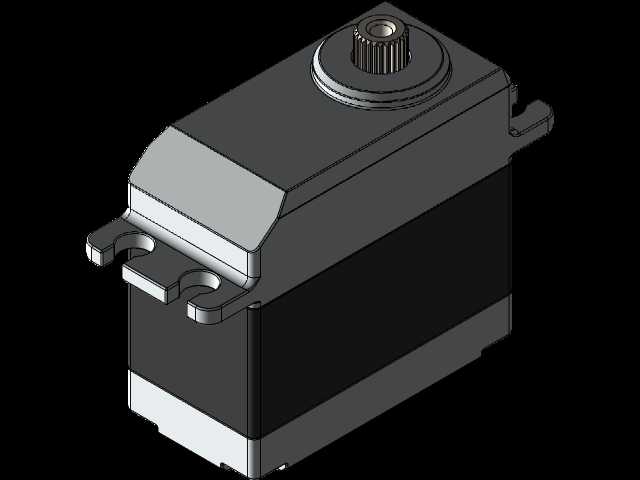

这款数字高压舵机主要面向小型仿生机器人、航模飞行器、小型自动化执行机构等场景设计，可作为六足仿生机器人的关节驱动部件，也可适配固定翼航模的舵面控制、小型机械臂的关节动作输出，能够在紧凑的安装空间内提供稳定的扭矩输出，满足小负载高精度的动作控制需求。从功能特性来看，该舵机采用数字控制方案，搭配高压供电设计，在不同供电电压下可输出对应梯度的扭矩参数，响应速度快，定位精度稳定，能够快速响应控制信号完成角度偏转，适配多通道的舵机控制协议，可实现精准的角度位置锁定，避免负载作用下的角度偏移问题。舵机自带标准Futaba JR规格信号插头，可直接匹配主流的舵机控制器、航模接收机接口，无需额外转接即可完成接线使用，配套的安装螺丝可直接完成舵机与安装支架的固定，降低装配调试的复杂度。在设计思路上，该舵机采用方正的金属外壳结构，外壳兼顾散热与结构强度，顶部输出轴采用标准花键齿形，可匹配通用的舵机摇臂配件，两侧带固定安装耳，安装孔位符合通用微型舵机的安装尺寸规范，可直接替换同规格的传统模拟舵机，无需修改原有安装结构。舵机的出线端采用耐弯折的多芯屏蔽线，红黑黄三色线序清晰区分电源正负极与信号端，线材外层做了耐磨防护处理，可适应反复动作弯折的使用场景，避免长期使用后的线材断裂问题。从安装边界来看，舵机整体外形紧凑方正，安装耳的孔位间距、输出轴的突出高度、外壳的整体长宽高尺寸都符合微型高压舵机的通用安装规范，安装时仅需预留对应大小的装配空间，即可完成舵机的嵌入安装，输出轴的转动范围覆盖常规舵机的有效偏转角度，可满足绝大多数小型执行机构的动作行程需求。外壳的金属材质不仅可以提升舵机的抗摔抗冲击性能，还可以将内部驱动电路与电机工作产生的热量快速导出，提升长时间工作下的稳定性，避免过热导致的扭矩衰减或者控制失准问题。
