鼓式闸瓦制动装置带驱动执行机构结构

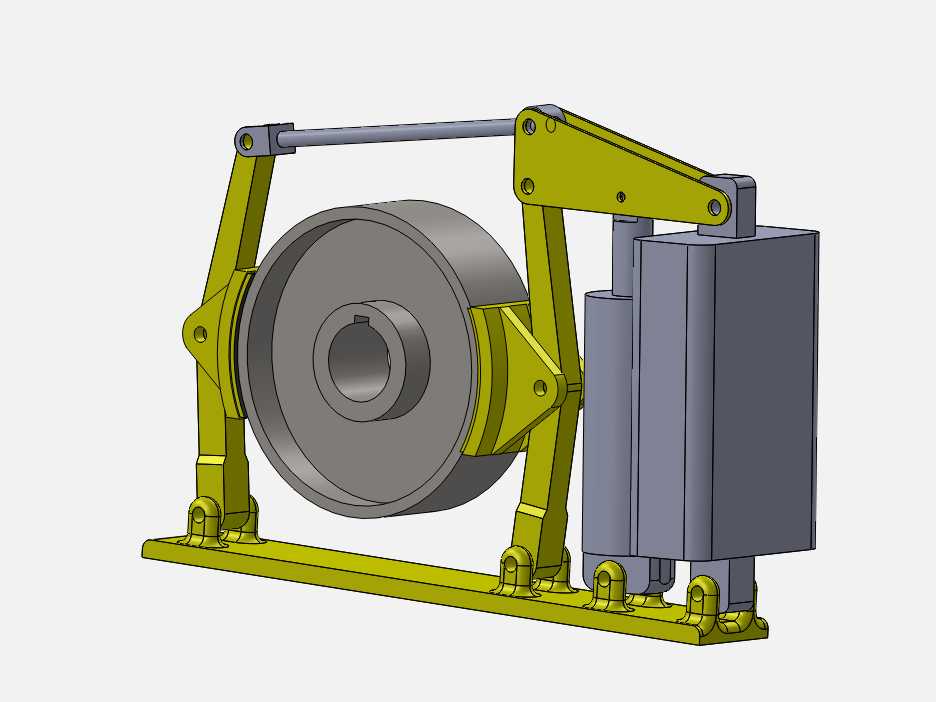

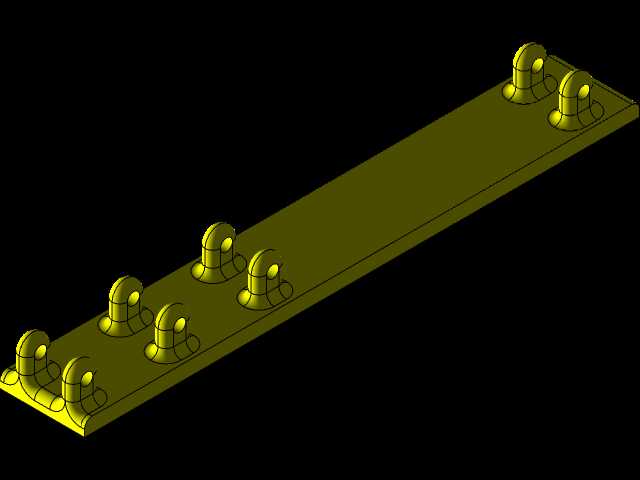

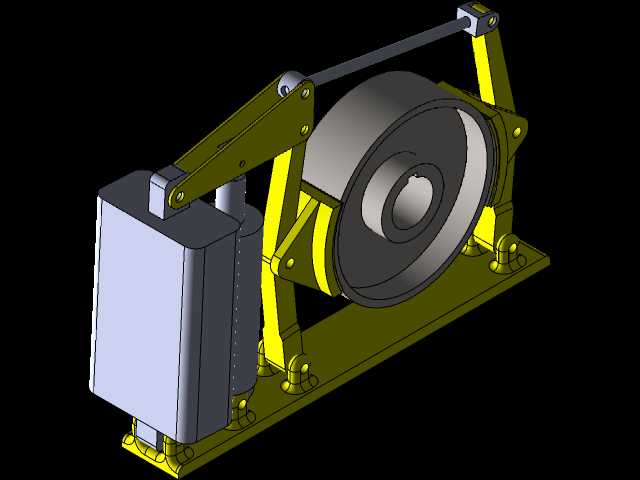

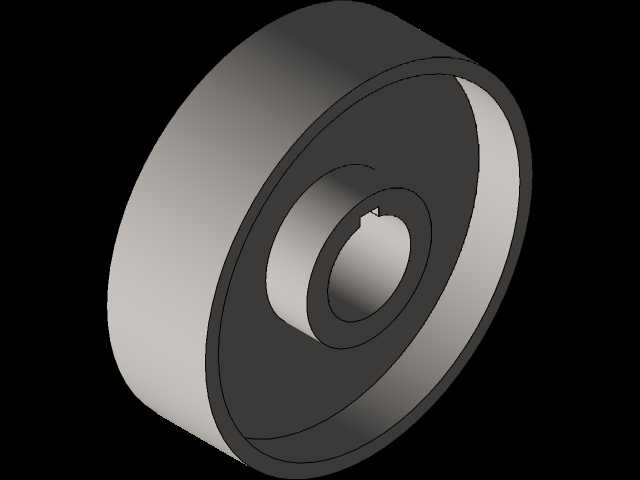

该闸瓦制动装置主要面向起重运输作业场景设计，可配套安装在桥式起重机、门式起重机、港口提升设备的高速轴或卷筒轴端，作为设备运行的安全制动核心部件，承担工作制动与紧急安全制动的双重功能，在设备失电、运行超速、触发安全联锁时快速抱紧制动轮，切断动力传递路径，避免重物溜钩、机构失控等安全事故，是起重类特种设备安全防护体系中不可或缺的机械执行部件。整套装置采用对称式双臂闸瓦结构布局，制动臂采用铸钢材质的铰接式设计，通过上下两处铰接点实现闸瓦的同步开合动作，保证两侧闸瓦对制动轮的正压力均匀分布，避免单侧偏磨导致的制动力矩衰减、制动轮表面异常磨损问题。装置右侧集成了电力液压推动器作为驱动执行单元，通电时推动器内部的叶轮带动液压油产生推力，驱动推杆向上伸出，通过杠杆机构带动两侧制动臂向外张开，使闸瓦与制动轮脱离接触，设备可正常运行；断电时推动器推力快速消失，制动臂在主弹簧预紧力的作用下向内收拢，闸瓦上的摩擦衬垫紧紧压合在制动轮外圆表面，通过摩擦力矩实现制动锁止。设计过程中充分考虑了安装维护的便捷性，底座采用一体式槽钢焊接结构，预留了与设备机架连接的长条形安装孔，可适配一定范围内的安装位置偏差，无需对设备底座进行二次加工即可完成装配；闸瓦与制动臂之间采用可调式连接结构，可通过调节螺栓调整闸瓦与制动轮的初始间隙，补偿摩擦衬垫磨损带来的间隙变化，保证制动响应速度始终处于合理区间，避免间隙过大导致的制动滞后、间隙过小导致的带闸运行磨损失效。该装置适配直径315mm的制动轮，安装底座的横向、纵向安装孔距符合起重设备制动装置的通用安装尺寸规范，可直接替换同规格的老式块式制动器，无需改动原有设备的安装接口；整体外形布局紧凑，驱动单元与制动臂集成在同一底座上，横向占用空间小，可适配起重设备走台、小车架等狭窄安装空间的布置需求；铰接点处均配置了自润滑轴承，日常运行无需频繁加注润滑脂，可降低设备运维的工作量，同时减少铰接点磨损带来的动作卡滞风险，保证制动动作的可靠性。摩擦衬垫采用高摩擦系数的耐磨复合材料制作，具备良好的耐热性与抗衰减性能，在连续制动产生的高温工况下仍能保持稳定的摩擦系数，避免长时制动导致的制动力矩骤降问题，满足起重设备重载、高频作业的使用需求。
