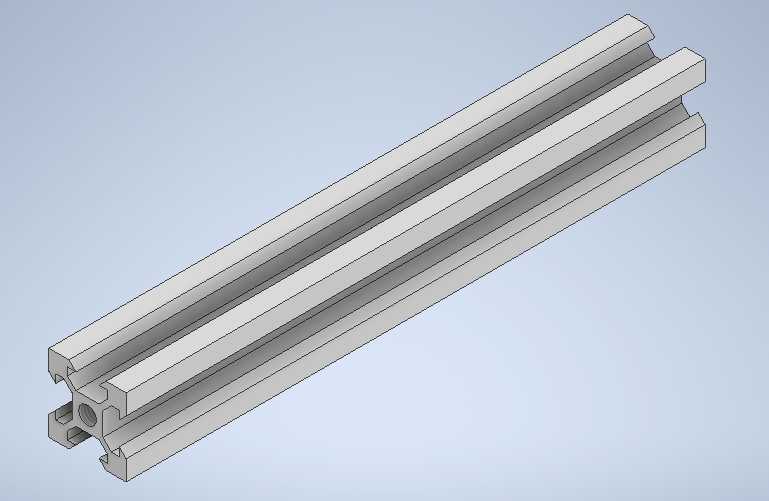

20系列欧标挤压铝型材三维结构设计

　　这款20x20规格的挤压铝型材，是轻型工业机架搭建场景中应用频次极高的基础构件，日常在桌面级小型设备机架、检测工位工装架、3D打印机框架、小型输送线侧边护架、实验室仪器安装支架等场景中，都能见到同规格型材的应用。从截面结构来看，这款型材采用四槽对称设计，槽口适配M5规格的T型螺栓与滑块螺母，四个端面的中心位置预留了M5螺纹底孔的安装位，不需要额外攻丝就能直接完成端盖、脚轮、连接板等配件的端面固定，大幅减少现场装配的二次加工工序。

　　在实际选型过程中，20系列型材本身的截面抗弯模量适配载荷在15kg以内的悬臂安装场景，单根1米长度的型材水平简支安装时，中部集中载荷的允许变形量控制在0.5mm以内，完全满足轻型设备的安装精度要求。型材的槽口采用标准欧标槽宽设计，槽道内部做了圆弧过渡处理，既能够保证T型螺母顺利滑入任意位置，也能避免应力集中导致的槽口开裂问题，在长期受振动的设备上使用时，不会出现紧固件松动移位的情况。

　　设计这款型材的三维模型时，首先要严格控制截面的形位公差，四个安装槽的对称度偏差需要控制在0.1mm以内，否则多根型材拼接成框架时，会出现连接板无法对齐、紧固件安装卡滞的问题。型材的壁厚采用1.8mm的常规设计，既兼顾了结构强度，也控制了单米重量，整根型材的米重控制在0.55kg左右，搬运和装配都不需要重型辅助工具，单人就能完成4米以内长度型材的安装作业。

　　从安装边界来看，这款型材的外接圆尺寸严格控制在20mm×20mm，相邻两根型材直角拼接时，采用2020角码连接不需要额外预留避让间隙，型材的棱边做了0.5mm的倒角处理，既避免装配过程中割伤操作人员，也能让拼接后的框架外观更规整。槽道的深度设计为4.2mm，适配的T型螺栓头部厚度为4mm，螺栓拧紧后头部完全藏于槽道内部，不会突出型材表面影响外围护板的安装。

　　在实际设备搭建中，这款型材可以和同系列的2040、2060型材任意拼接，不需要特殊的转接配件，只需要更换对应长度的角码和螺栓就能完成不同截面型材的组合搭建。针对需要走线的场景，型材的中心空腔可以直接穿过直径8mm以内的线缆，配合槽口的走线盖板，就能实现设备线路的内置隐藏，避免线缆外露造成的安全隐患。对于需要安装门板、亚克力护板的位置，只需要在槽道内嵌入密封条和压条，就能直接完成板材的固定，不需要额外打孔，后期调整护板位置时只需要松开压条就能滑动调整，适配设备改造时的快速调整需求。

　　很多初次做小型设备框架设计的工程师，容易忽略型材端面的安装孔位公差，这款模型在设计时就将端面安装孔的同轴度控制在0.08mm以内，和脚轮、可调支撑脚的配合间隙控制在0.1mm，安装后不会出现支撑脚歪斜、框架晃动的问题。另外型材的挤压成型方向做了拔模斜度处理，斜度控制在1°以内，既方便挤压生产时的脱模，也不会影响型材拼接时的贴合度，两根型材端面拼接时间隙可以控制在0.05mm以内，满足洁净车间对设备缝隙的卫生要求。

　　在做轻量化设备设计时，这款型材还可以根据实际载荷需求调整壁厚，不过常规场景下1.8mm壁厚已经能覆盖绝大多数轻型应用，不需要额外定制壁厚，直接采购标准型材就能完成加工，大幅缩短设备的生产周期。针对需要频繁拆装的实验设备场景，这款型材的槽道经过硬质氧化处理，表面硬度达到HV120以上，T型螺母反复滑动拆装也不会出现槽道磨损、紧固件打滑的问题，长期重复使用依然能保持连接精度。
