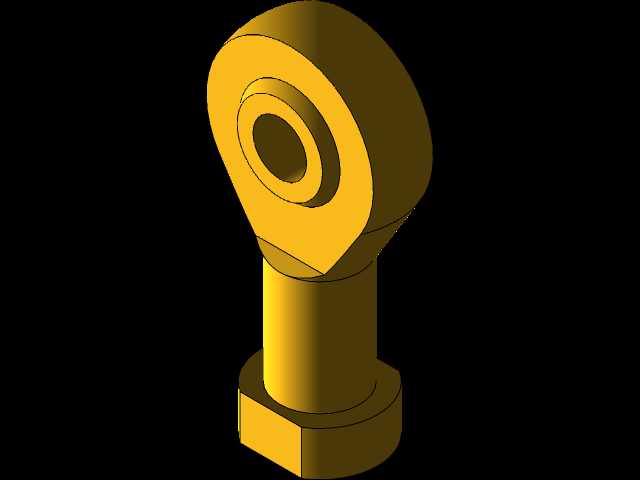

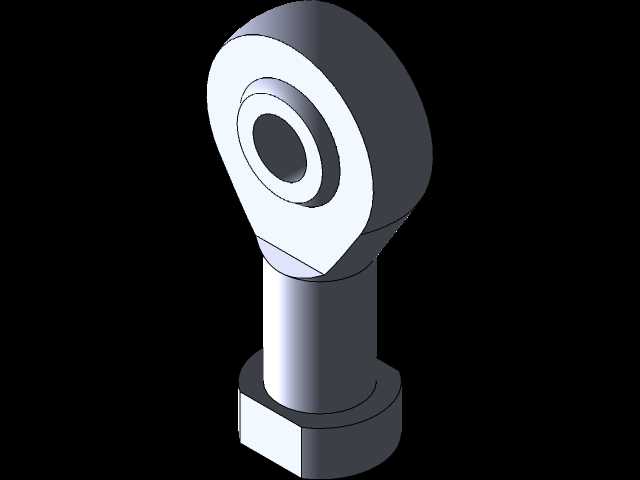

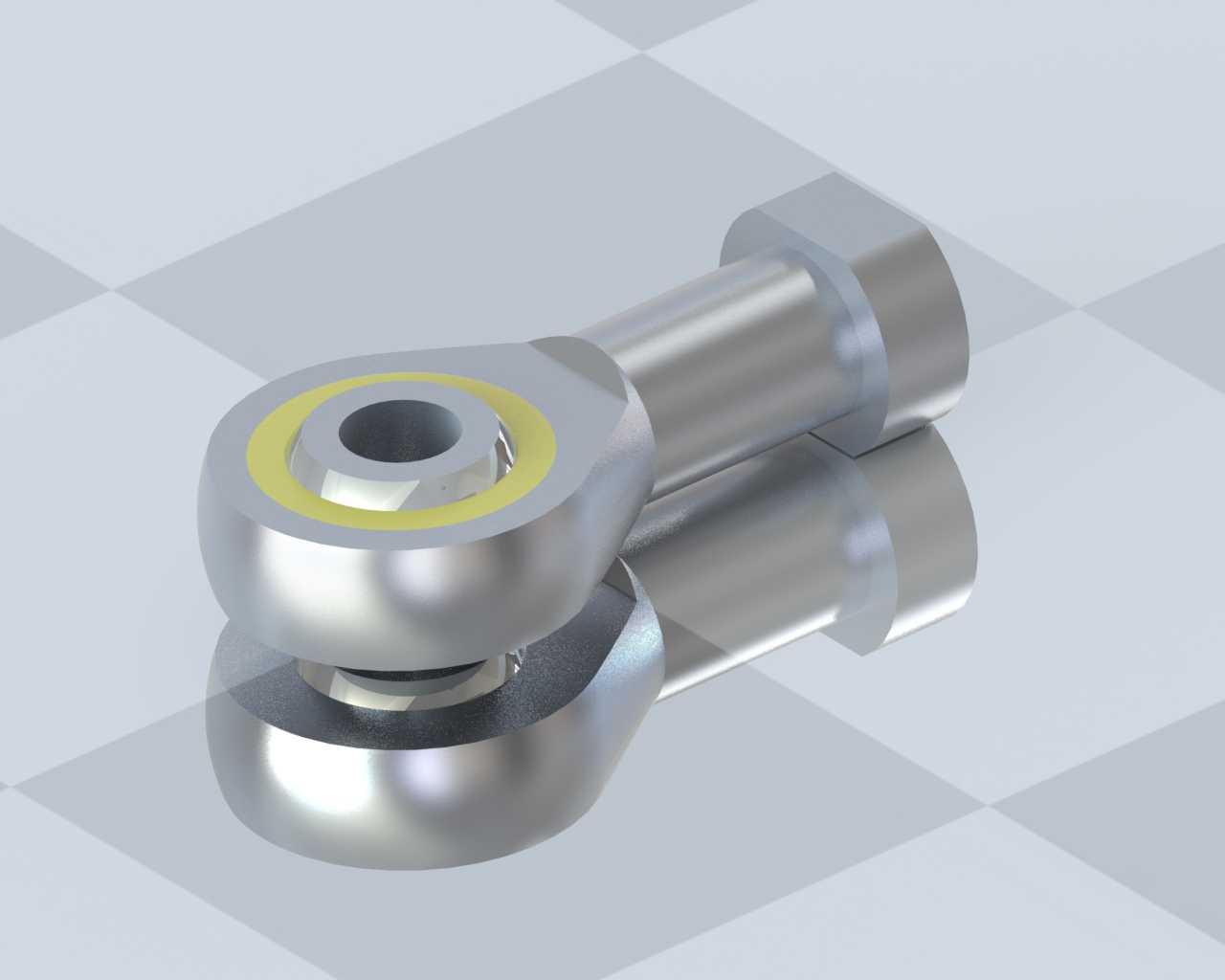

杆端带球形孔关节连接构件

这款带球形孔的杆端铰接构件，是机械传动与连接系统中应用十分广泛的核心配件，常见于工业自动化设备的连杆传动机构、工程机械的操纵连杆组、汽车底盘的稳定杆连接端、气动液压元件的活塞杆端连接，以及各类需要小角度偏转补偿的传动链路中，主要作用是在两个存在相对角度偏移的构件之间传递拉力、推力，同时补偿安装过程中产生的同轴度误差，抵消设备运行时因振动、构件形变带来的角度错位，避免刚性连接带来的应力集中问题，大幅提升整套传动机构的运行稳定性与使用寿命。

从功能特性来看，构件一端为外螺纹杆身，可直接拧入对应内螺纹的安装基座或传动杆件，通过杆身的螺纹段还能微调整体连接长度，适配不同安装间距的需求；另一端为带内球形孔的铰接头，球孔内部可配套装入对应规格的球头销，实现空间范围内多自由度的小角度偏转，相比普通的销轴铰接，这类球形铰接结构不存在转动副的卡滞死角，能同时适应平面内与垂直平面方向的角度偏移，在设备运行产生振动时可以自动适配位置变化，不会出现别劲、卡涩的问题。

设计过程中，首先根据额定传动载荷确定杆身的直径与螺纹规格，保证杆身的抗拉、抗剪强度满足工况要求，杆身与头部的衔接位置做了圆弧过渡处理，避免应力集中导致的断裂风险；球形孔的尺寸公差按照精密铰接配合要求设计，保证球头装入后既可以灵活偏转，又不存在过大的旷量，减少传动过程中的回程间隙；头部外侧采用了加厚的环形结构，提升球孔部位的结构强度，承受径向载荷时不会出现开裂变形。整体外形上，杆身采用等直径圆柱结构，头部为扁圆形铰接座，安装时杆身可通过螺纹旋合调整伸出长度，铰接端通过穿装球头销完成与对应构件的连接，安装边界需要预留足够的偏转空间，保证铰接端在最大偏转角度下不会与周边构件发生干涉，适配的安装场景十分灵活，既可以用于静态的构件连接定位，也可以用于动态的往复传动链路，在低速、中载的传动场景下有着极高的可靠性。
