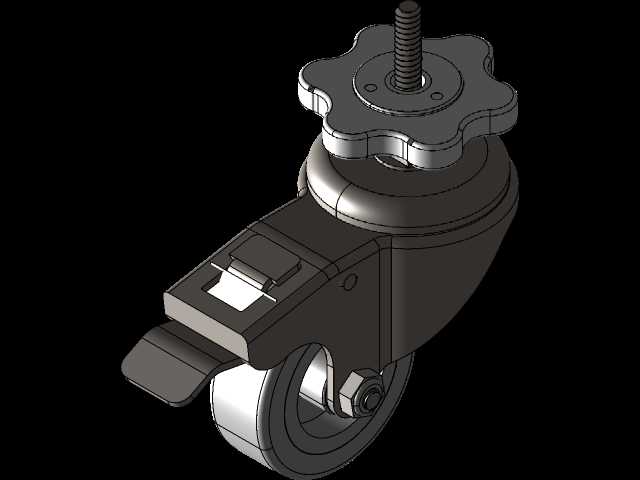

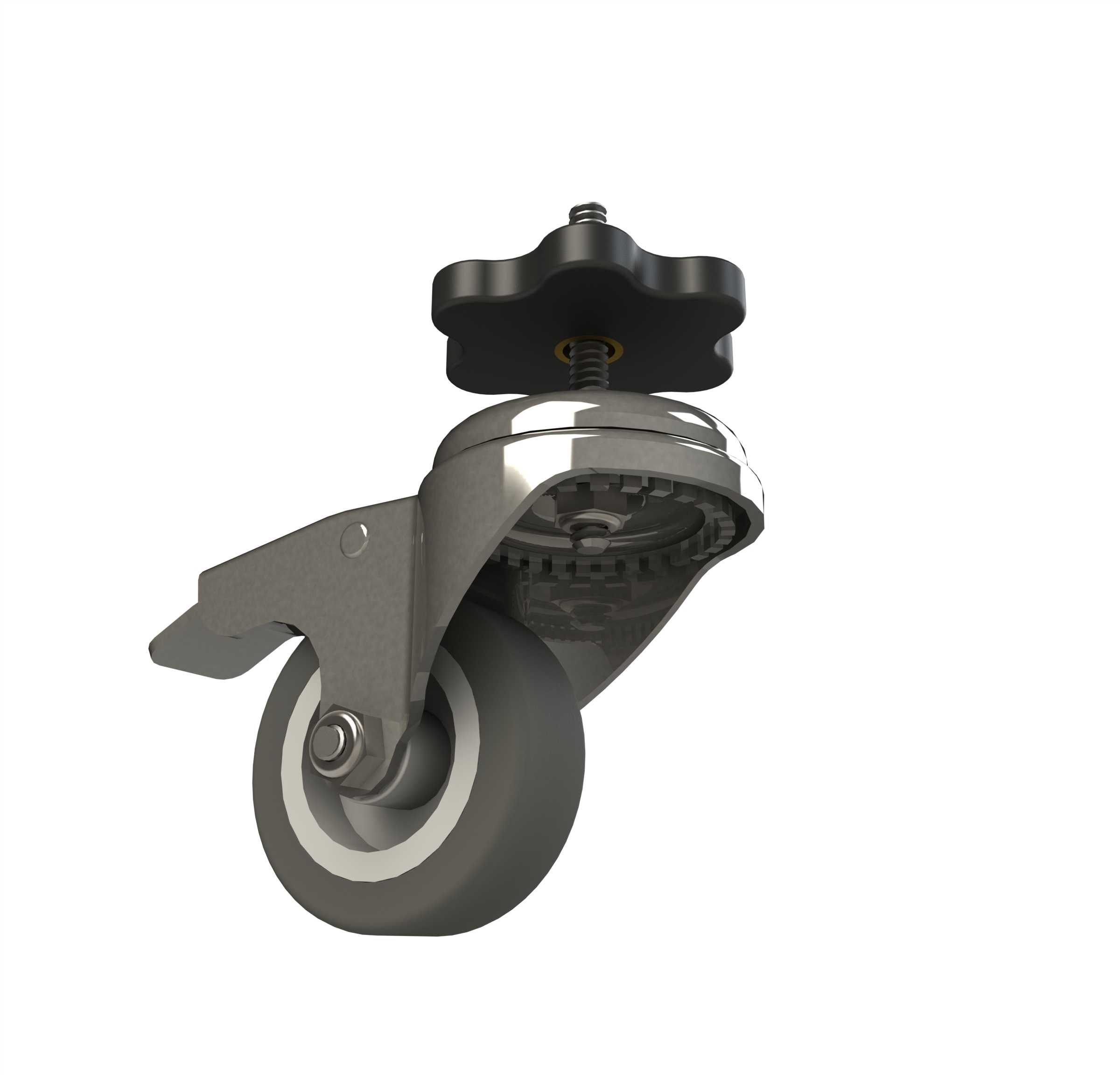

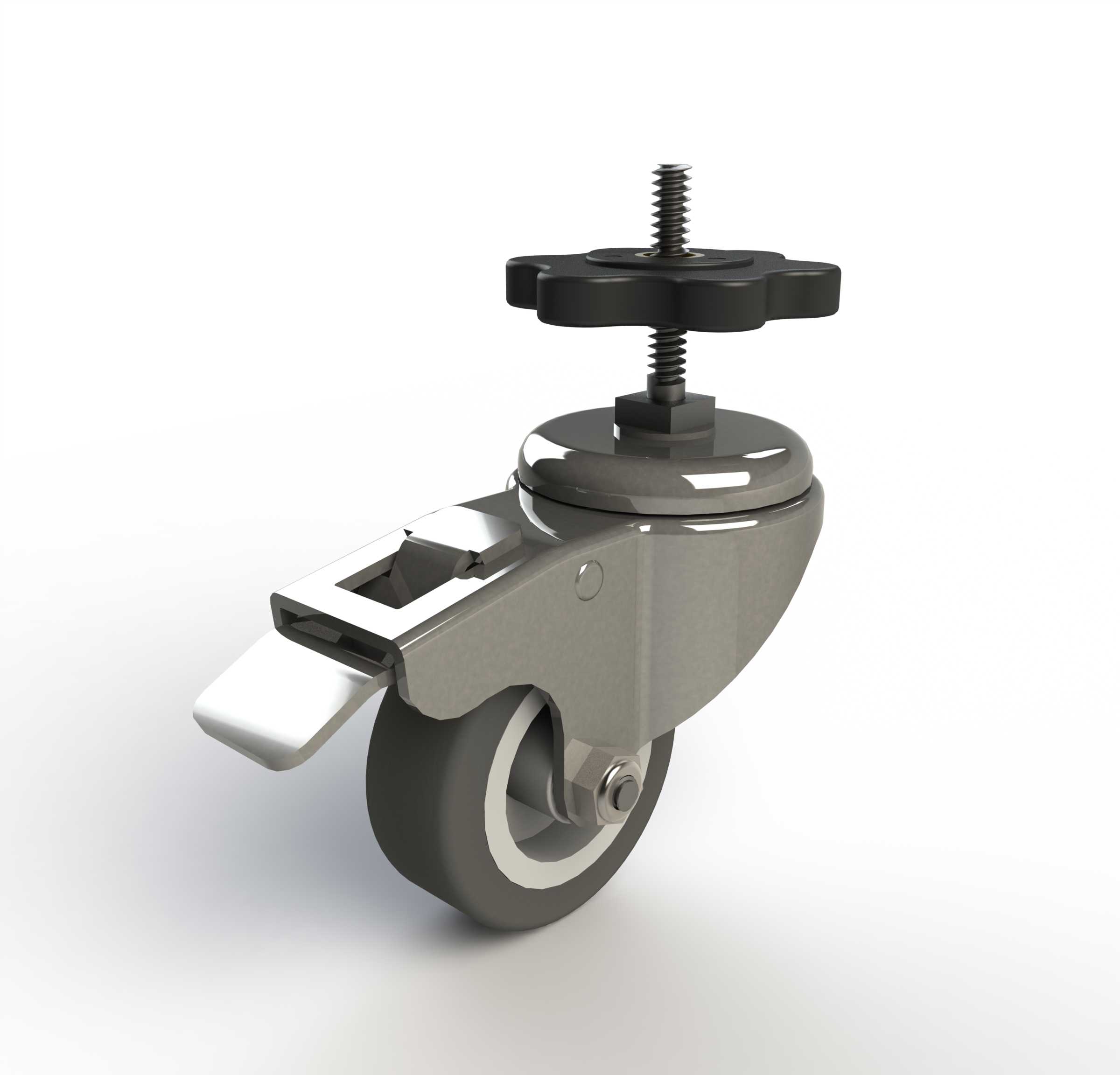

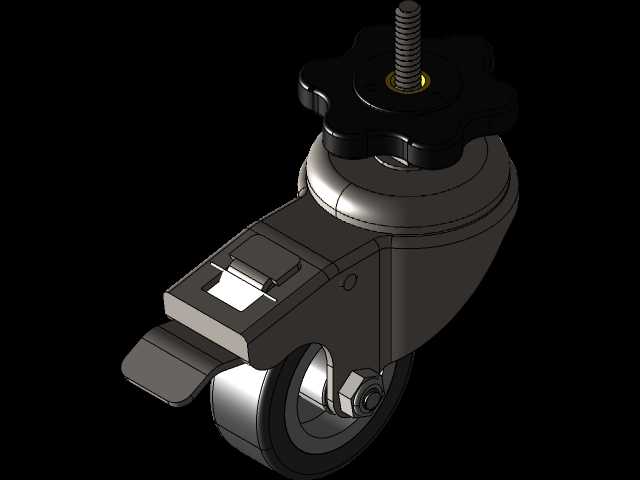

带调平结构的制动式钢制脚轮结构设计

这款带制动功能的可调脚轮，是面向工业生产场景、商用设备配套需求开发的移动支撑部件，广泛应用于轻型自动化设备机架、车间移动工作台、仓储周转料架、实验室仪器台、中小型工装夹具台等需要兼顾灵活移动与位置固定、水平调平需求的场景，解决了普通脚轮仅能实现移动与锁止、无法调整支撑高度适配地面高差的痛点，在地面平整度不足的车间、实验室、仓储区域使用时，无需额外垫设垫片即可快速完成设备调平，避免设备因放置倾斜出现运行异响、加工精度偏差、物料倾洒等问题。产品整体采用钢制冲压支架作为核心承载结构，支架表面做镀锌钝化处理，具备优秀的防锈耐磨性能，可适配多数工业场景的潮湿、多粉尘使用环境，轮体采用高弹性橡胶材质，滚动过程中阻尼适中、噪音极低，不会划伤环氧地坪、实木地板、瓷砖等各类地面材质，同时具备一定的减震缓冲效果，可降低设备移动过程中的振动传递，保护设备内部精密元器件不受颠簸损伤。功能设计上集成了三大核心模块：第一是万向转动结构，支架上部采用推力轴承配合铆接转动结构，可实现360度无死角转向，转向阻尼均匀无卡滞，推行过程中转向顺滑无需额外施加过大推力；第二是踏板式制动结构，采用下压式金属制动踏板，踩下后可同时锁止轮体转动与支架转向，锁止后脚轮不会出现滑动、转向偏移问题，锁止操作无需弯腰用手调节，脚踩即可完成锁定与解锁，操作便捷高效；第三是顶部螺杆调平结构，顶部采用标准外螺纹调节螺杆，搭配星形防滑手拧旋钮，无需借助扳手等工具，直接用手旋转旋钮即可调整支撑高度，调节行程可覆盖多数场景的地面高差需求，当设备移动到指定位置后，旋转调平手轮让支撑座接触地面，即可将设备整体抬升离开轮体承重面，实现设备的完全固定与水平校准，避免长期承重导致轮体变形。安装边界上，顶部螺杆采用通用标准螺纹规格，可直接适配多数设备机架的预留安装孔，无需额外加工转接件，整体安装高度符合轻型移动设备的常规离地间隙要求，不会导致设备整体重心过高出现侧翻风险，轮体宽度与转动半径经过优化，在设备底部安装时不会出现与设备支腿、底部管线的运动干涉，单轮承载能力覆盖轻型设备的常规承重需求，多轮配套使用时可满足中小型设备的整体承重要求。整体设计充分考虑了工业场景的实际使用痛点，将移动、锁止、调平三大功能集成在单个脚轮部件上，大幅降低了设备的配套零件数量，减少安装工序，提升现场调试效率。
