对夹式手动蝶阀工业管路控制构件

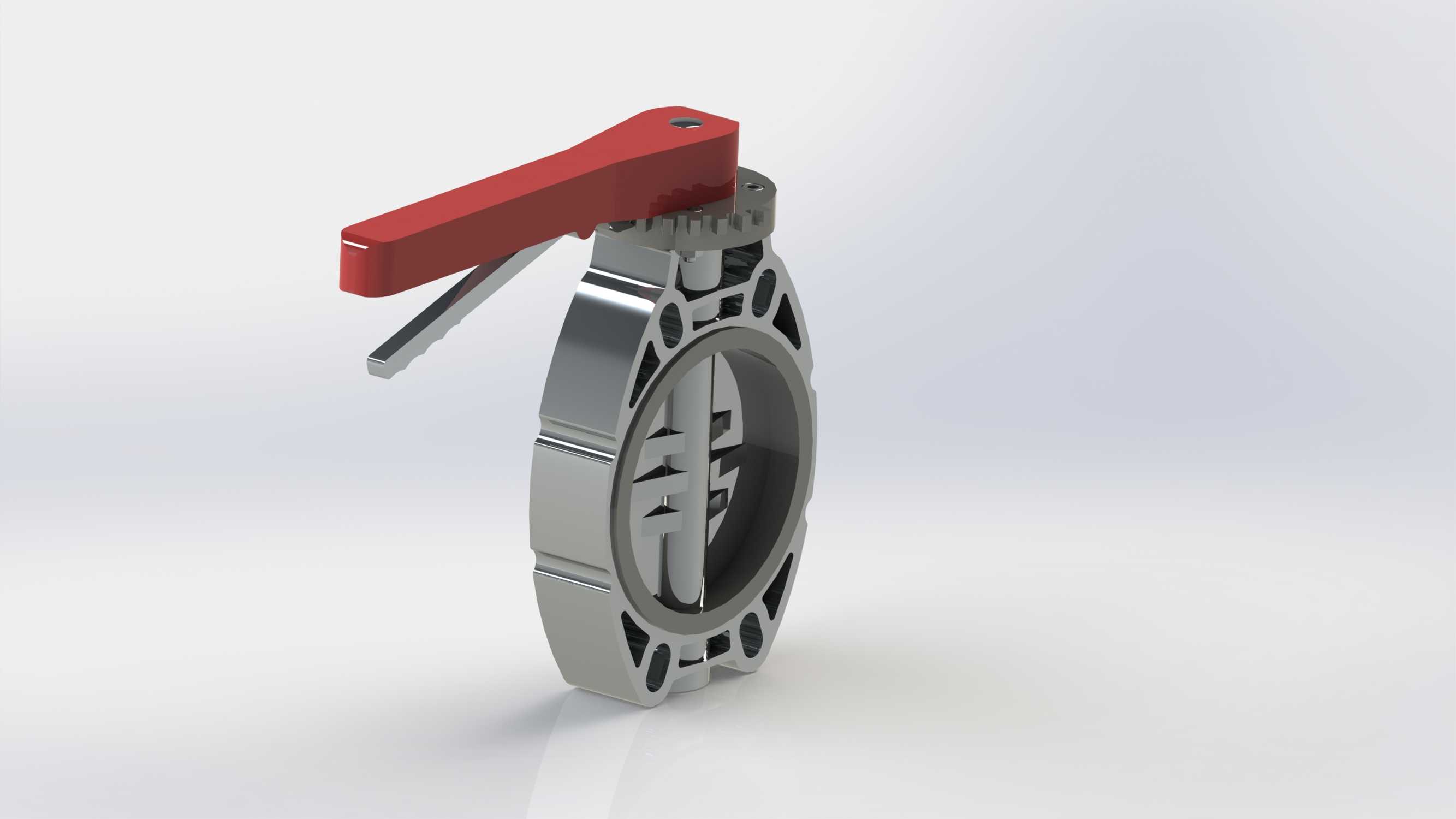

这款对夹式手动蝶阀是工业流体管路系统中应用极为广泛的截流与调节构件，常见于给排水管网、暖通空调循环系统、化工介质输送管线、食品加工流体管路、市政水务工程等场景，可适配清水、弱腐蚀性流体、低压气体、常温浆料等多种介质的通断与流量调节需求，在低压大口径管路场景中具备突出的应用优势，相比同通径的闸阀、截止阀，其结构长度更短、整体重量更轻，安装排布时可有效节省管路空间，降低管线支架的承重负荷。该蝶阀采用手柄驱动的手动操作结构，扳动手柄即可带动阀杆旋转，驱动阀板在0-90度范围内转动，实现阀门从全闭到全开的状态切换，手柄自带档位锁止结构，可将阀板固定在任意开度位置，避免管路介质压力波动导致阀板自行移位，保障流量调节的稳定性，操作时无需额外辅助工具，现场运维人员可直接手动完成启闭调节，日常巡检与操作十分便捷。产品采用对夹式安装结构，阀体两侧无自带法兰结构，安装时将阀体夹在管路两端的配对法兰之间，通过穿装螺栓完成整体固定，这种结构设计大幅压缩了阀门的轴向结构长度，可适配安装空间局促的管路排布场景，阀体采用流线型铸造结构，外部设置多道加强筋结构，在保障阀体结构强度、承受管路额定压力的前提下，尽可能降低阀体自身重量，同时减少铸造过程中的材料消耗；阀板采用对称流线型蝶板结构，全开状态下介质流道通畅，流阻系数远低于同通径的截止阀，可有效降低管路输送过程中的压力损失，减少流体输送的能耗。设计过程中充分考虑了安装边界的适配性，阀体的密封面采用对称平面结构，可适配国标通用的对夹式法兰安装尺寸，安装时无需额外定制配对法兰，可直接与现有标准管路法兰匹配对接；阀杆采用防吹出结构设计，避免管路带压状态下阀杆受压脱出引发安全事故，密封部位采用多重密封结构，可有效降低介质外漏的风险，阀板边缘的密封副采用弹性密封设计，全闭状态下可实现可靠的零泄漏截流，满足多数工业管路的截流密封要求。
