气动管路调压用膜片式压力调节器结构

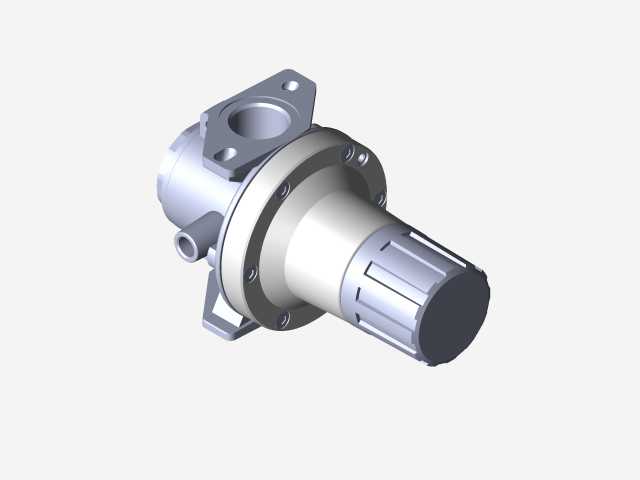

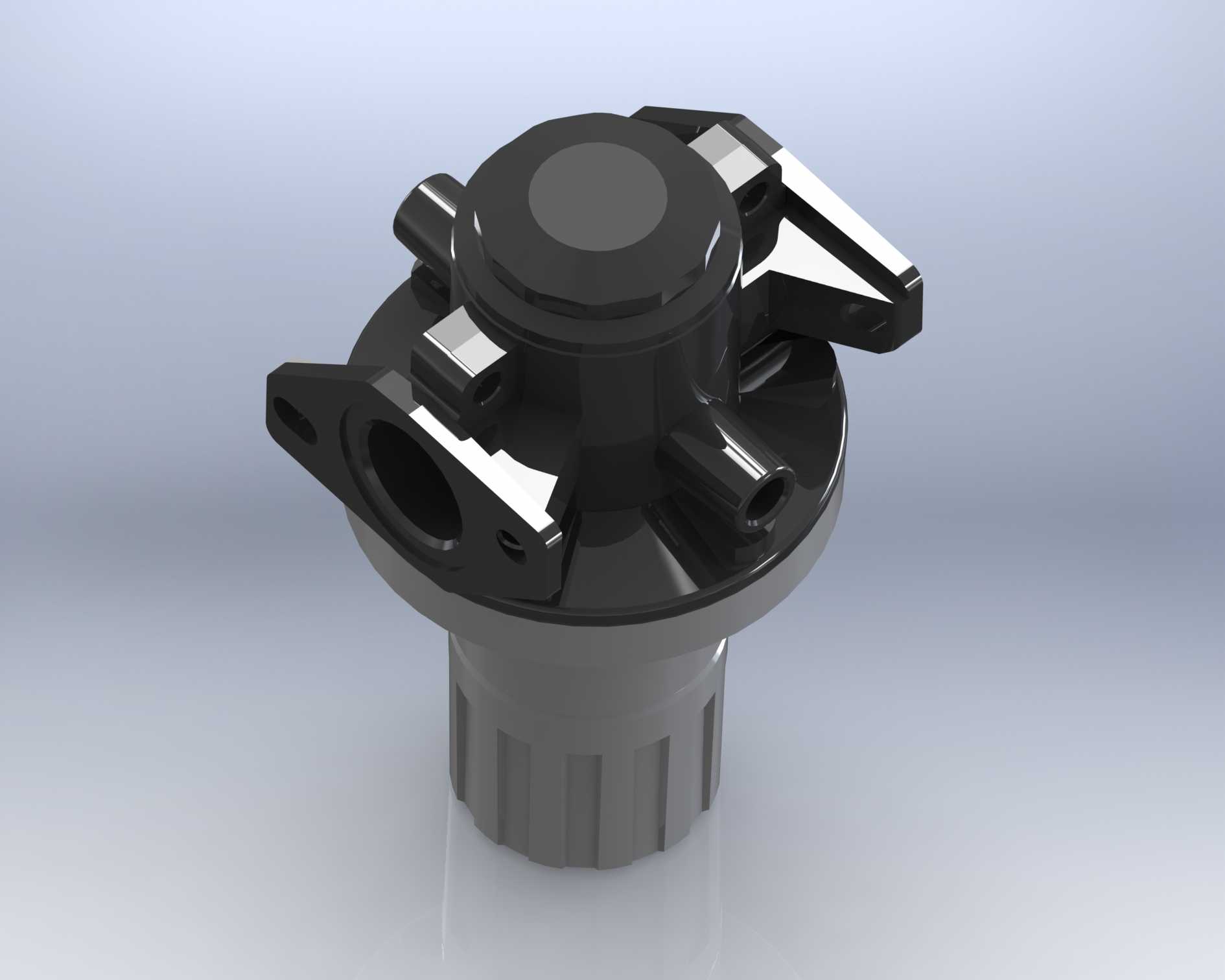

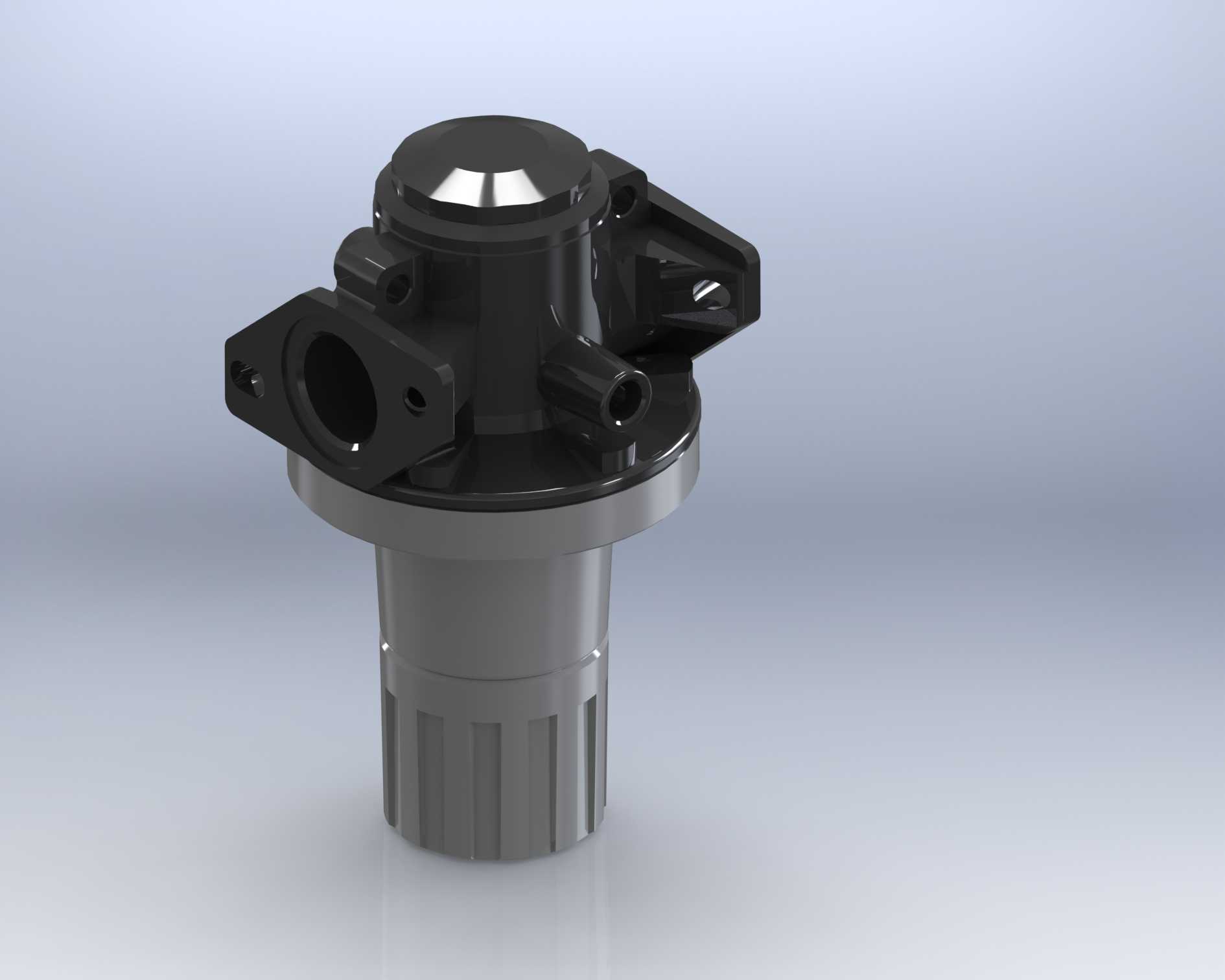

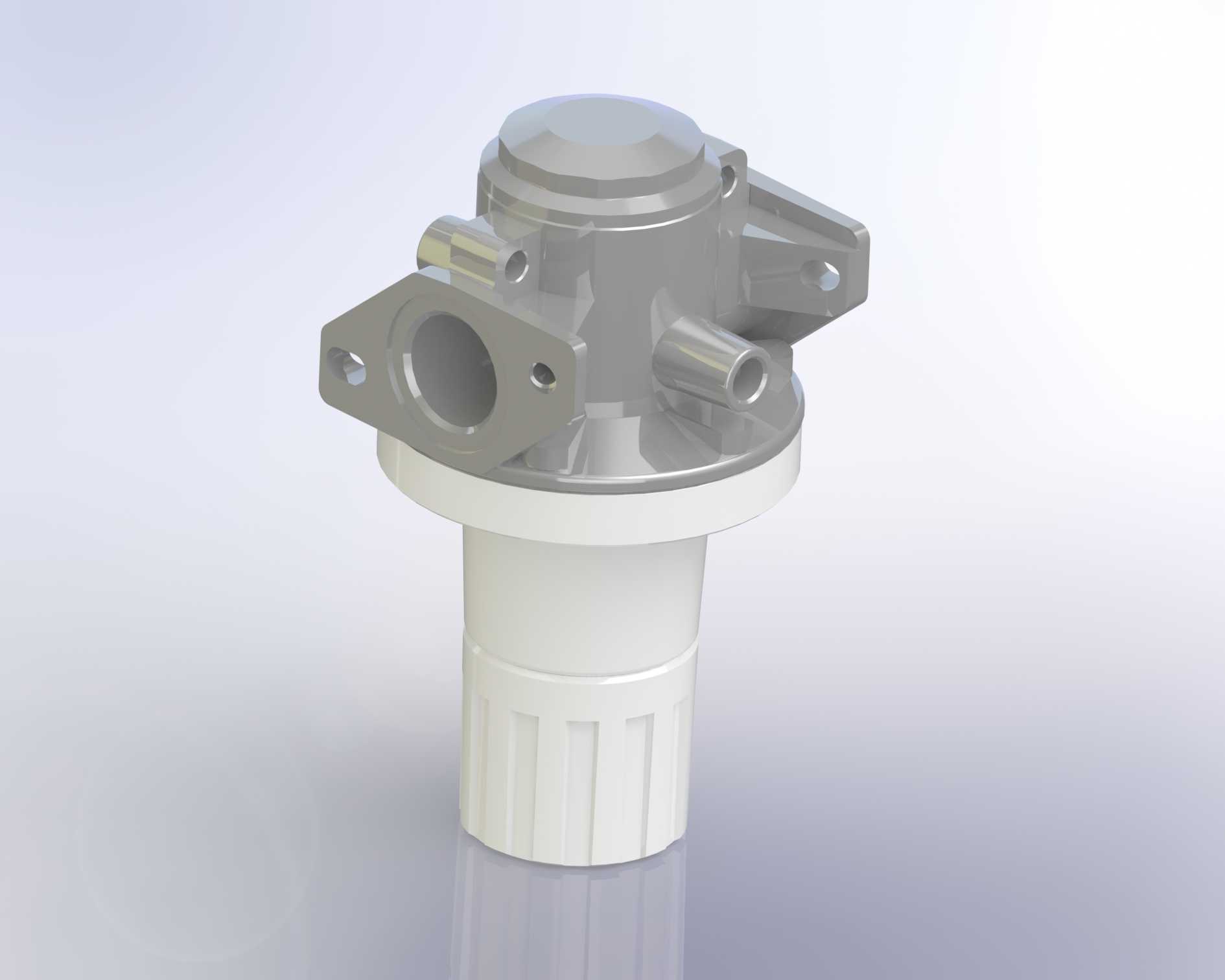

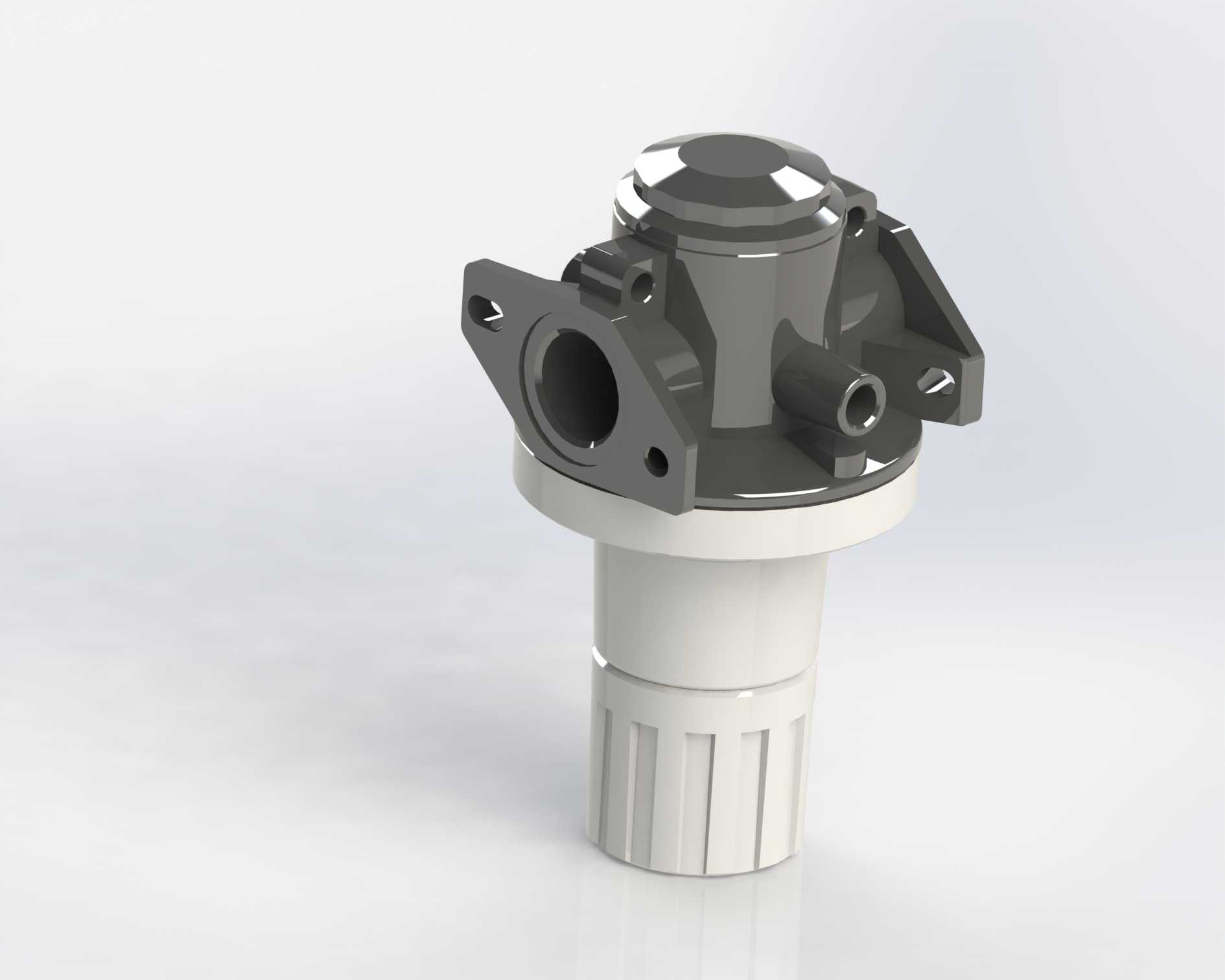

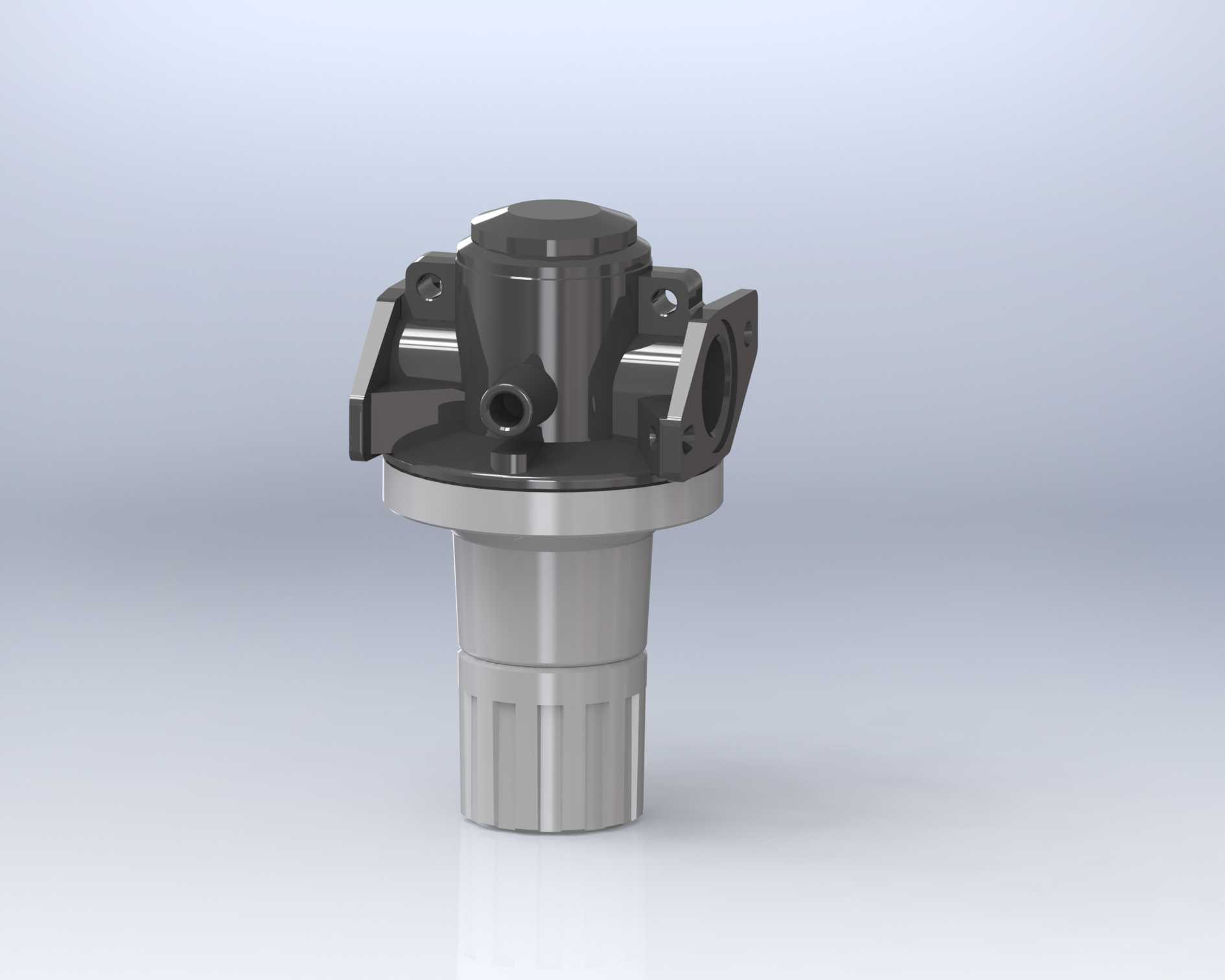

这款压力调节器主要应用于工业气动控制系统、压缩空气输送管路、小型流体动力回路中，是气源处理单元的核心调压部件，能够将上游输入的波动高压流体稳定调节至下游设备所需的工作压力，避免压力过高或波动冲击损坏后续气动执行元件、精密仪表或工艺设备，在自动化生产线、气动工装夹具、小型气动设备、实验室气路系统中都有广泛的使用场景。从实际用途来看，该款调节器属于直动式膜片调压结构，依靠底部的调节旋钮改变弹簧预紧力，带动膜片组件位移来调整阀口开度，实现输出压力的稳定控制，当下游压力超过设定值时，膜片会带动阀杆上移关小或关闭进气阀口，同时可通过溢流结构排出多余压力，保证输出压力始终维持在设定区间内，适配常规工业压缩空气、低压惰性气体等介质的调压需求。在产品功能特性上，该结构采用上阀体多安装耳设计，预留了标准通孔安装位，可直接通过螺栓固定在设备面板或安装支架上，侧面设置的两个通路口分别为进气端与出气端，接口采用法兰式凸台结构，可适配标准快插接头或硬管连接，阀体上部的侧孔可用于安装压力表，实时显示输出压力数值，方便操作人员直观调整压力参数。从设计思路来看，整体结构采用上下分体式布局，上部为压铸铝合金材质的阀主体，集成了阀口、膜片腔、安装接口与测压接口，结构紧凑强度充足，下部为工程塑料材质的调节手轮与弹簧罩，带有防滑竖纹结构，方便徒手旋转调节压力，无需额外工具即可完成压力设定，金属与塑料的材质搭配既保证了承压部分的结构强度与耐介质腐蚀性能，又降低了整体重量与生产成本，同时分体式结构便于后期拆解维护，更换膜片、密封件等易损部件。在外形尺寸与安装边界上，该调节器整体为立式圆柱布局，上部阀体最大宽度由两侧安装耳决定，安装耳的孔位间距符合常规小型调压阀的通用安装尺寸，可直接替换同规格的传统调压产品，下部调节手轮直径小于上部阀体直径，预留了足够的手指操作空间，整体高度适配常规气源处理组件的安装空间要求，安装时需保证阀体竖直放置，调节手轮朝下，进气与出气方向与阀体标识一致，同时预留出压力表安装与接线、调节手轮操作的空间，避免周边部件干涉调压操作与管路连接，阀体上部的溢流孔需保持通畅，不能被异物或安装结构遮挡，保证溢流泄压功能正常工作。
