未密封式以太网电缆连接插头结构设计

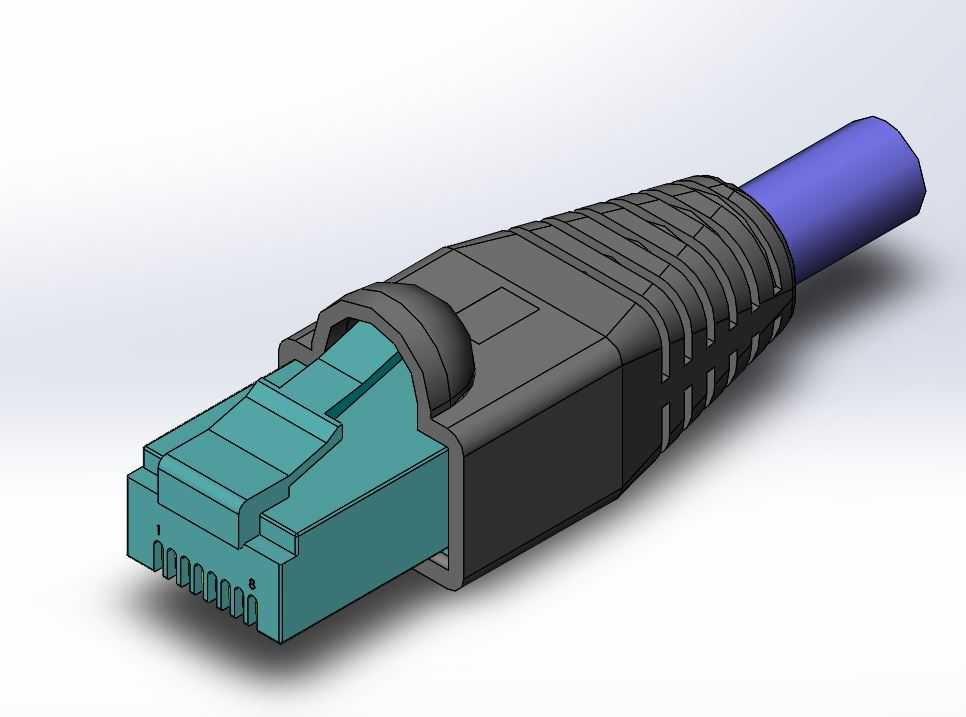

这款未密封以太网电缆插座端，是面向常规室内局域网布线场景设计的线缆端接部件，主要应用在办公网络布线、家庭组网、工业控制机柜内部非暴露区域的以太网链路搭建中，承担网线与网络设备端口之间的物理连接与信号传输功能，是双绞线以太网链路中最常见的端接连接件之一。该部件的核心功能是通过内部的金手指接触结构，将双绞线内的八根芯线按照线序规范与设备端口的接触针脚稳定对接，实现以太网电信号的低损耗传输，同时通过卡扣结构实现与设备端口的锁合固定，避免日常使用中因线缆拉扯导致的连接松脱、信号中断问题。在设计思路上，这款插头采用分体式结构设计，前端为接触端的硬质绝缘基座，采用耐插拔的工程塑料材质，基座上预留了整齐的芯线排布槽位，能够精准引导八根双绞线芯线对齐到对应的接触点位，压接时可让金属触片精准刺破芯线绝缘层实现导通，无需额外焊接，大幅提升端接施工的效率。中部设计了带防滑纹理的握持段，表面的多道环形凸起既可以提升插拔时的手指摩擦力，方便施工与日常维护时的插拔操作，也能增强接头位置的抗弯折性能，分散线缆弯折时的应力，避免线缆根部因反复弯折出现芯线断裂的问题。尾部为线缆护套衔接段，采用锥度过渡结构与网线外护套紧密贴合，既可以固定线缆与接头的相对位置，也能进一步缓冲线缆受到的拉拽力，提升连接的可靠性。在外形尺寸与安装边界上，这款插头完全遵循通用RJ45接口的尺寸规范，前端接触端的长宽尺寸与标准以太网端口完全匹配，插入设备端口后不会与相邻端口产生干涉，可适配交换机、路由器、计算机网卡、工业以太网模块等绝大多数带标准RJ45端口的设备；整体长度控制在常规布线的施工允许范围内，无论是端接后穿入线管、安装面板模块还是接入高密度端口的交换机，都不会出现尺寸冲突问题。接头尾部的线缆适配区间覆盖常规超五类、六类非屏蔽双绞线的线径范围，无需额外适配配件即可完成端接，卡扣的弹性行程经过优化，既保证插入后有足够的锁合力，也能在按压解锁时保持合适的按压力度，不会出现卡扣过紧难以拔出、或是过松容易松脱的问题。整体结构没有额外的密封防护结构，因此更适合干燥、无液体飞溅、无强腐蚀气体的室内使用场景，在常规办公、民用、机柜内部环境下能够长期稳定保持连接性能，兼顾了端接便捷性、连接可靠性与使用成本的平衡。
