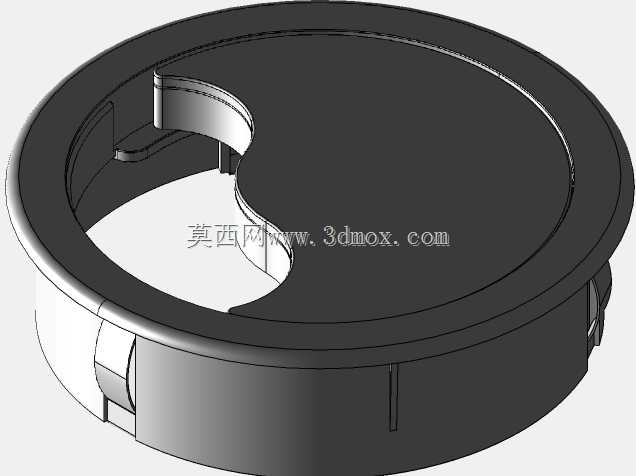

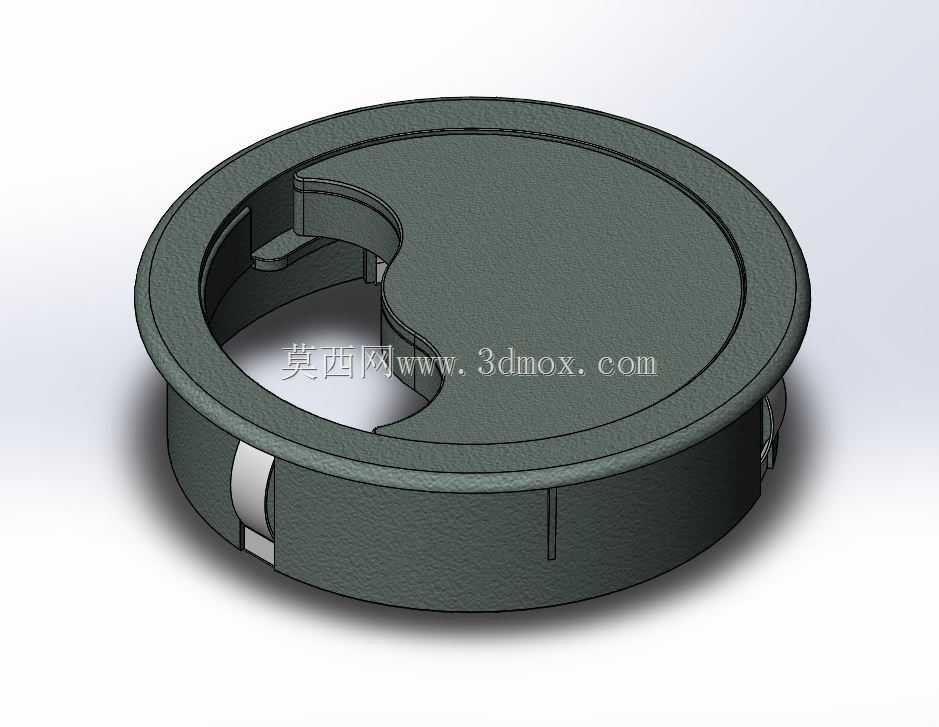

办公桌穿线用127mm快装电缆索环结构

日常办公场景里，密集的强弱电走线往往会破坏桌面整洁度，还容易出现线缆被桌板金属切口磨损、积灰落入走线孔的问题，这款直径127mm的快装电缆索环，就是针对这类桌面布线痛点设计的穿线防护部件。从实际安装逻辑来看，索环采用卡扣式快装结构，不需要额外螺丝固定，安装时只需将下部筒体对准桌板预先开好的对应尺寸圆孔下压，筒体周圈分布的弹性卡扣就会自动卡紧桌板下沿，上部的外翻法兰边会牢牢贴合桌板上表面，整个安装过程不需要额外工具，单人几秒就能完成装配，后期如果需要拆卸维护，只需拨开卡扣就能轻松取下，不会在桌板上留下额外安装痕迹。结构设计上，索环上部的盖板做了月牙形开口，不需要完全掀开盖板就能直接穿入线缆，穿线后盖板可以自然贴合线缆外壁，既能够遮挡走线孔内部的杂乱线缆，也能避免灰尘、细小杂物顺着开孔落入桌下，同时盖板和筒体之间做了限位结构，翻转时不会完全脱落，避免日常使用中盖板遗失的问题。索环的筒体高度适配常规办公家具的桌板厚度范围，周圈的卡扣做了导向斜面设计，下压安装时可以顺着开孔边缘自然向内收缩，到位后自动弹开卡紧，不会出现安装后松动、移位的情况。从使用场景延伸来看，这类索环除了常规办公桌之外，也可以用在试验台、设备操作台、多媒体讲台等需要穿设线缆的平板结构上，既能够对穿过开孔的线缆外层起到防护作用，避免线缆和开孔的硬边长期摩擦造成绝缘层破损，也能维持安装面的整体整洁度。建模过程中需要重点关注卡扣的弹性变形量设计，既要保证安装时卡扣能顺利收缩穿过开孔，也要保证卡紧后有足够的抱紧力，不会因为日常触碰、线缆拉扯就出现松脱；上部法兰边的外径要比安装开孔大出足够的尺寸，避免安装时索环整体掉入开孔内；月牙形开口的边缘做了圆弧过渡处理，不会刮伤线缆外皮，也不会在穿线时卡滞线缆。整个索环的外形为圆形结构，和常规桌面圆形开孔的适配性很高，外露的法兰边做了薄型设计，不会在桌面形成过高的凸起，避免影响桌面物品摆放，整体外观简洁，和多数办公家具的风格能够自然融合。
