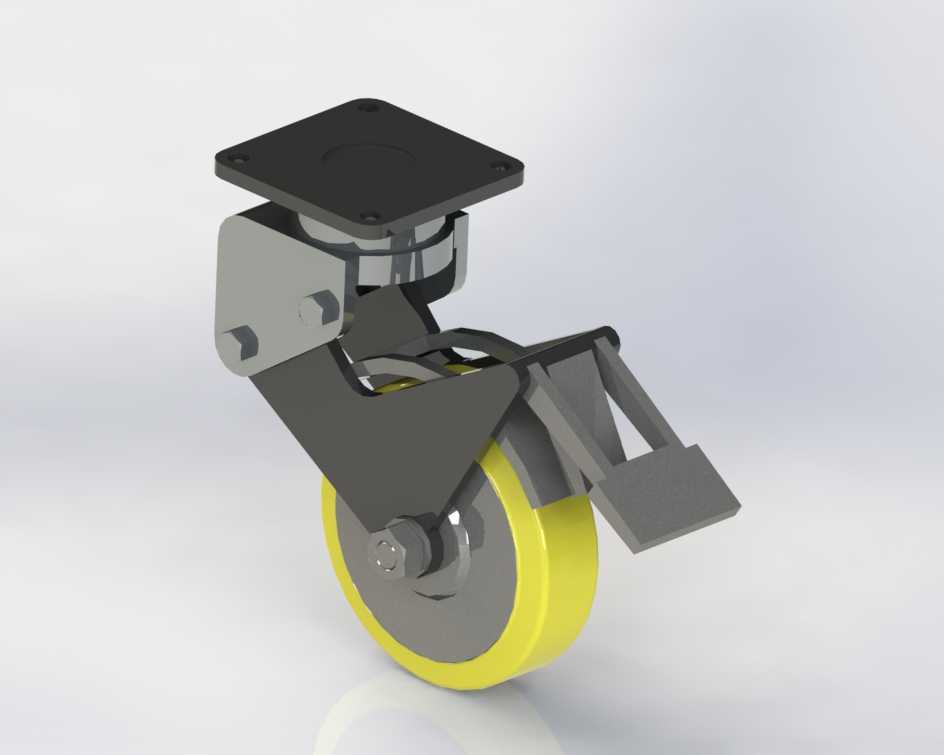

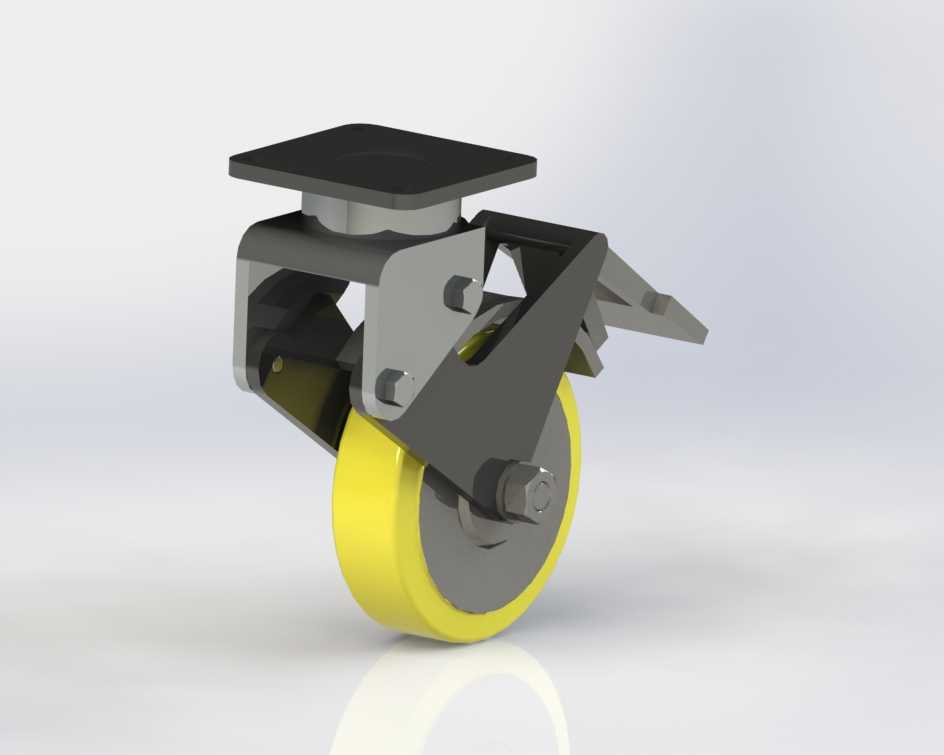

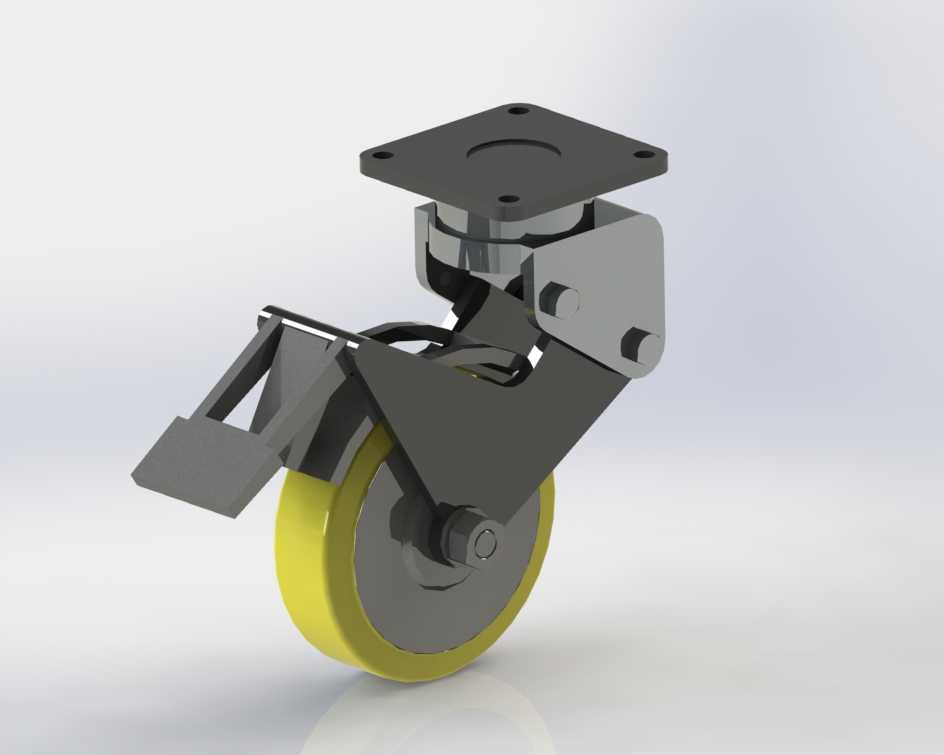

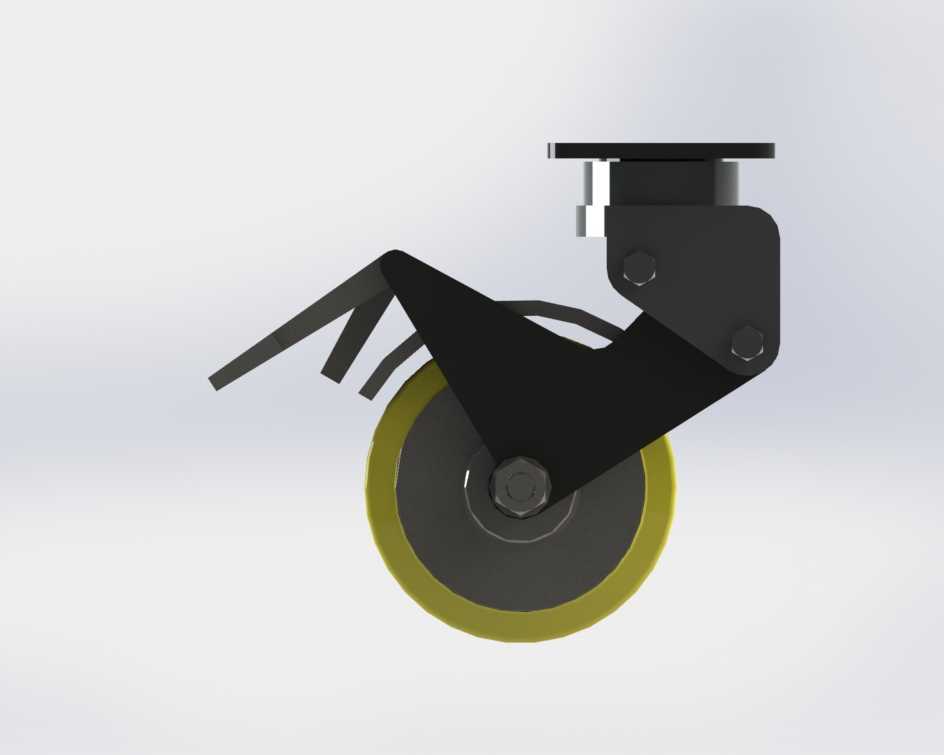

带刹车功能重型万向悬挂脚轮结构

这款带刹车的悬挂式万向脚轮，主要应用于各类工业移动设备、仓储周转台车、重型工装夹具、自动化生产线移动工位、商用重型展架以及需要频繁移位的工业操作台场景，能够在不平整的车间地面、环氧地坪、硬化水泥路面等多种工况下稳定承载设备重量，同时兼顾移动灵活性与驻停可靠性。从实际用途来看，该脚轮既可以满足设备短距离移位转场的需求，也能通过自带的刹车结构实现设备位置固定，避免作业过程中设备滑移引发的安全隐患，悬挂结构的设计还能抵消地面凹凸带来的冲击力，减少设备内部精密元器件受震动影响的概率，延长设备整体使用寿命。在功能特性上，这款脚轮采用顶部平板安装结构，轮体选用高弹性聚氨酯材质，轮芯为高强度金属结构，既具备聚氨酯材质静音、耐磨、不伤地面的优势，又能通过金属轮芯承载大吨位载荷，轮架部分采用加厚钢板冲压焊接成型，搭配精密回转支撑结构，万向转动顺滑无卡滞，侧向受力不易变形；自带的脚踏式刹车结构可以同时锁定轮体转动与万向转向，操作便捷，踩下即可实现双向锁止，抬起即可恢复移动状态，刹车踏板做了防滑处理，操作人员穿戴劳保鞋也能轻松操作。设计思路上，这款脚轮优先考虑重载工况下的结构可靠性，悬挂部分采用弹性连接结构，当设备经过地面接缝、小幅度凸起或凹陷时，悬挂结构可以产生小幅位移缓冲，避免轮体悬空导致的载荷集中，同时保证四个脚轮始终贴合地面，不会出现单个脚轮受力过载的情况；回转部位采用大直径钢球滚道设计，相比普通小脚轮的小滚珠结构，承载能力提升数倍，长期重载使用也不会出现滚道凹陷、转向卡顿的问题；轮体与轮架的连接采用带防松结构的螺栓轴，避免长期震动导致轴件松脱。在安装边界方面，这款脚轮的顶部安装板为标准方形平板，预留四个对称分布的安装螺栓孔，安装时只需在设备底部对应位置预留匹配的安装孔位，通过螺栓紧固即可完成装配，安装板与轮架的连接部位做了加高处理，预留足够的回转间隙，安装时无需额外避让周边结构；轮体直径、整体安装高度、回转半径都经过优化设计，在保证足够越障能力的前提下，尽可能降低设备整体重心，提升设备移动过程中的稳定性，不会因为脚轮高度过高导致设备侧翻风险提升，轮体宽度也经过匹配计算，单位面积接地压力小，不会在软质地面留下过深压痕。
