工字钢轨道悬挂式载重滑车结构设计

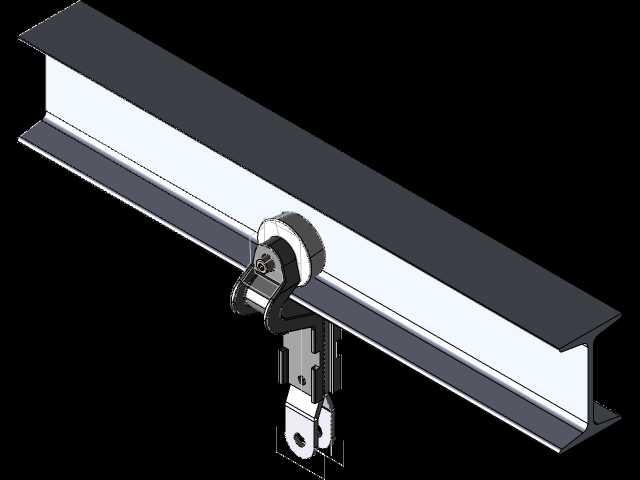

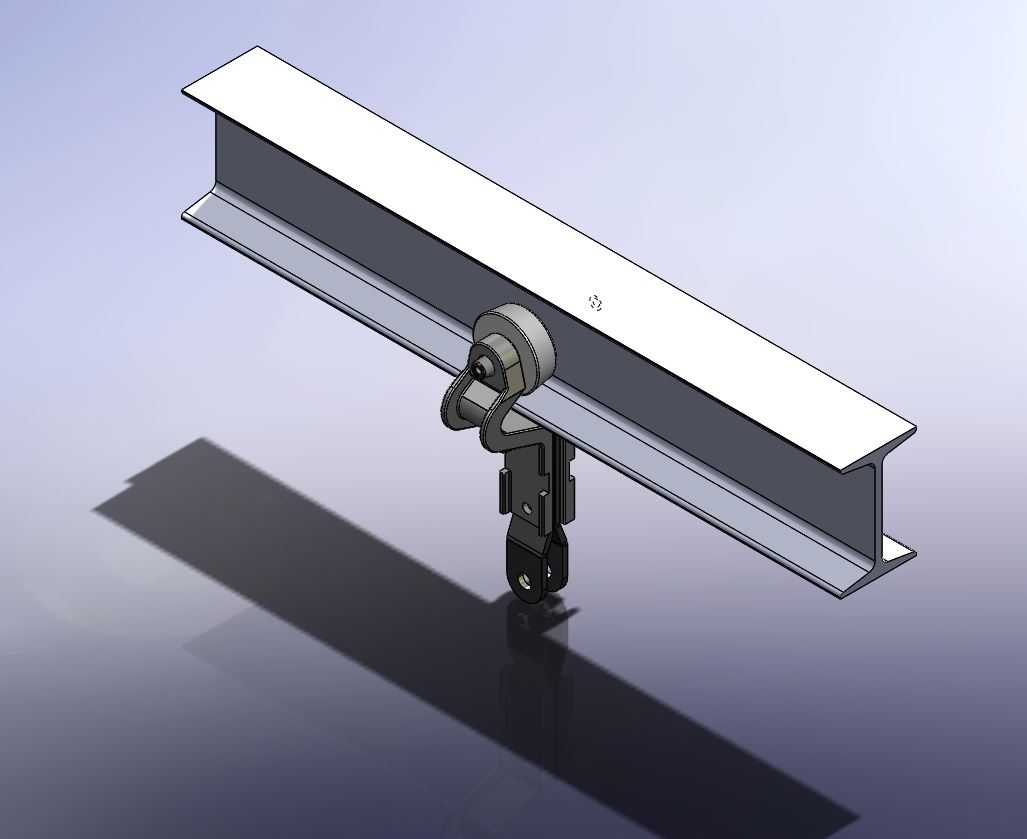

这款悬挂式轨道滑车主要适配常规4英寸规格工字钢轨道使用，是轻型物料悬挂输送、工位起重辅助作业场景中的核心配套部件，常见于生产车间工位间物料转运、轻型工装吊挂、生产线旁工件临时吊运、仓储区域轻型货物悬挂移位等作业场景，能够在固定铺设的工字钢轨道上顺畅沿轨道长度方向移动，搭配下方吊挂的吊具或承载工装，可完成指定范围内的物料位置调整，减少人工搬运转运的劳动强度，提升工位间物料流转的效率。

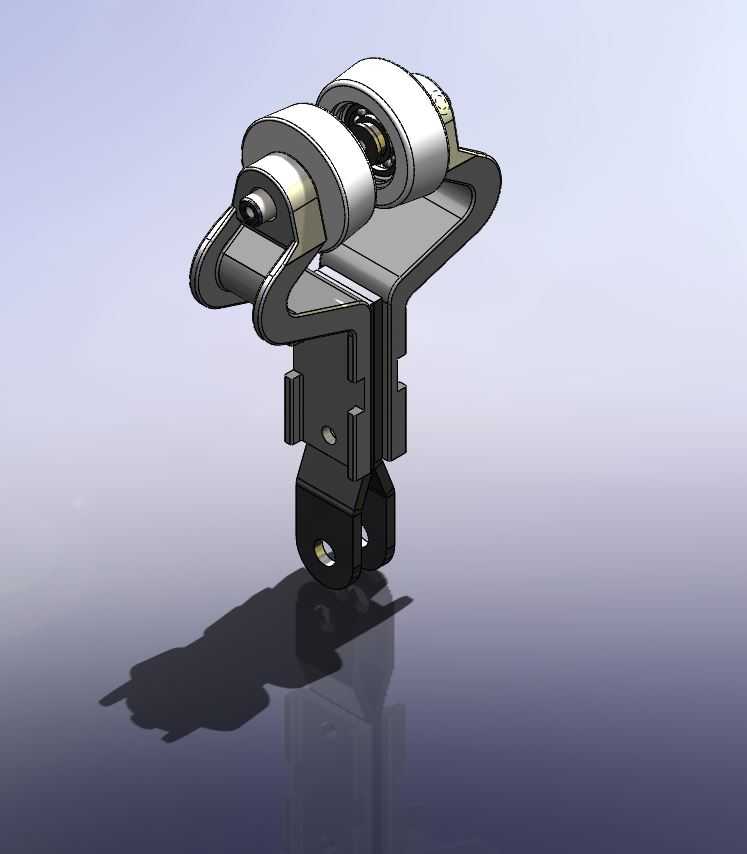

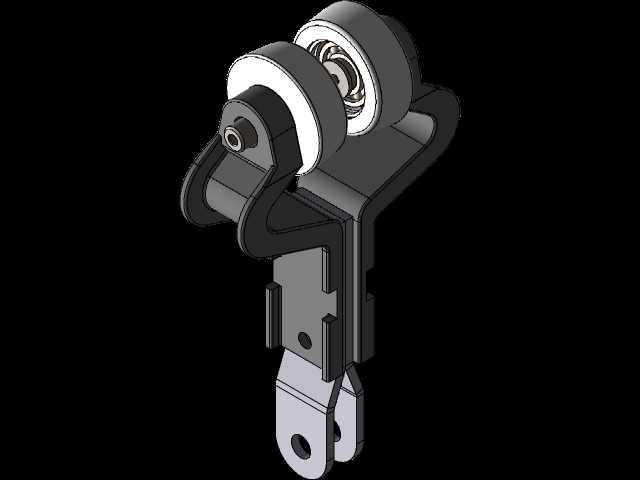

从功能特性来看，该滑车采用滚轮贴合工字钢翼缘上表面的行走结构，两侧滚轮的间距完全匹配对应规格工字钢的翼缘宽度，安装后滚轮与轨道接触面贴合紧密，行走过程中不会出现卡滞、侧偏或脱轨的情况，滚轮内置转动顺滑的轴承结构，推动时阻力极小，单人即可轻松推动挂载了额定载荷的滑车沿轨道移动。滑车下方设置了带锁止结构的吊挂连接位，可直接连接吊钩、吊环或是定制的工装挂架，连接位采用铰接结构，在滑车移动或挂载物出现小幅摆动时，能够自适应调整角度，避免连接处出现应力集中导致结构变形或断裂。

在设计思路上，这款滑车优先考虑了安装便捷性与使用可靠性，整体采用分体式组合结构，无需额外拆解轨道即可完成在现有工字钢轨道上的加装作业，安装时只需调整两侧滚轮的固定间距，将滚轮卡入工字钢翼缘后锁紧固定件即可完成装配，后期维护更换部件时也可直接在轨道上完成拆解，无需拆卸整段轨道。结构受力设计上，整体载荷通过滚轮直接传递到工字钢轨道上，所有受力部件均采用对称式布局，挂载重物时受力均匀，不会出现单侧受力过大导致的磨损不均问题。

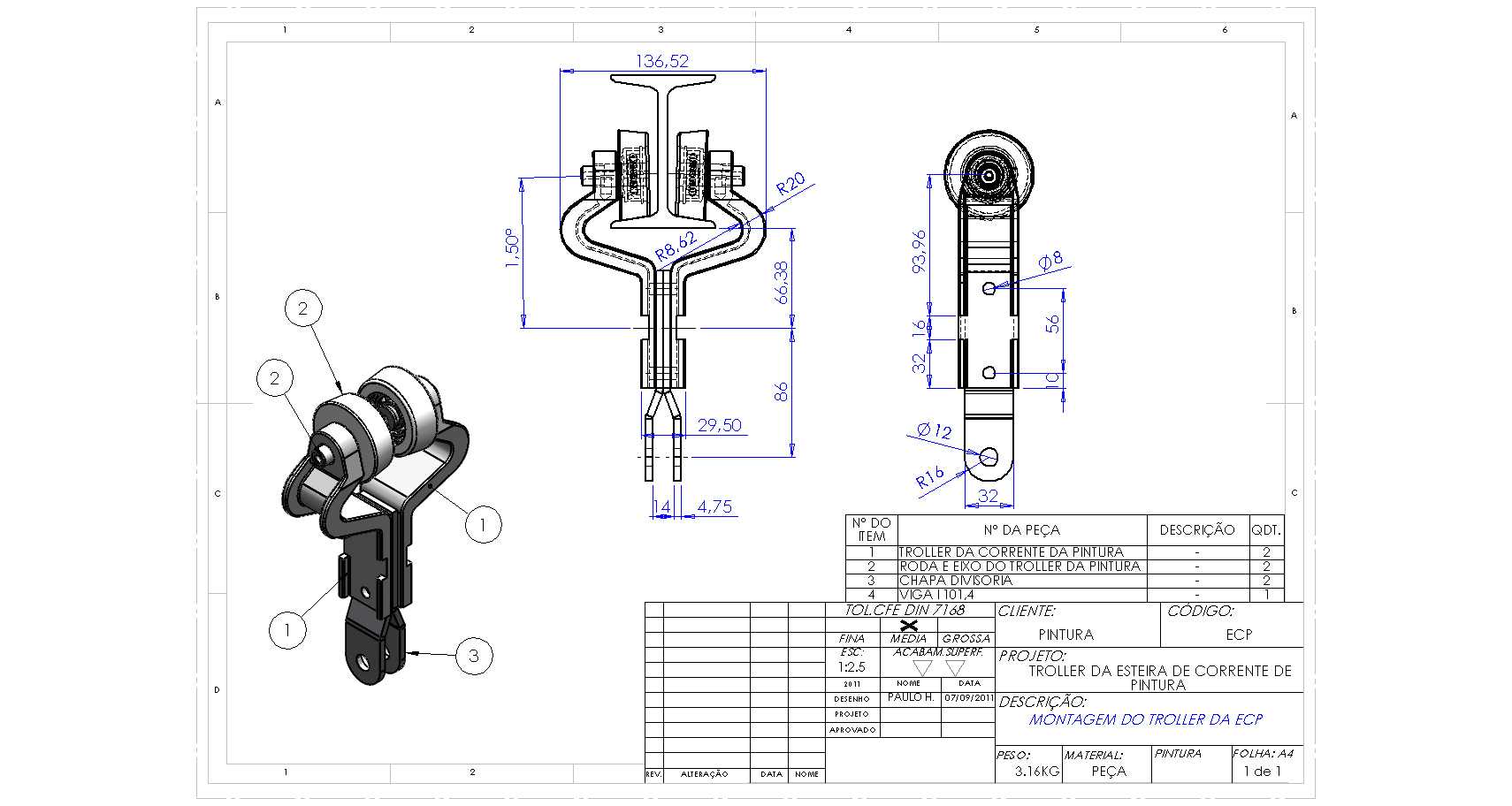

从安装边界来看，该滑车适配的工字钢翼缘宽度对应4英寸常规工字钢规格，整体安装后在轨道下方的垂向占用空间紧凑，不会过多占用轨道下方的作业净空，滑车沿轨道方向的长度尺寸经过优化，在轨道的弯道衔接处也可顺畅通过，不会出现尺寸干涉卡滞的问题，横向宽度完全包裹工字钢翼缘，两侧预留的安全间隙既保证行走顺畅，也能避免滑车从轨道侧方脱出，适配大部分常规轻型悬挂输送轨道的安装尺寸要求，无需对现有轨道做额外改造即可直接配套使用。
