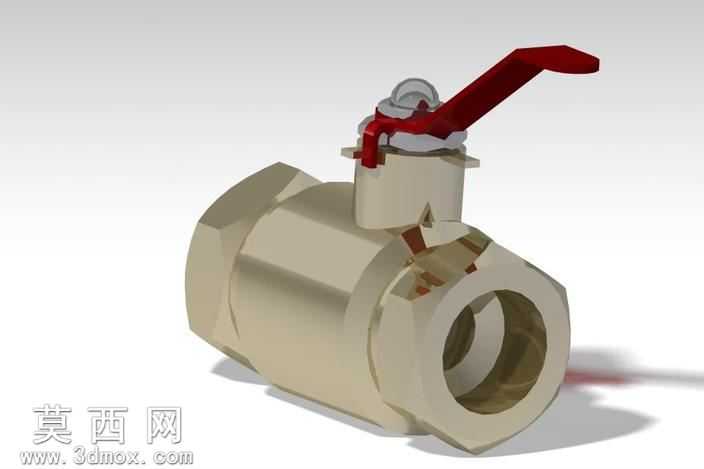

内螺纹手动黄铜球阀三维结构设计

本作品为手动内螺纹球阀的三维数字化设计成果，建模阶段以实际民用给排水、低压流体输送场景的常用球阀尺寸为基准，严格遵循球阀的结构设计逻辑开展。首先完成整体结构的拆解规划，将球阀划分为阀体、球体阀芯、阀杆、操作手柄、密封填料压盖、连接端螺纹结构几个核心独立部件，在三维建模环境中先绘制各部件的二维截面草图，通过旋转、拉伸、切除等基础特征命令生成主体毛坯结构，再针对细节特征做精细化处理：阀体两端的内螺纹采用螺旋扫描命令生成标准管螺纹牙型，保证螺纹参数符合通用管道连接的互换性要求；球体阀芯的通孔做同轴度约束，确保通孔轴线与阀体两端连接轴线完全重合，避免流道出现错位节流问题；阀杆与球体的连接部位做扁方配合结构设计，模拟实际装配中的扭矩传递逻辑，保证手柄转动时可稳定带动阀芯同步旋转。材质与渲染阶段，针对不同部件匹配对应真实材质属性：阀体采用锻造黄铜材质，调整金属粗糙度参数模拟黄铜件经机加工后的亚光金属质感，还原金属表面细微的加工纹理与环境反光效果；操作手柄采用红色酚醛塑料材质，设置合适的漫反射与高光参数，还原工业塑料件的哑光磨砂质感；密封部位设置聚四氟乙烯材质的半透明白色质感，区分金属构件与非金属密封件的视觉差异。整体装配阶段严格按照实际球阀的装配顺序添加配合约束，阀体与阀芯之间添加同轴心配合与密封面的接触约束，阀杆与阀体填料函部位添加滑动旋转约束，手柄与阀杆顶端添加固定配合，同时添加运动干涉检查，验证手柄在0到90度旋转行程中，各部件无结构碰撞，阀芯可实现全通径全开至完全截断的状态切换，完整还原球阀的启闭运动逻辑。设计过程中重点考量了模型的工程实用性，所有结构尺寸均参考行业通用球阀的规格参数，未做脱离实际生产的夸张造型设计，既保证三维模型的视觉展示效果，也可作为相关阀门设计、教学演示的数字化参考素材，清晰展现手动球阀的内部构造与工作原理。
