0.5英寸三片式手动球阀三维设计作品

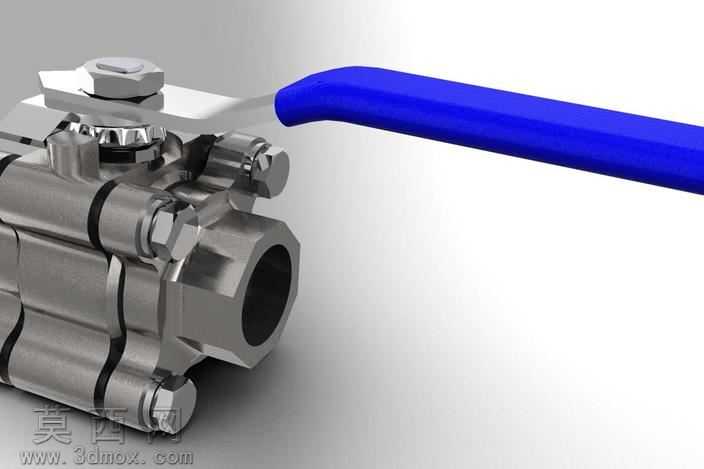

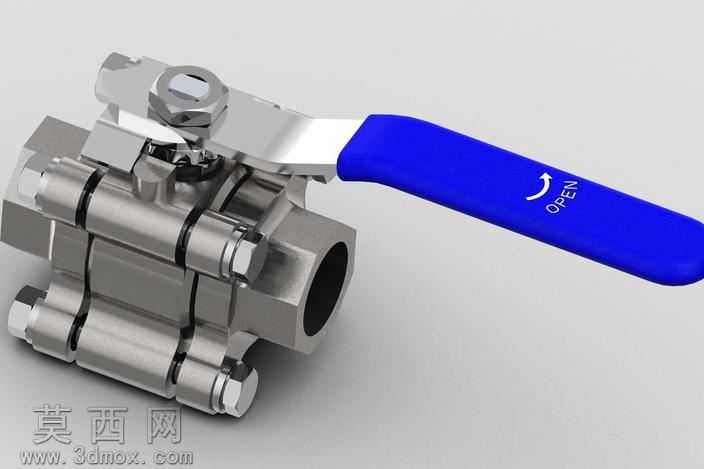

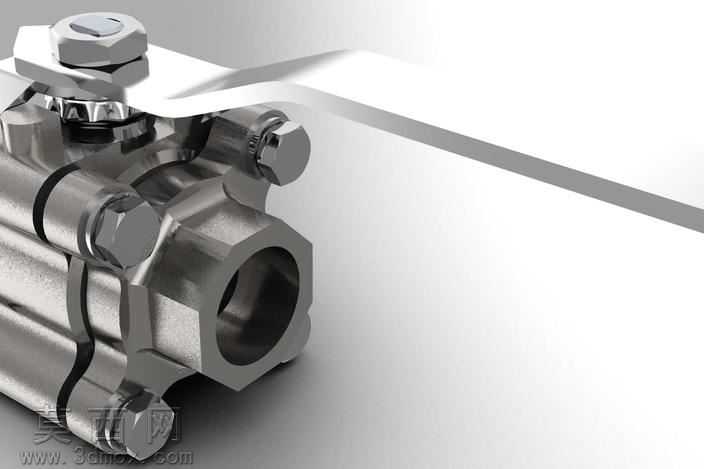

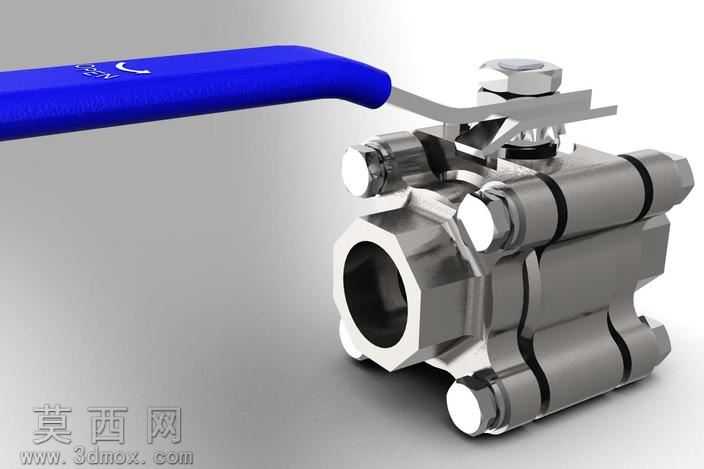

本作品为0.5英寸规格的三片式手动球阀三维建模设计，整体建模过程严格遵循机械设计规范，先通过草图绘制勾勒出阀体、阀盖、球体、阀杆、手柄、密封件、连接螺栓等核心部件的二维轮廓，再通过拉伸、旋转、扫描、布尔运算等三维建模特征操作完成各零件的实体构建，每一处结构尺寸都匹配0.5英寸通径球阀的行业通用标准，确保各零件装配后无干涉、结构逻辑合理。建模过程中对三片式阀体的分体拼接结构做了精细化还原，左右阀盖与中间阀体的连接螺栓孔位完全对齐，螺栓、螺母的螺纹细节做了符合视觉呈现的简化建模，既保证结构辨识度又兼顾模型渲染的运行效率。球体的通孔结构与阀杆的联动槽做了精准对位，还原了球阀90度旋转启闭的核心运动逻辑，阀杆处的密封填料结构、阀体与阀盖间的密封垫片结构都做了分层建模，清晰展现球阀的密封设计逻辑。材质设置阶段，阀体、阀盖、球体、螺栓等金属部件采用抛光不锈钢材质，调整金属粗糙度、反射率参数还原不锈钢金属的冷冽质感与表面高光效果，手柄部分采用蓝色工程塑料材质，设置合适的漫反射与轻微磨砂质感，和金属部件形成明确的材质区分，密封垫片、填料等非金属部件采用黑色橡胶材质，还原橡胶的哑光低反射特性。渲染阶段采用三点布光方案，主光源从侧上方打亮球阀主体结构，勾勒出金属部件的轮廓高光，辅助光源补全暗部细节避免结构死黑，背景光源突出模型与背景的层次感，最终渲染图清晰展现了球阀的整体外观、部件拼接关系与材质质感，手柄上的标识细节也做了贴图还原，让模型整体更贴近真实工业产品的视觉效果。整个设计从结构拆解到零件建模再到材质渲染，完整还原了小通径三片式手动球阀的工业设计特征，可用于产品展示、结构教学、装配模拟等多种场景。
