气动杠杆式压紧打浆执行机构

这款气动打浆执行机构，主要面向小型物料搅拌、浆料混匀、工位压紧联动的生产场景，常见于食品加工小料预混、实验室浆料制备、小型日化原料分散的工位中，既可以作为独立的打浆作业执行端，也可以整合到自动化生产线的物料处理工位，完成往复式的击打、搅拌、压紧联动动作，替代人工完成重复性的浆料处理作业，降低操作人员的劳动强度，同时保证每次作业的行程、力度一致性，避免人工操作带来的混匀度差异、压紧力波动问题。

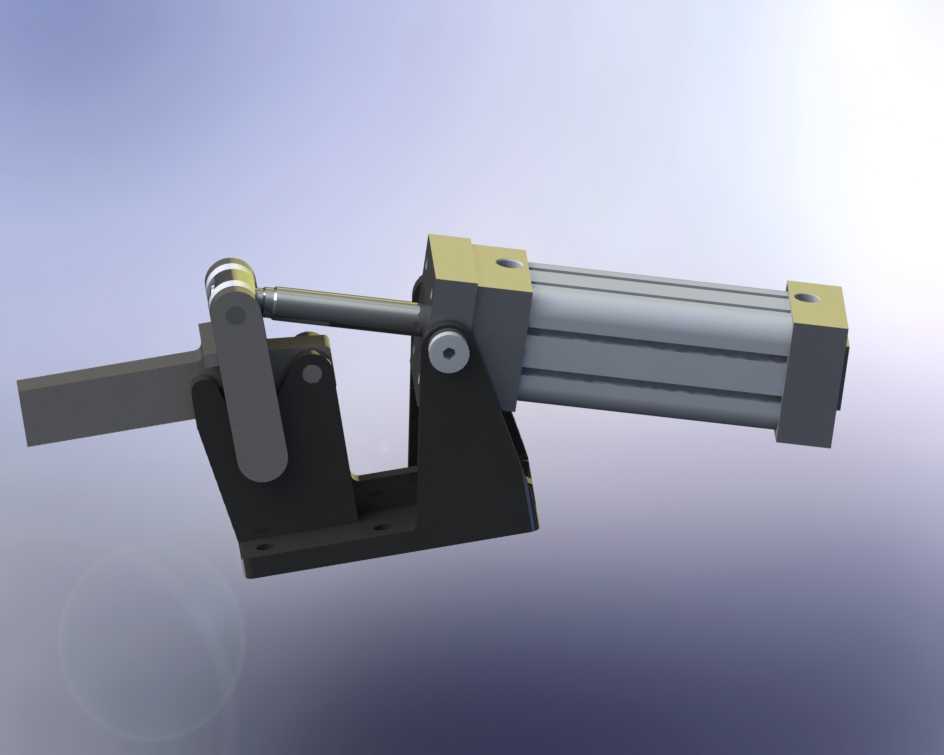

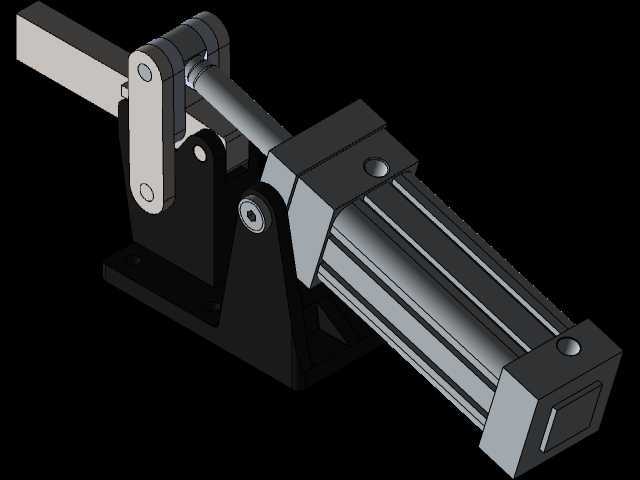

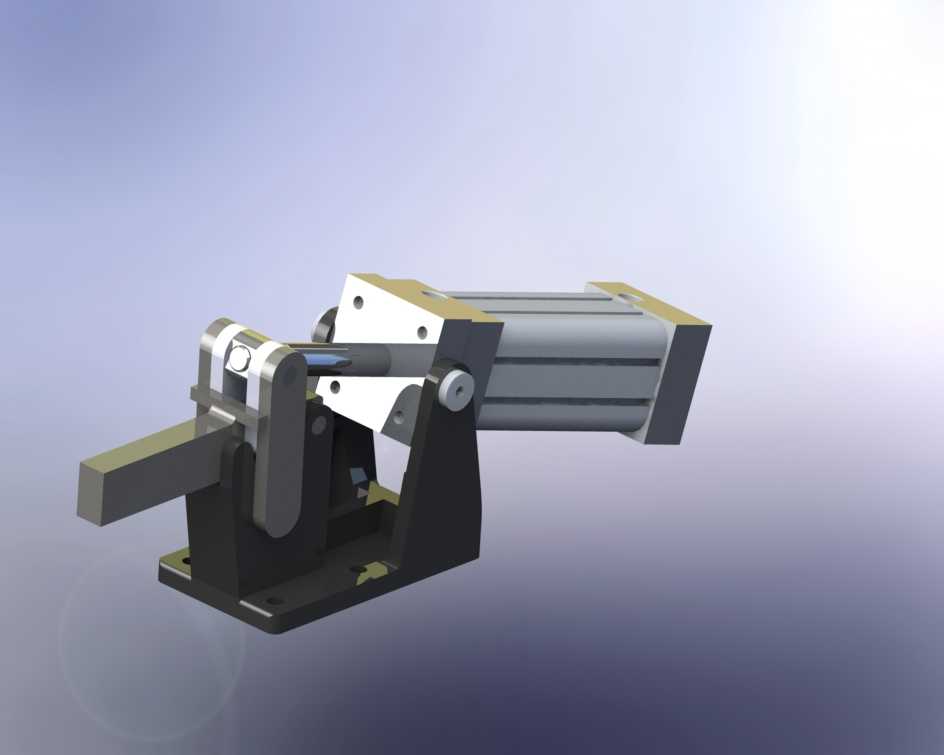

从功能特性来看，该机构采用标准气缸作为动力输出源，通过杠杆摇臂结构将气缸的直线往复运动转化为摆臂的弧形往复动作，摆臂末端可根据实际作业需求安装打浆棒、压头、搅拌爪等不同作业端头，适配不同的物料处理需求。杠杆结构的传动比经过合理设计，既可以放大气缸的输出推力，满足硬质浆料的击打需求，也可以通过调整气缸行程限位，控制摆臂的摆动幅度，适配不同容积的料桶、不同厚度的待压紧工件。气缸两端设置有缓冲结构，在摆臂到达行程端点时可以吸收冲击动能，避免机构运行时产生过大的震动与噪音，延长整体结构的使用寿命。

在设计思路上，该机构优先考虑了安装适配性与维护便捷性，整体采用L型安装基座作为承载主体，基座上预留了多组标准安装孔位，可以直接固定在工作台面、生产线支架或者专用设备架体上，不需要额外制作复杂的转接安装板。所有铰接转动位置都采用了标准销轴与自润滑衬套配合，长期运行不需要频繁加注润滑油，磨损后仅需更换标准衬套即可完成维护，降低设备的运维成本。气缸与安装座之间采用可拆卸的螺栓连接，后续如果需要调整输出力、调整行程，可以直接更换不同规格的标准气缸，不需要对整体基座结构做改动，具备较强的改造适配空间。

从安装边界与尺寸来看，该机构整体结构紧凑，横向安装尺寸控制在较小范围内，不会占用过多的工位空间，基座的安装孔位间距符合通用工装的安装标准，可以和常见的工作台T型槽、铝型材支架的孔位直接适配。摆臂的摆动行程覆盖常规小容量料桶的作业范围，在最大伸出位置时不会超出基座的侧边安全范围，避免运行过程中碰擦周边的设备或者操作人员，气缸的进气接口采用标准气动接头规格，可以直接和工厂现有压缩空气管路连接，不需要额外转换接头，接入气源后通过配套的电磁阀即可控制动作节奏，适配不同的生产节拍需求。整体结构没有复杂的异形零件，大部分构件都可以采用常规的机加工工艺制作，加工成本低，组装调试难度小，适合中小批量的工位改造使用。
