小型减速齿轮箱透明结构设计

这款齿轮箱主要面向小型低速传动场景设计，可适配小型自动化执行机构、桌面级实验装置、小型物料输送单元等对输出转速有精准降速需求的设备端，核心作用是匹配原动机与执行端的转速差，将高转速低扭矩的动力输入转换为低转速高扭矩的动力输出，满足终端负载的平稳驱动需求。

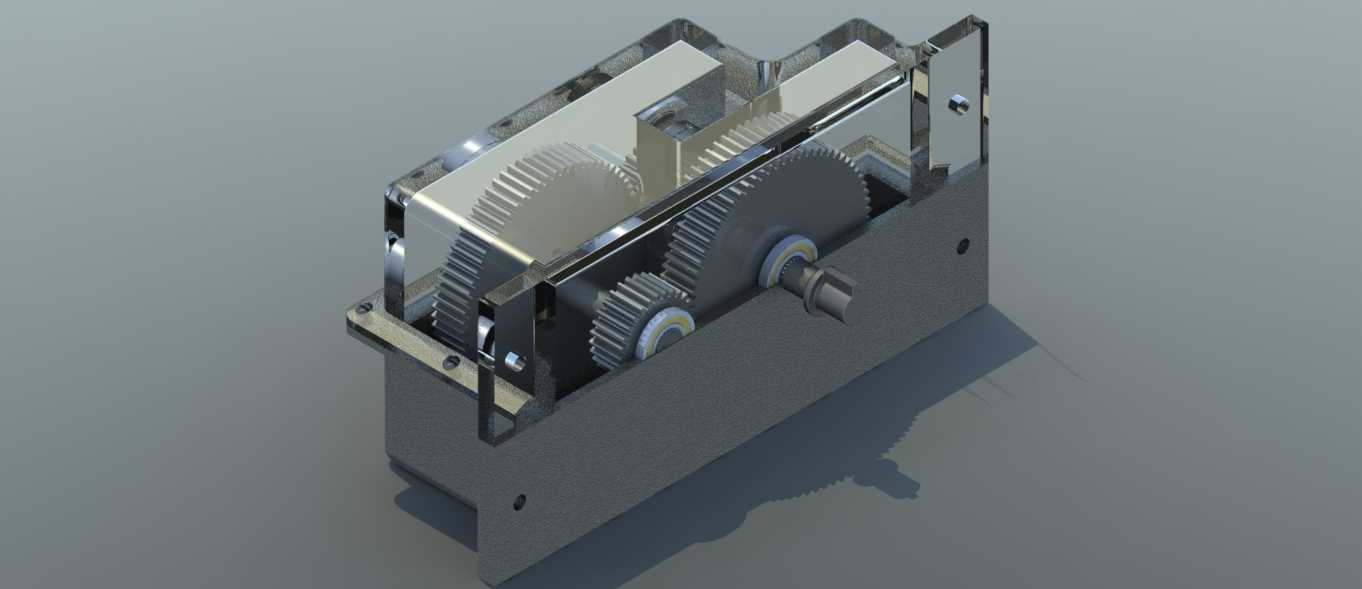

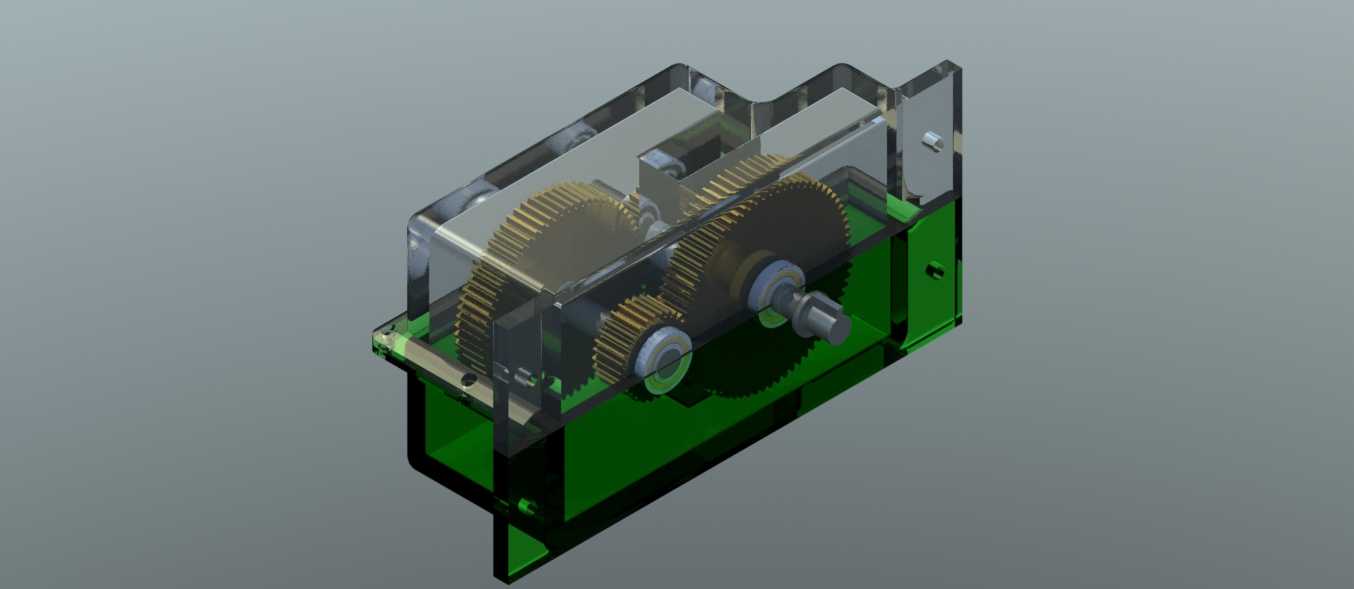

在功能特性上，该齿轮箱采用四级平行轴圆柱齿轮传动结构，通过不同齿数齿轮的啮合配对实现固定传动比的转速转换，可将输入端每分钟23转的动力稳定降至每分钟4转输出，传动过程运行平稳，齿轮啮合间隙经过合理调校，可有效降低传动过程中的回差，保证动力传输的精度与稳定性。箱体采用半透明可视化结构设计，无需拆解即可直观观察内部齿轮的啮合运行状态，便于日常运行状态巡检与故障快速排查，箱体下半部分采用实体结构承托内部传动组件，上半部分透明罩壳兼具防护与观察功能，可阻挡外界粉尘、碎屑进入齿轮啮合区域，延长内部构件的使用寿命。

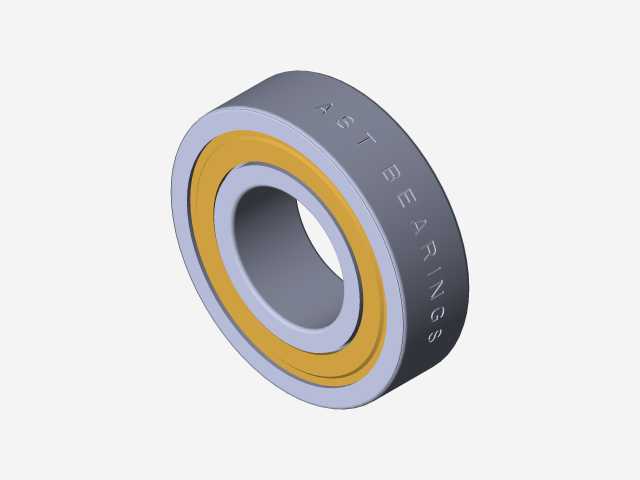

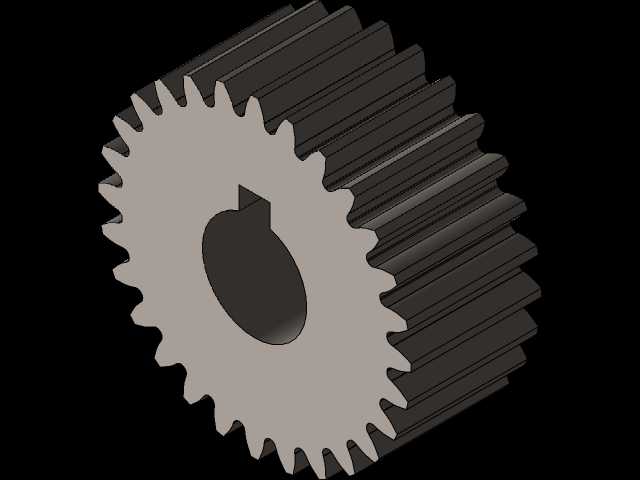

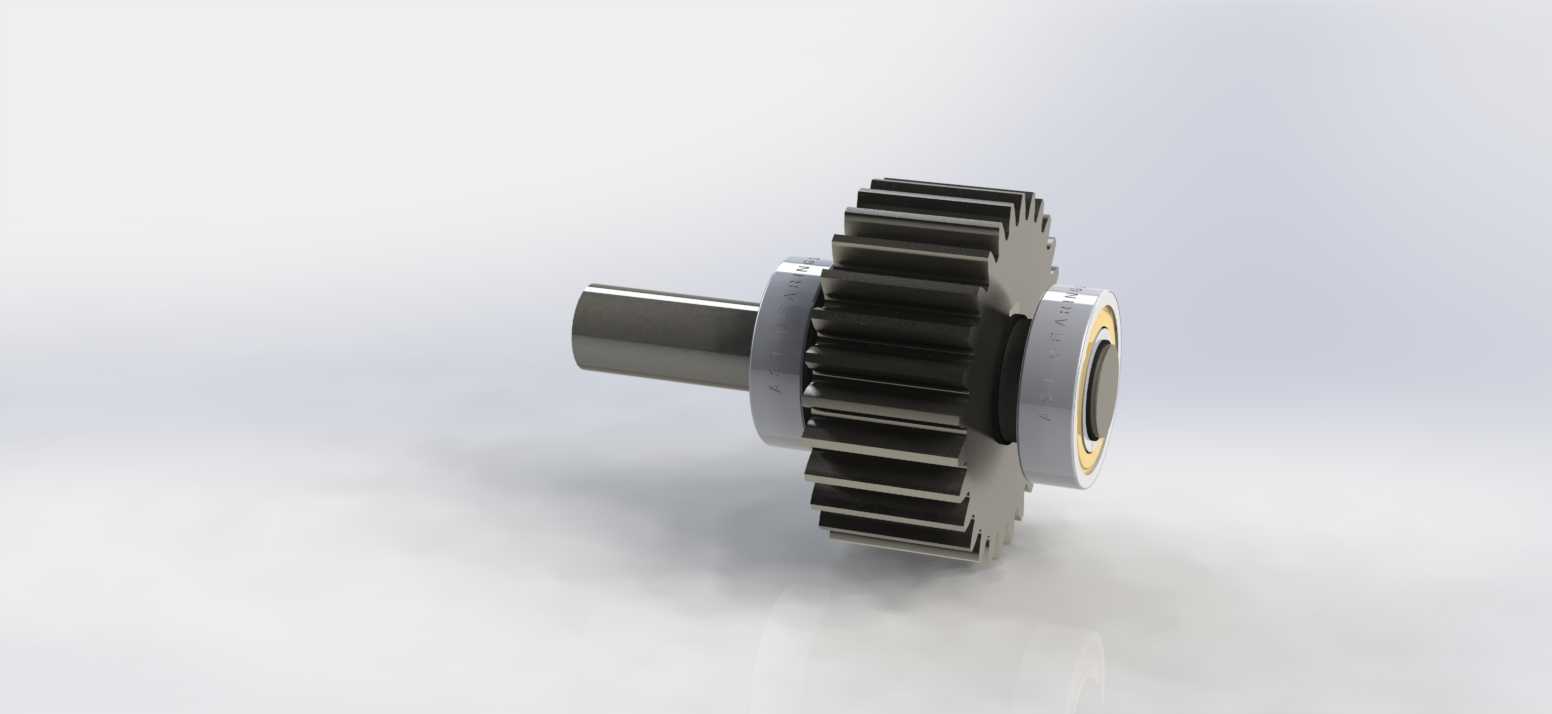

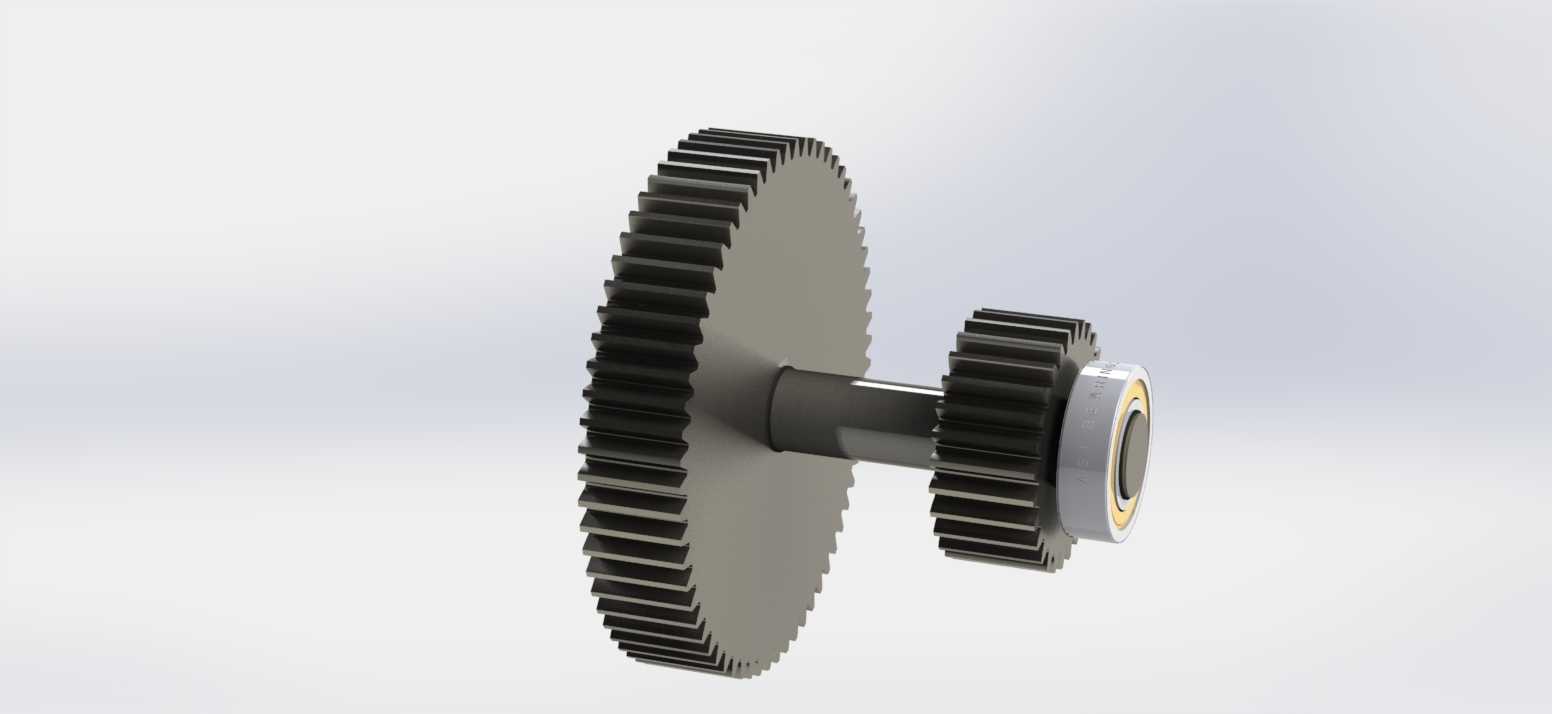

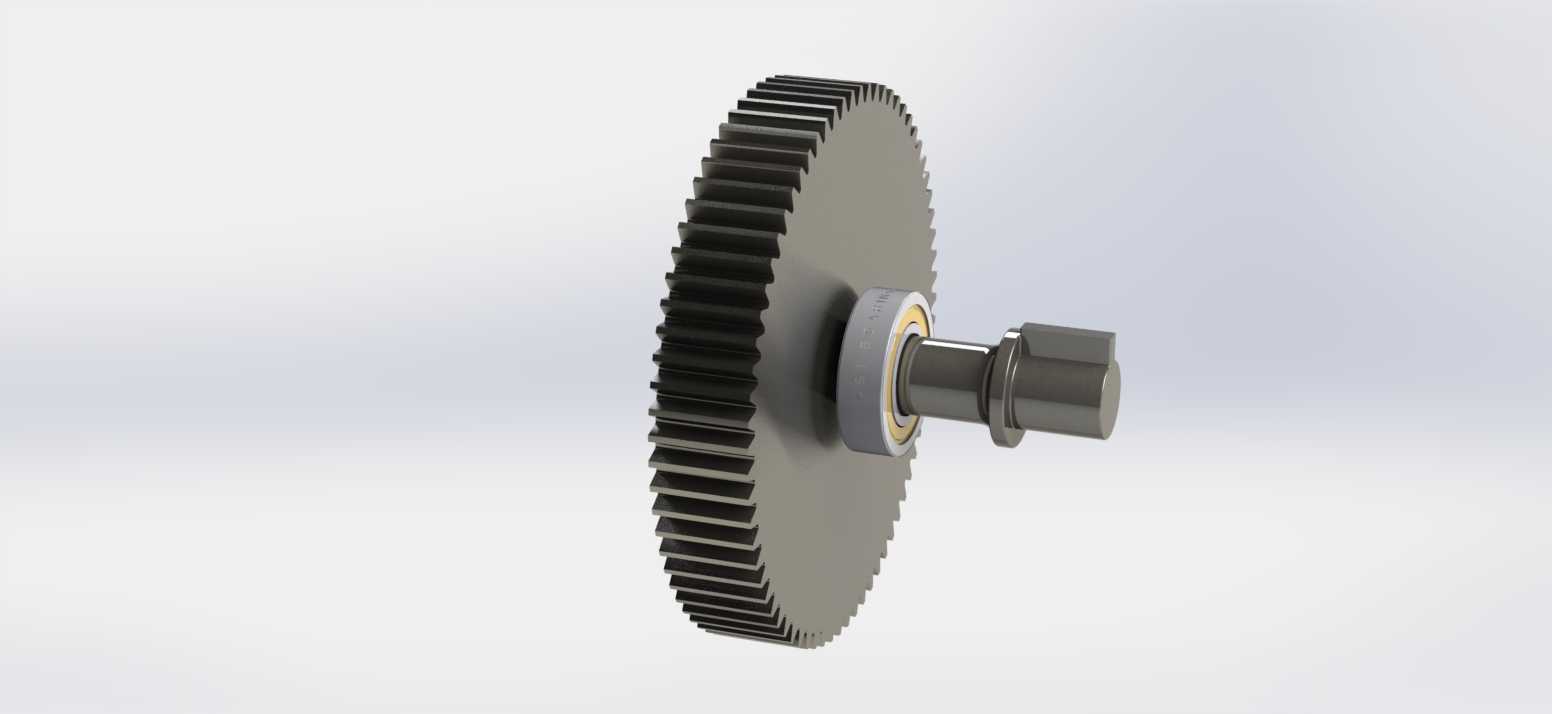

设计过程中优先考虑了传动比的精准匹配，通过28齿、64齿、28齿、70齿的齿轮组配对，精确计算各级传动比的乘积，确保最终输出转速完全匹配终端负载的运行需求，同时对齿轮的模数、齿宽进行了针对性选型，在满足扭矩传递强度要求的前提下尽可能压缩箱体整体体积，适配小型设备紧凑的安装空间。齿轮轴的支撑位置设计有适配轴承的安装位，可保证轴系运行的同轴度，降低转动过程中的摩擦阻力与运行噪音。

在安装边界与外形尺寸上，该齿轮箱整体为方正的小型箱体结构，输入轴与输出轴采用平行布置方式，轴伸端预留了标准的连接接口，可直接与配套的动力源、负载端进行对接安装，箱体底部与侧部分别预留了安装固定孔位，支持卧式、侧装等多种安装方式，可适配不同设备的安装布局需求，整体外形紧凑无多余外凸结构，可嵌入狭小的设备内部安装空间，不会占用过多设备整体布局空间，适配小型集成化设备的设计需求。
