高精度推力圆柱啮合齿轮传动组件

项目分类:3D模型 发布时间:2021-05-20 ID:181051
  • 高精度推力圆柱啮合齿轮传动组件
  • 高精度推力圆柱啮合齿轮传动组件
  • 高精度推力圆柱啮合齿轮传动组件
  • 高精度推力圆柱啮合齿轮传动组件
  • 高精度推力圆柱啮合齿轮传动组件
  • 高精度推力圆柱啮合齿轮传动组件
  • 高精度推力圆柱啮合齿轮传动组件
  • 高精度推力圆柱啮合齿轮传动组件
  • 高精度推力圆柱啮合齿轮传动组件
  • 高精度推力圆柱啮合齿轮传动组件
  • 高精度推力圆柱啮合齿轮传动组件
  • 高精度推力圆柱啮合齿轮传动组件
  • 高精度推力圆柱啮合齿轮传动组件
  • 高精度推力圆柱啮合齿轮传动组件
  • 高精度推力圆柱啮合齿轮传动组件
  • 高精度推力圆柱啮合齿轮传动组件
  • 高精度推力圆柱啮合齿轮传动组件
  • 高精度推力圆柱啮合齿轮传动组件
  • 高精度推力圆柱啮合齿轮传动组件
  • 高精度推力圆柱啮合齿轮传动组件

推力齿轮作为机械传动系统中承担轴向载荷传递与扭矩转换的核心部件,广泛应用于重载传动场景,在矿山采掘设备的动力传输单元、重型机床的进给传动机构、大型起重设备的回转驱动系统、船舶动力推进的传动链路中都能见到这类部件的身影,其核心作用是在平行轴传动结构中,既完成旋转扭矩的稳定传递,又可承受传动过程中产生的轴向推力,避免传动链路出现轴向窜动影响设备运行精度。

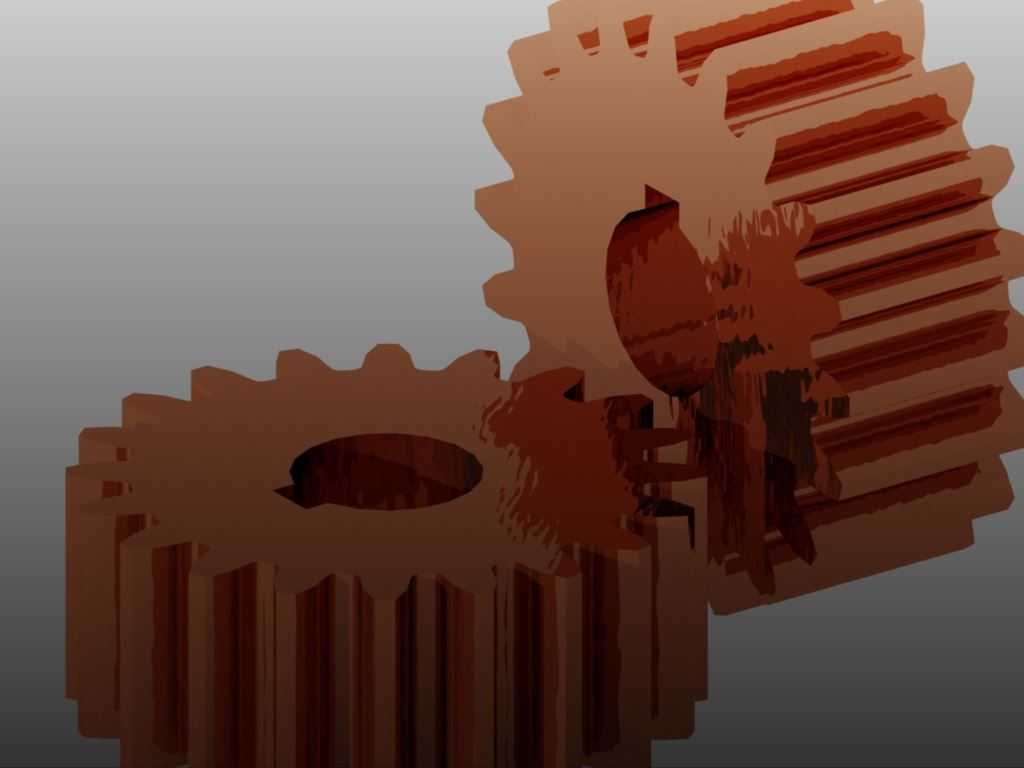

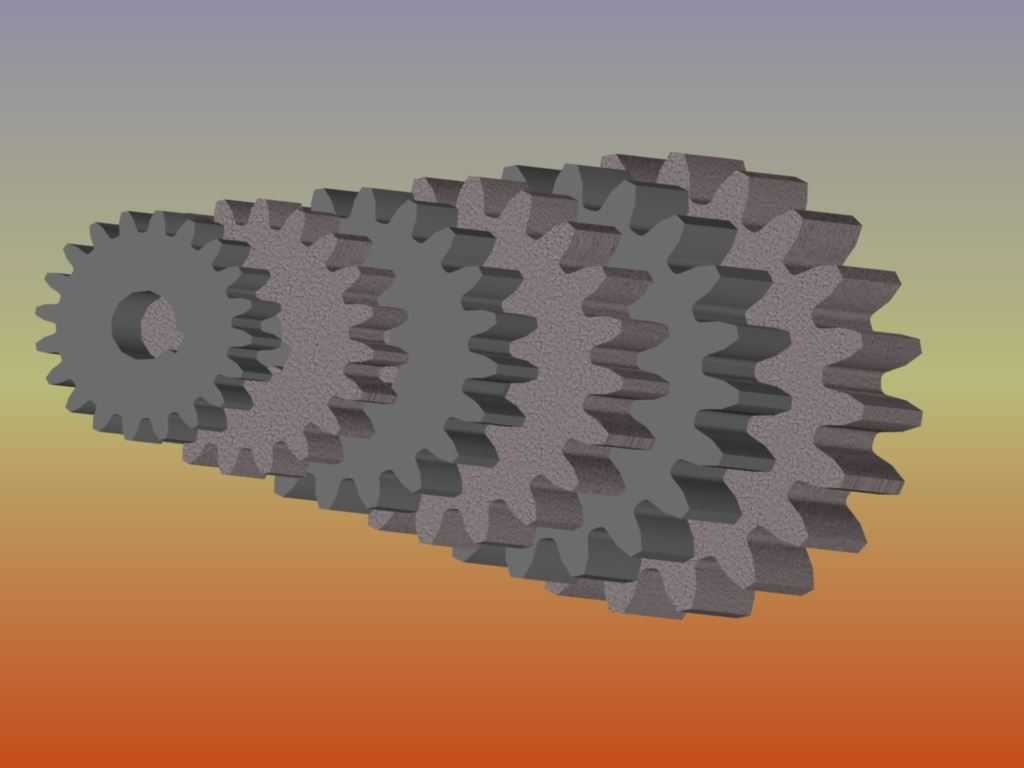

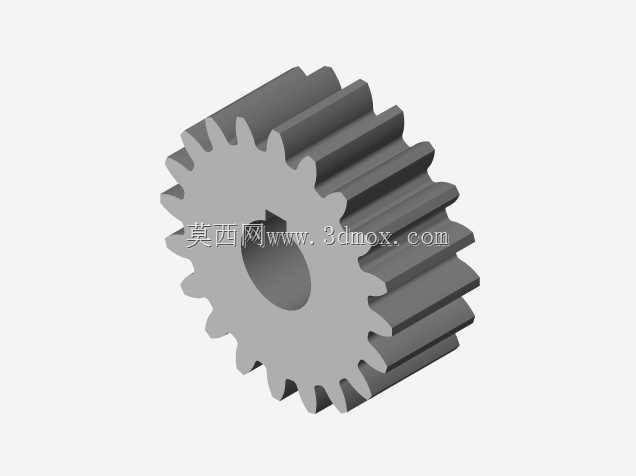

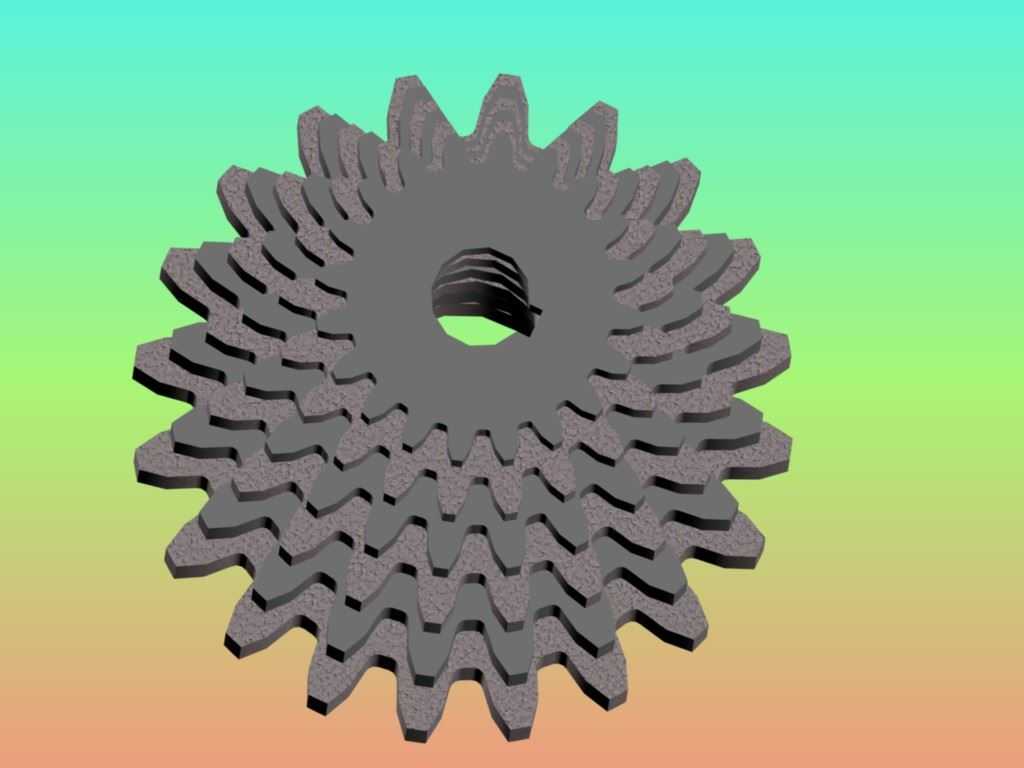

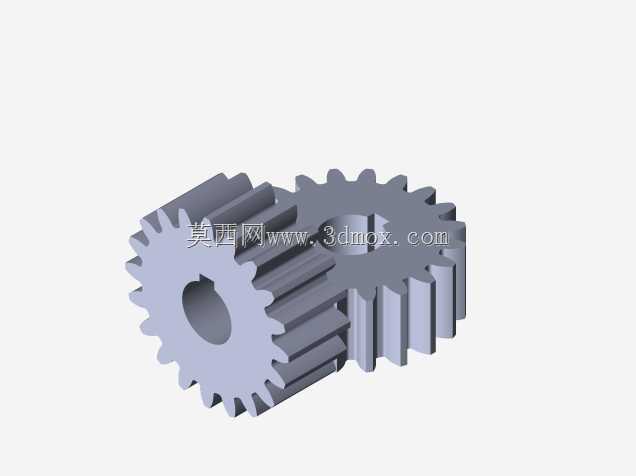

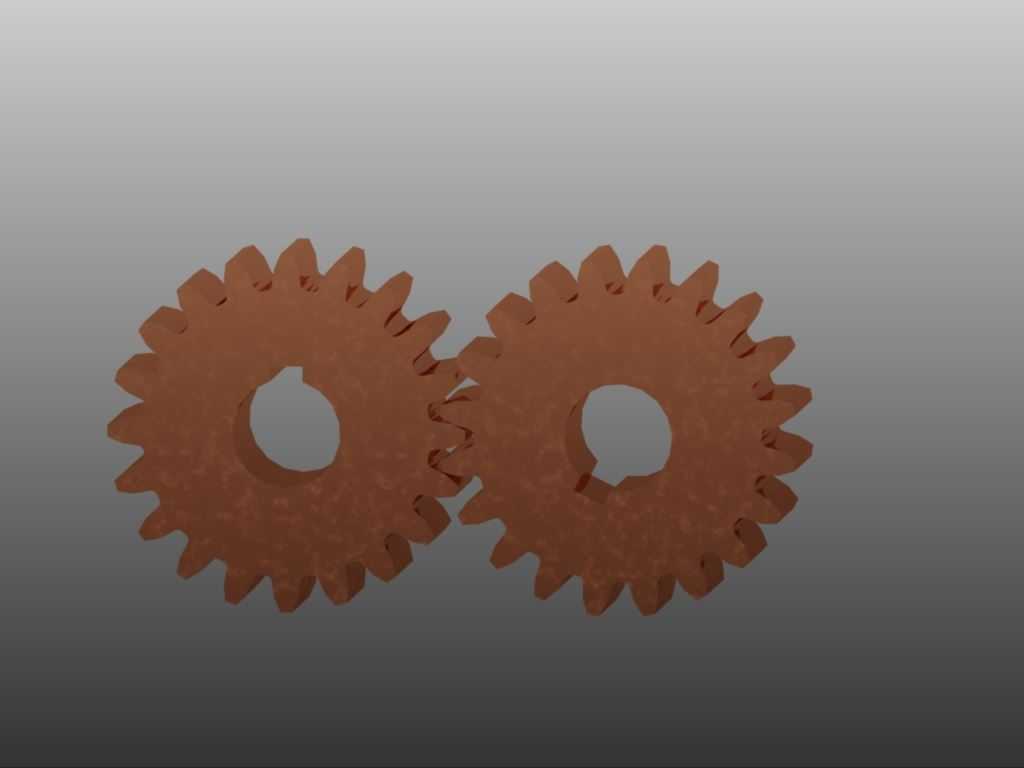

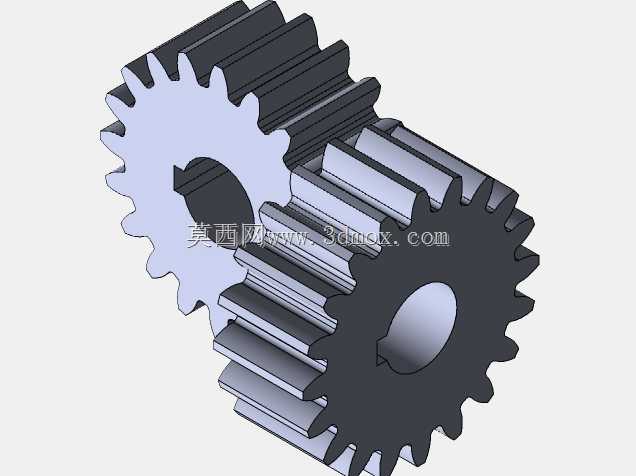

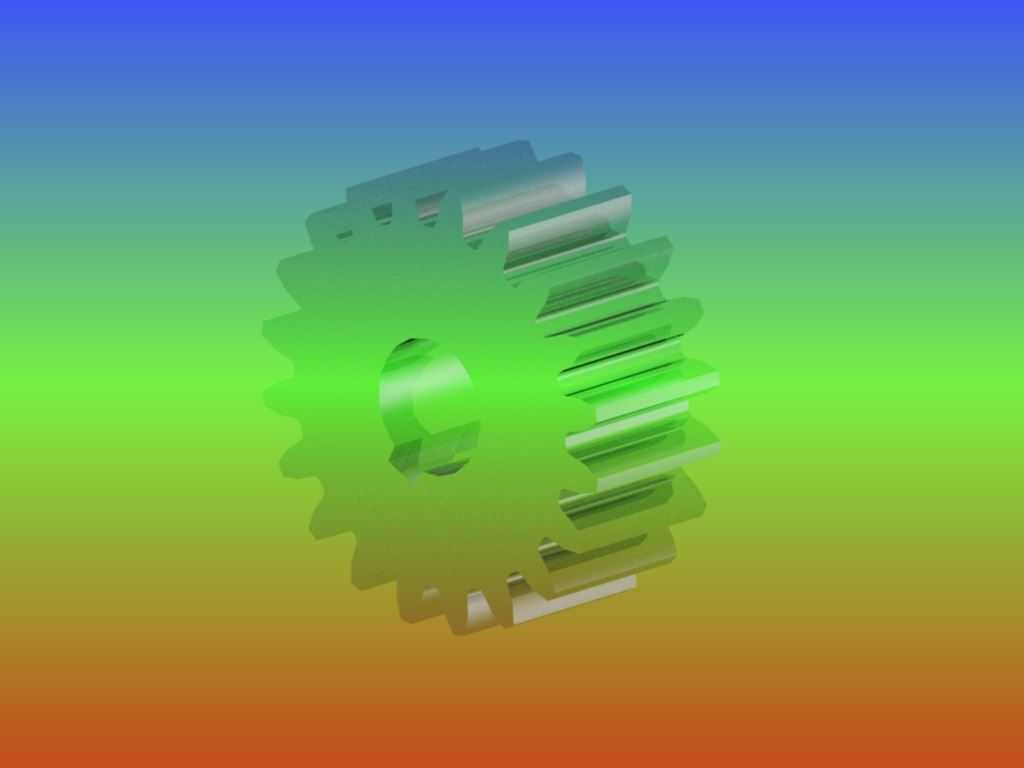

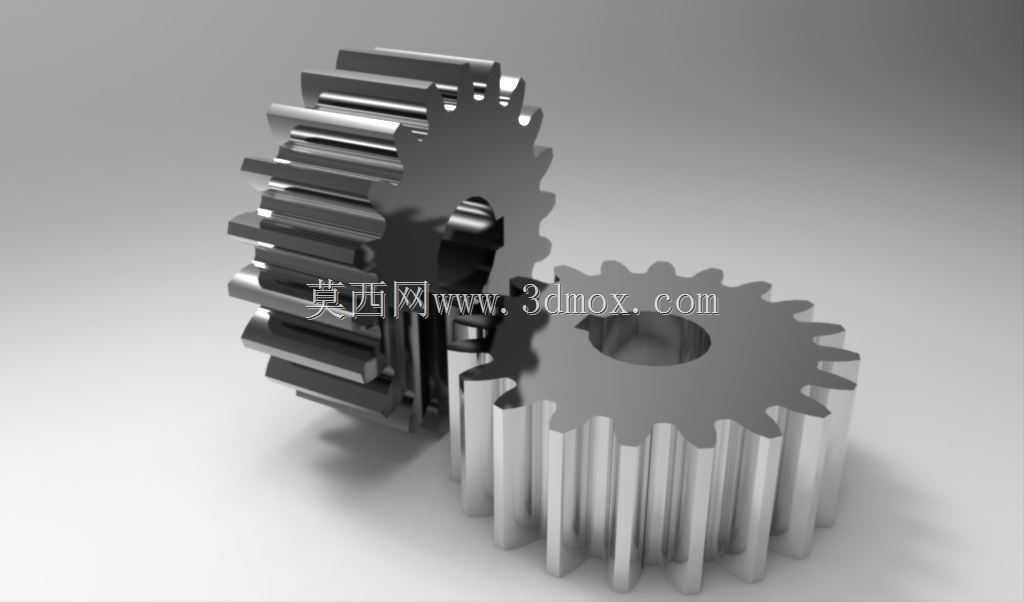

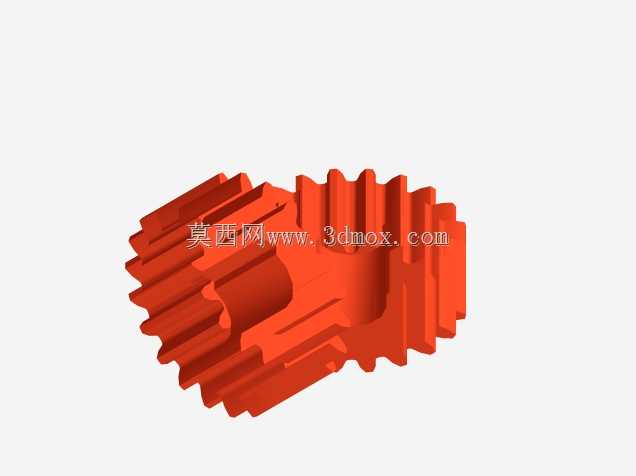

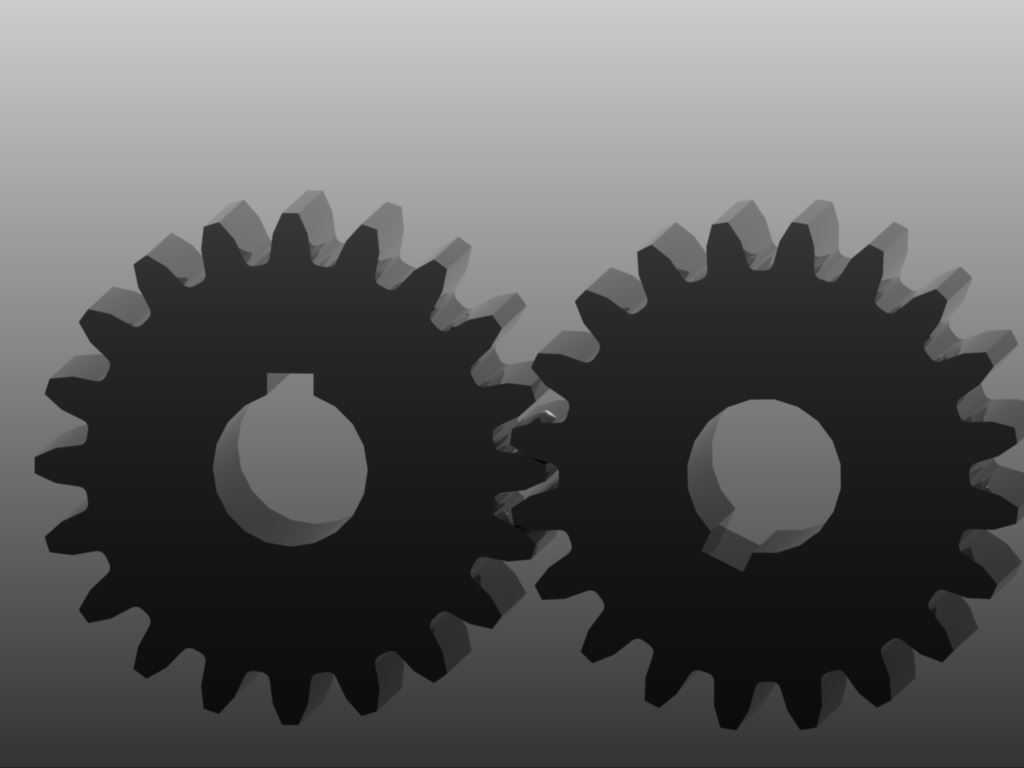

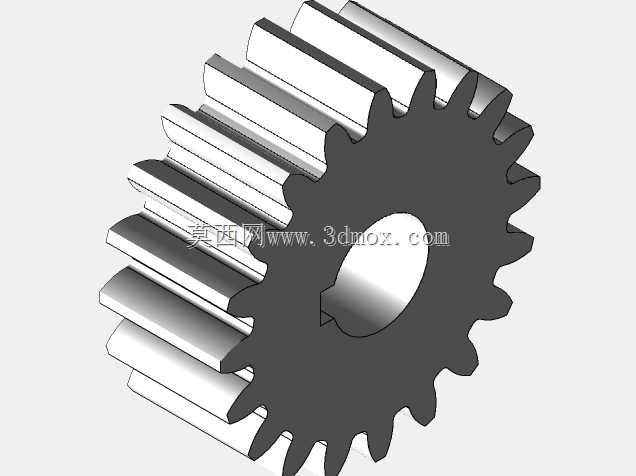

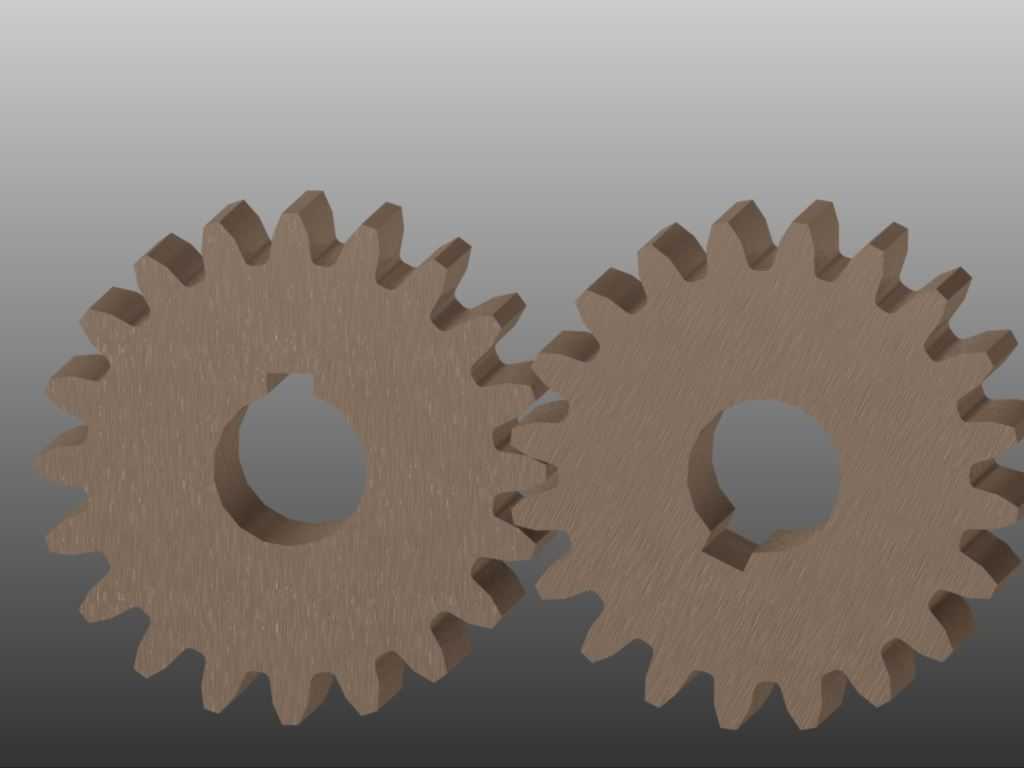

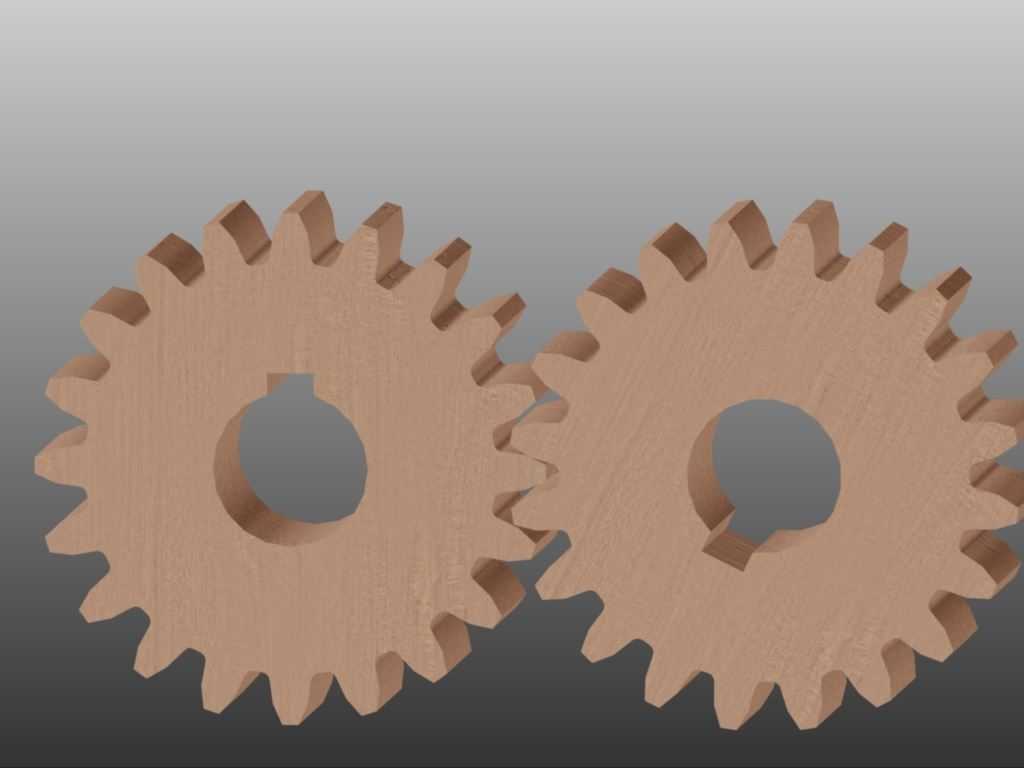

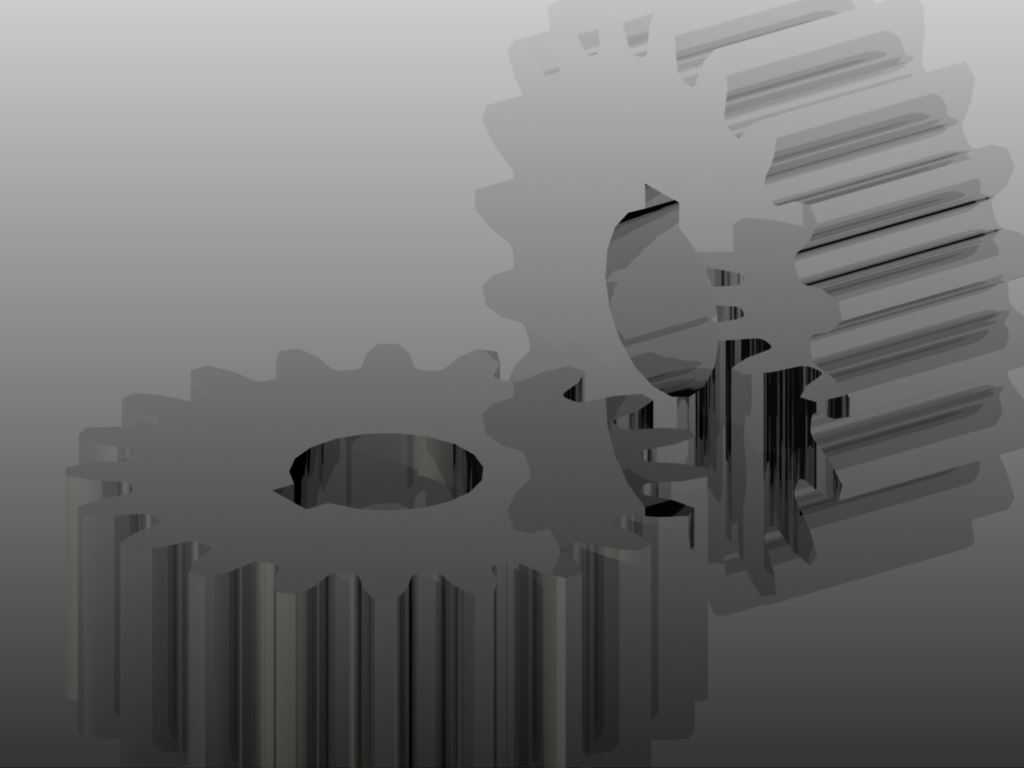

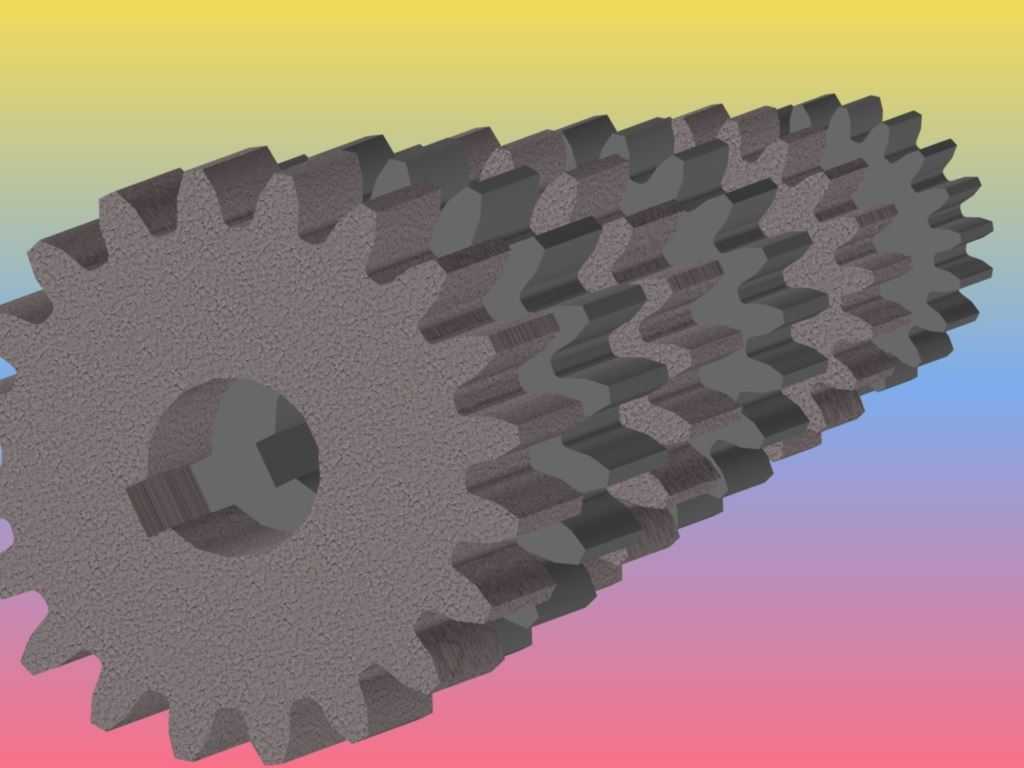

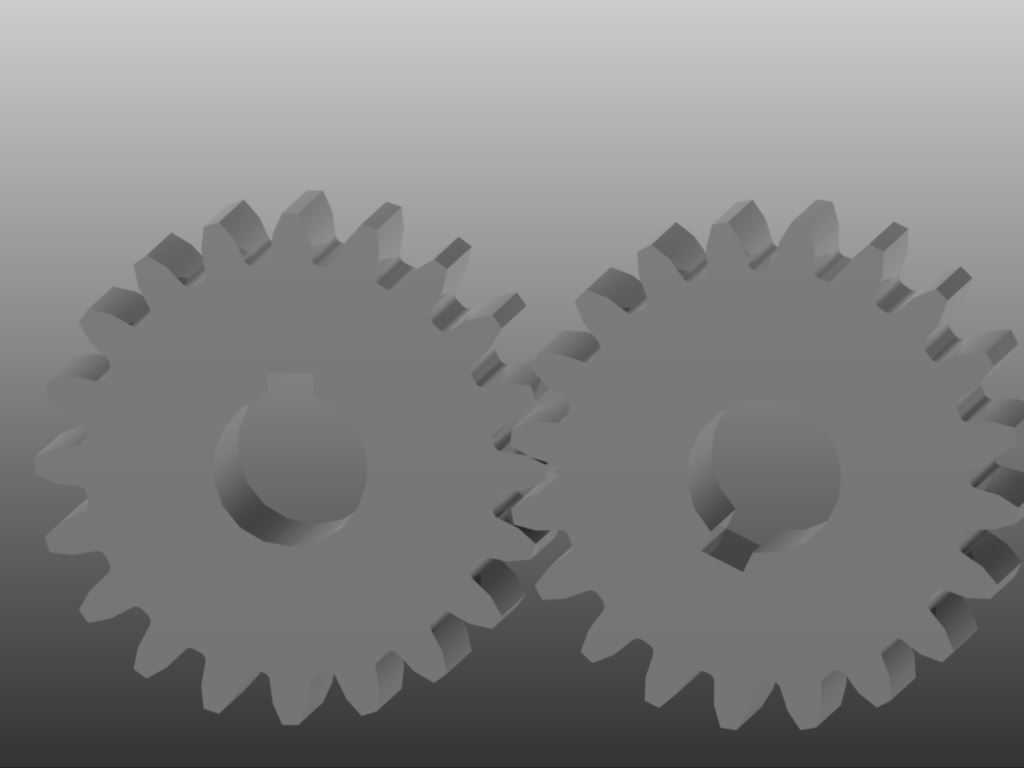

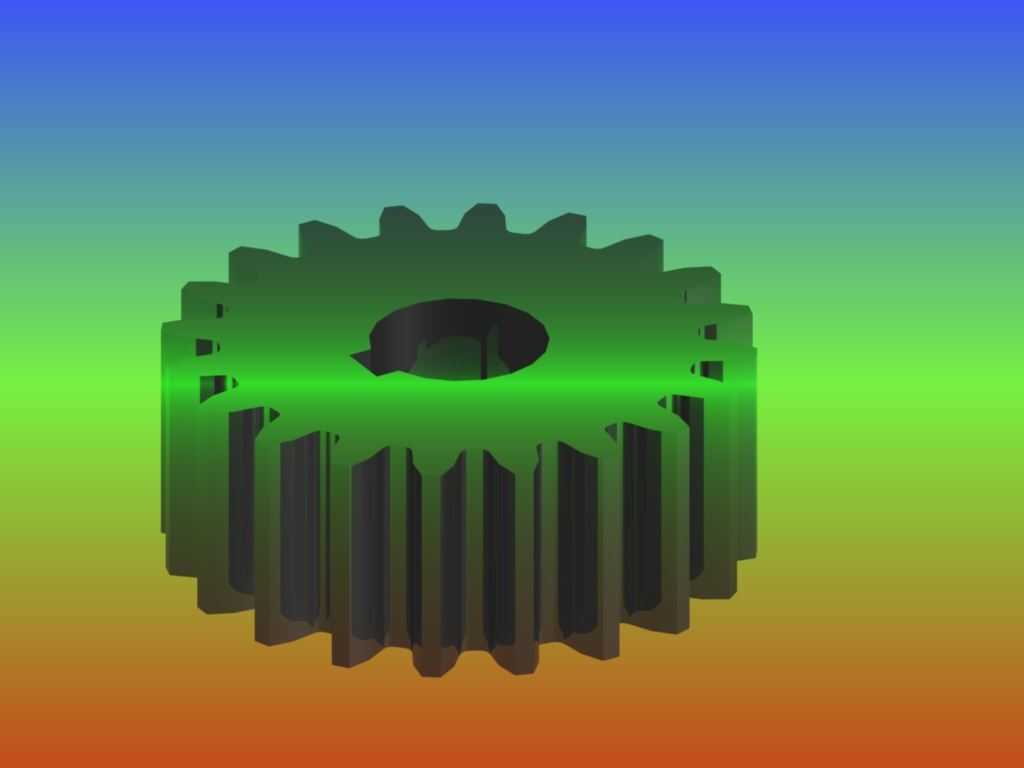

本次设计的推力齿轮组件采用渐开线圆柱直齿结构,齿廓经过参数化优化,啮合过程中重合度控制在1.6-1.8区间,可有效降低单齿承载压力,减少传动过程中的冲击与噪音,齿面设计预留了热处理后精加工余量,可适配渗碳淬火、高频淬火等多种表面硬化工艺,处理后齿面硬度可达HRC58-62,芯部保持足够韧性,兼顾耐磨性能与抗冲击载荷能力。齿轮中心孔采用标准圆柱孔配合键槽的安装结构,安装边界严格适配通用传动轴的配合公差,轴孔公差带选用H7级精度,可与k6级公差的传动轴实现过渡配合,保证传动过程中无相对窜动,键槽尺寸符合通用传动件的安装标准,无需额外定制连接件即可完成装配。

设计过程中重点考量了齿轮副的啮合侧隙,将侧隙控制在0.08-0.12mm区间,既可以补偿传动过程中热膨胀带来的尺寸变化,避免齿轮卡滞,又能保证传动精度,减少正反转切换过程中的回程误差。齿轮的齿向误差、齿形误差均按照7级精度等级管控,可适配中高速重载的传动场景,在额定载荷下传动效率可达98%以上。齿轮的端面与轴孔的垂直度公差控制在0.02mm以内,保证安装后齿轮的端面跳动量处于合理区间,避免运行过程中出现偏载,导致齿面局部磨损过快。

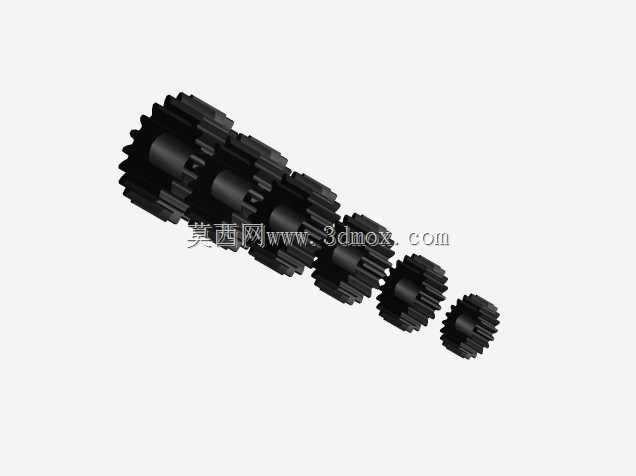

在实际应用场景中,这类推力齿轮组件可直接替换同参数的标准传动齿轮,无需对原有设备的安装腔体、传动轴结构进行改动,安装时仅需按照公差要求完成轴孔配合,通过平键传递扭矩,轴向通过轴肩与挡圈完成定位即可投入使用。针对不同的载荷工况,可通过调整齿宽、模数参数适配不同的扭矩传递需求,本次设计的齿宽与齿径比例经过优化,在保证承载能力的前提下尽可能控制组件自重,减少传动过程中的转动惯量,提升设备启停阶段的响应速度。齿顶与齿根均做了微小圆角过渡处理,避免应力集中导致齿根断裂,提升部件的疲劳使用寿命,在连续运转的工况下,额定寿命可达15000小时以上,可满足绝大多数工业设备的长期运行需求。
