平板万向带刹重型脚轮结构设计

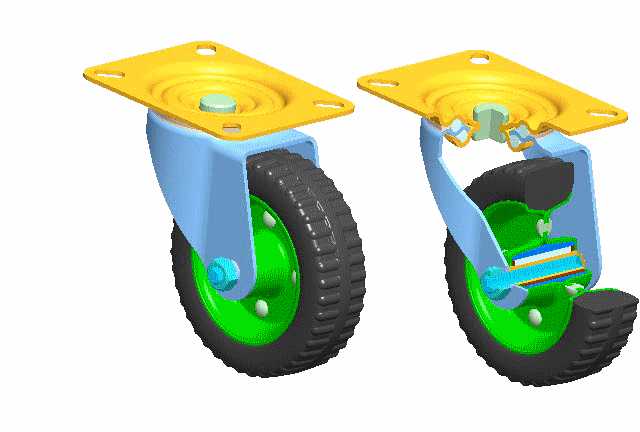

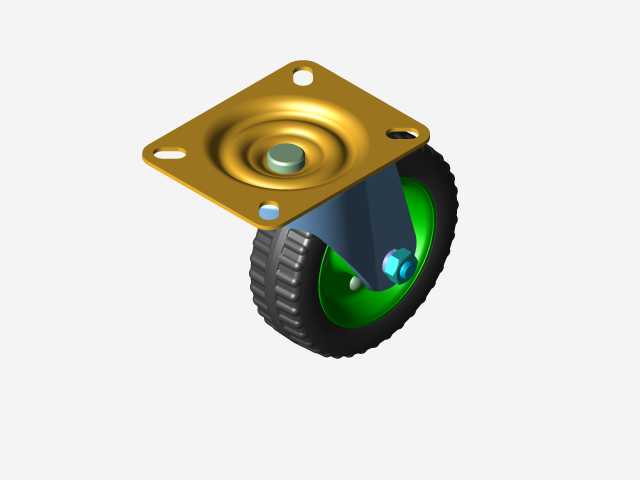

这款脚轮装置主要应用于工业生产车间的重型物料周转车、仓储货架移动底座、中小型设备移动平台、商用展具移动基座等场景，是实现设备与载具灵活移位、定点锁止的核心支撑移动部件，能够适配多数需要频繁调整摆放位置、同时要求就位后保持稳定不滑移的工业与商用场景，在物流周转、车间工位调整、展会布展、设备运维移位等作业中都能发挥核心作用。该脚轮的核心功能分为两部分，一是万向转向功能，顶部的旋转转盘结构采用多滚珠回转支撑设计，可实现360度无死角水平转向，推动载具转向时无需额外抬升调整，转向阻力小、转动顺滑，即使承载较重的物料也能轻松完成转向操作，不会出现转向卡顿、偏摆的问题；二是内置刹车结构，从剖面结构可以看到，刹车组件集成在轮架与轮体衔接位置，触发刹车后可同时锁止轮体转动与转盘转向，双重锁止能够保证载具停放在有轻微坡度的地面、或是受到外力碰撞时也不会出现滑移移位，大幅提升使用安全性。在设计思路上，这款脚轮采用分体式模块化结构设计，顶部安装法兰为方形四孔布局，能够匹配多数通用载具的底部安装孔位，轮架采用高强度冲压折弯成型结构，兼顾结构强度与轻量化需求，轮体采用外层高弹耐磨橡胶、内层硬质轮毂的双层结构，外层橡胶胎面带有防滑凹凸纹路，滚动时能够有效缓冲地面不平整带来的震动，同时降低滚动噪音，不会划伤环氧地坪、实木地板等各类铺装地面，内层轮毂搭配贯通式轮轴与耐磨轴套，长期承载滚动也不会出现轴孔磨损、轮体偏晃的问题。在安装边界上，顶部方形安装法兰的四个安装孔采用对称布局，安装时可根据载具底部的横梁方向灵活调整安装角度，无需额外适配转接件；轮体的回转半径经过精准核算，转向时轮体与轮架、安装法兰之间不会出现运动干涉，安装时只需保证载具底部预留出足够的轮体下沉空间与转向避让空间，即可保证脚轮全角度转动顺畅；轮体的宽度与直径匹配重型承载需求，接地面积经过优化，单位面积接地压力小，在软质地面上滚动时也不会出现过深的压痕，适配更多不同材质的使用地面。
