内螺纹面板安装式2.1mm直流电源插座结构

这款直流电源插座是面向低压直流供电场景开发的面板安装式接插件，核心适配2.1mm规格的公头直流插头，广泛应用在消费电子外设、小型工业控制模块、桌面式供电设备、安防前端装置、嵌入式工控板卡等需要外置直流电源输入的产品上，承担设备侧电源输入接口的核心连接功能，实现外部直流适配器与设备内部供电回路的可靠导通与物理固定。

从实际使用场景来看，这类插座常被安装在设备的金属或塑料外壳面板上，依靠后部的内螺纹结构配合锁紧螺母完成与面板的紧固，相比卡扣式安装的插座，内螺纹锁紧的结构能承受更大的插拔外力，不会因为频繁插拔插头出现插座松动、移位甚至内部引脚脱焊的问题，适合需要经常插拔电源、或是使用环境存在一定振动的设备场景，比如小型测试仪器、桌面型3D打印外设、户外便携供电设备等，都能依靠这种安装结构保证接口的长期连接稳定性。

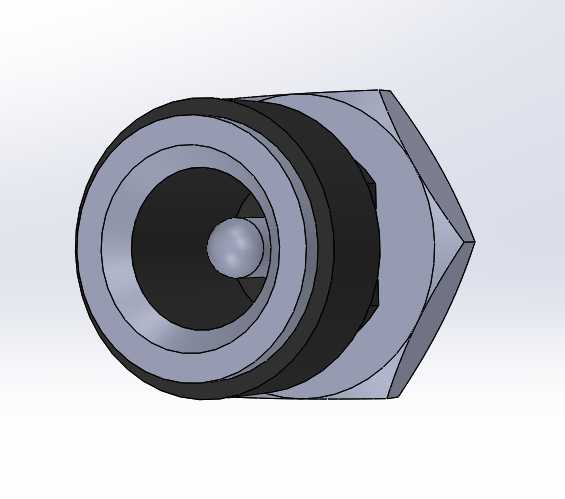

在功能特性设计上，这款插座采用同轴接触结构，中心插针为正极接触端，外圈金属壳体为负极接触端，接触部位采用弹性铜材作为接触件，保证插头插入后接触电阻稳定，不会因为接触不良出现供电压降、打火等问题；插座前端的绝缘隔层将正负极接触区域完全隔离，避免正负极误碰造成的电源短路风险；后部的内螺纹结构除了承担面板安装的锁紧功能外，也能在插座穿入面板开孔后提供均匀的锁紧力，不会对面板造成局部挤压损伤，适配不同厚度的设备面板，只需要匹配对应规格的锁紧螺母就能完成固定，安装操作十分便捷。

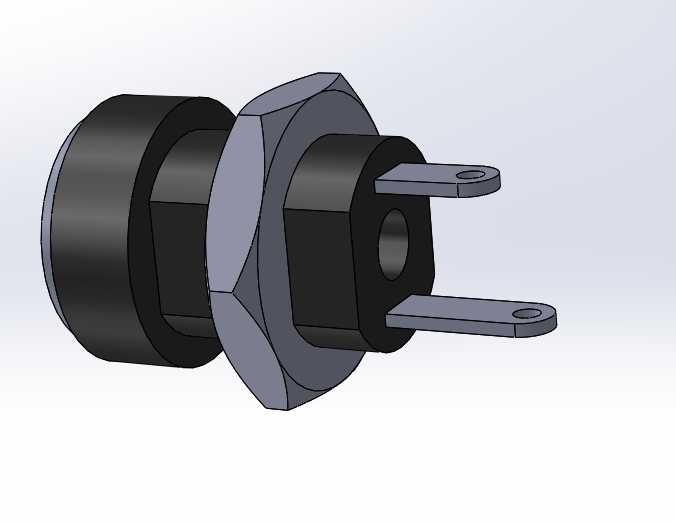

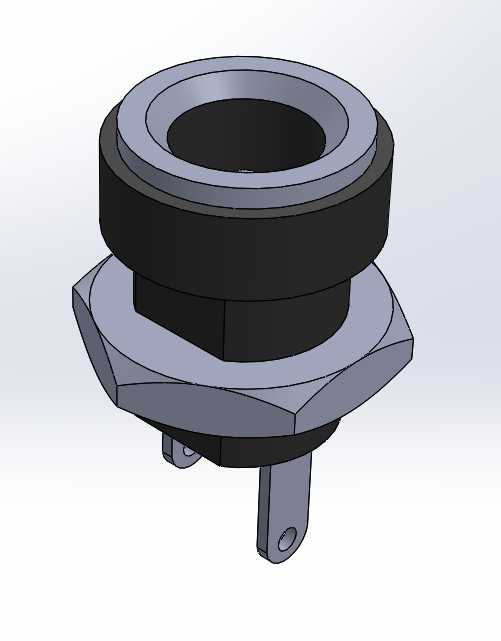

在设计思路上，这款插座优先考虑了安装兼容性与连接可靠性，整体外形采用六角定位台加螺纹柱的结构，六角台可以卡在面板内侧的定位槽内，防止拧紧螺母时插座跟转，降低安装时的操作难度；外形尺寸上，插座前端的插接端直径适配通用2.1mm直流插头的插入尺寸，面板安装开孔直径匹配螺纹柱的外径，安装后插座前端与面板表面齐平，不会突出过多影响设备整体外观，也不会凹陷过深导致插头无法插到底；安装边界方面，插座后部的引脚长度预留了足够的焊接操作空间，不会因为贴面板安装导致引脚距离面板过近，方便操作人员完成内部导线或是PCB板的焊接作业，同时插座后部的绝缘基座将带电引脚完全包裹，避免引脚与设备内部的金属结构接触造成短路。

在细节结构上，插座中部的密封胶圈可以在安装后填充插座与面板之间的缝隙，起到一定的防尘防泼溅作用，适合在有少量粉尘、偶尔会有液体溅落的使用场景下提升接口的防护能力；金属外壳部分采用防锈镀层处理，长期使用不会出现氧化锈蚀的问题，保证负极接触的长期可靠性，也能提升插座整体的结构强度，承受插拔时的侧向冲击力不会出现壳体变形。
