沟槽式90度消防弯头卡箍连接件

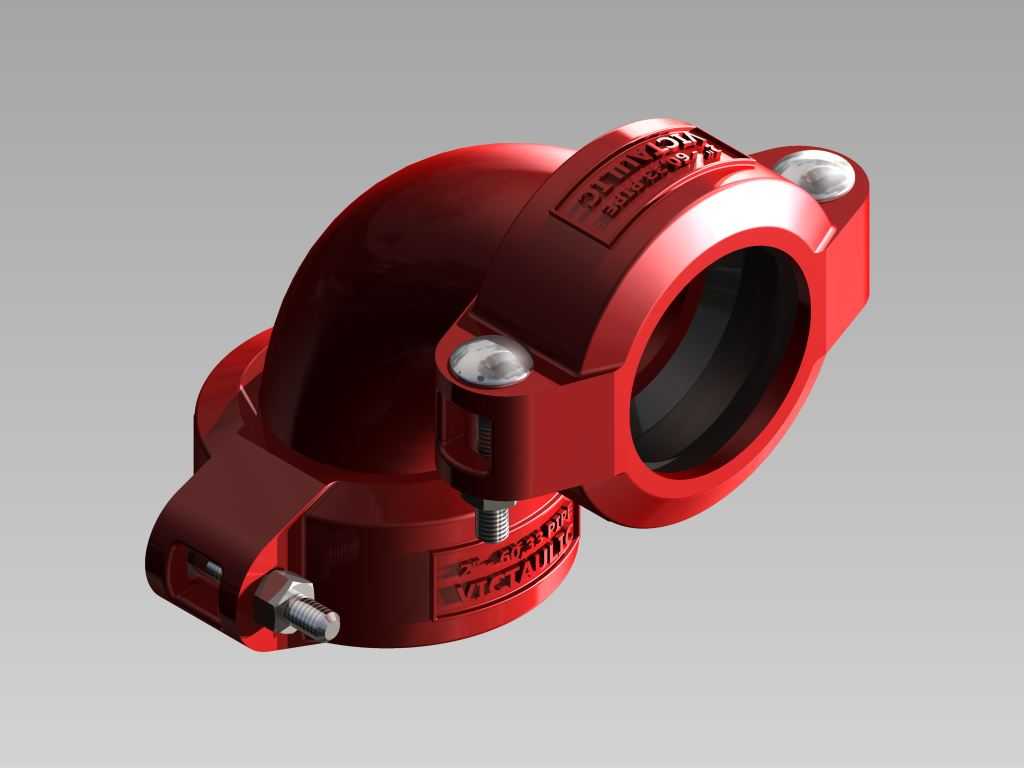

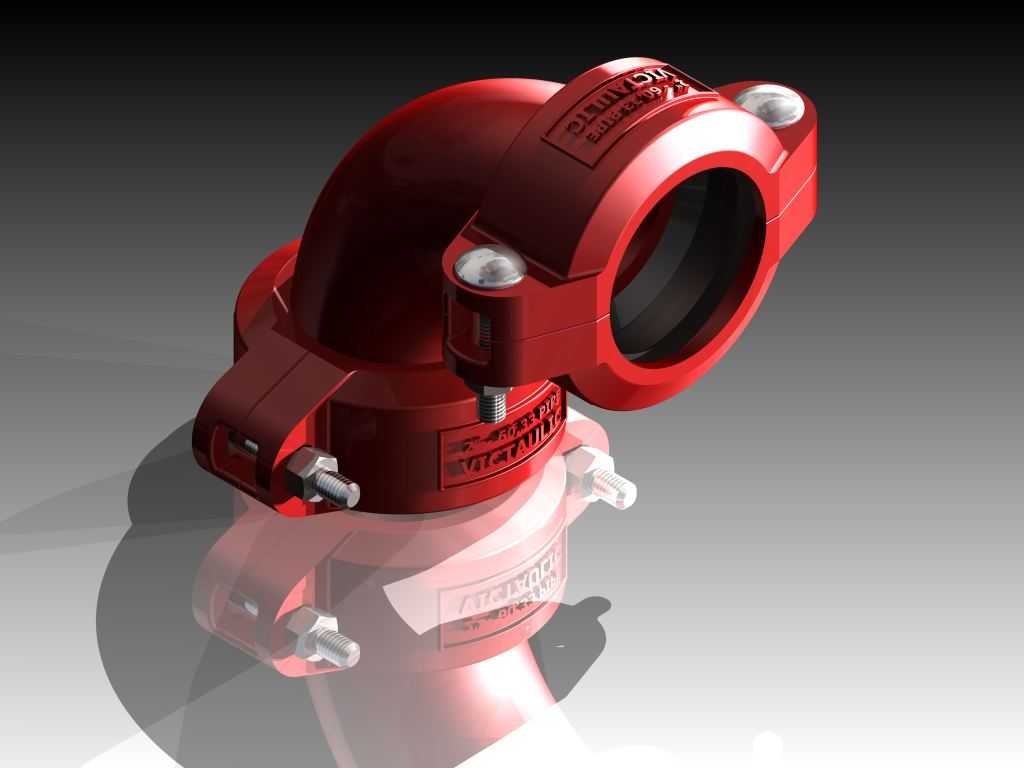

这款沟槽式90度弯头卡箍连接件，主要应用于民用建筑消防喷淋系统、工矿企业消防供水管网、市政消防输水干线等场景，是管路系统中实现管路直角转向的核心连接件，同时也可适配给排水、暖通循环水等低压流体输送管路的转角布设需求。在实际管路布设场景中，当管路需要沿墙体转角、楼层立管转水平管、设备接口转向等位置改变走向时，该连接件可快速完成两段同管径管路的直角对接，相比传统焊接、法兰连接的弯头，无需现场焊接作业、无需对法兰孔位做精准对位，大幅降低现场施工的操作门槛与安装耗时。产品采用上下对合的卡箍壳体结构，壳体外侧预留螺栓锁紧位，安装时仅需将两段待连接的管端对齐，把密封胶圈嵌合在两段管端的沟槽内，再将上下卡箍壳体扣合在胶圈外侧，通过拧紧两侧的紧固螺栓即可完成连接，壳体内部的卡齿会嵌入管端的预制沟槽内，实现轴向抗拉脱锁定，配合内置的橡胶密封胶圈，可承受1.6MPa以上的管路工作压力，完全满足消防管路的承压与密封要求。设计过程中，首先依据消防管路的通用管径标准确定接口通径，卡箍的内侧弧度完全匹配对应管径的管端外轮廓，确保扣合后壳体与管端、胶圈的贴合度均匀，避免局部应力集中导致的密封失效；螺栓安装位采用下沉式凸台结构，既提升了螺栓锁紧时的壳体结构强度，也避免螺栓头突出壳体过多影响管路排布的空间利用率；弯头的流道采用圆弧过渡设计，转角处无直角突变结构，可大幅降低流体流经转角时的阻力损失，减少管路输水过程中的压力损耗，同时避免流体长期冲刷转角内壁造成的局部冲蚀磨损，延长连接件的整体使用寿命。外形尺寸方面，弯头的转弯半径严格匹配消防管路安装的通用规范，两端接口的同轴度、端面垂直度均控制在安装允许公差范围内，安装时无需额外调整管端角度即可完成对接；卡箍外侧的螺栓预留操作空间充足，使用普通扳手即可完成锁紧作业，无需特殊安装工具；整体安装后，连接件的外轮廓无尖锐棱角，在狭小的管道井、吊顶内布设时不会剐蹭周边管线与保温层，适配各类复杂安装空间的边界要求，同时壳体外侧的品牌标识区域采用凹陷式设计，不会因安装、运输过程中的磕碰造成标识磨损，也不会额外增加产品的外形尺寸占用。
