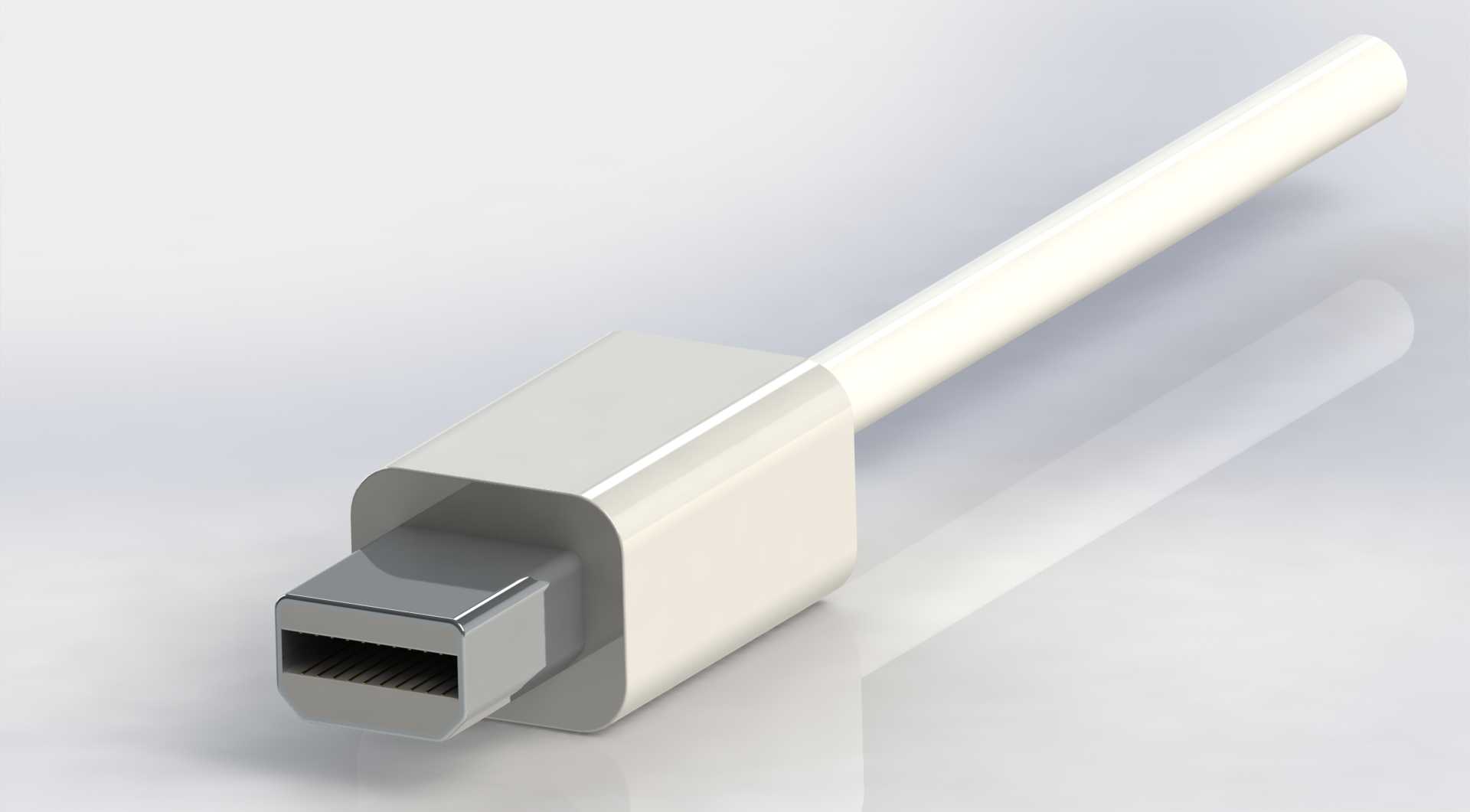

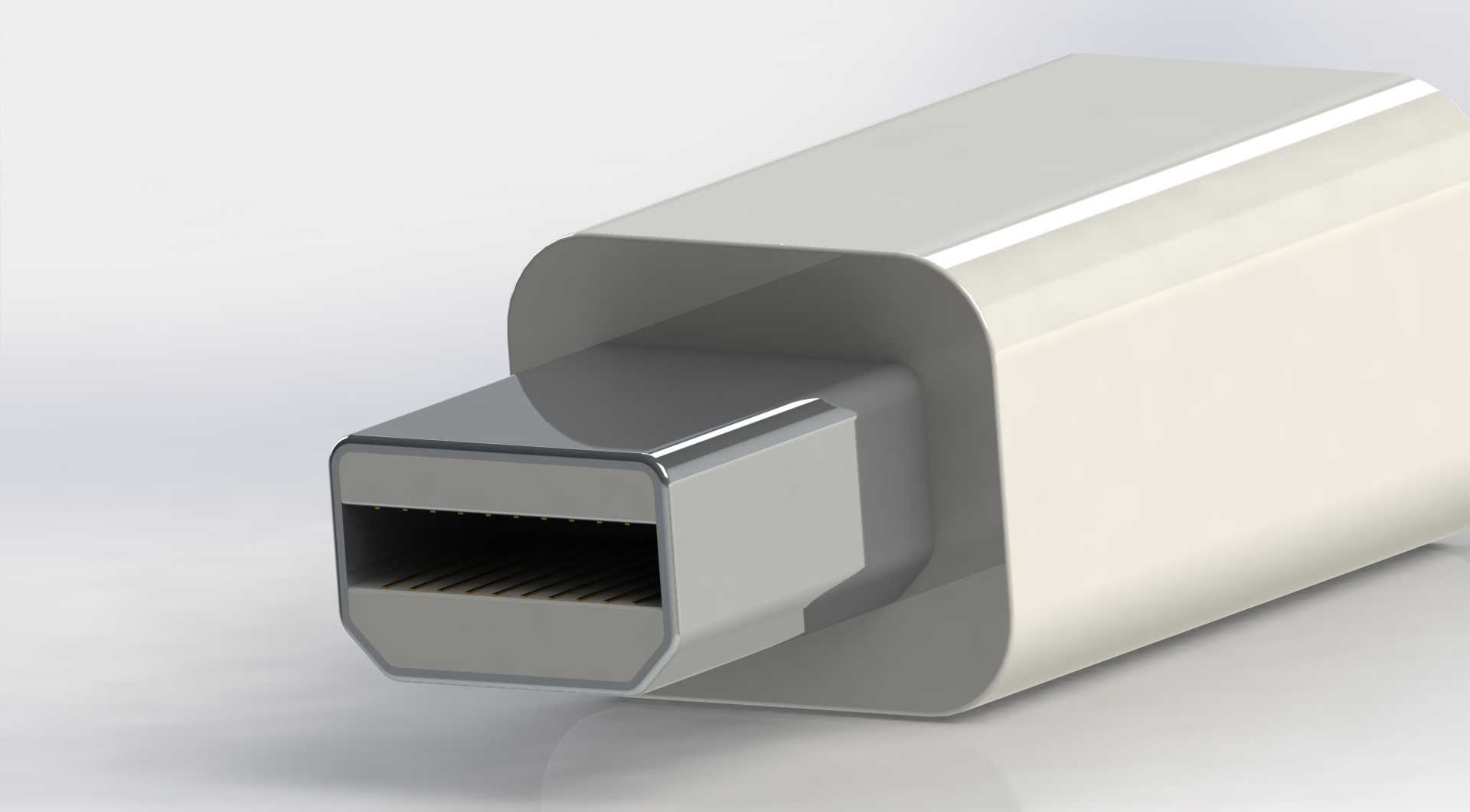

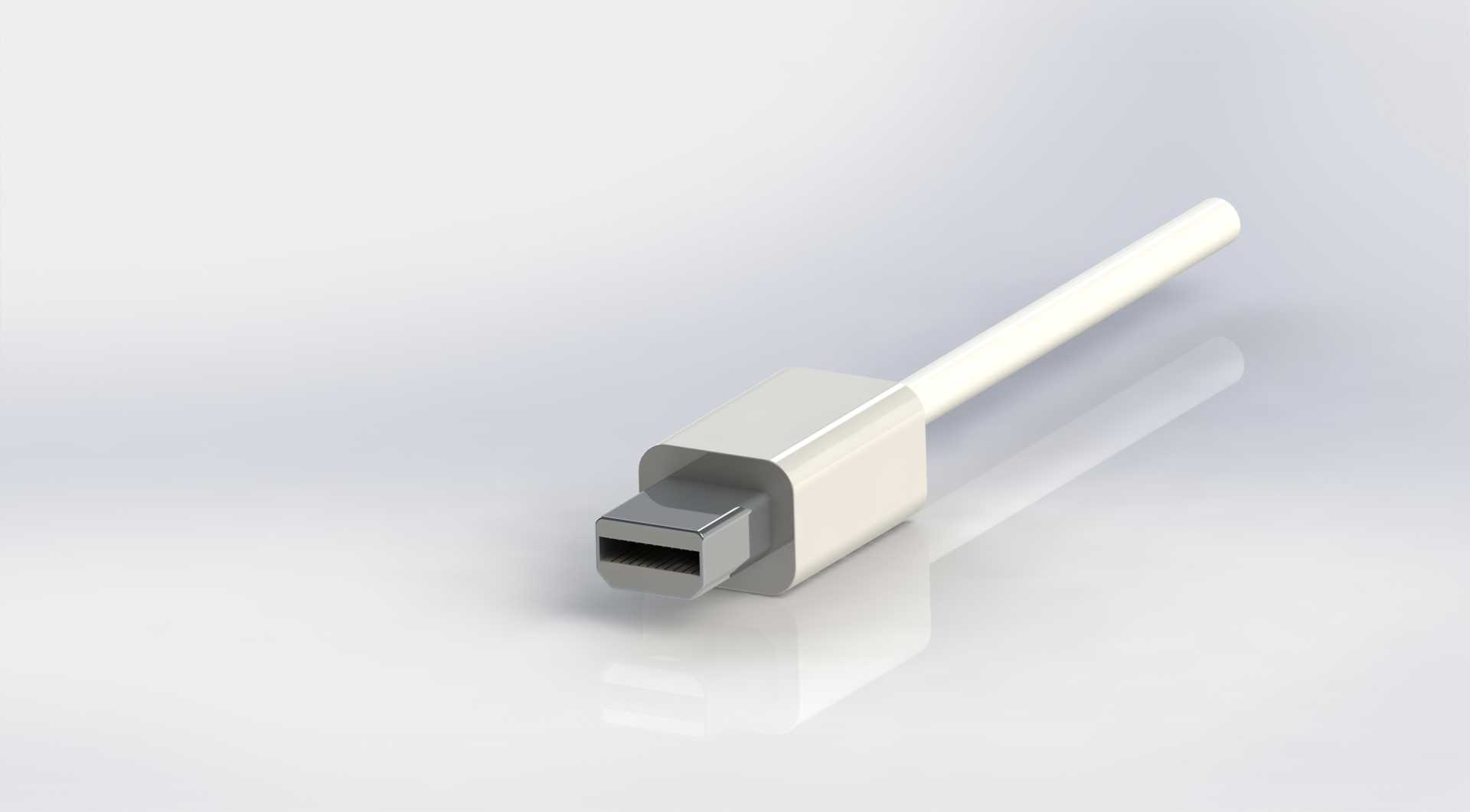

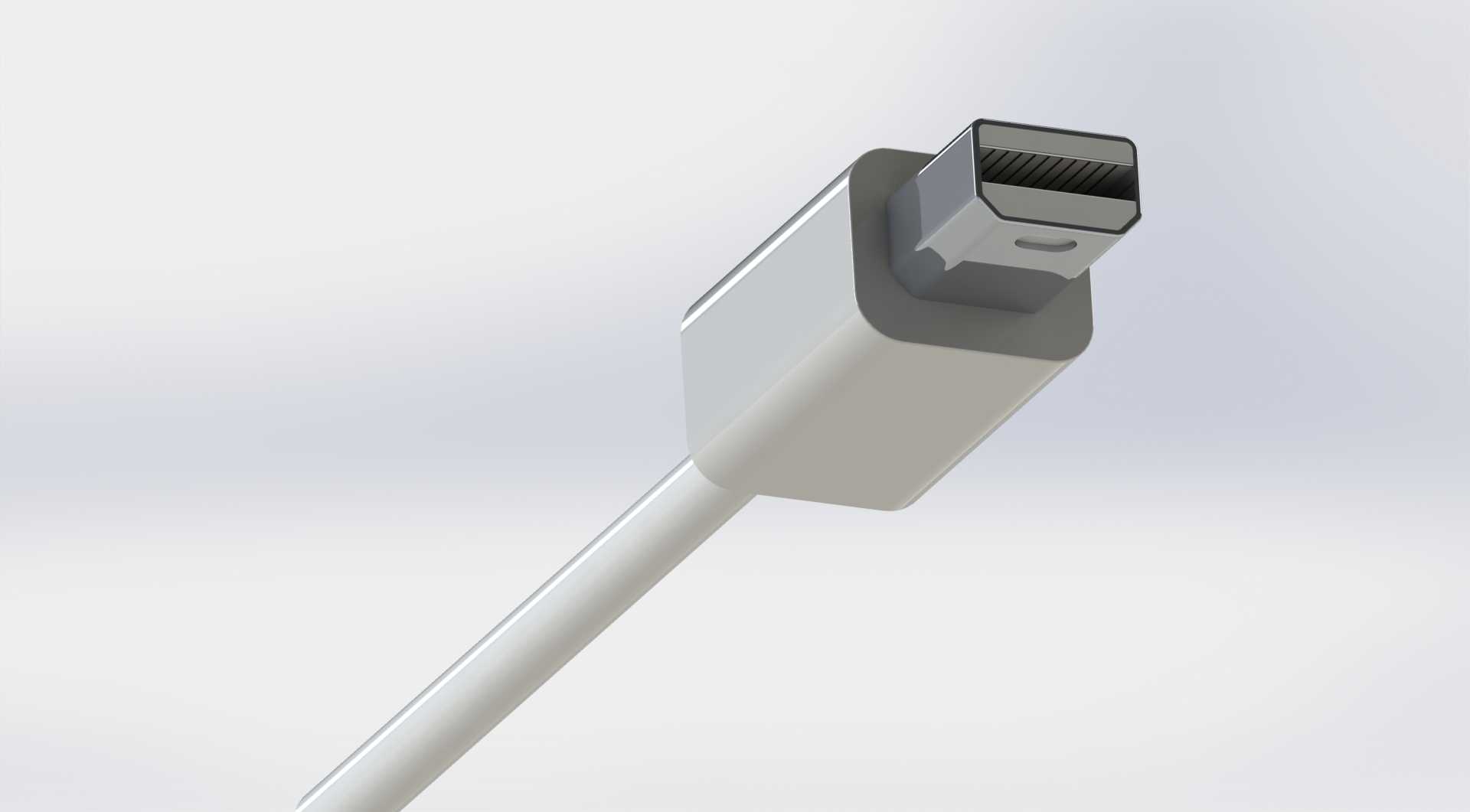

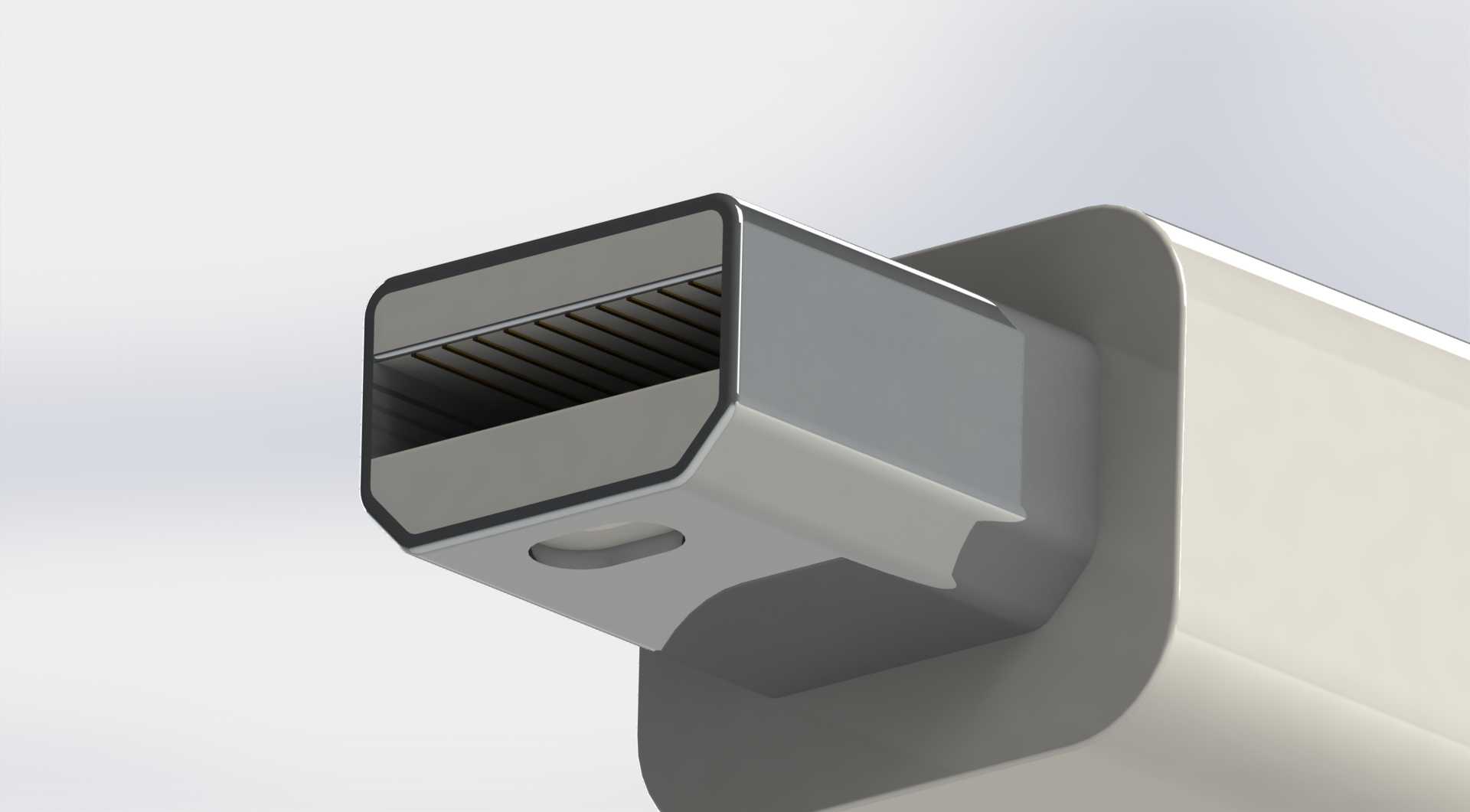

迷你Displayport视频传输电缆连接接头结构

这款迷你显示端口电缆连接器，主要应用于便携显示设备、轻薄型笔记本电脑、小型桌面显示终端的音视频信号传输场景，能够在狭小的设备安装空间内完成高清视频、多声道音频信号的稳定传输，解决了标准尺寸显示接口占用设备内部空间过大、无法适配超薄数码产品结构布局的痛点，在移动办公显示拓展、便携显示器外接、小型工控显示终端接线等场景中被广泛使用。该连接器的核心功能是实现线缆端与设备端口的可靠物理连接与信号导通，接头内部设置有规整的信号接触端子排布腔，能够精准对齐设备端口内的弹性接触针，保证多通道信号传输时的阻抗匹配，减少信号传输过程中的损耗与干扰，接头外侧的金属屏蔽壳体能够隔绝外界电磁干扰，避免视频信号出现闪屏、花屏、音频断连等异常问题，尾部与线缆衔接的位置做了应力缓释结构，能够缓冲日常插拔、线缆弯折时对接头根部的作用力，延长接头的实际使用寿命。在设计过程中，首先围绕迷你显示端口的通用适配要求，确定接头的插拔配合公差，保证接头插入设备端口时的阻尼感适中，既不会因为配合过松导致使用过程中意外脱落，也不会因为配合过紧造成插拔困难、甚至损伤设备端口的接触端子；接头的外部壳体采用圆角过渡的方正造型，既符合消费类数码配件的简约视觉风格，也能避免尖锐棱角在插拔过程中划伤设备外壳或者使用者手部；金属内壳与绝缘塑胶基座的配合间隙经过反复校核，保证组装后各部件无松动错位，内部端子的位置度偏差控制在极小范围内，确保每一次插拔都能实现所有信号引脚的可靠接触。外形尺寸方面，该接头的外露插接段长度适配常规设备端口的插入深度，不会因为插接段过长顶伤设备端口内部结构，也不会因为插接段过短导致接触不良，接头主体的截面尺寸适配迷你端口的周边安装空间，不会与设备上相邻的其他接口产生干涉，尾部线缆衔接处的外径匹配对应规格的屏蔽线缆，能够顺利完成线缆与接头的压接组装，整体安装边界完全符合便携显示类产品的接口布局要求，不需要额外调整设备的外壳结构即可适配使用。
