板端迷你DisplayPort母座接口结构设计

这款板端迷你显示端口母座，是面向紧凑型电子设备内部音视频信号传输场景设计的板载连接部件，广泛应用在轻薄笔记本电脑、迷你主机、便携显示器、工业触控一体机、嵌入式工控板、小型显卡扩展坞这类对内部安装空间有严苛限制的数码与工业设备中，承担设备主板与显示模组、外接显示线材之间的高速音视频信号传输功能，可支持高分辨率视频信号与多声道音频信号的同步稳定传输，是设备实现显示输出功能的核心硬件连接载体。

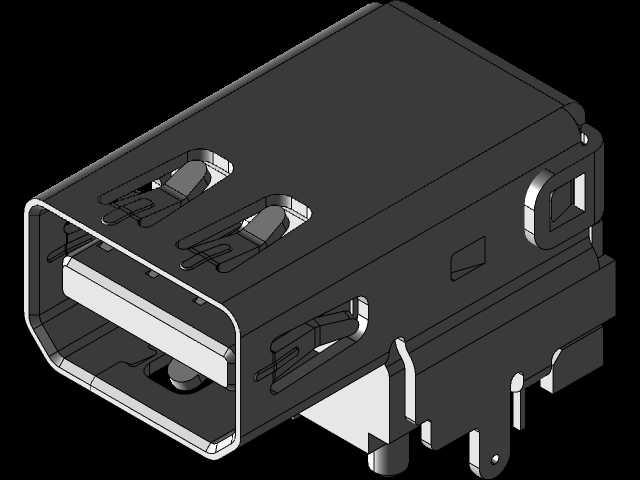

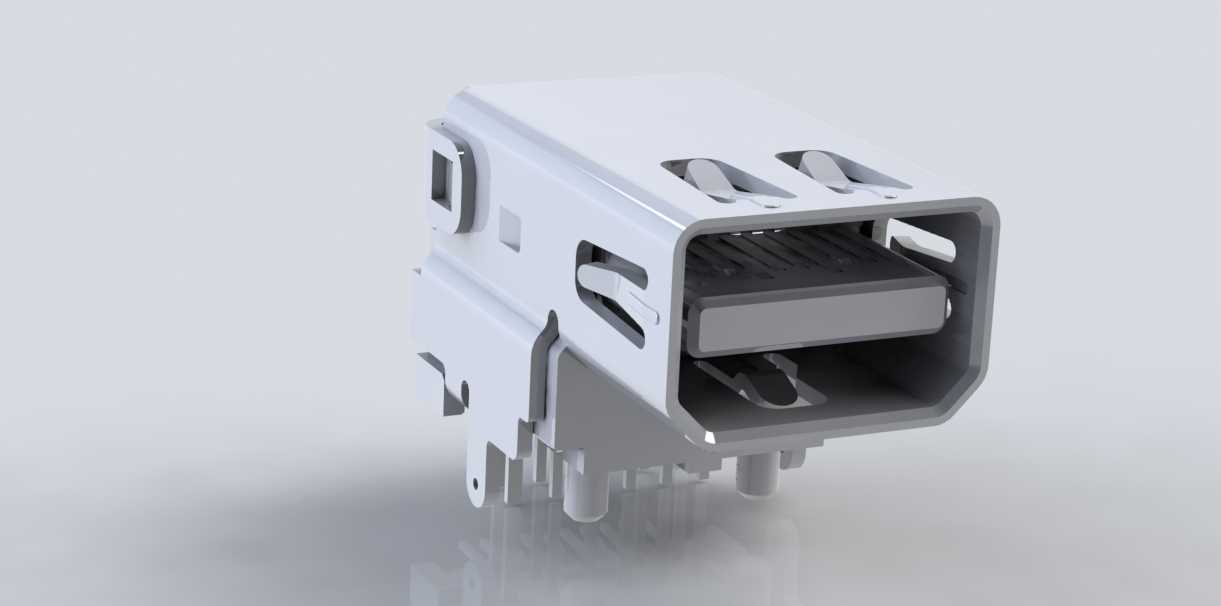

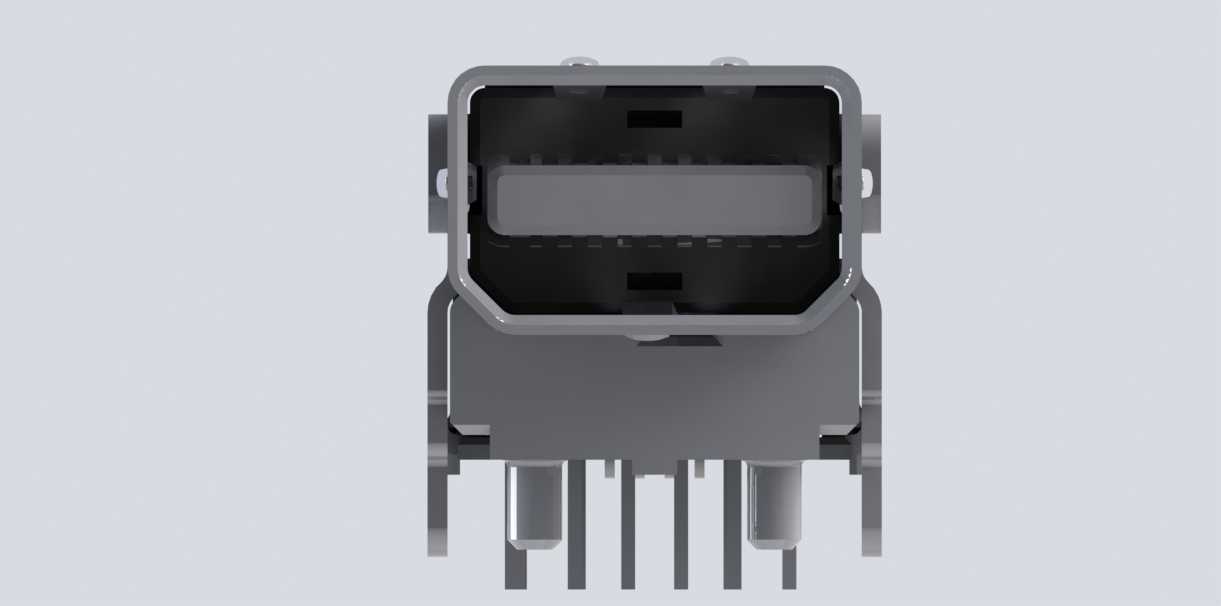

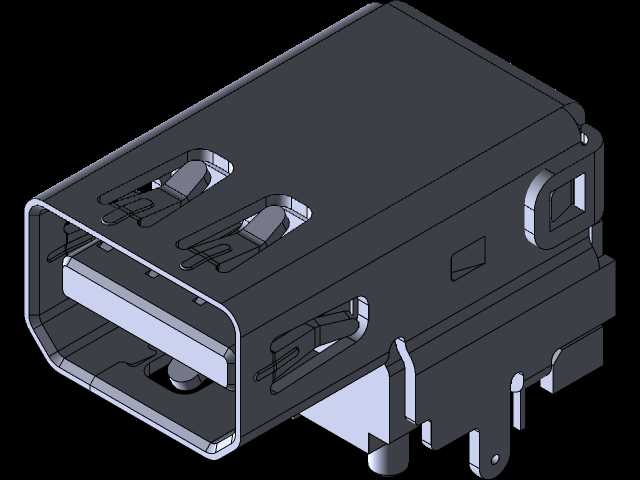

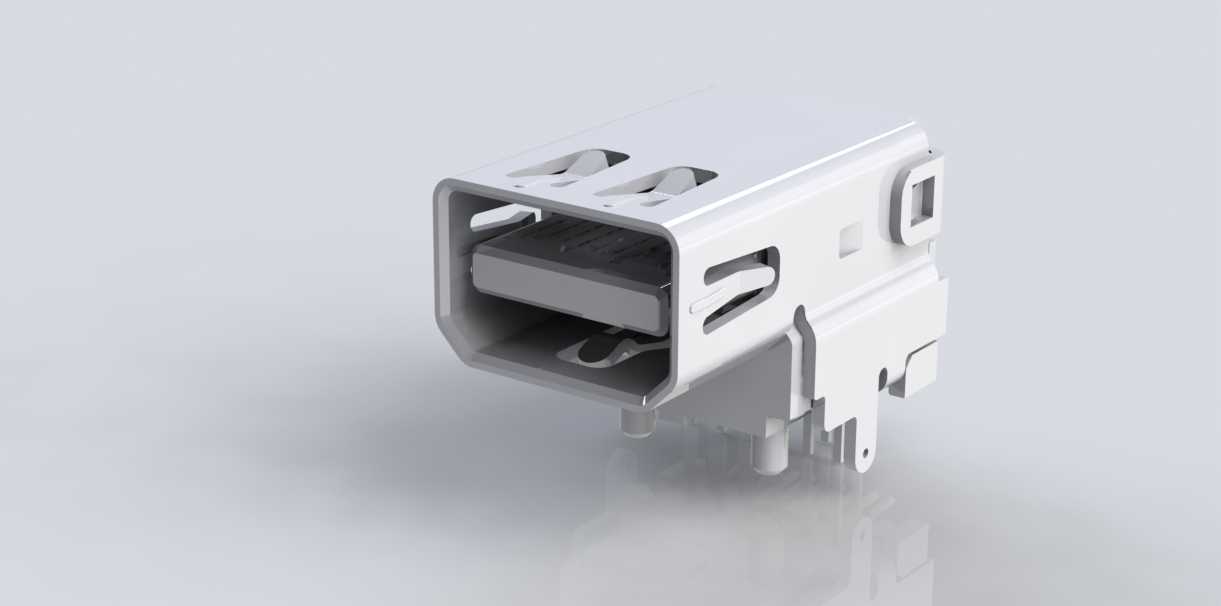

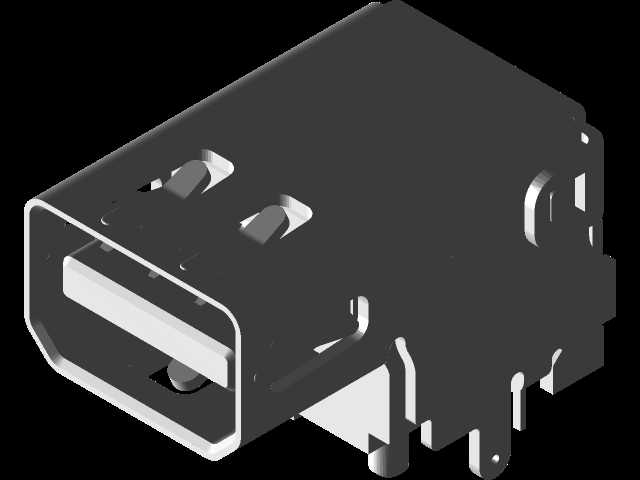

从功能特性来看，该母座采用金属屏蔽外壳包裹内部绝缘胶芯与接触端子的结构设计，金属外壳一方面可以为内部端子提供可靠的物理防护，避免装配、使用过程中异物磕碰损坏内部精密接触结构，另一方面可以形成连续的电磁屏蔽腔体，有效阻隔外部电磁杂波对高速传输信号的干扰，同时减少接口自身信号向外的电磁辐射，保障高速音视频信号传输的完整性，降低画面闪屏、花屏、信号断连等传输故障的发生概率。母座前端的插接腔体做了导向倒角设计，能够在公头插入时自动引导对位，降低盲插时的对位难度，同时减少公头插针对内部端子的剐蹭损伤，提升接口的反复插拔使用寿命；腔体内部设置有防呆限位结构，能够避免公头反插、错位插入对接口造成的物理损坏。母座侧面设计有弹性卡扣结构，当公头完全插入到位后，卡扣会与公头外壳的对应卡槽卡合，提供稳定的保持力，避免设备移动、线材受拉扯时公头意外松脱导致信号中断。

从设计思路来看，这款母座的设计全程围绕紧凑型板载安装的核心需求展开，在满足接口标准传输性能要求的前提下，尽可能压缩接口本体的占用空间，整体采用卧式贴板加插脚固定的安装结构，相较于传统立式接口能够大幅降低自身在设备内部的高度占用，适配超薄设备的内部堆叠设计要求。绝缘胶芯部分采用耐高温、高绝缘性能的工程塑料材质，能够耐受电路板波峰焊、回流焊过程中的高温环境，避免焊接过程中胶芯变形、端子移位导致的产品报废；内部接触端子采用高弹性铜合金材质，表面做镀金处理，既可以保证端子长期使用的接触可靠性，降低接触电阻减少信号传输损耗，也能提升端子的抗氧化、耐磨损性能，保障接口在长期反复插拔后依然具备稳定的接触性能。

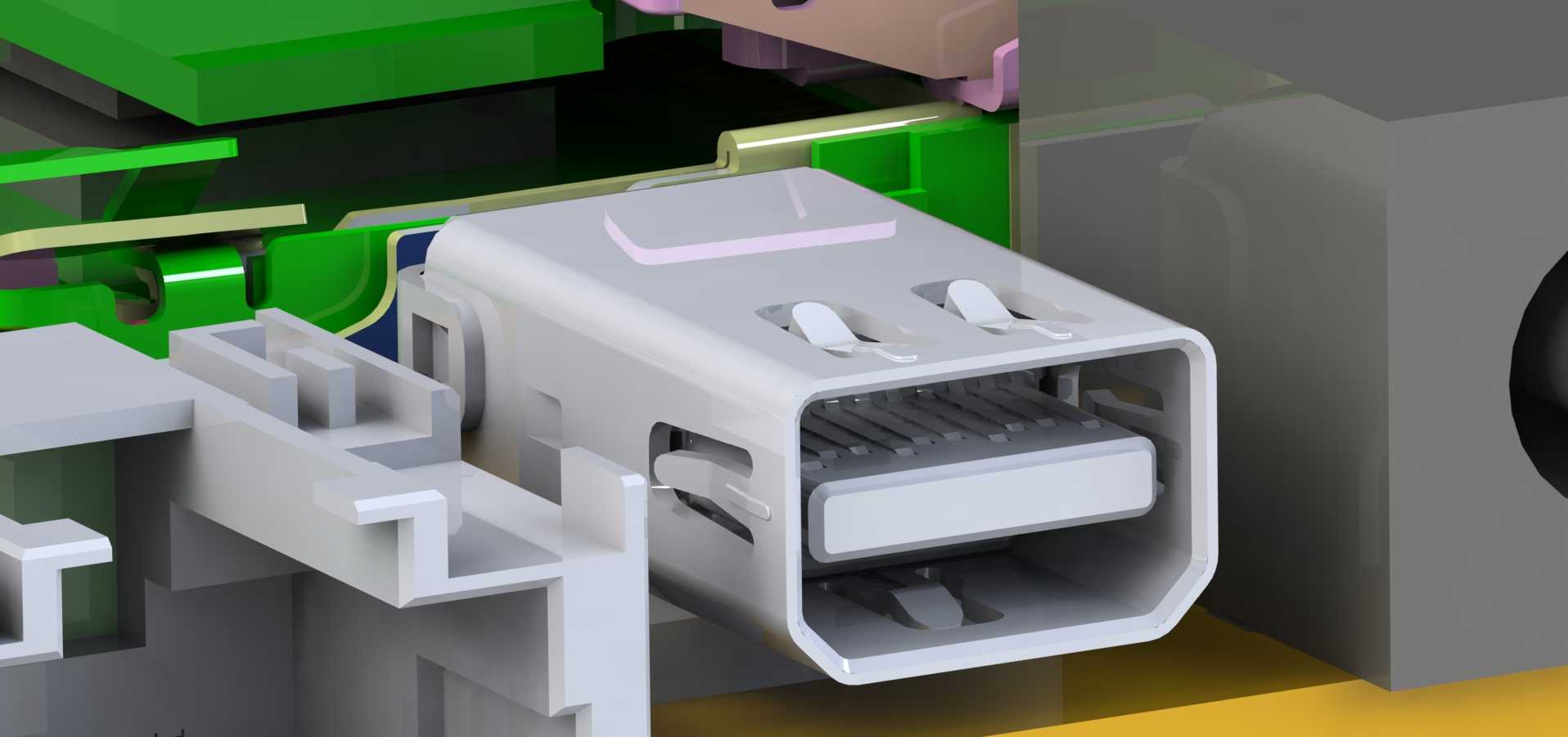

从安装边界来看，这款母座的插脚分为焊接固定脚与信号端子脚两类，固定脚分布在母座本体的两侧底部，焊接后可将母座牢牢固定在电路板表面，承受插拔过程中的侧向推力，避免长期插拔导致母座从电路板上脱落；信号端子脚按照标准引脚定义排布，焊接后直接与电路板上的信号线路连通，无需额外转接。母座本体的外形轮廓做了圆角过渡处理，避免安装过程中锐边划伤操作人员或周边线材，插接端的伸出长度经过精准核算，既能够保证公头插入后的有效接触深度，也不会过度突出设备外壳影响外观与装配精度，母座背部与周边电子元器件预留了安全绝缘间隙，避免焊接后出现引脚短路、信号串扰的问题，能够适配不同厚度PCB板的自动化贴片焊接工艺要求，适合规模化量产装配。
