蒸汽往复式动力泵组三维结构设计

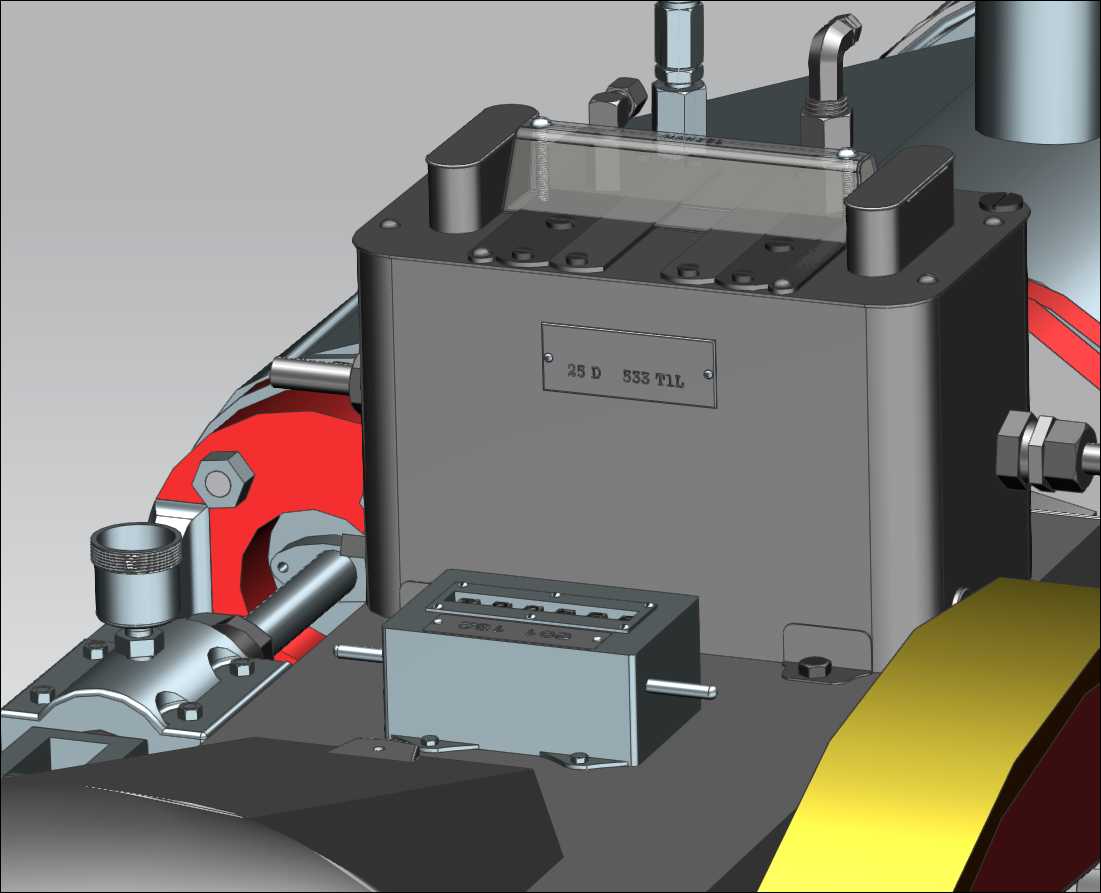

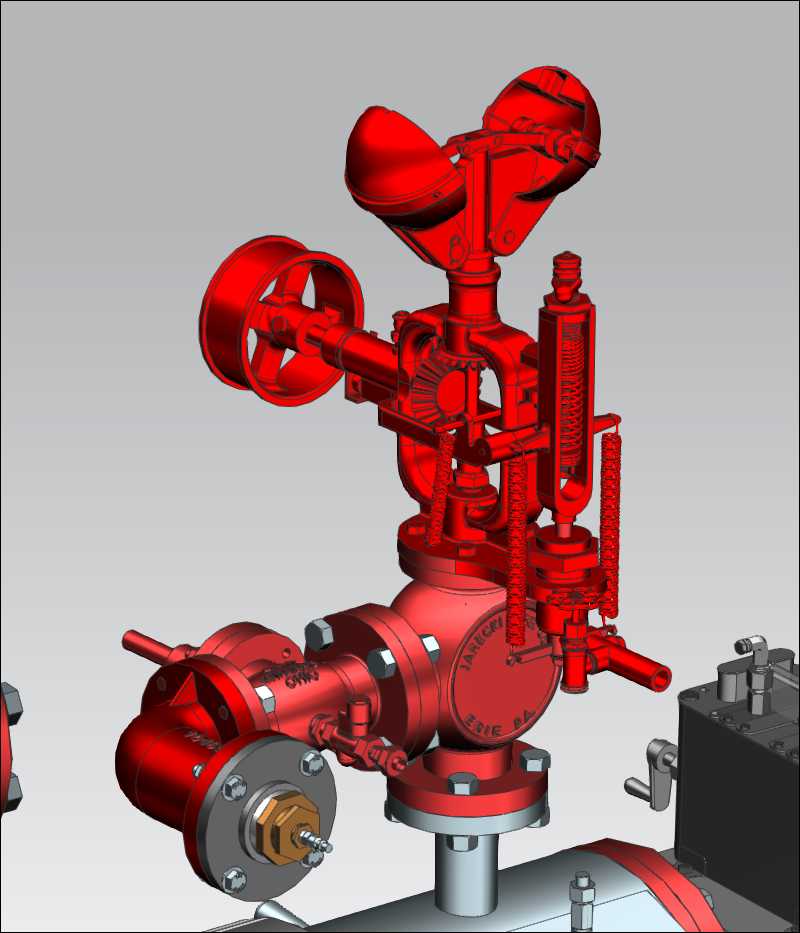

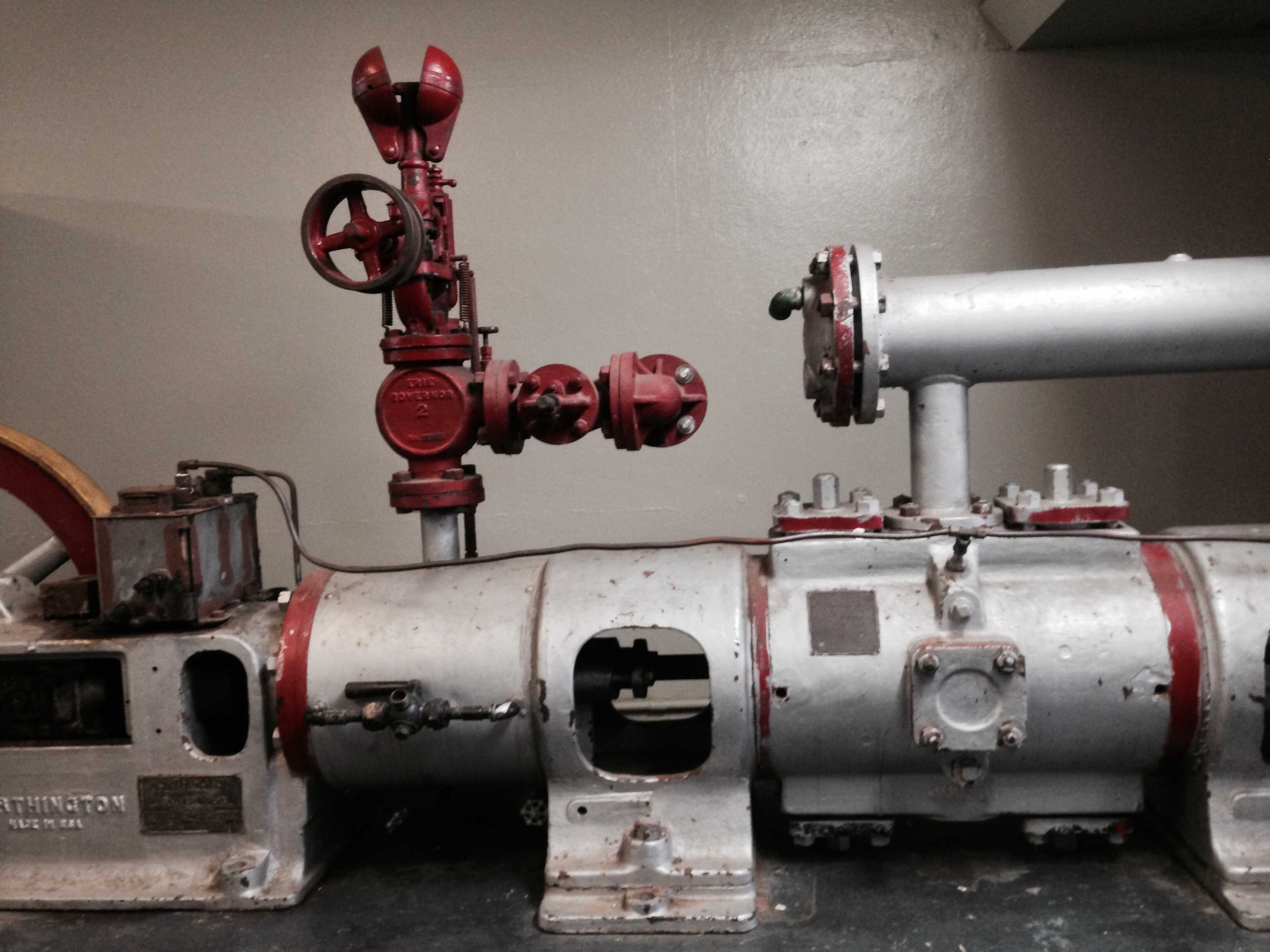

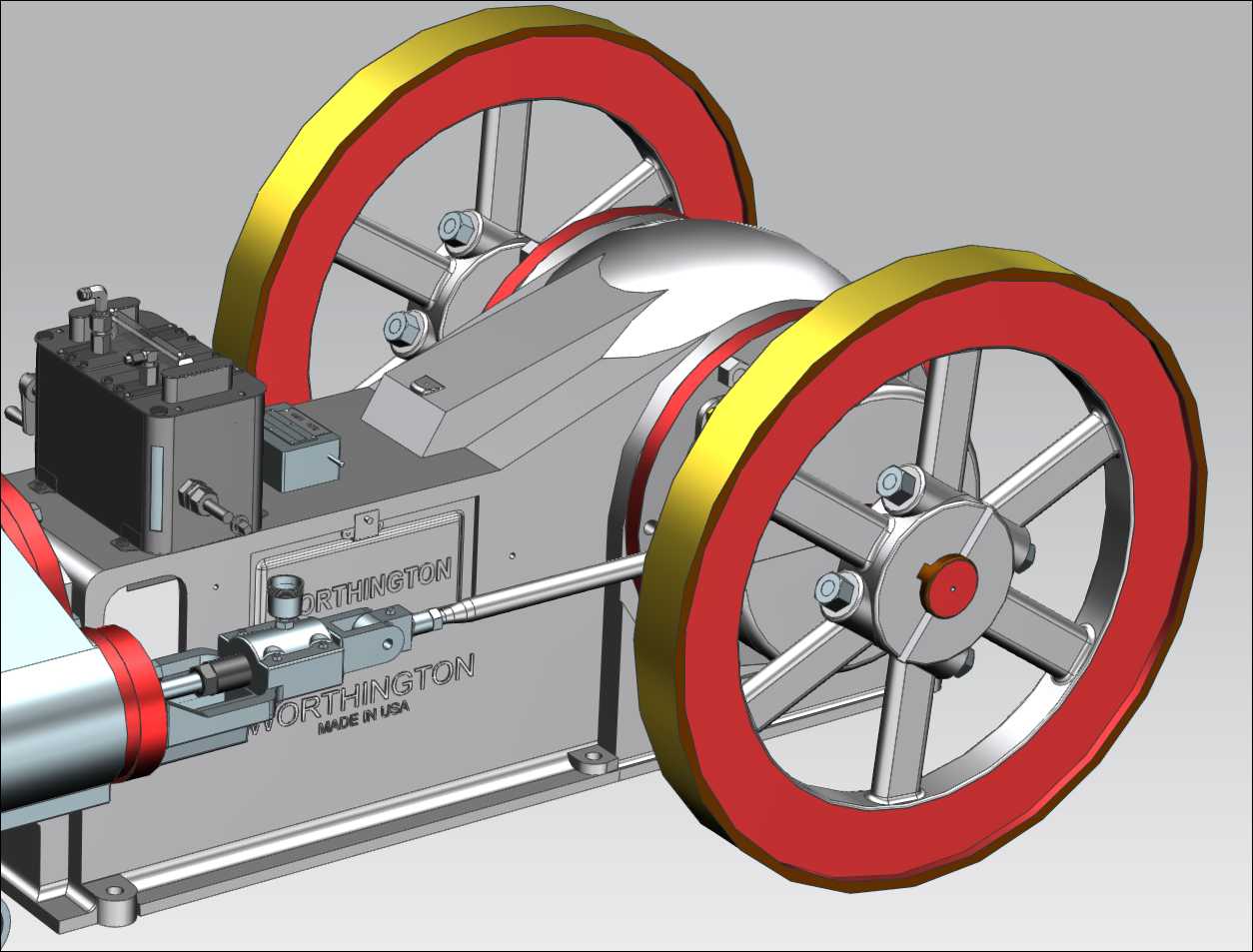

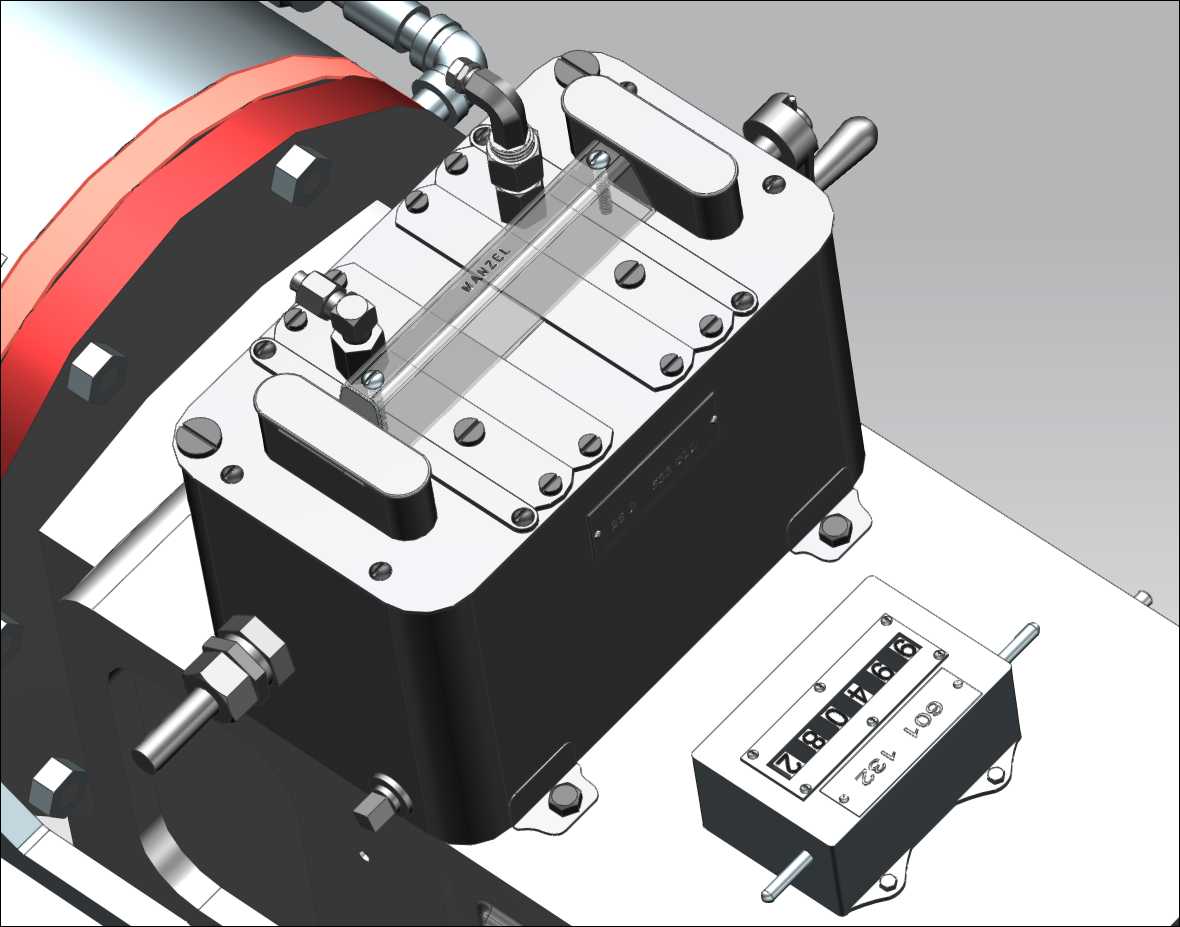

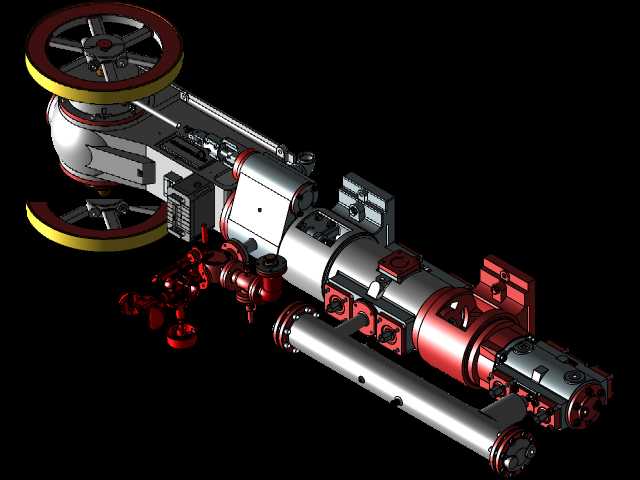

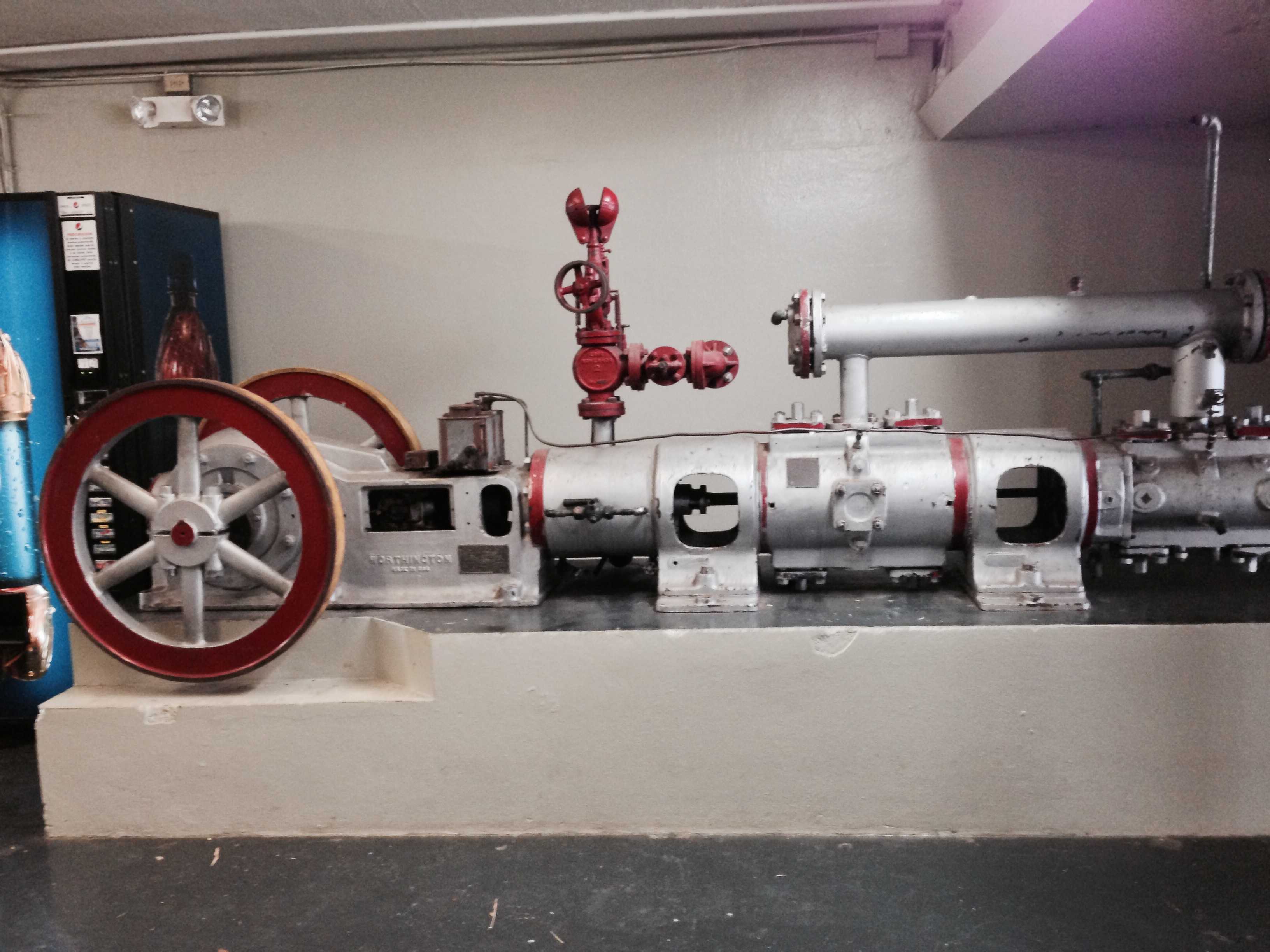

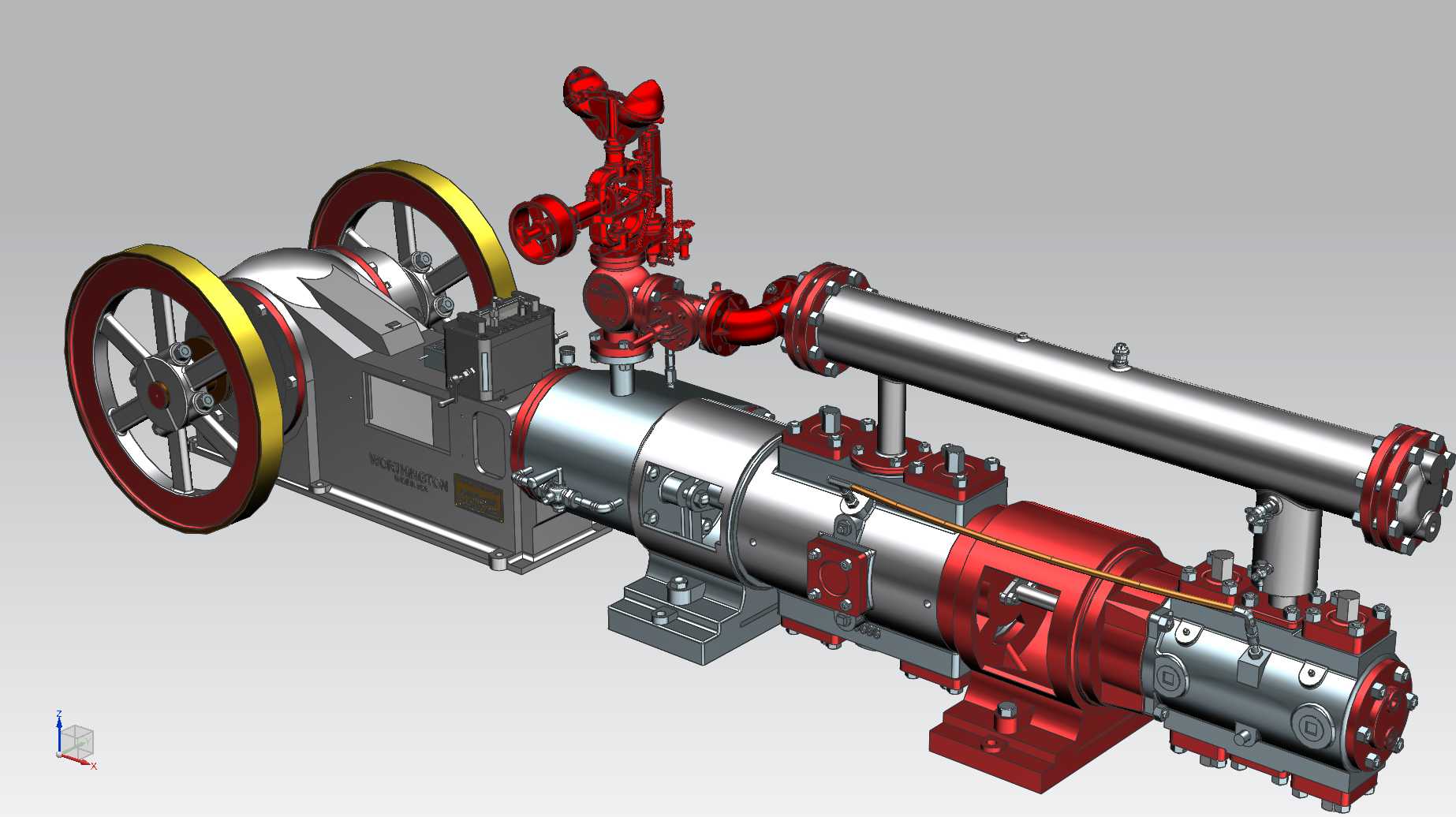

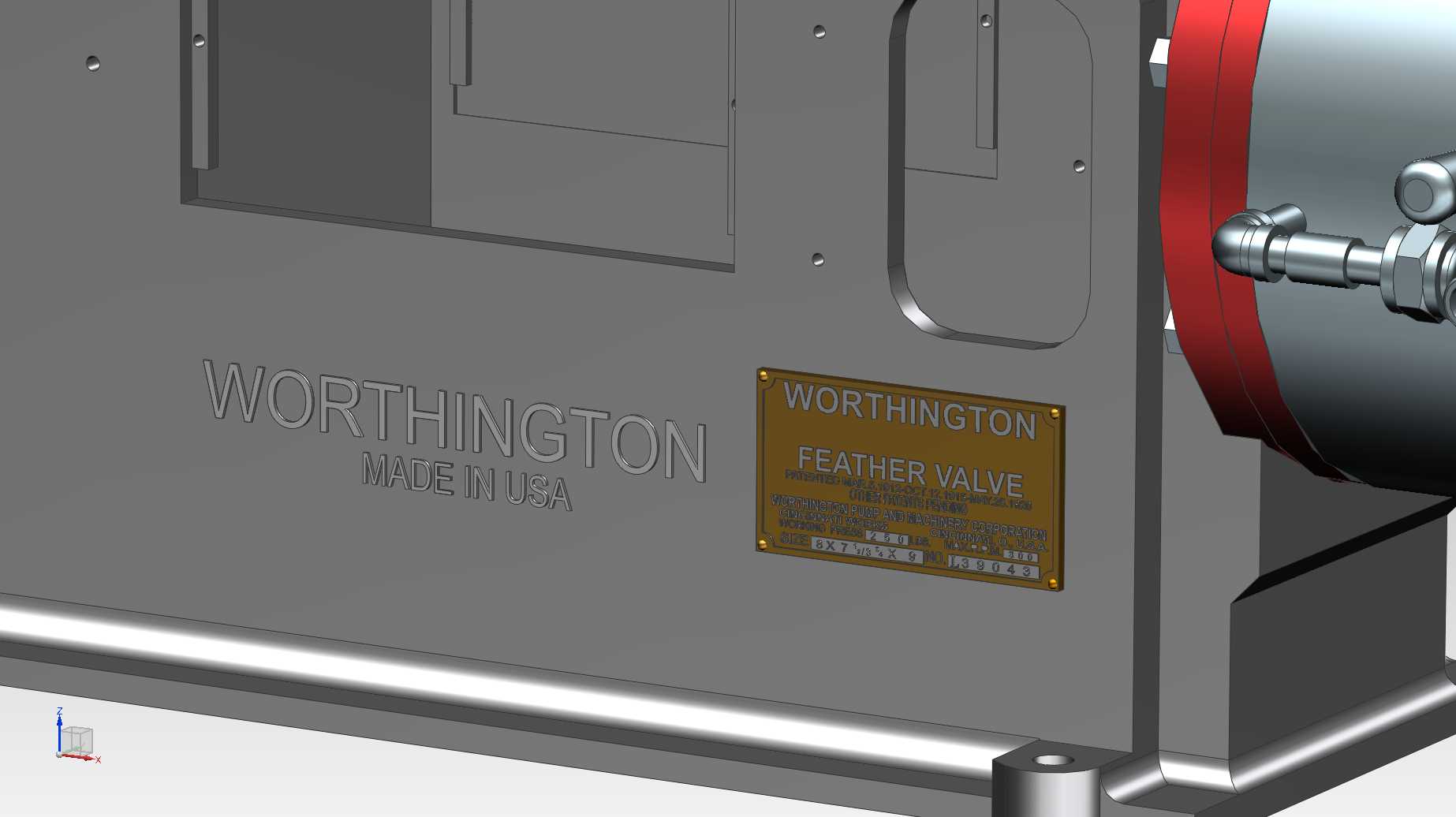

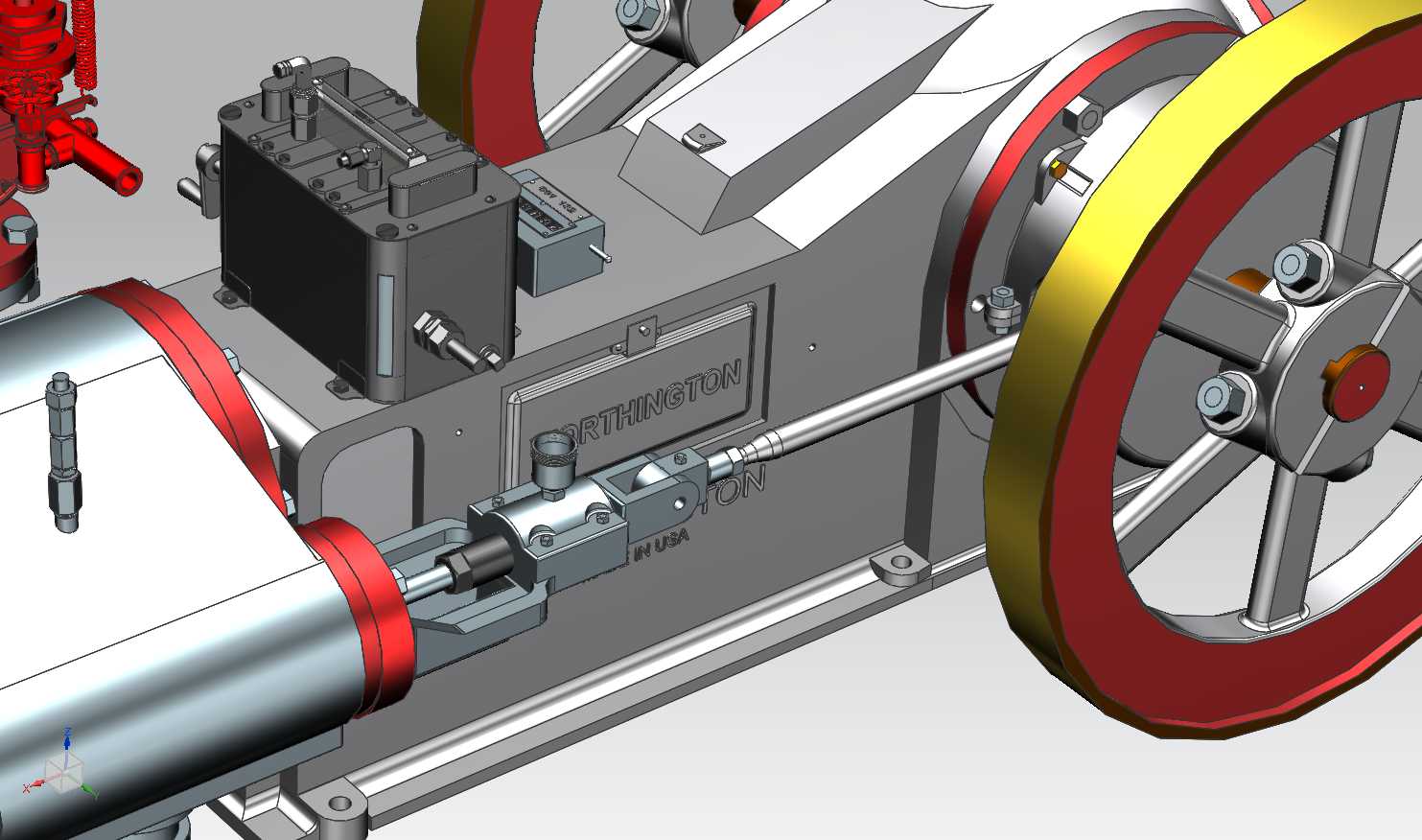

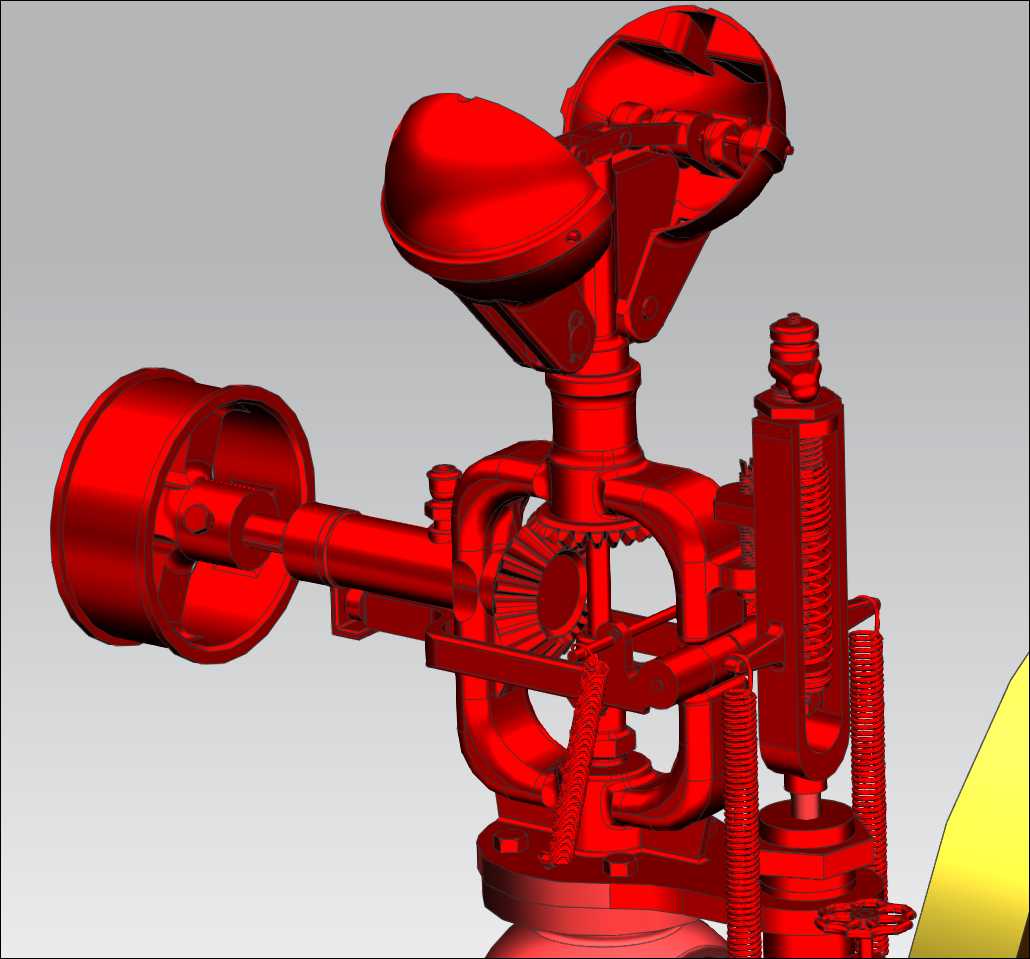

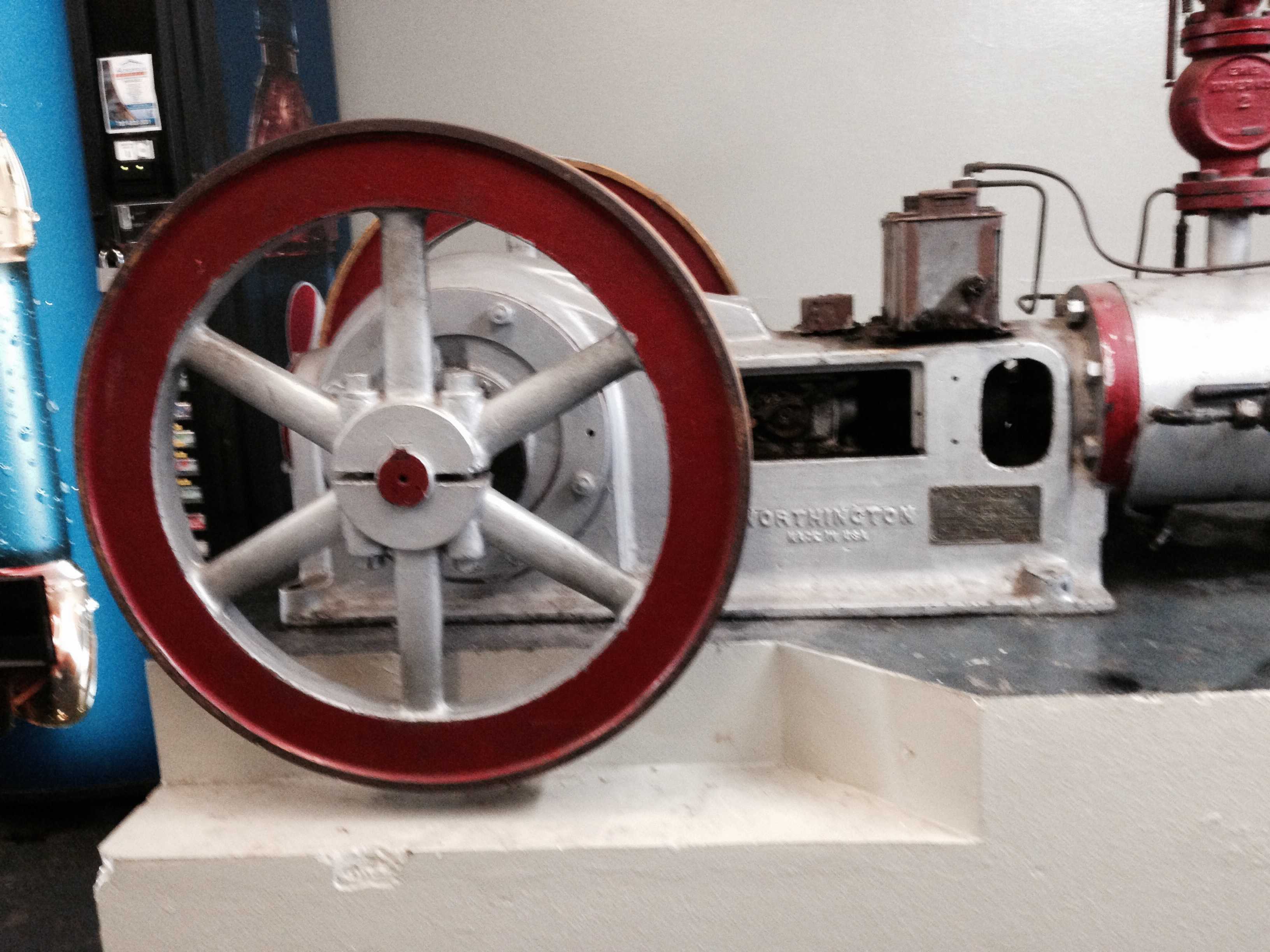

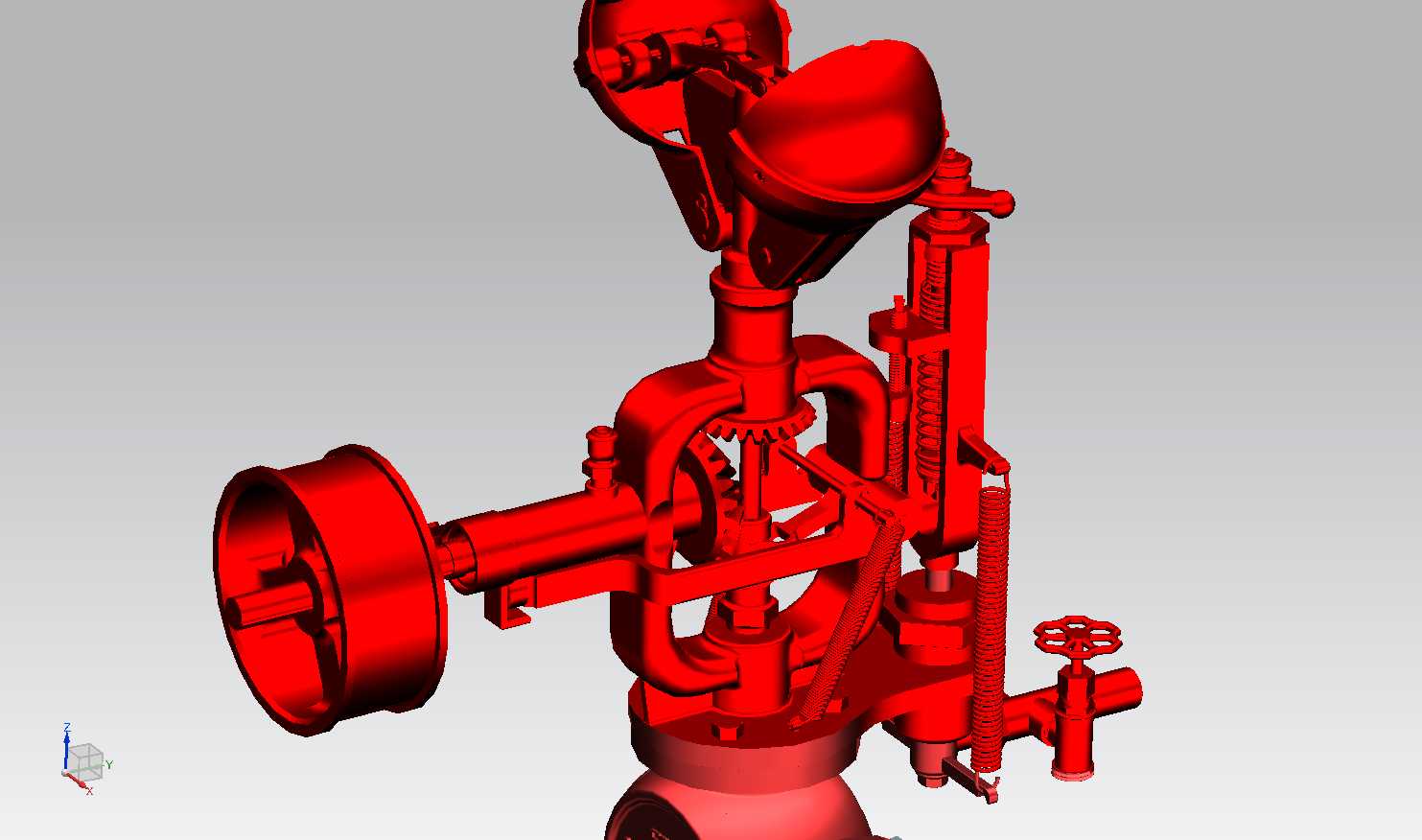

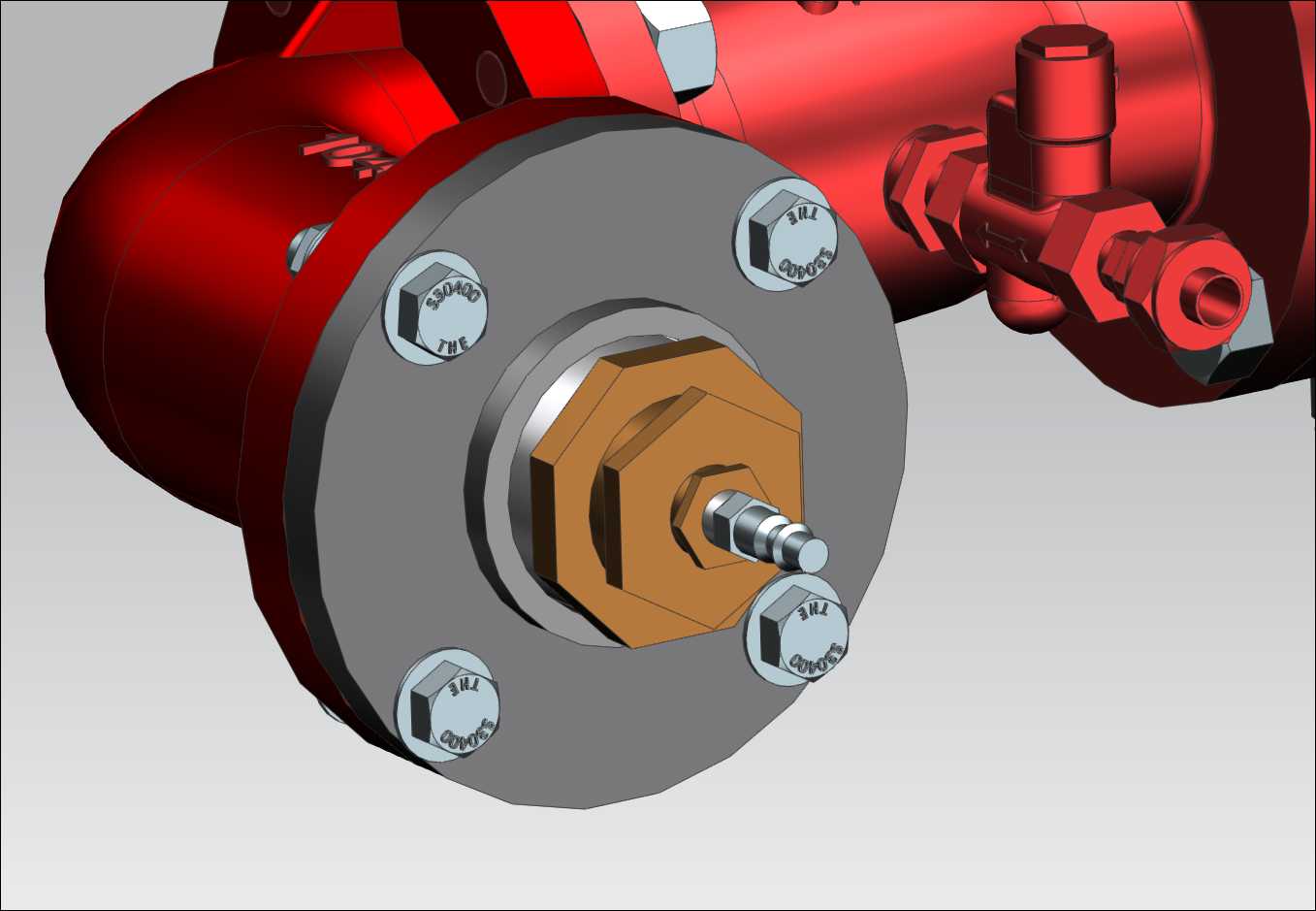

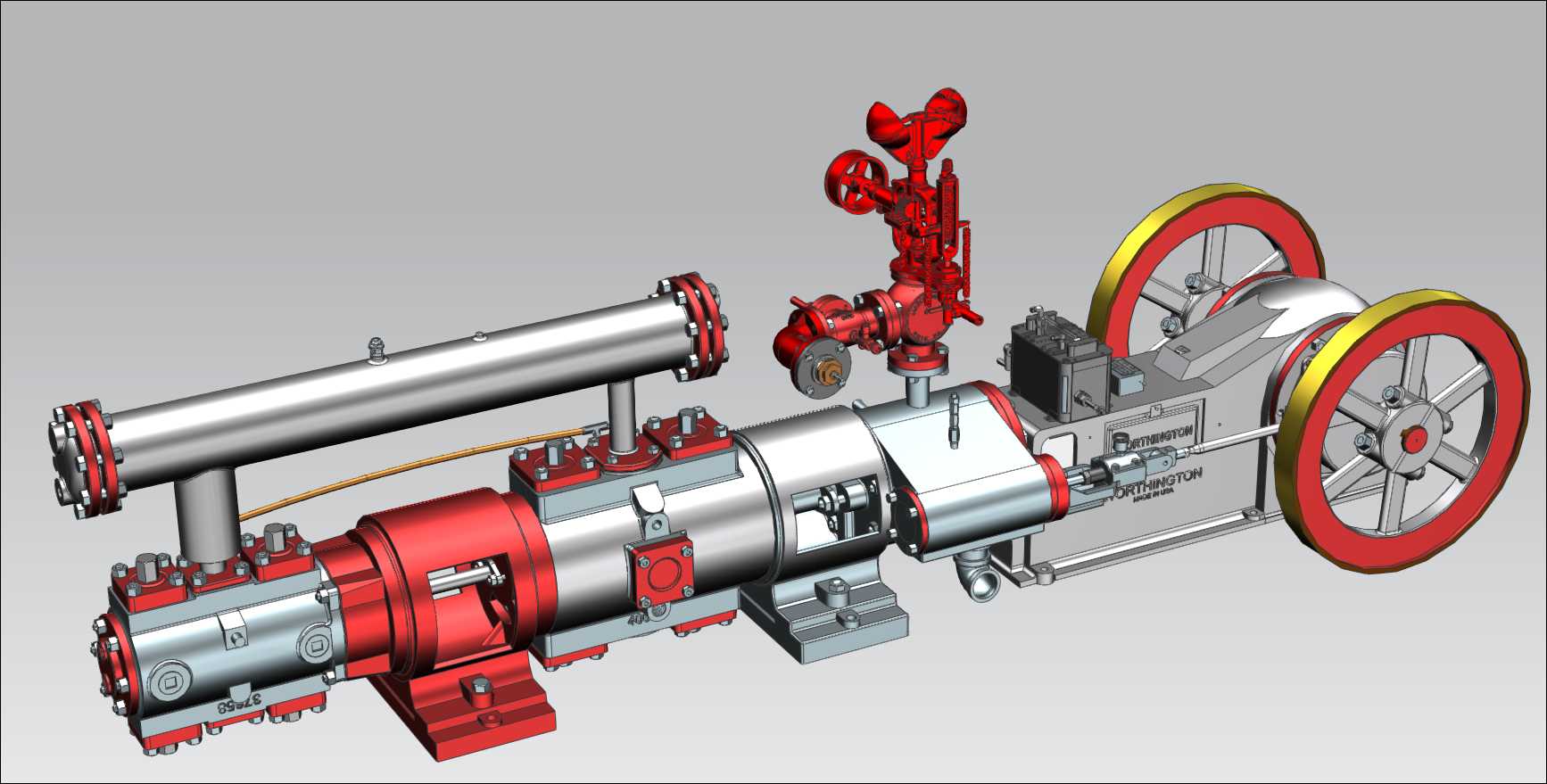

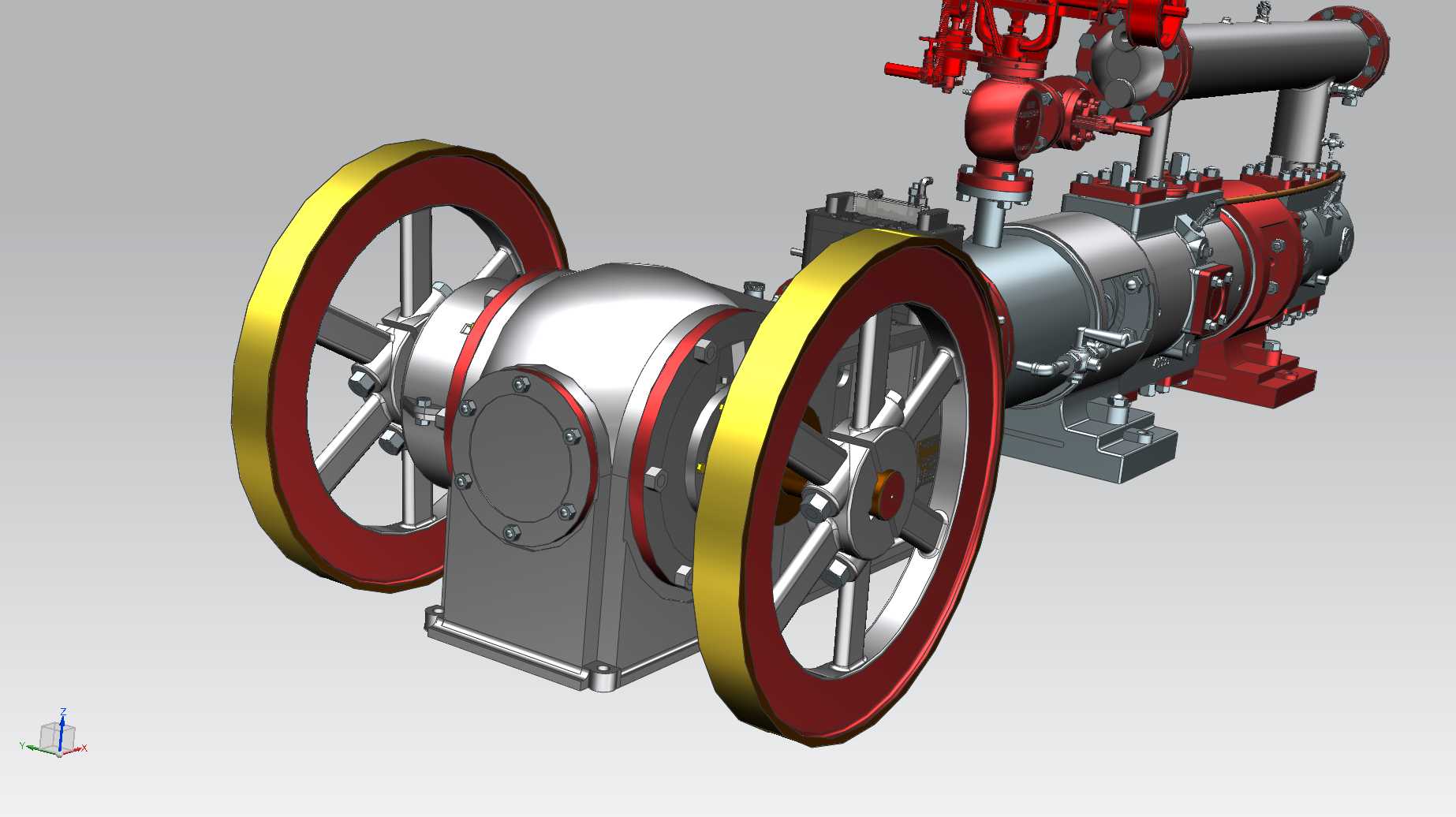

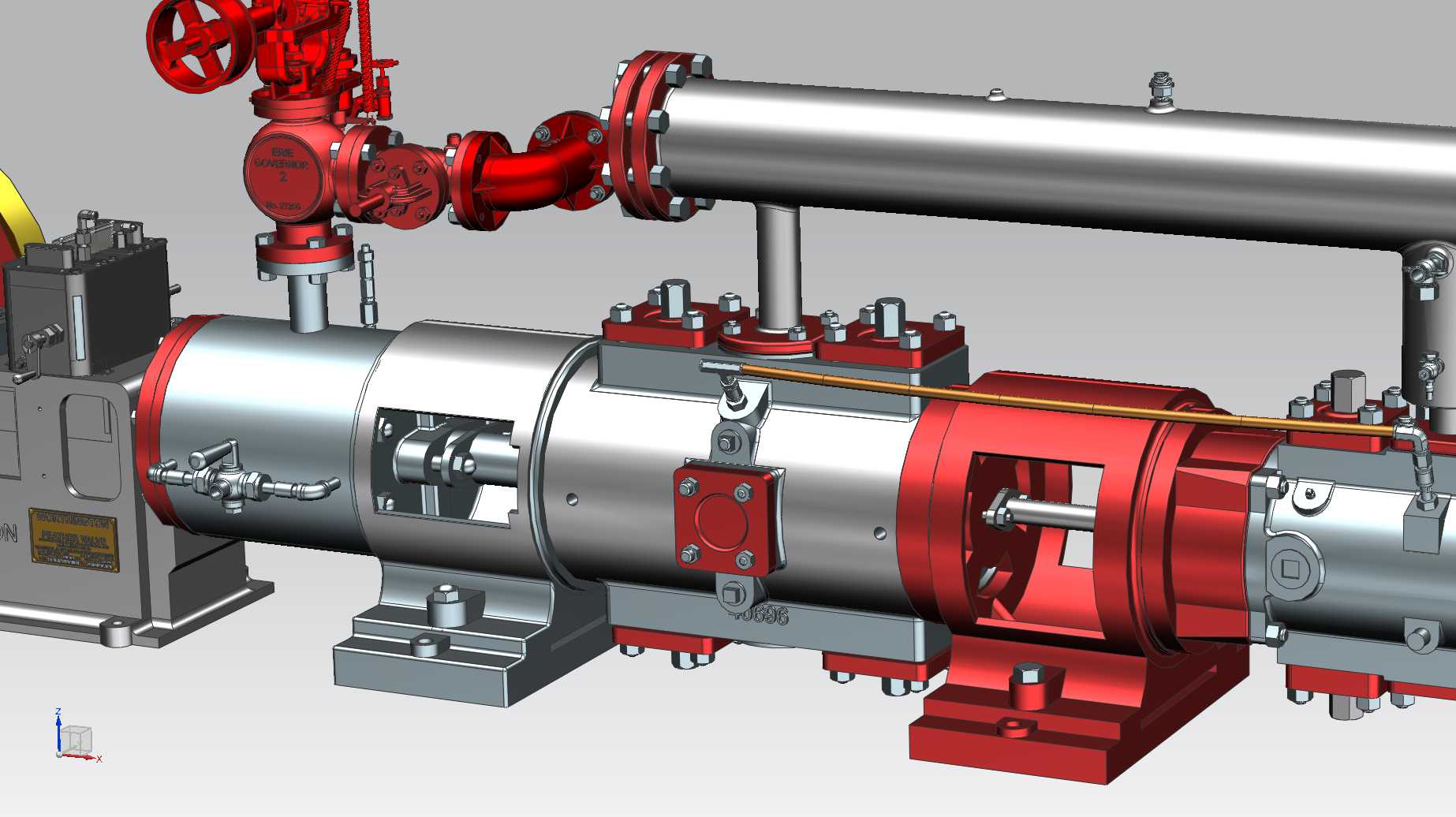

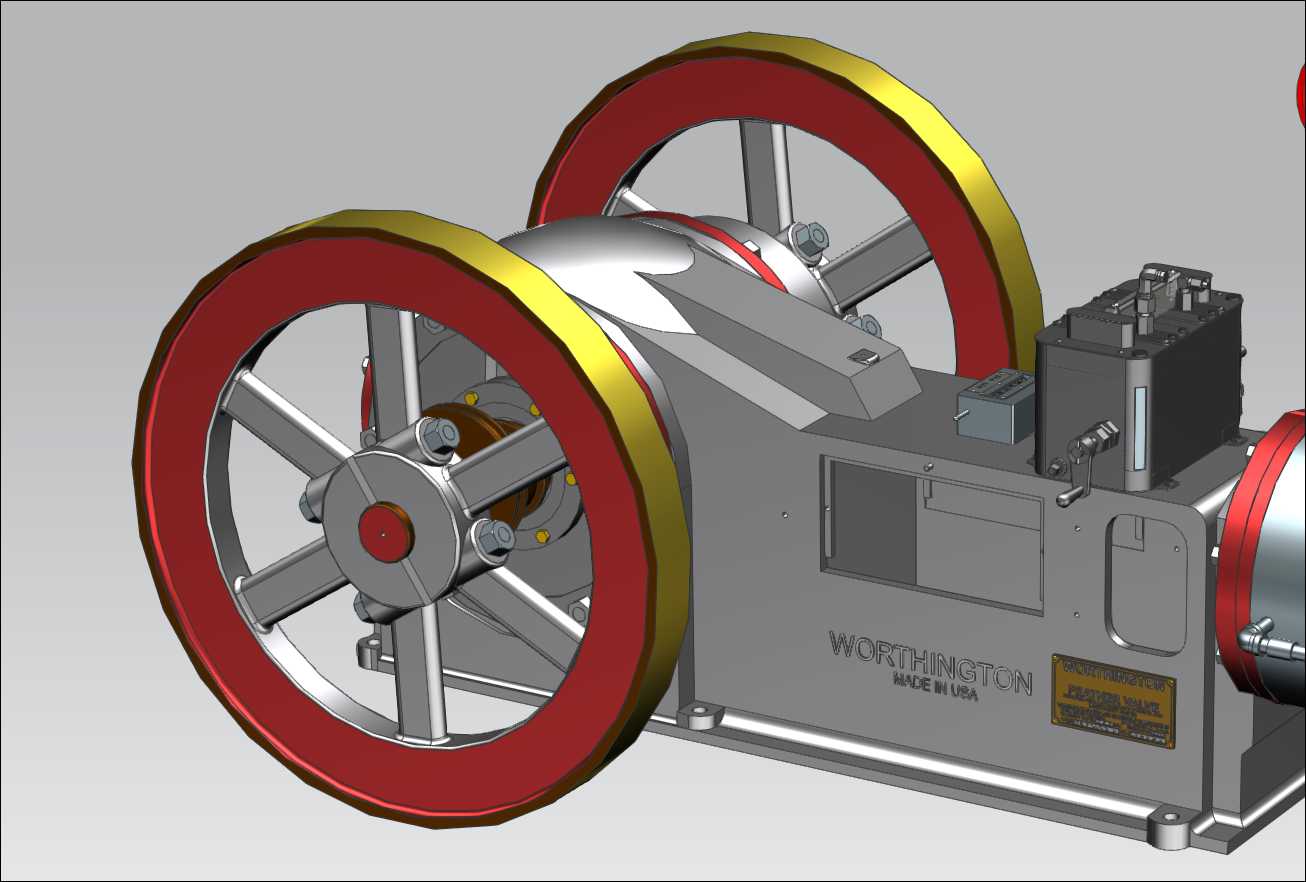

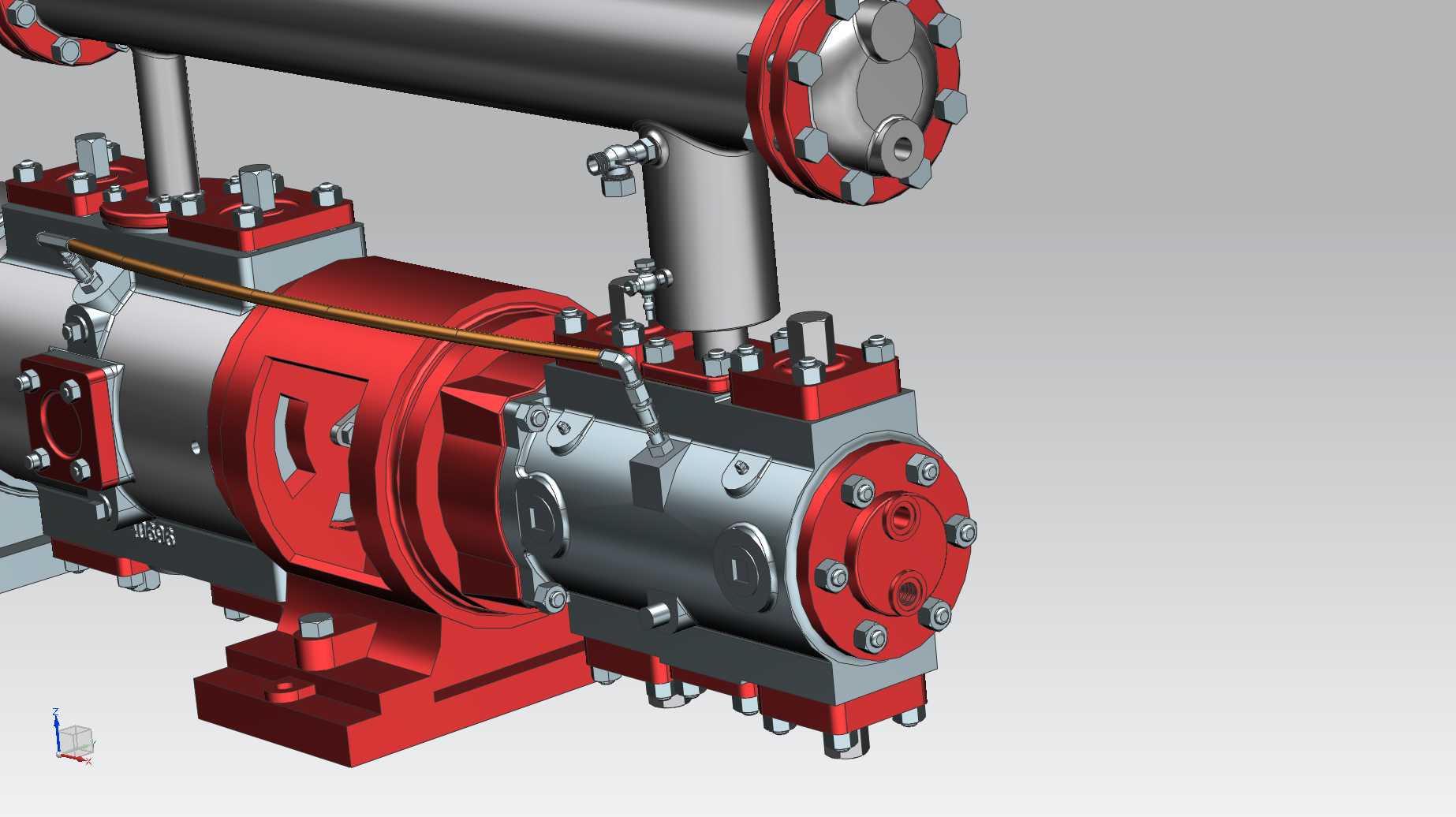

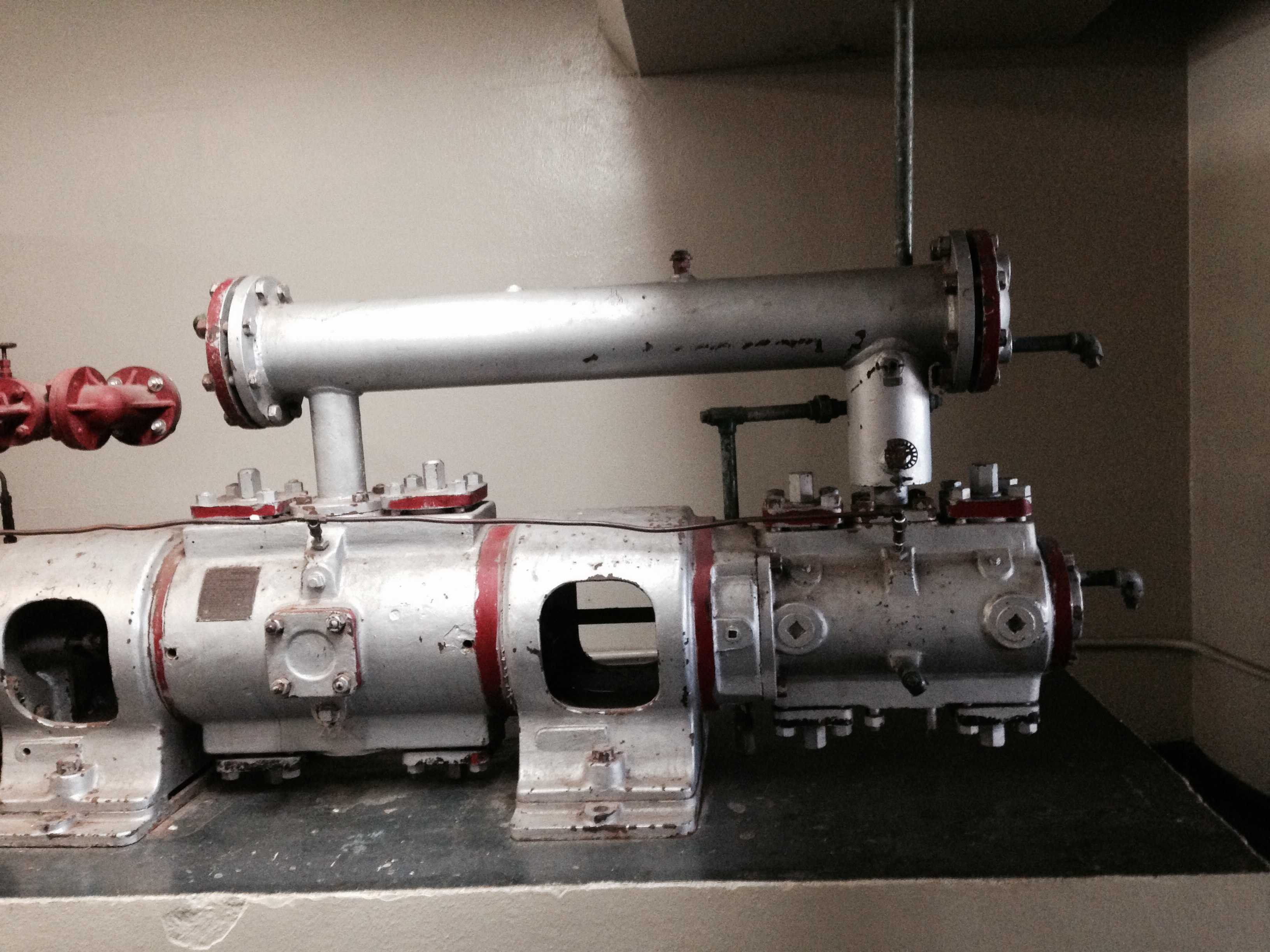

该蒸汽动力泵组是工业流体输送领域的经典动力设备，主要应用于石油炼化、化工生产、蒸汽动力配套、矿山给排水等场景中，可在无电力配套的野外作业区、防爆要求极高的化工生产车间、蒸汽管网覆盖的工业厂区内，完成高压流体介质的输送、增压、循环作业，尤其适配输送高温油品、化工介质、生产用水等流体，能够依托厂区现有蒸汽管网作为动力源，无需额外配置电力驱动系统，从根源上规避电气设备在易燃易爆场景下的安全隐患。整套设备采用卧式分体布局设计，左侧为双轮式蒸汽动力端，大直径带镶边飞轮结构能够储存动力冲程的转动惯量，有效抵消活塞往复运动的惯性冲击，保障曲轴运转的平稳性，降低设备运行过程中的振动与噪音；动力端通过曲柄连杆机构将蒸汽活塞的直线往复动力转化为曲轴的旋转力矩，同步传递至右侧的流体泵体端。泵体端采用多段式缸体串联结构，配合进出口端的红色控制阀门组，可实现流体的单向稳定输送，缸体外部的密封压盖、紧固螺栓均采用对称式布局，既保障高压工况下的密封可靠性，也便于后期运维过程中的拆装检修。设备上方的横向长管路为蒸汽分配与流体汇流集成管路，通过立式支撑柱与泵体底座刚性连接，既缩短了管路连接路径，也减少了外接管路带来的振动干扰。整套设备的安装底座采用一体化铸造的分体式支座，预留了标准地脚螺栓安装孔，安装时需保障底座水平度偏差控制在合理范围内，避免曲轴运转出现偏磨；设备整体的横向安装长度适配常规工业设备安装工位，两侧飞轮的旋转边界预留足够的安全操作空间，进出口管路的法兰接口采用标准通径设计，可直接与厂区现有工艺管路对接，无需额外制作转换接头。设计过程中充分考虑了设备的运维便利性，蒸汽端的控制阀组布置在设备外侧靠近操作通道的一侧，操作人员可在设备运行过程中便捷调整蒸汽进气量，实现输出流量与压力的灵活调节；泵体端的密封填料压盖预留了调节余量，当长期运行出现密封泄漏时，无需拆解缸体即可完成填料的压紧调整，大幅降低运维的时间成本与人力投入。
