工业管道输送用卧式离心泵结构设计

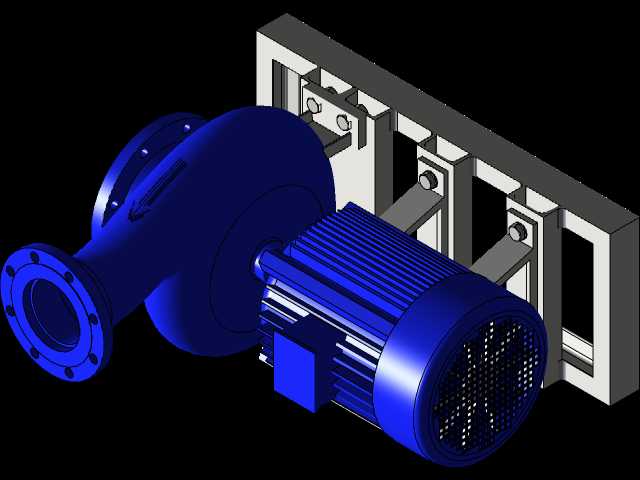

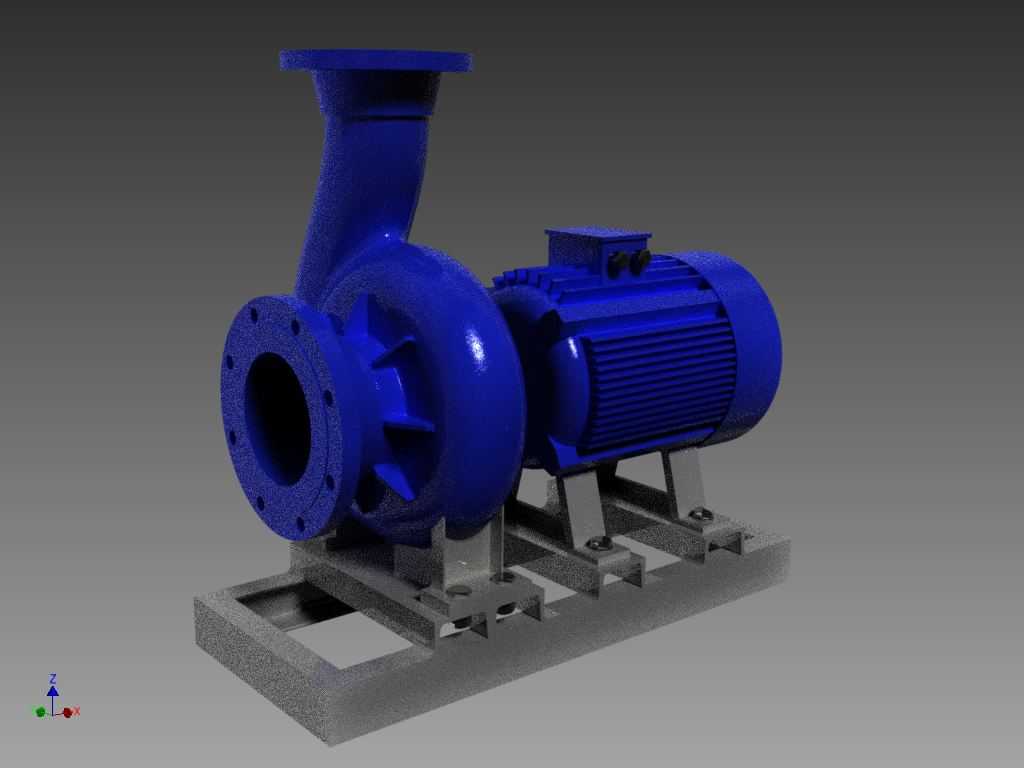

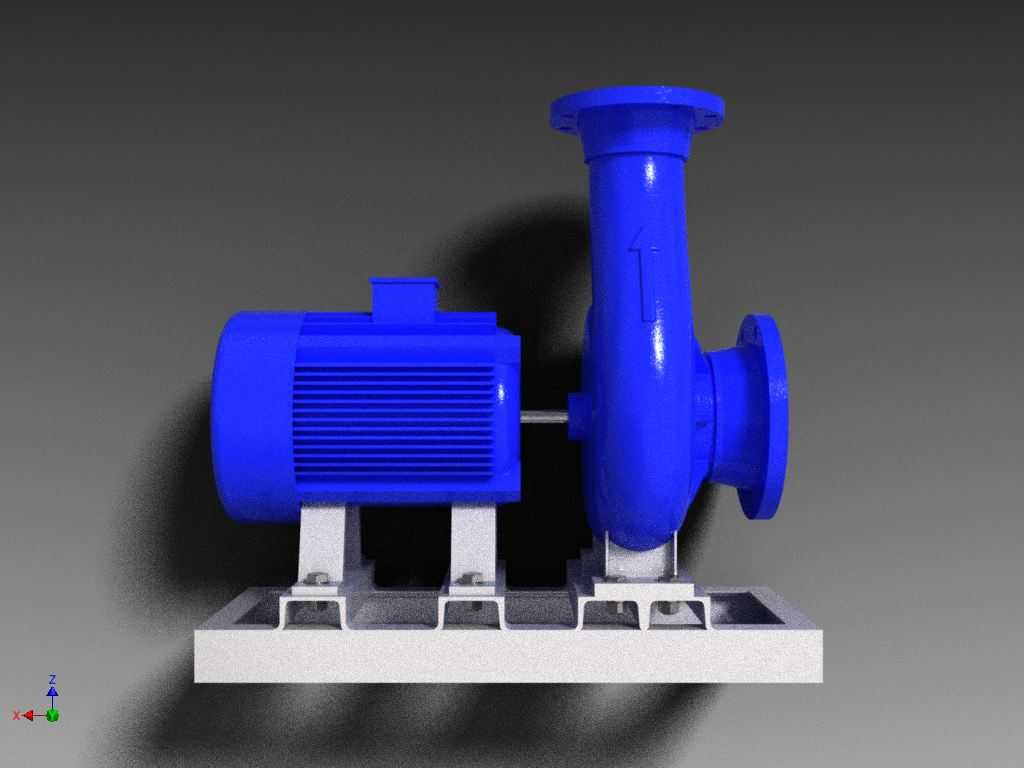

这款卧式离心泵主要面向工业流体输送场景设计，可广泛应用于市政给排水、工业循环水系统、石油化工介质输送、暖通空调水循环、农田排灌等多个领域，能够稳定完成清水、低粘度油品及其他物理化学性质与水相近的介质输送作业，是工业生产与民生配套系统中核心的流体动力设备。从实际用途来看，该泵可承担生产流程中的介质增压输送、管网循环动力供给、工艺流体定点输送等任务，适配不同工况下的连续作业需求，运行过程中动力传递平稳，可有效降低运维阶段的故障排查频次。在功能特性设计上，该泵采用泵体与电机直联共架的结构形式，泵腔过流部位采用流畅的蜗壳流道设计，能够减少流体在泵腔内的涡流损失与水力冲击，提升介质输送效率；进出口采用法兰连接结构，可与对应通径的工业管道实现快速密封对接，降低现场安装的对接难度；配套的底座采用框架式承重结构，能够同时承载泵体与电机的运行重量，抵消设备运行过程中产生的径向振动，保障长周期运行的稳定性。设计过程中，工程师优先考虑了设备的安装适配性与运维便捷性：泵体与电机的同轴度通过机架加工精度做了前置保证，现场安装无需反复调整同轴度即可完成装配；泵壳的分体式结构设计，可在不拆卸进出口管道的情况下完成叶轮、密封件等易损件的更换作业，大幅缩短运维停机时间。外形尺寸与安装边界方面，该泵进口通径为8英寸，出口通径为6英寸，属于大流量中等扬程的泵型，整体采用卧式布局，安装时需预留对应长度的机架安装空间，进出口分别位于泵体的轴向与径向位置，管道排布时需在进出口侧预留足够的法兰操作空间，同时电机侧需预留散热与接线操作空间，底座的安装孔位按照标准工业泵安装尺寸设计，可适配常规混凝土基础或钢制机架的安装要求，设备运行时的重心位于底座框架中心区域，可有效降低运行振动对基础的冲击。
