USB3.0Micro-B接口金属屏蔽插头结构

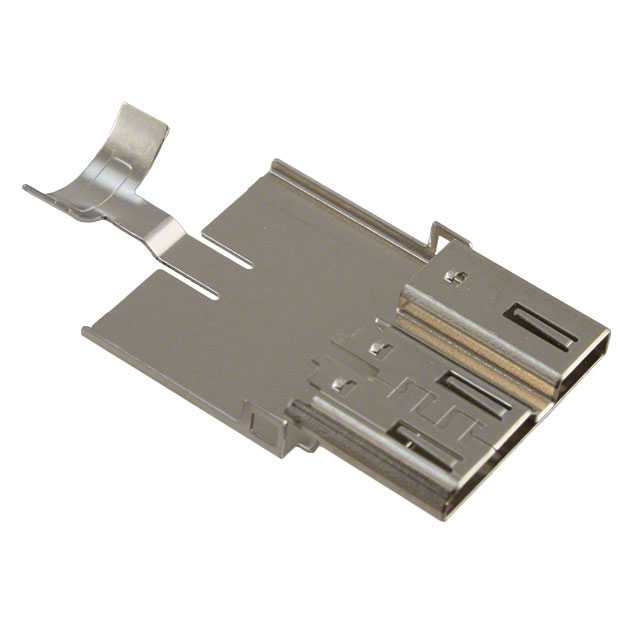

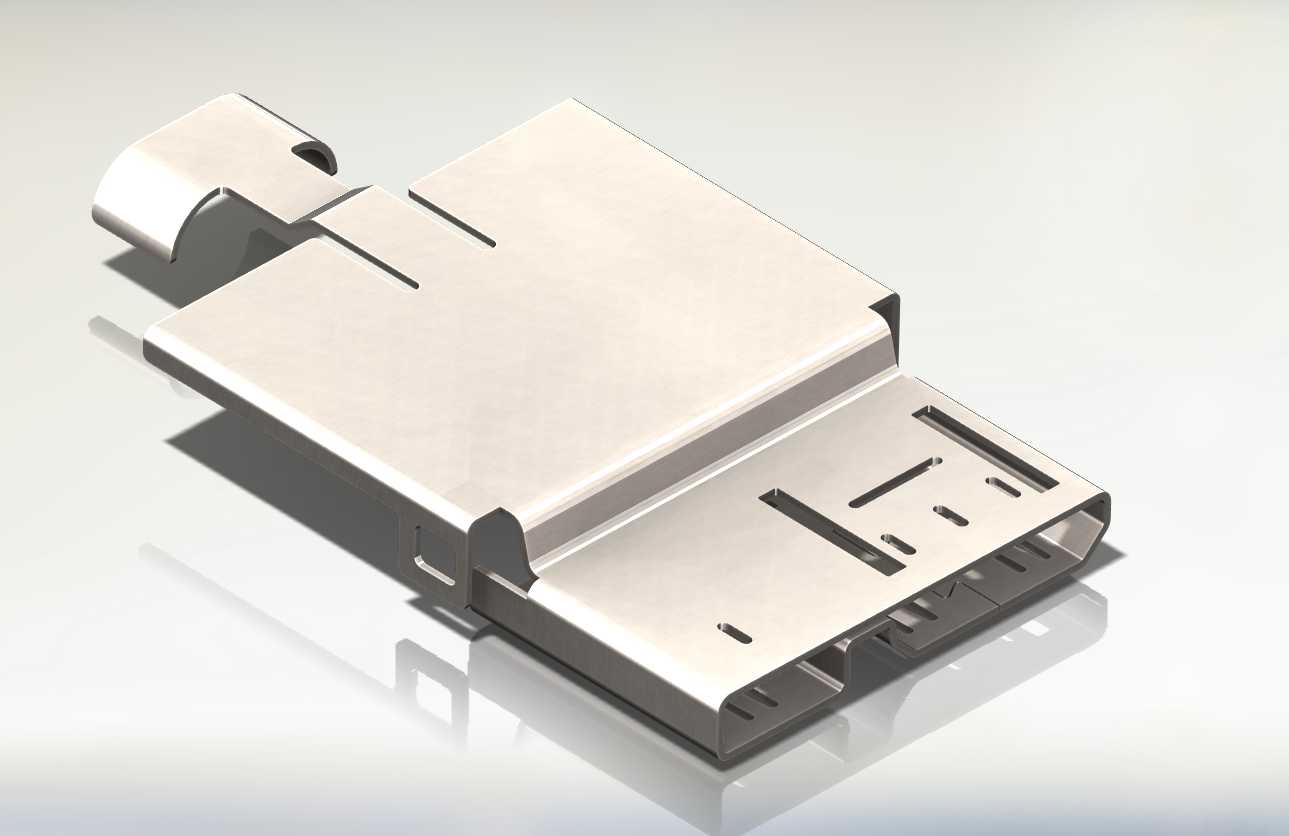

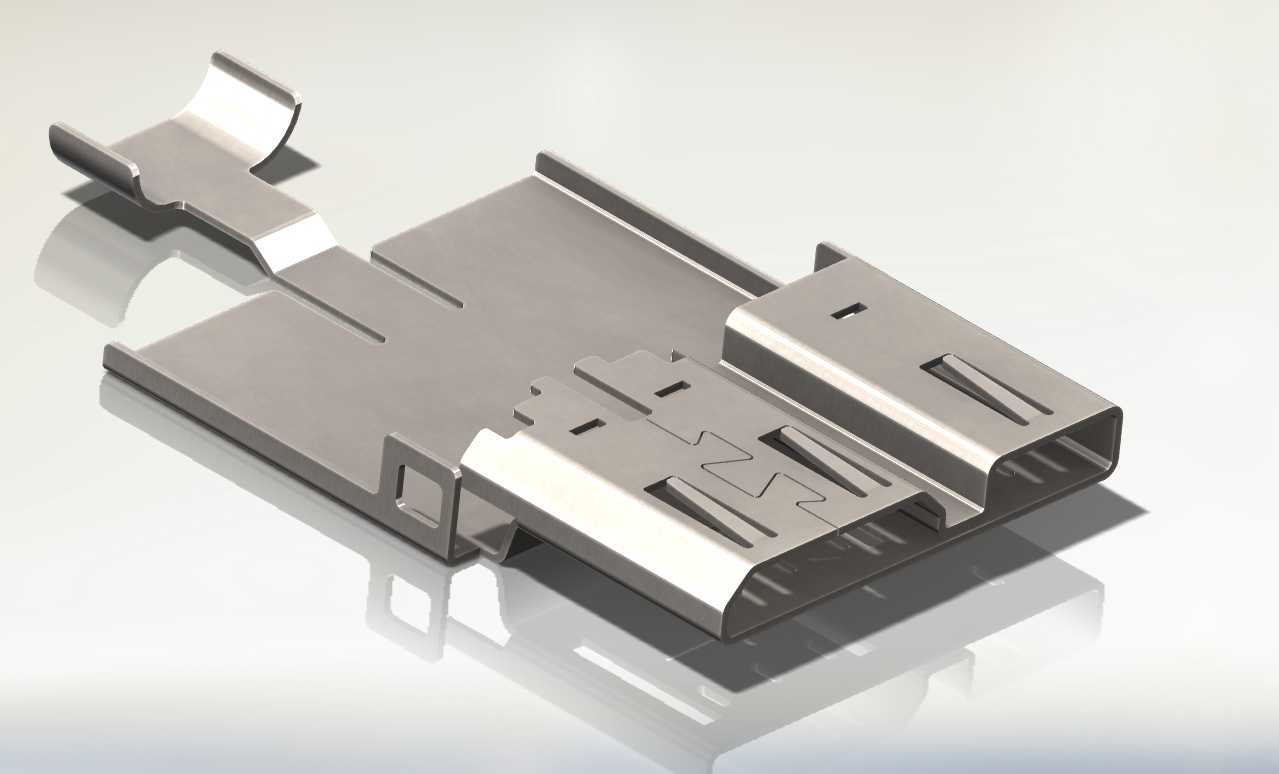

这款USB3.0Micro-B接口的金属屏蔽插头，是消费电子、工业数据传输设备中高频使用的连接组件，广泛应用于移动存储设备、便携式工业检测终端、高速数据采集外设、智能移动终端等需要USB3.0高速数据传输的场景中，承担着接口电磁屏蔽、结构固定、插拔导向的核心作用。在实际设备运行过程中，这类屏蔽件能够有效隔绝外部电磁信号对高速差分信号传输的干扰，避免数据传输过程中出现丢包、误码、传输速率不达标的问题，同时金属壳体的结构强度能够保护内部胶芯与端子，抵御日常插拔过程中的侧向冲击力，提升接口的整体使用寿命。从产品功能特性来看，该屏蔽件采用一体冲压折弯成型的金属结构，整体为薄壁金属壳体设计，表面无额外拼接焊缝，结构一致性好，适配Micro-B接口的标准插拔尺寸，壳体上预留的弹性卡爪结构能够在插头插入对应母座时提供稳定的卡持力，防止使用过程中出现插头松脱、接触不良的问题，同时壳体延伸的弹片结构能够与设备端的接地结构可靠接触，将电磁干扰信号导入接地端，实现稳定的屏蔽效果。在设计思路上，该结构优先考虑了高速信号传输的屏蔽需求与量产冲压工艺的可行性，所有折弯角度均适配常规高速冲压模具的成型公差，壳体上的开槽与压印结构一方面用于释放折弯过程中的材料内应力，避免长期使用后出现金属疲劳变形，另一方面也作为插拔过程中的视觉与触觉对位标识，帮助用户快速找准插拔方向，避免反插损坏接口端子。外形尺寸与安装边界方面，该屏蔽件完全贴合USB3.0Micro-B公头的标准外形尺寸，整体轮廓宽度、厚度、插合段长度均匹配通用母座的插合空间，安装时与内部胶芯、端子组件采用过盈压合的方式固定，压合后整体无突出结构，能够顺利套入标准的USB插头外模胶套，适配常规的线材注塑成型工艺，安装后屏蔽壳体边缘与外模胶套贴合紧密，不会出现晃动、错位的问题，能够满足日常使用中数千次插拔的结构强度要求，在-20℃到60℃的常规工作环境下，金属结构不会出现明显的形变或弹性衰减，能够长期保持稳定的屏蔽效果与连接可靠性。
