死铸修整自动加工工装夹具三维设计

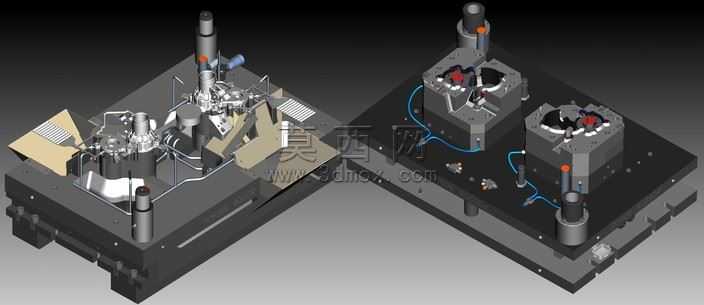

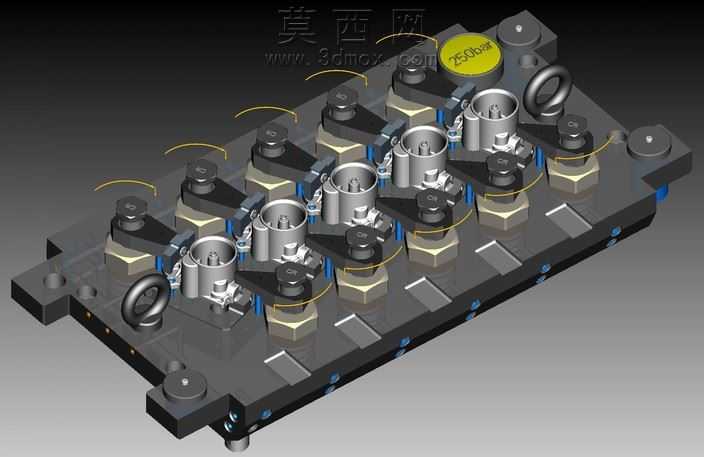

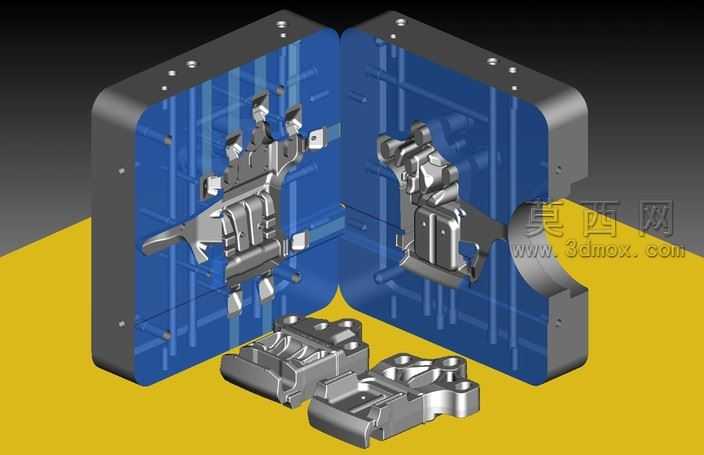

本套三维模型为适配铸造后工件修整、自动加工工序的专用工装治具，整体采用三维建模软件完成全参数化设计，建模过程严格遵循机械加工工装的设计规范，对每一处定位结构、夹紧组件、避让空间都做了精准的尺寸约束，确保模型可直接对接后续的工程图导出与加工生产环节。渲染阶段采用工业级写实渲染方案，金属基材部分赋予哑光钢材材质，表面做了细微的磨砂纹理处理，还原实际工装的金属质感；气动管路部分采用半透明蓝色软管材质，清晰区分气路与金属结构；定位销、夹紧压头这类易损耗部件做了高亮金属质感处理，突出核心功能组件的位置与形态。整体结构采用双工位对称布局设计，底座为加厚钢板焊接式平台结构，保证工装整体的刚性与抗振性能，平台上集成了两套独立的工件定位装夹单元，可同时完成两个工件的装夹固定，适配自动化加工的节拍需求。每套装夹单元都设置了仿形定位块，完全贴合待加工铸造工件的外轮廓曲面，实现工件的快速精准定位，避免装夹过程中出现偏移错位；搭配多组气动夹紧元件，可实现工件的自动压紧与松开，减少人工装夹的辅助时间，提升加工效率。设计过程中充分考虑了加工工序的避让需求，针对修整、自动加工的刀具运动路径，在工装对应位置预留了充足的加工避让空间，避免加工过程中刀具与工装发生碰撞干涉；同时在底座侧边设置了气路集成接口，所有气动元件的管路都沿底座内部的走线槽规整排布，既避免管路外露造成的损坏风险，也让工装整体外观更加整洁规整。模型还还原了工装的细节结构，包括底座上的安装固定孔位、定位块的微调螺丝结构、夹紧元件的行程限位结构等，每一处细节都符合实际工装的设计与制造要求，可作为同类铸造后加工工装设计的参考方案，也可用于自动化加工生产线的工位布局模拟、加工路径仿真验证等场景，帮助设计人员快速完成同类工装的方案迭代与优化，缩短工装设计的研发周期，降低设计过程中出现结构干涉、定位不准等问题的概率。
